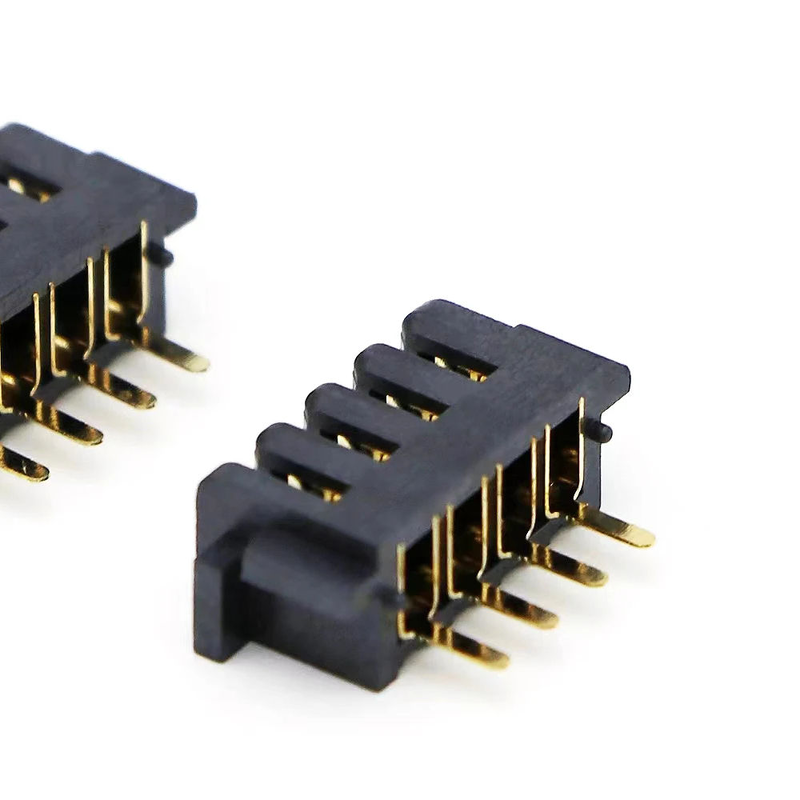

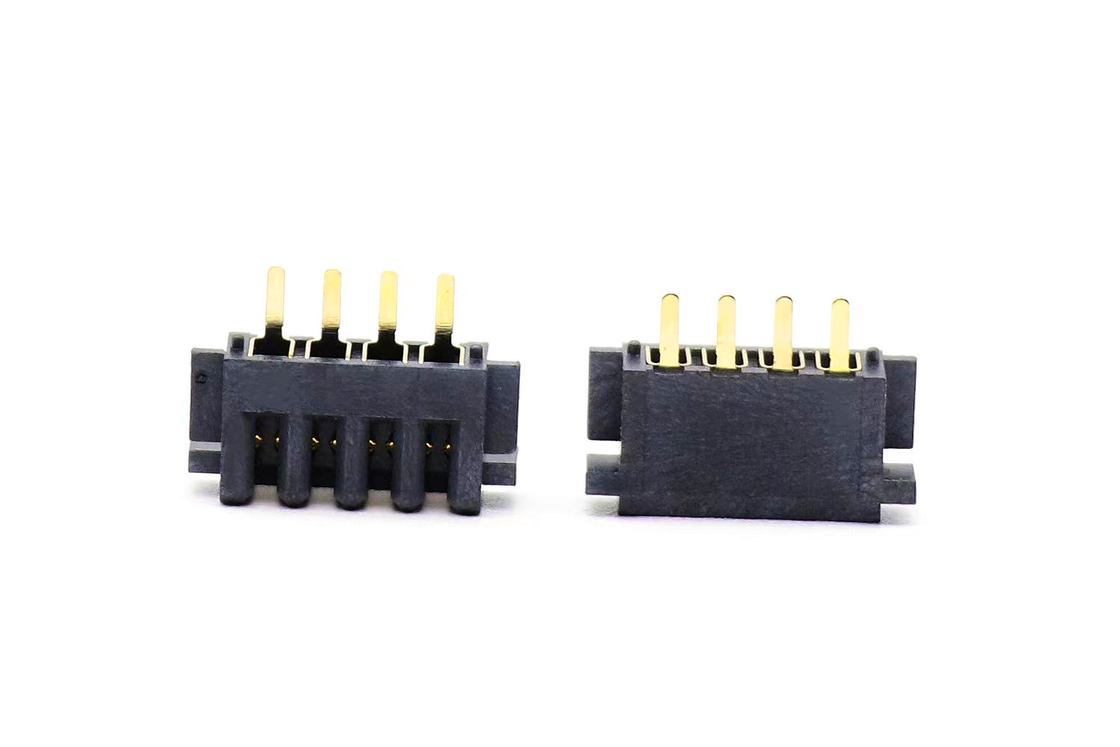

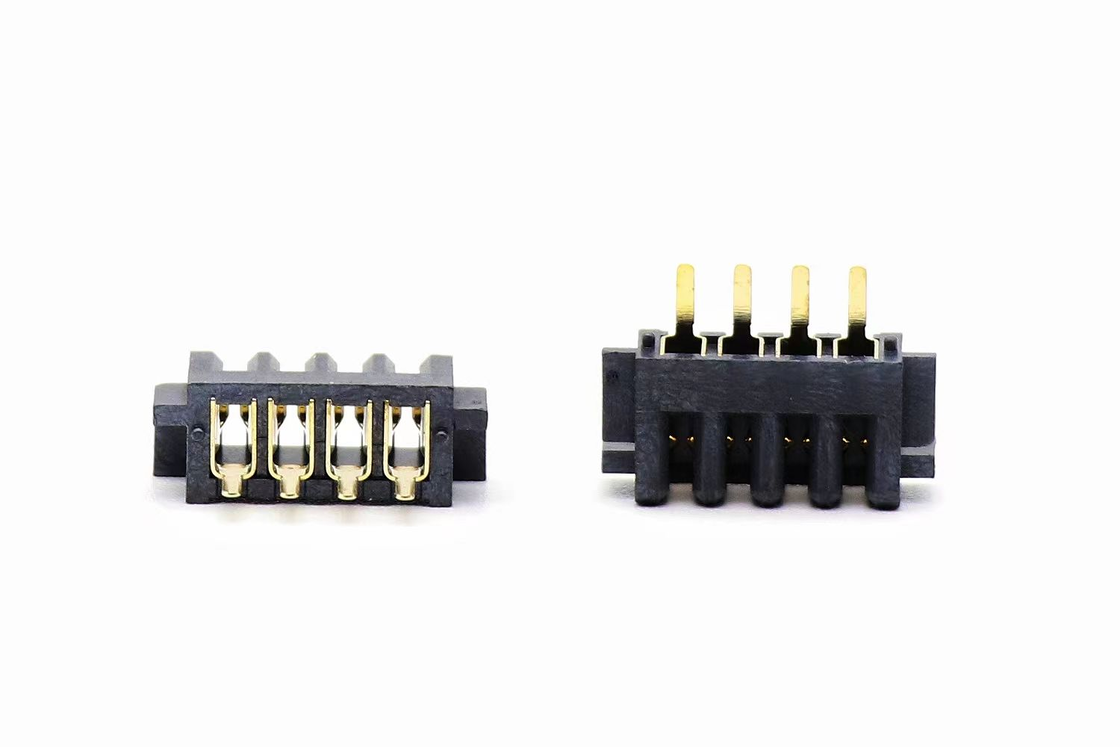

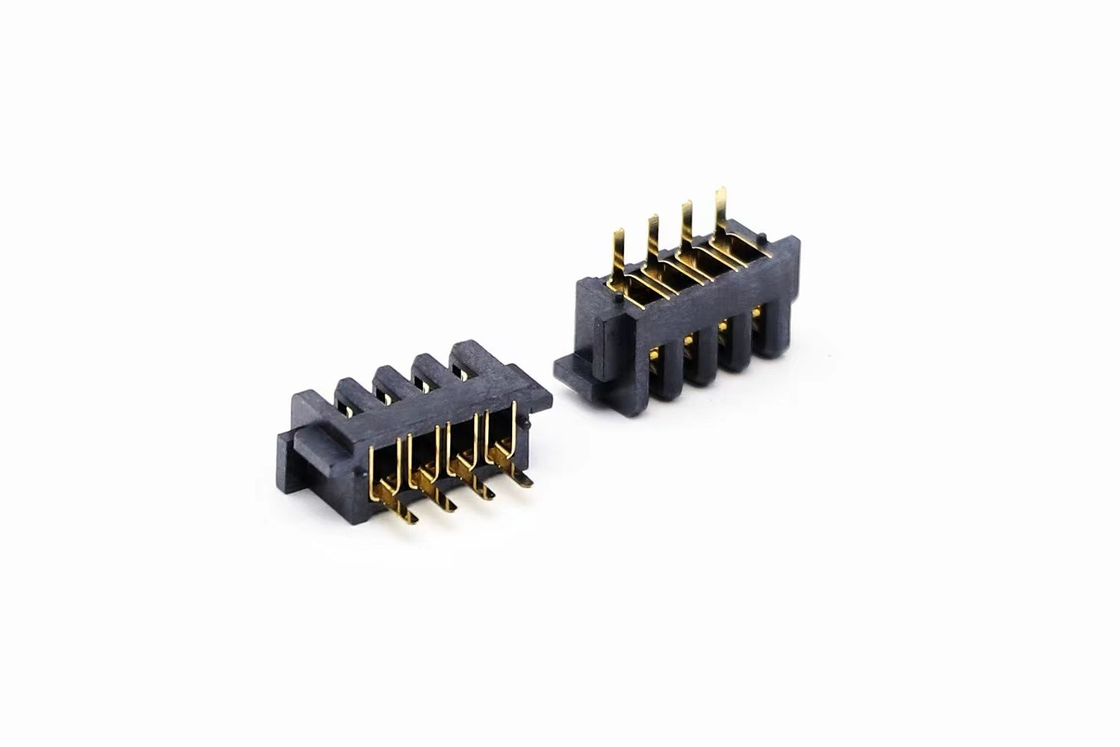

2Connecteur de batterie de.5 mm, féminin, plaqué or, 4P

Le point fort

Compacte 2,5 mm de hauteur 4 positions SMT pile prise féminine, contact phosphore-bronze plaqué or, faible résistance au contact, anti-oxydation, jusqu'à 5000 cycles d'accouplement.Optimisé pour les modules de batteries lithium-ion fournissant une puissance + détection de température/signaux sur un espace PCB compact. Conforme à la norme RoHS, prend en charge l'assemblage de reflux SMT standard, disponible pour la personnalisation OEM/ODM.

Description du produit

Caractéristiques matérielles et électriques

Environnement et guide de soudage

Caractéristiques du produit

• 2.5 mm d'écart centre-centre, récipient féminin à 4 broches, montage SMT PCB
• Contacts de ressorts en phosphore-bronze avec plaque dorée: faible résistance au contact, anticorrosion et antioxydation
• Structure de contact du faisceau de ressort: force de contact stable, résistance aux vibrations et aux chocs
• Isolateur ignifuge UL94-V0, excellente résistance à la chaleur de la soudure par reflux
• Jusqu'à 5000 cycles d'accouplement pour les scénarios de débranchement fréquents
• Conforme à la norme RoHS; hauteur de broche personnalisable, épaisseur de placage doré et option de clé de polarisation
• Préoccupation pour l'économie d'espace, bien adaptée à la disposition des circuits imprimés compacts des batteries

Avantages du produit

1. Fiabilité des contacts plaquée en or: éviter la dérive d'oxydation; la résistance au contact reste stable même après des milliers d'insertions, réduisant la perte de puissance et le risque de points chauds par rapport aux alternatives plaquées en étain.
2. Géométrie optimisée du faisceau de ressort: pression de ressort constante contre le terminal mâle de la batterie; bonne performance anti-vibration pour les équipements portables et mobiles, pas de chute de puissance intermittente.
3. Facile à fabriquer: Rigoureuse cohérence dimensionnelle pour la production en série de SMT en grand volume; faible taux de soudure défectueuse.
4. Flexibilité de la conception: Prise en charge de la modification de la hauteur de contact, de l'épaisseur de l'or et de l'ajout d'une clé de polarisation; traitement rapide des échantillons pour la validation du projet.
5. Coût compétitif: Fourniture directe d'usine, performance équivalente à celle des marques célèbres avec un meilleur coût total de possession pour les commandes de masse.

Application du projet

• Produits électroniques de consommation portables: terminaux portables, équipements de point de vente, scanners
• Piles au lithium-ion: modules de batteries multicellulés avec signal de température
• Matériel domestique intelligent: serrures intelligentes, appareils médicaux portables
• Instruments portables industriels, enregistreurs de données
• Énergie auxiliaire du robot, batteries périphériques des drones
• Appareils IoT portables et de petite taille alimentés par batterie

Options de personnalisation

1. La logique du nombre de broches: 4P pour l'alimentation simultanée + signal de température/équilibre de la batterie; sélectionnez 2P uniquement pour l'alimentation pure sans signal de détection.
2. Option de placage en or: Choisissez la version plaquée en or si l'appareil fonctionne dans un environnement humide / salé ou nécessite un accouplement fréquent; alternative plaquée en étain disponible pour les projets de connexion statique sensibles aux coûts.
3. Note de mise en page du PCB: Réservez suffisamment d'espace autour du boîtier du connecteur; suivez strictement notre courbe de température de reflux recommandée pour éviter la déformation du plastique.
4. Vérification des paires d'accouplement: Vérifiez la dimension, la hauteur et la hauteur du contact de la batterie mâle avant de finaliser la conception; l'accouplement mixte peut entraîner un engagement incomplet.
5. Réduction de la valeur du courant: Dérater 30% de courant dans un environnement de travail à haute température (> 60 °C) pour une fiabilité à long terme.
