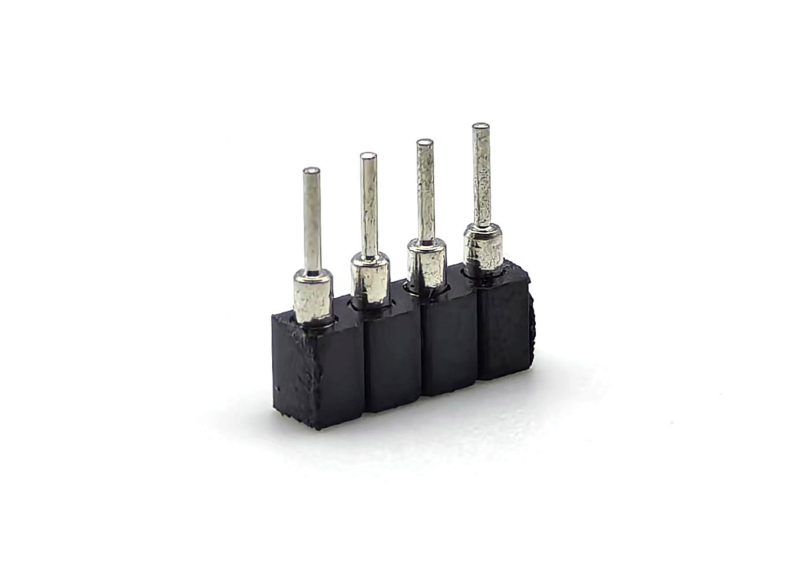

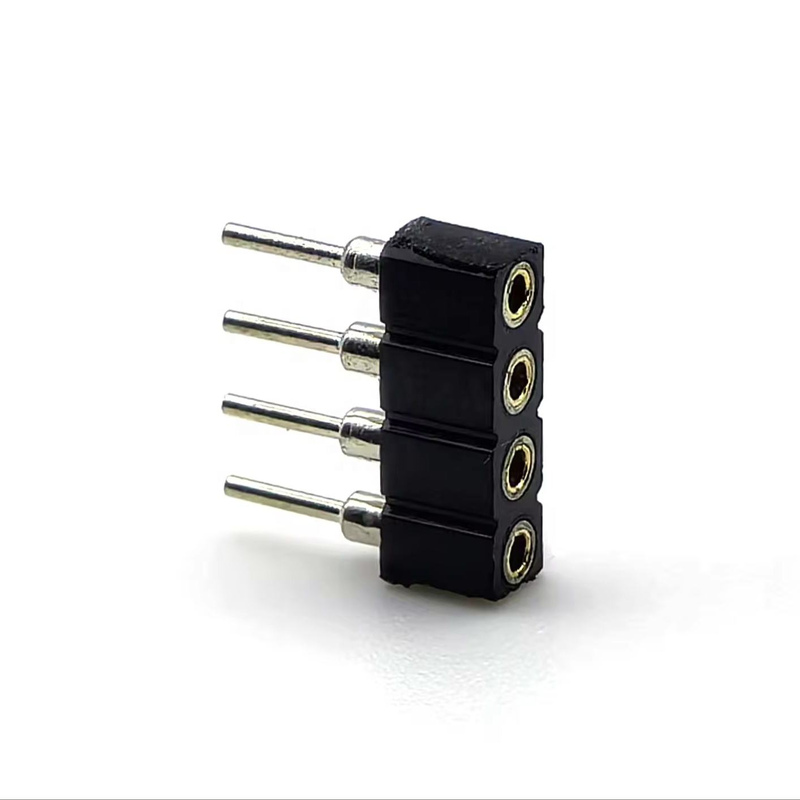

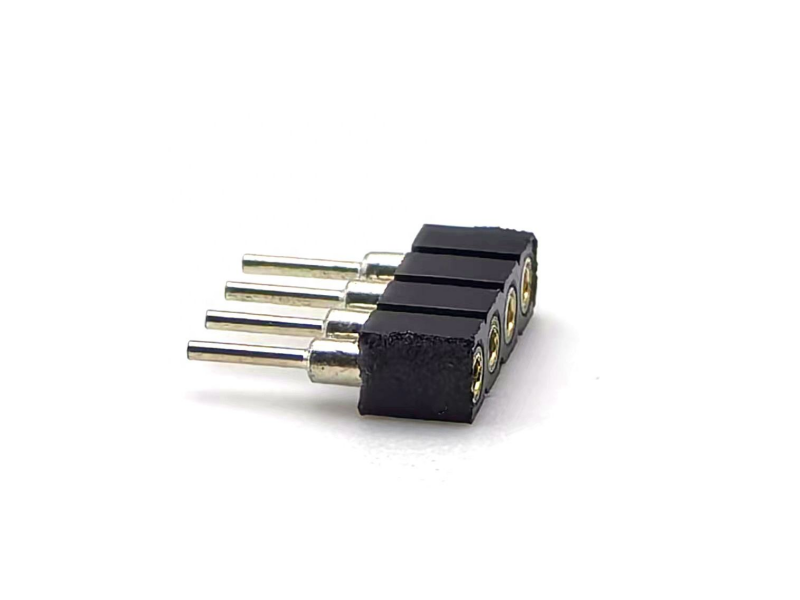

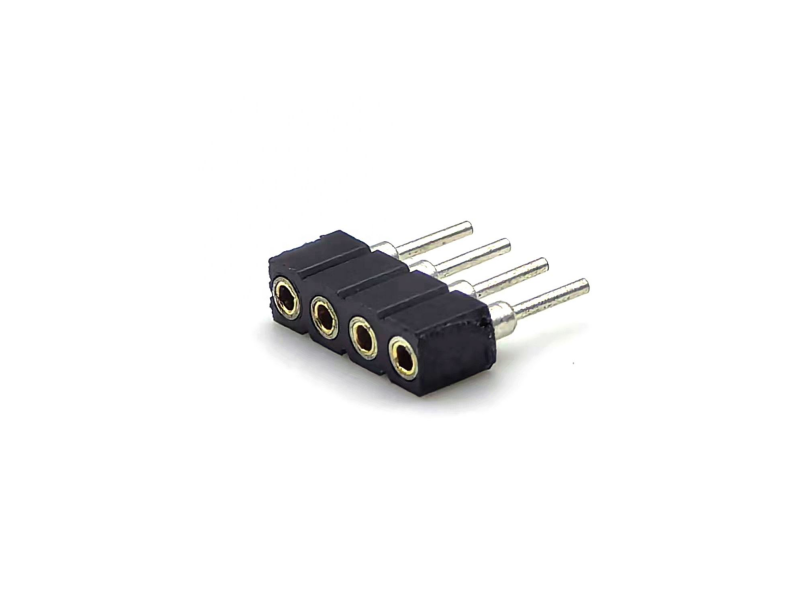

2.54mm Pitch DIN Brass Femme Connecteur de tête ronde PPS Housing H3.0mm 1 * 4P Pour PCBA

Le point fort

• Des contacts féminins en laiton rond standard DIN, force de serrage stable pour les connexions PCB sensibles aux vibrations
• Résistant à la chaleur de la soudure
• 2.54 mm d'envergure universelle, 1*4P rangée unique, 3A /600V, adapté à l'interconnexion de signal et de carte à carte à faible consommation
• Tolérance dimensionnelle constante, compatible avec les têtes d'épingles mâles de 2,54 mm courantes, options de multi-placement disponibles
• Produit conforme à la réglementation RoHS et REACH et stable en volume pour la production de masse industrielle et intégrée

Description du produit

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Environnement et guide de soudage

Caractéristiques du produit

1. Contact féminin rond en laiton usiné, diamètre intérieur uniforme, pression de contact stable sous vibration et oscillation de température
2. Casque en plastique à haute température PPS, hauteur d'empilement basse de H3.0 mm, indice d'incendie UL94V-0, anti-déformation pendant le soudage
3. Étendue standard de 2,54 mm, mise en page en une seule rangée 1 * 4P, conception facile de l'empreinte PCB
4. Rating 3A par contact, tension diélectrique de 600 V, poignées de signaux mixtes et circuits à faible puissance
5. Montage de PCB à travers trou, forte rétention mécanique après soudure
6. Plaquage de contact personnalisable: étain, nickel, or flash pour différentes exigences de résistance à la corrosion
7. Cycles d'accouplement mécanique de qualité industrielle conformes à la norme RoHS/REACH ≥ 500 fois

Avantages du produit

1. Le coffrage à haute température PPS par rapport au PA66/PBT ordinaire: Meilleures performances anti-déformation dans le soudage par ondes; moins de pièces rejetées lors de l'assemblage en série
2. Portes en laiton rondes pour femmes selon la norme DIN: force de serrage plus uniforme que les contacts à tampon; moins de risque de signal intermittent sous vibration, adapté aux équipements industriels
3. H3.0 mm hauteur de profil bas: économise de l'espace d'empilement vertical pour les modules PCB compacts intégrés
4. 600V haute tension: dépasse les 250V ordinaires, supporte une connexion au réseau électrique auxiliaire de faible puissance en plus de la transmission du signal
5. Interopérabilité complète: mates directement avec des têtes d'épingles mâles de 2,54 mm prêtes à l'emploi, aucune pièce d'accouplement spéciale n'est requise, achat facile de BOM
6. Choix flexible du revêtement: coût d'équilibre et exigences en matière d'antioxydation pour les scénarios de consommation, industriel et d'équipement d'essai

Application du projet

• Plaques de commande industrielles, modules périphériques PLC
• Systèmes embarqués, ordinateurs à carte unique, cartes de développement et de test
• Porte d'accès IoT, interconnexion interne du module de capteur
• Instruments et équipements de mesure
• Interface du signal auxiliaire d'alimentation
• Équipement d'automatisation connexion interne PCB
• Modules de signaux médicaux non critiques

Options de personnalisation

1. Confirmez la hauteur strictement comme2.54 mm; vérifiez votre empreinte de PCB avant de commander; ne mélangez pas avec des pièces de 2,0 mm / 1,27 mm.
2. Sélection de la hauteur: sélectionnez H3.0 mm lorsque la clearance verticale est limitée; nous soutenons une hauteur de boîtier alternative sur demande.
3. Distinguer le type de contact: sélectionnez ceciune ouverture ronde fémininesi votre environnement de travail présente des vibrations; les têtes femelles à contact carré sont plus adaptées aux scénarios statiques réservés aux consommateurs.
4. Suggestion de placage:
   • Plaquage d'étain: rentable pour les produits de consommation statiques à l'intérieur
   • Plaque d'or éclair: préférable pour le port d'essai, le débranchement fréquent de la fiche, environnement de travail à haute humidité
5. Limites électriques: ne dépassent pas 3 A par broche de courant continu; pour les circuits à haute puissance, passer à une série de connecteurs à courant plus élevé.
6. Montage: ce modèle est de type THT à travers-trous; contactez-nous si vous avez besoin d'une variante SMT à montage de surface.
