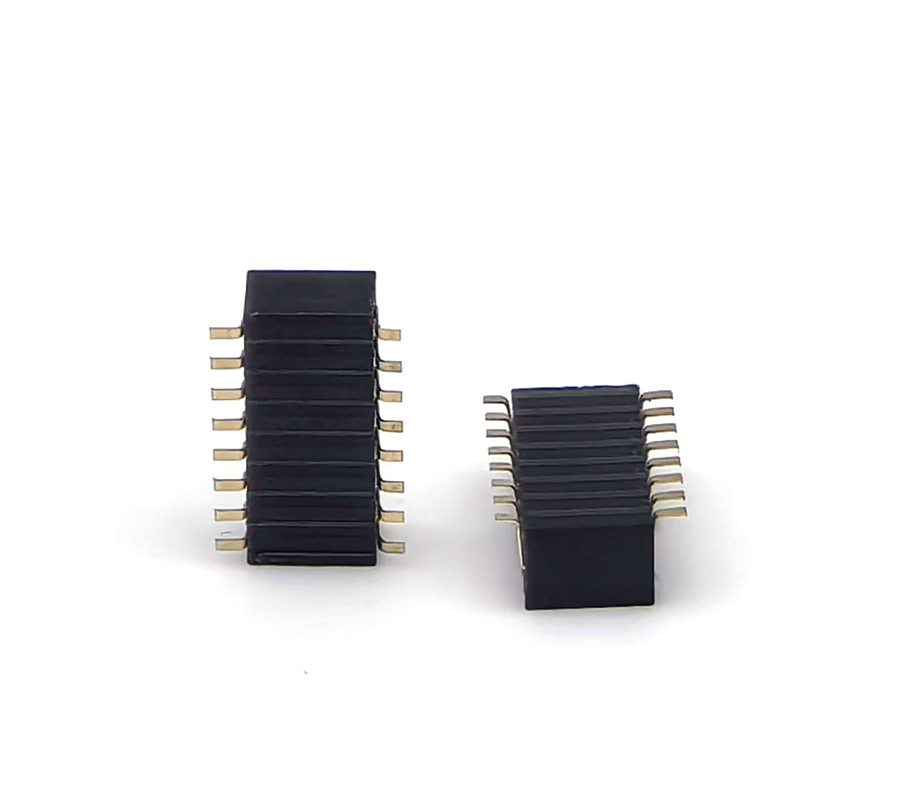

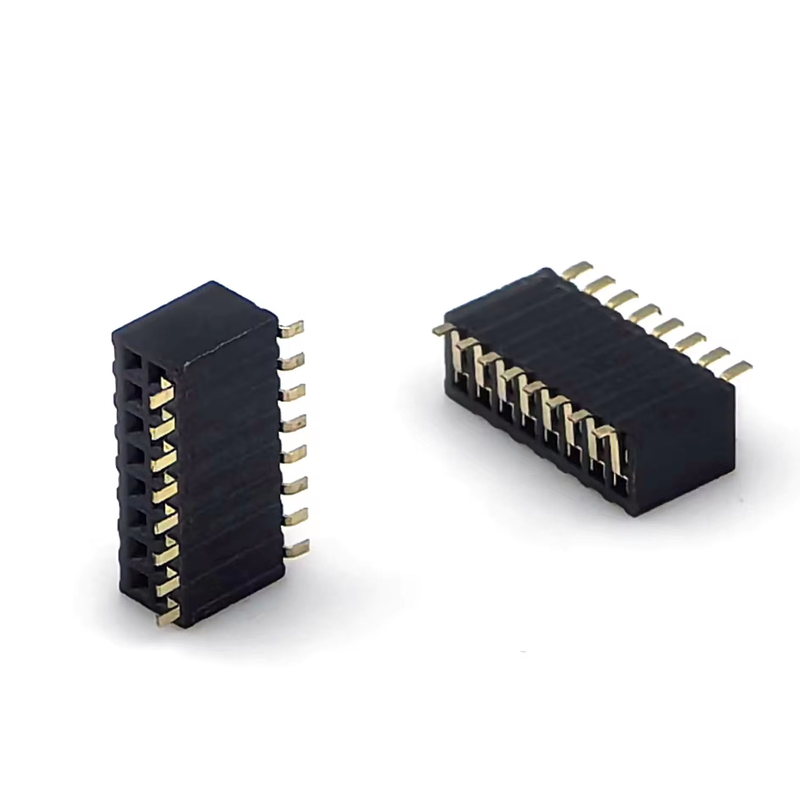

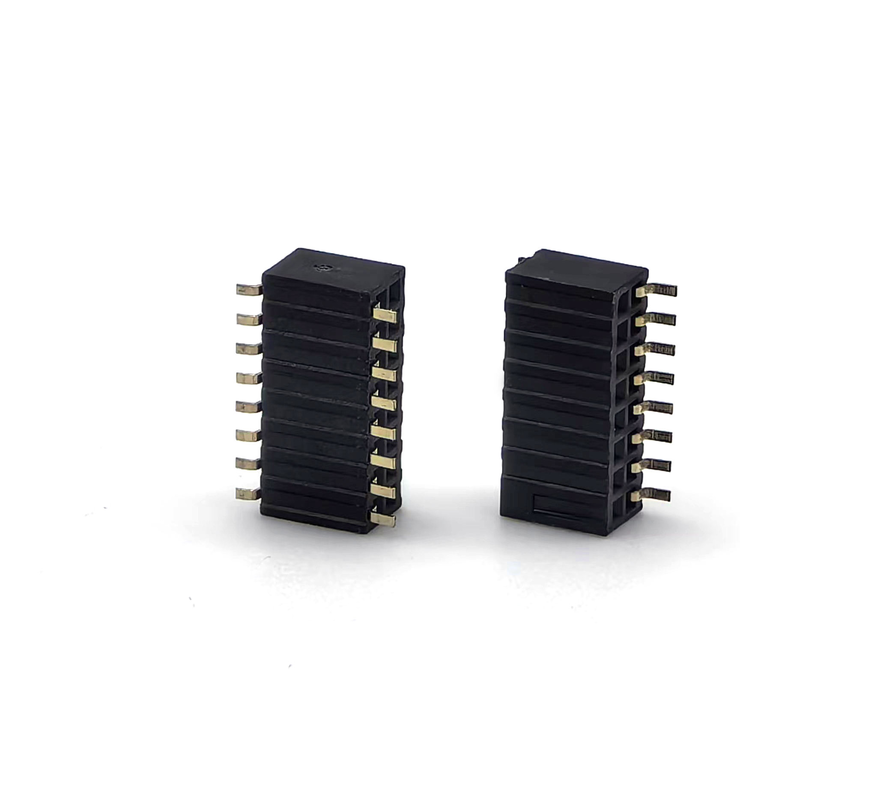

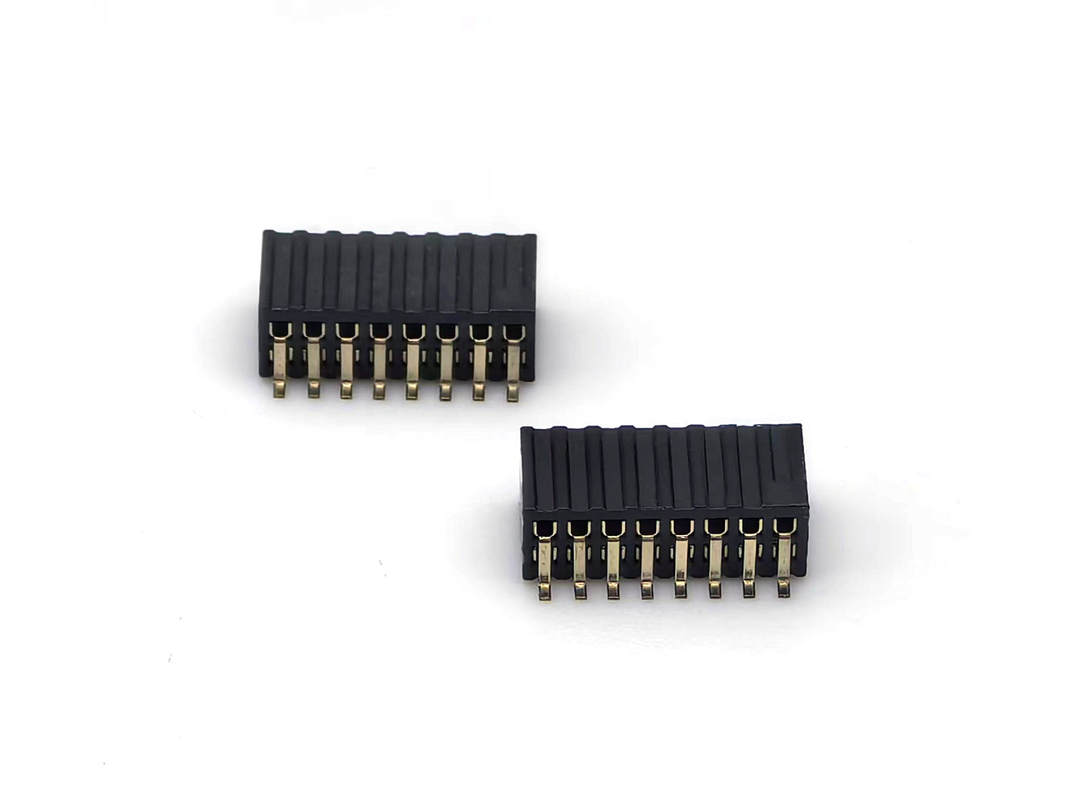

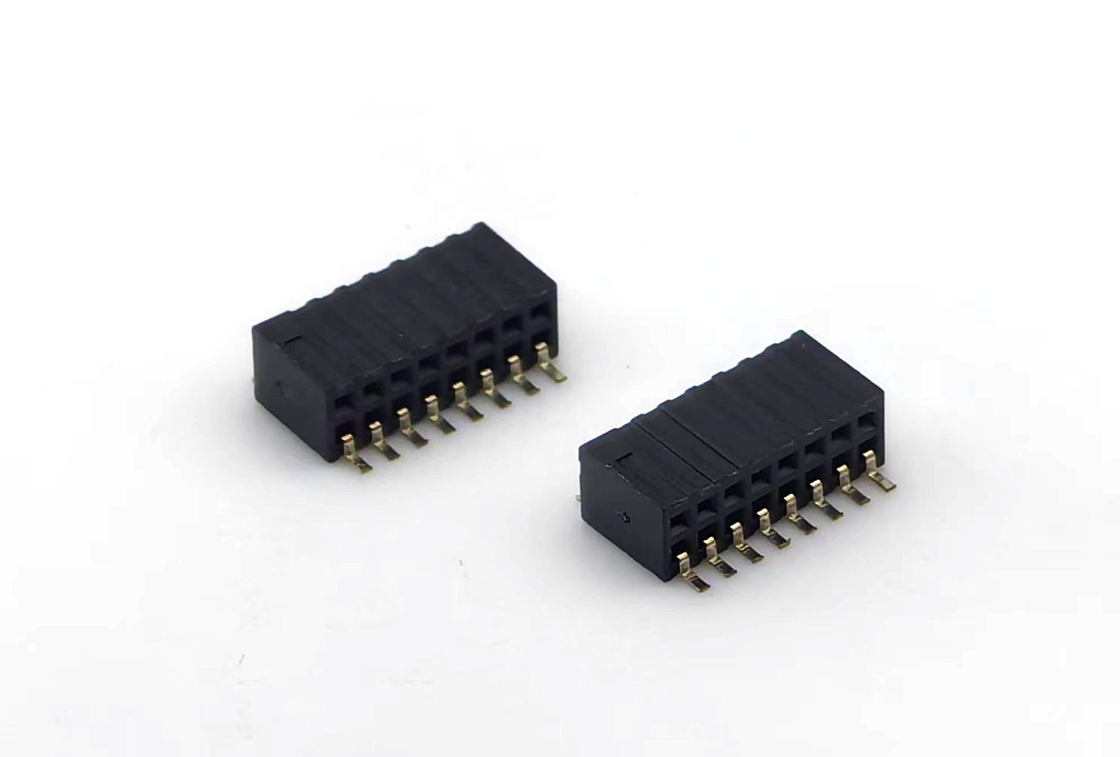

1.27mm Pitch Connecteur d'en-tête féminin à double rangée d'entrée latérale SMT PCB Adaptateur en laiton contact Enveloppe en nylon H3.45mm 2*8P

Le point fort

• Conception à double rangée SMT à entrée latérale, profil bas H3,45 mm, économise de l'espace de PCB vertical pour les ensembles empilés
• 1.27 mm d'envergure fine (0,050"), mise en page haute densité 2*8P pour une connexion de signal compacte de carte à carte
• Contact en laiton + boîtier en nylon UL94V-0, conductivité stable, soudage par reflux compatible avec la production SMT entièrement automatique
• Emballage en ruban adhésif disponible pour la production en série; conforme à la RoHS et à la REACH
• Variantes de revêtement personnalisé et de nombre d'épingles prises en charge pour les projets d'ingénierie de prototypes et de commande en volume

Description du produit

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Environnement et guide de soudage

Caractéristiques du produit

1. Orientation horizontale de l'accouplement à entrée latérale, idéale pour les exigences de structure mécanique à prise latérale
2. Configuration double rangée 2*8P, épaisseur de 1,27 mm, empreinte compacte pour maximiser la surface utilisable des PCB
3. H3.45mm hauteur de boîtier contrôlée, tolérance dimensionnelle constante pour l'empilement précis des PCB
4. Faisceaux de contact en laiton hautement élastiques, résistance stable au contact contre les vibrations et les chocs mineurs
5. Résistant à la flamme UL94V-0, résiste au cycle thermique de reflux SMT standard
6. Les terminaux à ailes de mouette SMT, enveloppés en ruban adhésif pour la fabrication automatisée de produits à l'aide d'un dispositif d'assemblage automatique
7. Matériau conforme à la norme RoHS; options de placage en or, en or sélectif et en étain pour différents niveaux de fiabilité
8. Une encoche de polarisation est disponible sur demande pour empêcher l'accouplement inverse

Avantages du produit

1. Avantage structurel de l'entrée latérale: Résolve les contraintes de conception lorsque les en-têtes verticales ne peuvent pas être installées; la prise latérale horizontale s'adapte à l'espace intérieur étroit du boîtier.
2. Densité et fabrication équilibrées: 1,27 mm d'envergure permet un routage du signal à haute densité, toujours compatible avec les lignes de production SMT standard, aucune mise à niveau d'équipement spécial n'est nécessaire.
3. Résistance au contact des cuivres: bonne conductivité électrique et force de rétention de ressort, maintient l'intégrité du signal stable dans des scénarios de vibrations modérées.
4. Hauteur contrôlée H3,45 mm: une hauteur de boîtier fixe élimine le risque d'écart de hauteur d'empilement pour les modules empilés à plusieurs cartes.
5. Service d'approvisionnement flexible: Prend en charge les essais d'échantillonnage, la modification du nombre de broches et la personnalisation du revêtement; agit comme une alternative rentable aux équivalents de marque internationale.
6. Emballages prêts à la production: l'approvisionnement en ruban adhésif correspond directement au flux de travail de sélection et de placement, réduit le taux de défauts d'assemblage pour la fabrication de masse.
7.


Application du projet

• Modules de commande industriels et matériel mono-plate intégré
• Porte-parole de bord IoT, cartes d'interconnexion de capteurs
• Équipement de détection médical auxiliaire portable
• Interconnexion interne de l'instrument d'essai et de mesure
• Électronique de consommation portative et portables
• Sub-plaques auxiliaires de communication, connexion à l'interface de débogage JTAG

Options de personnalisation

1. Coordonnée d'accouplement: il faut sélectionner une tête d'épingle mâle à double rangée de 1,27 mm d'envergure; vérifier la compatibilité des dimensions mécaniques pour l'accouplement par entrée latérale.
2. Rappel de scénario d'application: ce connecteur est optimisé pourTransmission au niveau du signal, non destiné à la transmission de courant à haute puissance.
3. Règle de sélection du revêtement: environnement intérieur normal → revêtement en étain; exigence de résistance aux vibrations / longue durée de vie → éclair d'or; dispositif pour environnements hostiles → spécifier une épaisseur d'or personnalisée.
4. Vérification de l'espace mécanique: vérifier la clearance horizontale des côtés à l'intérieur du boîtier pour éviter une collision du boîtier après montage.
5. Empreinte de PCB: appliquer strictement l'empreinte SMT correspondante à l'entrée latérale; une mauvaise disposition des plaquettes provoquera des courts-circuits de soudure ou des circuits ouverts.
6. Mode de production: pour la production en série, sélectionnez l'emballage par ruban adhésif; les prototypes de petits lots peuvent choisir l'emballage par tube.
