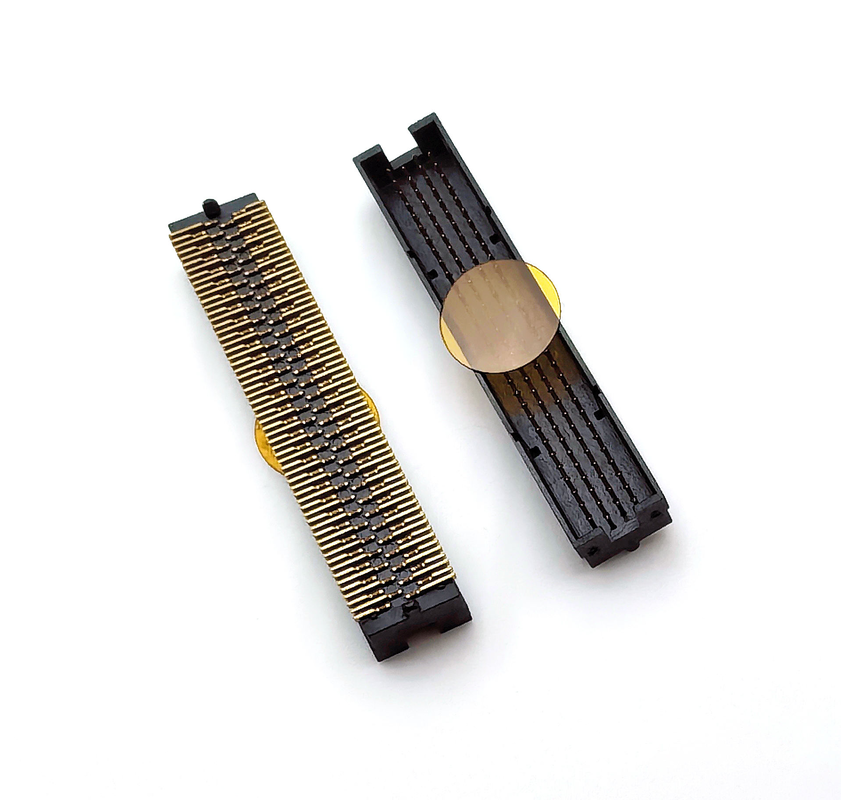

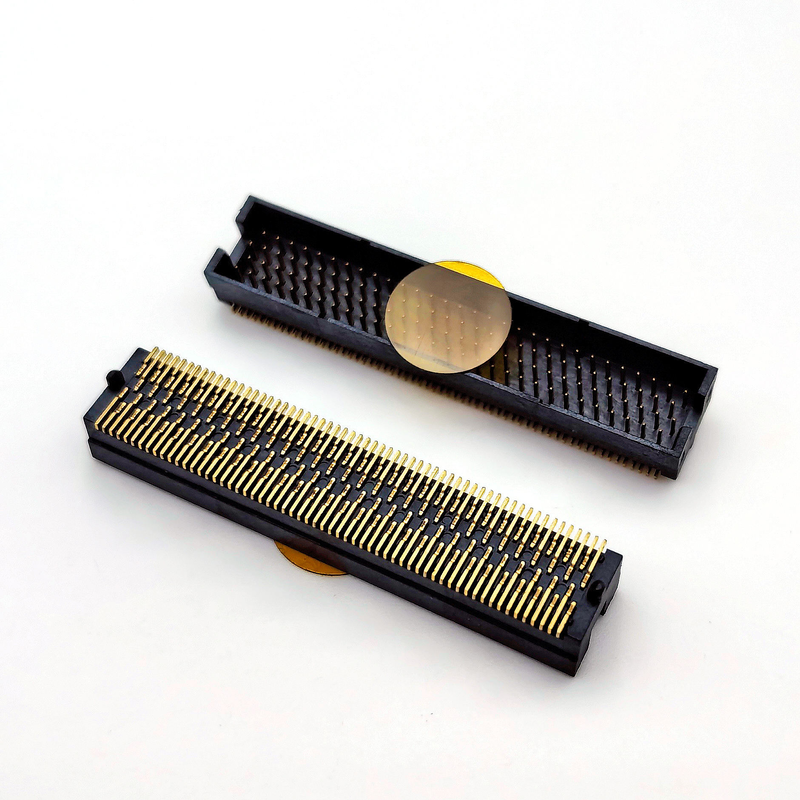

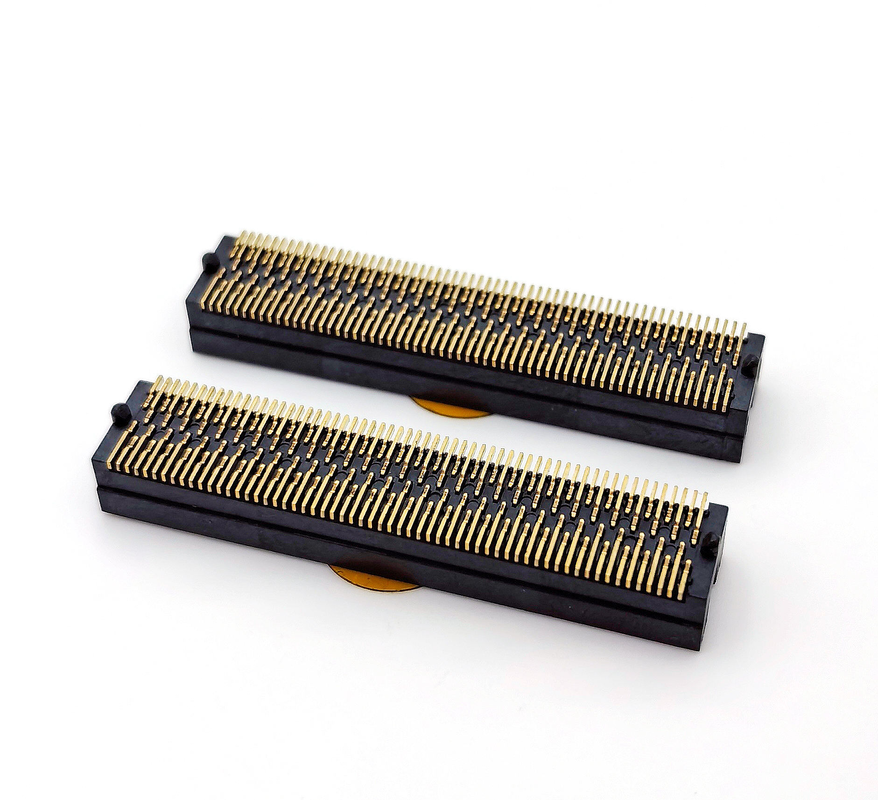

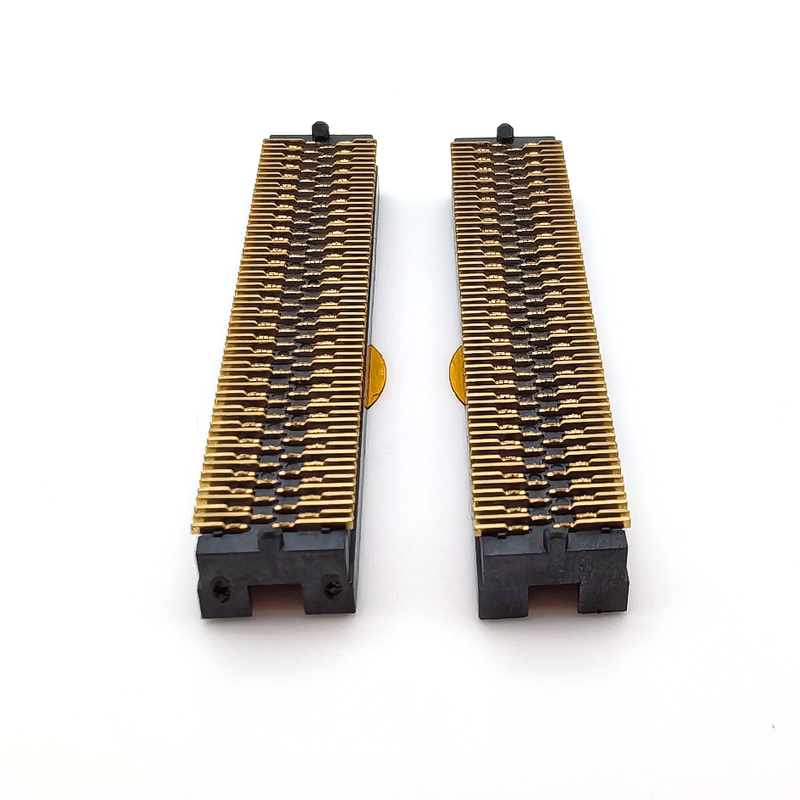

1.27mm Connecteur de communication féminin 4x25P H5.08 SMT Y-Type Full Gold 1u Pour PCBA

Le point fort

• 1.27 mm récipient femelle de type Y à haute inclinaison fine, disposition haute densité 4×25P, hauteur d'empilement H5,08 mm pour l'interconnexion compacte PCB-to-board
• Plein placage or 1 μm sur base nickel, courant stable de 2,4 A par broche et tension nominale de 200 V pour la transmission mixte de signal et de faible puissance
• Conception de montage en surface SMT, isolant à haute température noir, emballage en ruban adhésif enroulé, prise directe et emplacement pour les lignes de montage SMT à grande vitesse
• Structure optimisée du faisceau de contact en forme de Y: moins de force d'insertion, résistance au contact stable, performances anti-vibration pour le matériel industriel intégré

Description du produit

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Environnement et guide de soudage

Caractéristiques du produit

1. Structure de contact de ressort de type Y: force d'insertion-extraction modérée, bonne résistance aux chocs et aux vibrations, maintenir une résistance de contact faible et stable dans un environnement de vibration à long terme
2. 4 rangées × 25 broches disposant d'une haute densité, 1,27 mm d'emplacement, hauteur d'empilement H5,08 mm, économiser un espace de mise en page de PCB précieux
3. 1 μm de placage en or complet sur la zone de contact, anti-oxydation, excellente conductivité, réduction de l'atténuation du signal pour un fonctionnement à long terme
4. Termination de montage en surface SMT, boîtier en plastique noir résistant aux hautes températures, procédé de soudage par reflux sans déformation
5. Emballage en ruban adhésif, ruban adhésif standard, montage automatique de la masse de support, erreur de chargement manuel et coût de la main-d'œuvre
6. Conforme à RoHS et REACH; nombre d'épingles personnalisable, épaisseur du revêtement et bosses de localisation mécaniques sur demande

Avantages du produit

1. Différenciation par contact du faisceau en Y: Comparé aux prises SMT à bras droit ordinaires, le faisceau de contact en forme de Y assure un contact multi-points, améliore les performances anti-affaissement sous vibration,réduit le risque de défaillance des équipements industriels
2. 1 μm de contact en or pur: distincte des alternatives bon marché de l'or flash; couche d'or uniforme évite la corrosion par contact, maintient l'intégrité du signal pour le matériel de communication de longue durée de vie
3. 4×25P mise en page à haute densité: Concentre les liaisons de signaux multicanaux dans une empreinte PCB limitée, aide les ingénieurs à réduire la dimension de toute la machine
4. Des rouleaux en rouleaux prêts à la production en série: Pas de tri manuel du tube-pack, adapté à la production SMT en grand volume, réduit les coûts d'assemblage et améliore le débit
5. Contrôle strict de la consistance: Tolérance dimensionnelle stable, bonne coplanarité des broches SMT, réduction du taux de mauvais soudage en production de masse

Application du projet

• Équipement de communication: modules de communication industriels, unités d'accès au réseau, cartes de commutation de signaux
• Contrôle industriel: cartes périphériques PLC, modules d'agrégation de capteurs, contrôleur d'automatisation d'usine
• Système intégré: carte mère industrielle, matériel informatique de bord
• IoT et matériel intelligent: équipement de collecte de signaux à haute densité
• Électronique médicale (non implantée): connexion interne de carte à carte de l'instrument d'essai et de mesure

Options de personnalisation

1. Confirmer la hauteur d'empilement: H5,08 mm définit l'espace entre les cartes; vérifier le dégagement mécanique entre deux PCB avant de sélectionner.
2. Contrôle électrique: un pin maximum 2,4 A / 200 V; ne dépasse pas la valeur nominale pour les circuits de signaux mixtes.
3. Partie d'accouplement: doit être assortie d'un angle de 1,27 mm correspondant à la tête mâle; un angle inapproprié causera des dommages aux broches et un mauvais contact.
4. Mode d'assemblage: choisissez cette version en rouleaux si vous utilisez des lignes SMT entièrement automatiques; nous pouvons fournir des tubes d'emballage pour les petits lots de prototypes.
5. Note de placage: 1 μm d'or convient à des scénarios industriels/communicatifs à longue durée de vie; pour les projets de qualité consommateur à faible coût, consultez-nous pour les numéros de pièces alternatives en or.
6. Environnement mécanique: si votre appareil subit de fortes vibrations, confirmez que le PCB ajoute des bosses de localisation pour renforcer la fixation du connecteur.
