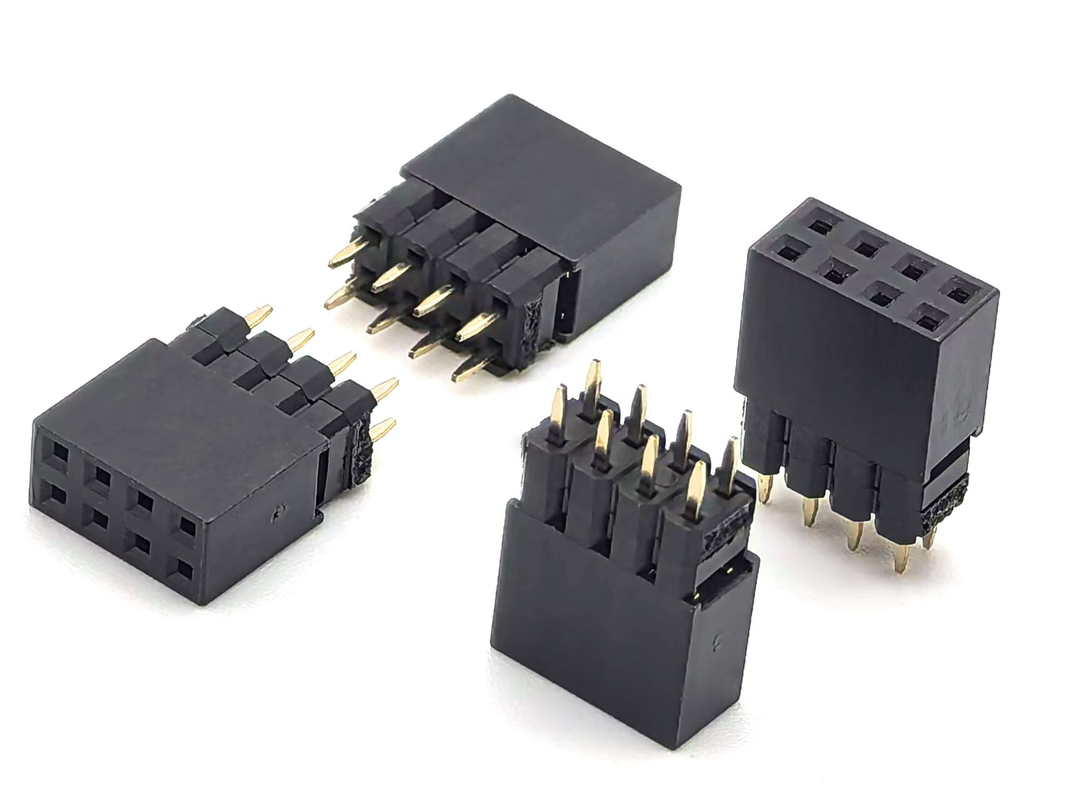

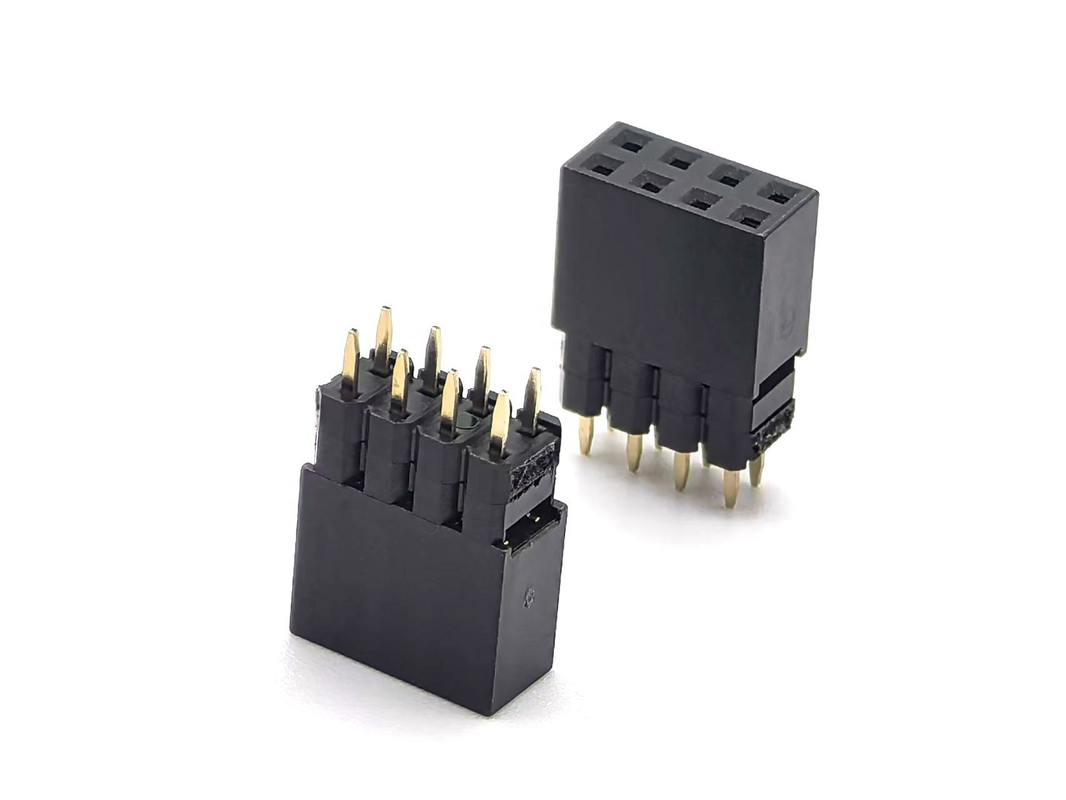

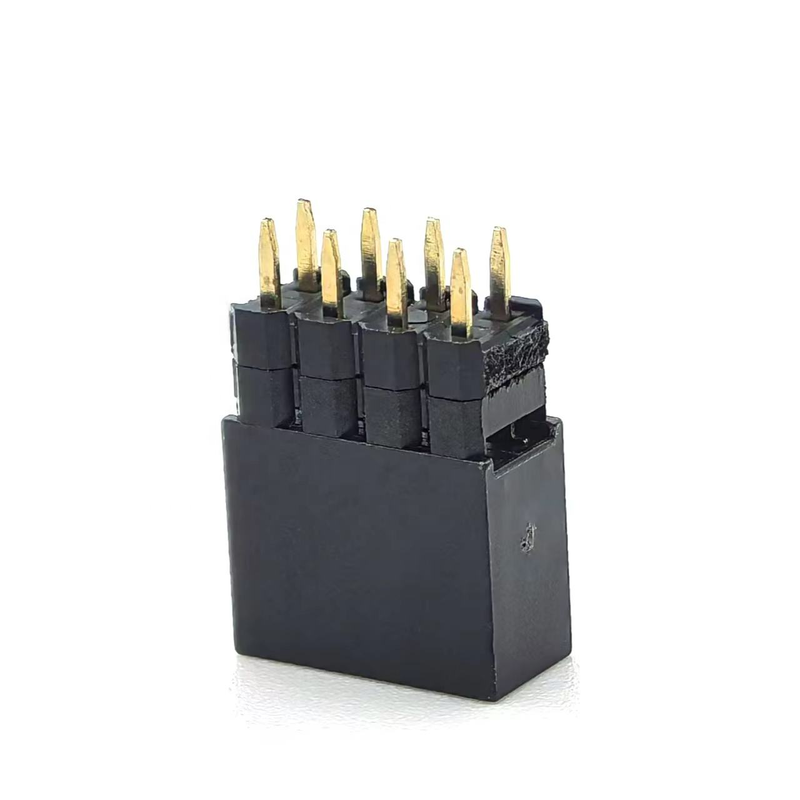

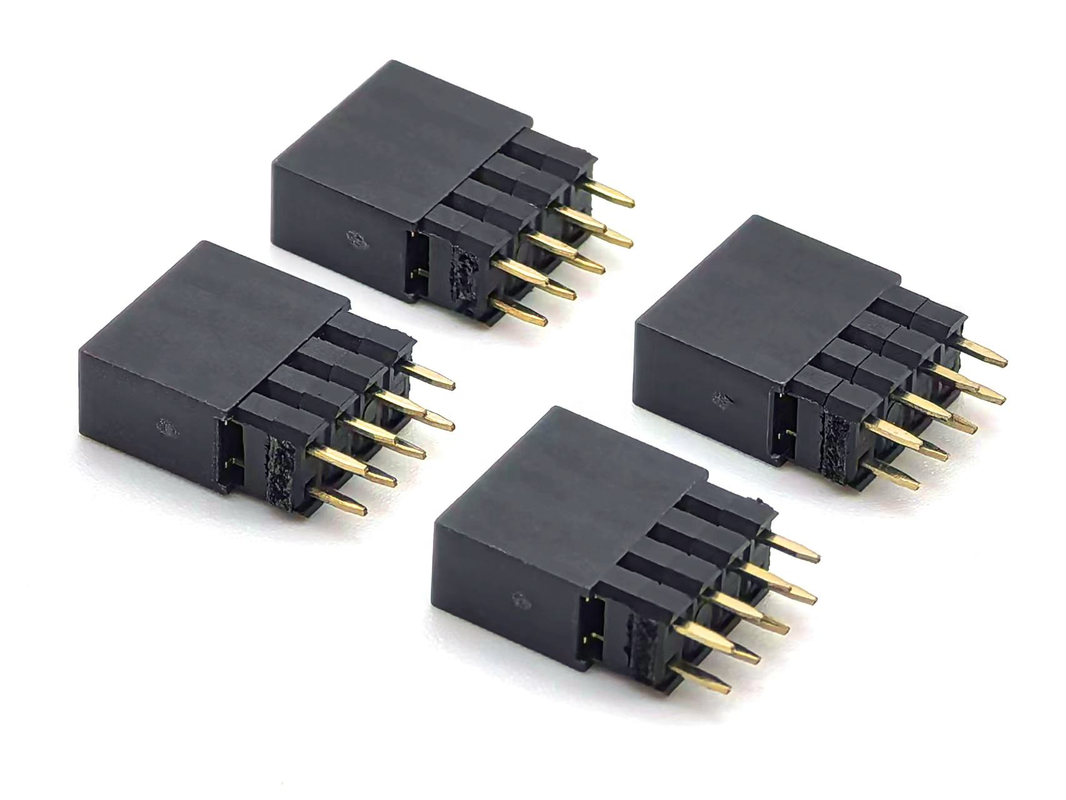

2.54mm Pitch DIN en laiton Connecteur de tête féminin en double rangée 2mm H2.0 PCB Nylon 600V 3A H12.5mm 2*4P

Le point fort

• Standard 2,54 mm ((0,100") DIN de hauteur, double rangée empilable 2 * 4P mise en page, hauteur totale H12,5 mm, hauteur d'empilement 2,0 mm
• Terminus de contact en laiton, boîtier en nylon UL94V-0, noté 3A / 600V pour la connexion de signalisation et d'empilement de carte à carte à faible consommation
• Retention mécanique optimisée, performances de contact stables, compatibles avec les têtes de broches mâles de 2,54 mm courantes
• Compatible avec RoHS et REACH, prend en charge le placage personnalisé, le comptage des broches et la modification ultérieure pour les projets de PCB industriels et de consommation

Description du produit

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Environnement et guide de soudage

Caractéristiques du produit

1. Conception d'une mezzanine entre étages, hauteur totale H12,5 mm, espace libre d'empilement de 2,0 mm pour une disposition d'empilement multi-couches de PCB
2. Faisceaux de contact en laiton à haute conductivité, force de ressort constante pour minimiser la résistance de contact lors de cycles d'accouplement répétés
3. Casque ignifuge en nylon UL94V-0, excellente résistance aux chocs thermiques lors de la soudure par reflux d'ondes
4. Tolérance stricte DIN 2,54 mm à l'emplacement, parfaite interopérabilité avec les têtes d'épingles mâles de 2,54 mm
5. Rating électrique 3A / 600V, maintient le signal mixte et la transmission d'alimentation à faible puissance
6. Montage de PCB à travers-trous; postes de localisation optionnels pour empêcher les désalignements pendant l'assemblage
7. matières premières conformes à la norme RoHS; plaquage de contact personnalisable: étain, flash or, plaquage sélectif sur demande

Avantages du produit

1. Dimension optimisée pour la pile: H12.5 mm de corps + 2,0 mm de hauteur d'empilement, résolve le problème de l'inadéquation de hauteur pour l'empilement multi-couches de fils, pas besoin d'espacement supplémentaire.
2. Faisceau de contact en laiton: Retention supérieure du ressort par rapport à l'alliage de cuivre ordinaire, moindre risque de déconnexion sous vibration dans les scénarios industriels.
3. Carcasse en nylon: meilleure stabilité thermique par rapport au PBT, moins de déformation lors du soudage à l'onde pour la production de PCBA en grande quantité.
4. La hauteur de l'échelle de l'échelle de l'échelle: une cohérence dimensionnelle stricte, aucun risque de retravail lors du remplacement des têtes femelles de pile Molex/TE équivalent à 2,54 mm.
5. Personnalisation flexible: régler le nombre d'épingles, les postes de plaquage et de localisation sans coût élevé de NRE; prendre en charge les commandes de petits prototypes et de production en série.

Application du projet

• Contrôle industriel: modules périphériques PLC, cartes d'acquisition de données, unités de commande par relais
• Hardware intégré: cartes de développement, boucliers d'expansion MCU, modules d'empilement de passerelle de capteurs IoT
• Produits électroniques grand public: panneaux de commande de la maison intelligente, panneaux de pilotage LED, petits ensembles d'alimentation électrique
• Instruments et compteurs: équipement d'essai, appareils de mesure portatifs, sous-plaques de PCB auxiliaires médicaux
• Électronique auxiliaire pour l'automobile: panneau d'expansion de signal non de sécurité, modules de connexion de capteurs embarqués

Options de personnalisation

1. Confirmer l'exigence de hauteur d'empilement: ce modèle prévoit un écart de 2,0 mm; contactez-nous si vous avez besoin d'une hauteur d'empilement alternative.
2. Charge électrique: maintenir le courant par broche inférieur à 3 A; utiliser un connecteur à courant plus élevé si la ligne d'alimentation dépasse cette valeur.
3. Sélection du revêtement: choisir le revêtement d'or pour les environnements à forte vibration/humidité; le revêtement en étain pour les projets de consommation intérieure à faible coût.
4. Empreinte de PCB: suivez strictement l'empreinte de trou à double rangée de 2,54 mm; activez le poste de localisation si votre assemblage nécessite un anti-décalage.
5. Coordonnée d'accouplement: correspondance avec l'en-tête de broche mâle standard de 2,54 mm à deux rangées; éviter de mélanger les équivalents de hauteur non standard.
6. Scénario de température: pour un travail continu supérieur à 85 °C, il est recommandé d'utiliser des contacts plaqués en or pour éviter les signaux intermittents causés par l'oxydation.
