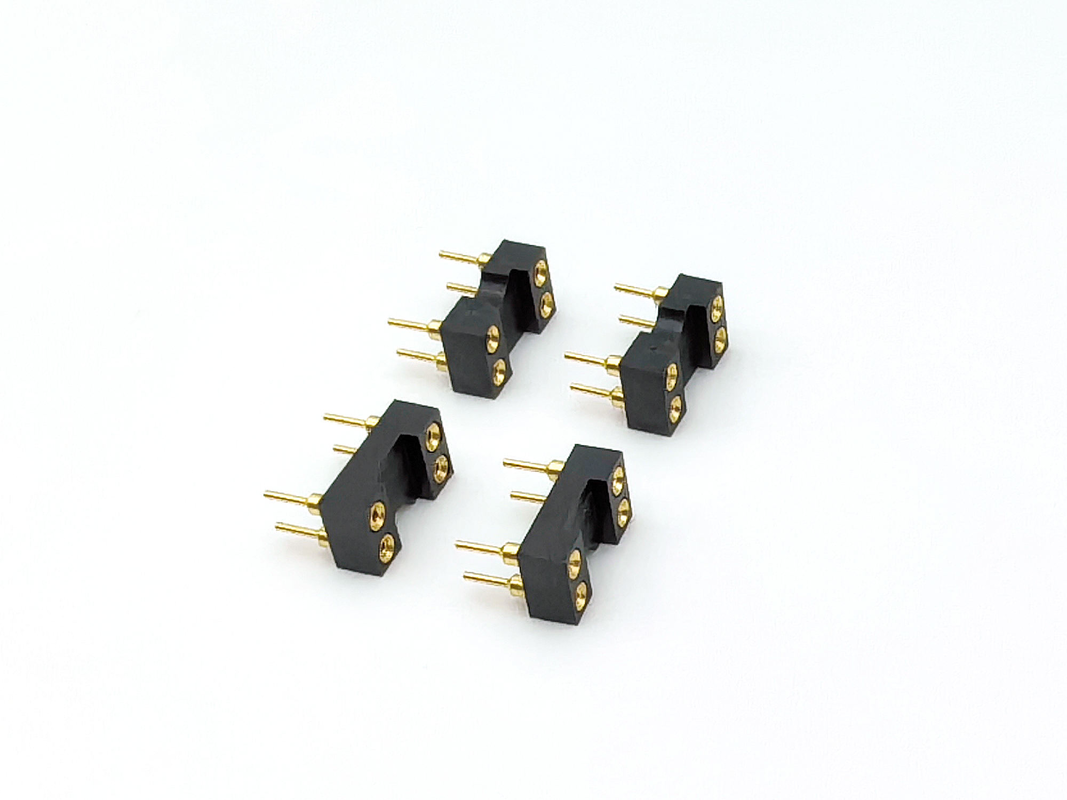

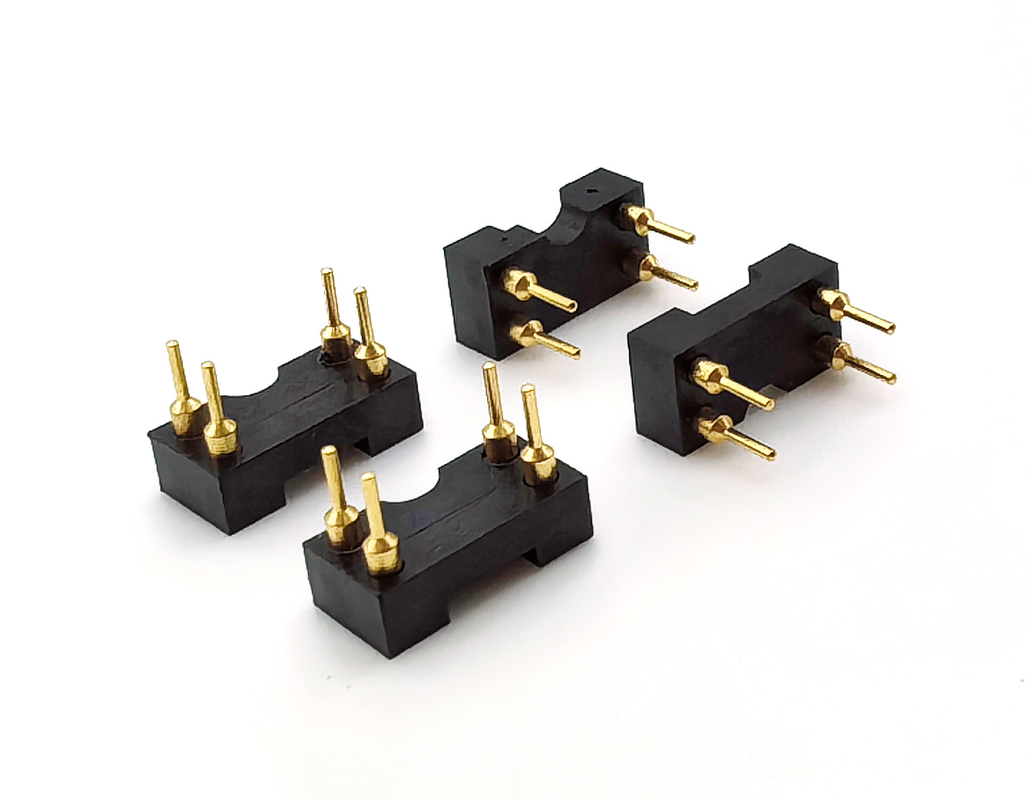

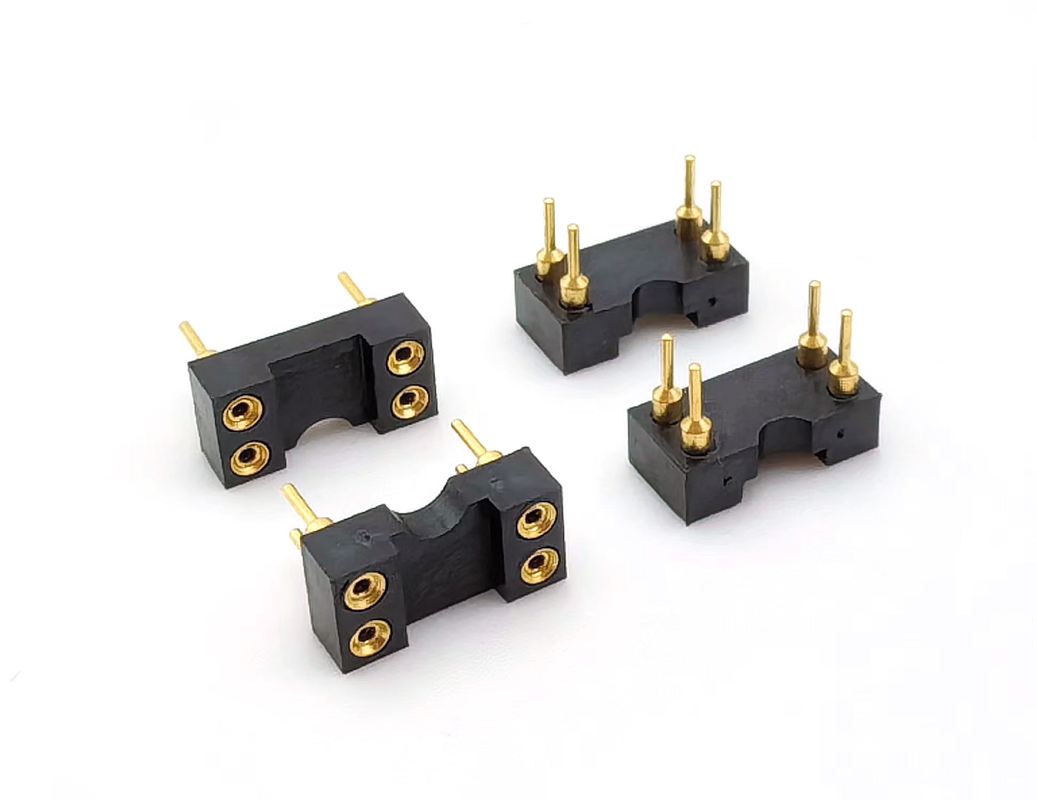

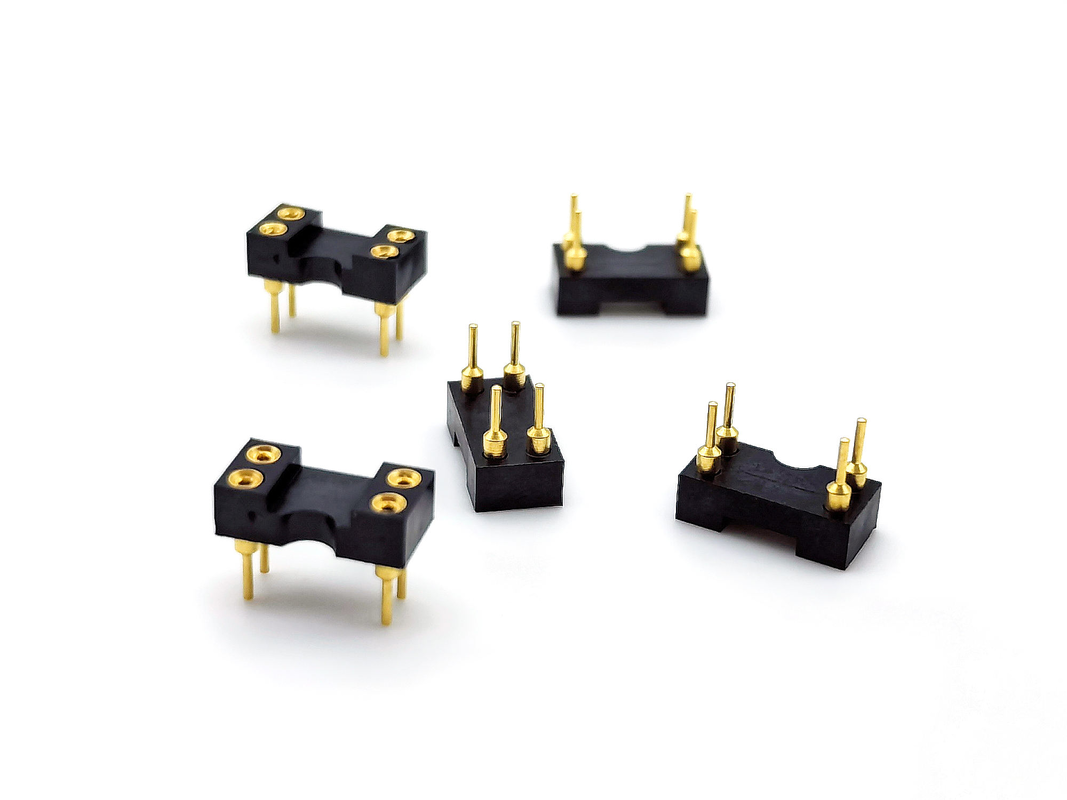

2.54mm Pas IC Socket Connecteur Femelle Usiné Droit H3.0mm 4P Trou Tout Or 60V Nominal PPS Coque

Point fort

• Contacts à trou rond usiné, placage tout or, transmission de signal stable à faible résistance
• Isolant PPS haute température UL94V-0, plage de fonctionnement -40℃ ~ +105℃, adapté aux environnements industriels difficiles
• Montage DIP à trou traversant droit, hauteur du corps H3.0mm, encombrement PCB compact
• Emballage en tube, anti-dommages pour l'alimentation de l'atelier SMT / assemblage
• Tension nominale 60V, parfait pour les sockets de test IC, interconnexion carte à carte

Description du produit

Matériaux et caractéristiques électriques

Guide d'environnement et de soudage

Caractéristiques du produit

1. Barillet de contact à trou rond usiné par CNC de précision, contact multipoint à 360°, anti-desserrage en cas de vibration
2. Surface de contact plaquée tout or, anti-oxydation, maintient une faible résistance de contact en service à long terme
3. Boîtier PPS chargé de verre, ignifuge UL94V-0, excellente résistance thermique et chimique
4. Terminaison DIP à trou traversant droit, joint de soudure solide contre la force d'insertion répétée
5. Pas standard de 2.54 mm (0.100 "), entièrement compatible avec les connecteurs mâles standard de l'industrie de 2.54 mm
6. L'emballage en tube évite les rayures de contact, pratique pour l'assemblage automatique en usine

Avantage du produit

1. Comparés aux connecteurs femelles estampés courants : les contacts à trou rond usiné offrent une force de contact uniforme, de meilleures performances anti-vibrations et des cycles de service plus longs, idéaux pour les sockets de test et les équipements haute fiabilité.
2. Le placage tout or élimine le risque d'oxydation des contacts, adapté aux équipements nécessitant un stockage à long terme et un fonctionnement intermittent.
3. L'isolant PPS surpasse le PBT / PA66 ordinaire en résistance aux hautes températures, avec moins de déformation sous le choc thermique du soudage à la vague.
4. La faible hauteur du corps H3.0mm économise de l'espace vertical sur la conception du PCB.
5. L'unité emballée en tube protège les contacts plaqués or, réduisant le taux de défaut lors de l'inspection à réception et de la manipulation en production.
6. Empreinte standard de 2.54 mm, remplacement direct des numéros de pièces de sockets IC / connecteurs femelles courants.

Application

• Cartes de contrôle industriel, modules périphériques PLC
• Instrument et mesure, montage de test IC / socket de rodage
• Cartes auxiliaires électroniques médicales
• Passerelle de communication, modules capteurs
• Contrôleur auxiliaire électronique automobile
• Prototype R&D, carte de développement embarquée

Options de personnalisation

1. Compatibilité d'accouplement : Correspondance avec un connecteur mâle standard de 2.54 mm, diamètre de broche d'accouplement dans la plage de 0.70-0.90 mm.
2. Environnement de travail : Sélectionnez cette version à contact usiné PPS si votre produit final est soumis à de larges variations de température, à des vibrations ou nécessite des branchements/débranchements répétés. Choisissez la version à contact estampé pour les projets grand public sensibles au coût sans accouplement fréquent.
3. Type de montage : Il s'agit de la version à montage traversant DIP ; si vous avez besoin d'un montage en surface SMT, veuillez nous contacter pour un numéro de pièce alternatif.
4. Option de placage : Tout or pour une haute fiabilité ; un placage sélectif or sur étain est disponible pour les demandes optimisées en coût.
5. Nombre de broches : Nous prenons en charge des nombres de broches personnalisés de 2P à 40P pour les connecteurs femelles usinés à rangée simple.
