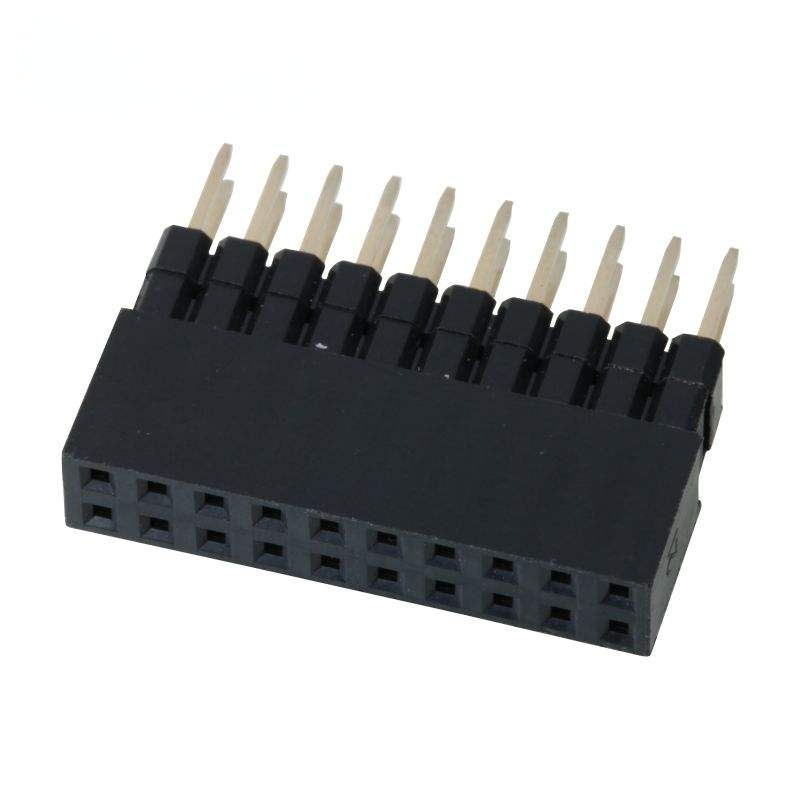

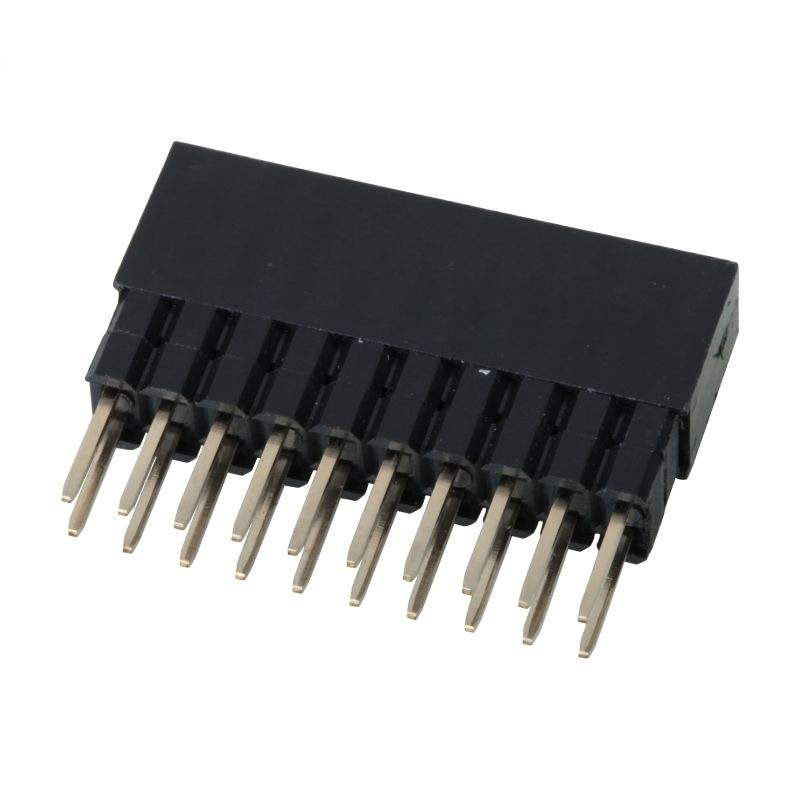

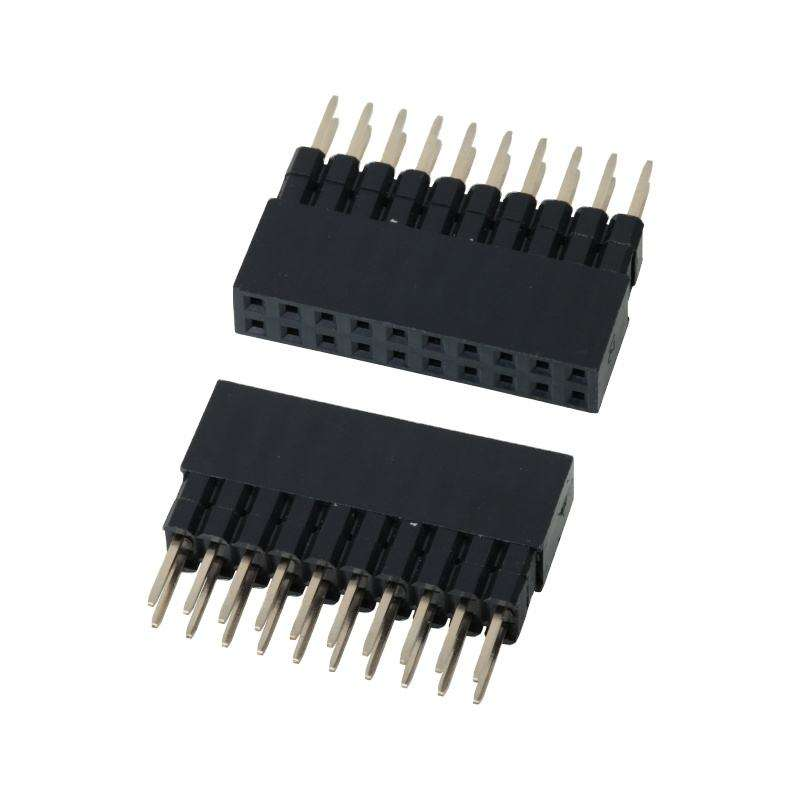

2.54 mm,0.64x0.4SQ connecteur à hauteur de pas connecteur à tête de broche à double rangée

Le point fort

• récipient féminin standard à double rangée de 2,54 mm de hauteur,0.64×0,4 mm de contact carrépour l'accouplement précis avec une tête d'épingle mâle assortie
• Isolateur à haute température UL94V-0, compatible avec SMT reflow & through-hole assemblage, conforme à RoHS & REACH
• Options de placage flexibles: flash or / 3μ"-30μ" or sur nickel, répond aux exigences de niveau de signal et de courant modéré
• Large nombre de broches personnalisable (2×2P à 2×40P), enveloppement en ruban adhésif / plateau / en vrac pour la production de masse
• Faible résistance au contact, intégrité du signal stable pour les interconnexions industrielles, IoT et intégrées PCB-PCB

Description du produit

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Environnement et guide de soudage

Caractéristiques du produit

1. Mise en page à deux rangées, hauteur de 2,54 mm (0,100 "), dimension de contact carrée de 0,64 × 0,4 mm pour un alignement précis des broches
2. Résistant aux chocs thermiques de reflux
3. Contacts en phosphore-bronze/laiton, plaquage d'or/étain personnalisable sur les zones d'accouplement et de soudure
4. Options multiples pour le nombre de broches: de 2 × 2P à 2 × 40P; orientation verticale/angle droit disponible
5. Prise en charge des modes de sélection et de placement, de plateau et d'emballage en vrac SMT
6. Conforme à la norme RoHS, qualifié pour les applications électroniques de consommation, industrielles et IoT

Avantages du produit

1. 0.64×0,4 mm de contact carré: Comparé aux têtes de femme à trous ronds courants, le contact carré offre une plus grande surface de contact, une résistance de contact plus faible et de meilleures performances anti-vibrations pour les équipements sensibles aux vibrations.
2. Assemblage à double compatibilité: Prend en charge à la fois le soudage manuel par trou et la production en série par SMT; une série de pièces couvre les phases de prototype et de production en série.
3. Solution de placage souple: Les ingénieurs peuvent choisir l'étincelle pour les projets à faible coût ou une épaisseur d'or spécifiée pour les contacts de signal de haute fiabilité, évitant ainsi le gaspillage de coûts excessifs.
4. Personnalisation du nombre complet de broches: 2×2P-2×40P couvre la plupart des scénarios d'interconnexion de carte à carte embarquée, avec un délai de réalisation court pour les pièces standard.
5. Performance thermique stable: le boîtier à haute température UL94V-0 réduit le risque de fusion du boîtier lors du soudage par reflux, ce qui réduit le taux de rejet de l'assemblage.

Application du projet

• Modules de contrôle industriel
• Porte d'accès IoT, matériel de contrôle de maison intelligente
• Plaques de développement intégrées, équipement de test et de mesure
• Modules électroniques auxiliaires médicaux
• Automobiles électroniques auxiliaires intérieurs
• Produits électroniques de consommation, unités d'alimentation

Options de personnalisation

1. Confirmer la hauteur: doit correspondre à la hauteur de l'en-tête de la broche mâle =2.54 mm, la dimension de contact est de 0,64 × 0,4 mm carré.
2. Confirmer le nombre d'épingles: compter les signaux totaux du circuit; format double rangée = positions 2 × N.
3. Sélectionnez le type de montage:
   • SMT: sélectionnez les emballages en ruban adhésif pour la machine de décapage
   • Traverser le trou: sélectionner le volume/le plateau pour la soudure manuelle
4. Orientation: verticale pour les planches d'empilement; angle droit pour les interconnexions des planches de direction latérales.
5. Sélection du revêtement:
   • Pins non-signaux à coût sensible: plaqués d'étain
   • Parcours du signal/environnement de vibration: plaqué doré (confirmer l'épaisseur Au requise)
6. Environnement de fonctionnement: si le fonctionnement est continu à > 85 °C, sélectionnez la version du boîtier PA6T.
7. Téléchargez notre feuille de données et l'empreinte PCB pour l'importation de bibliothèque avant la mise en page PCB.
