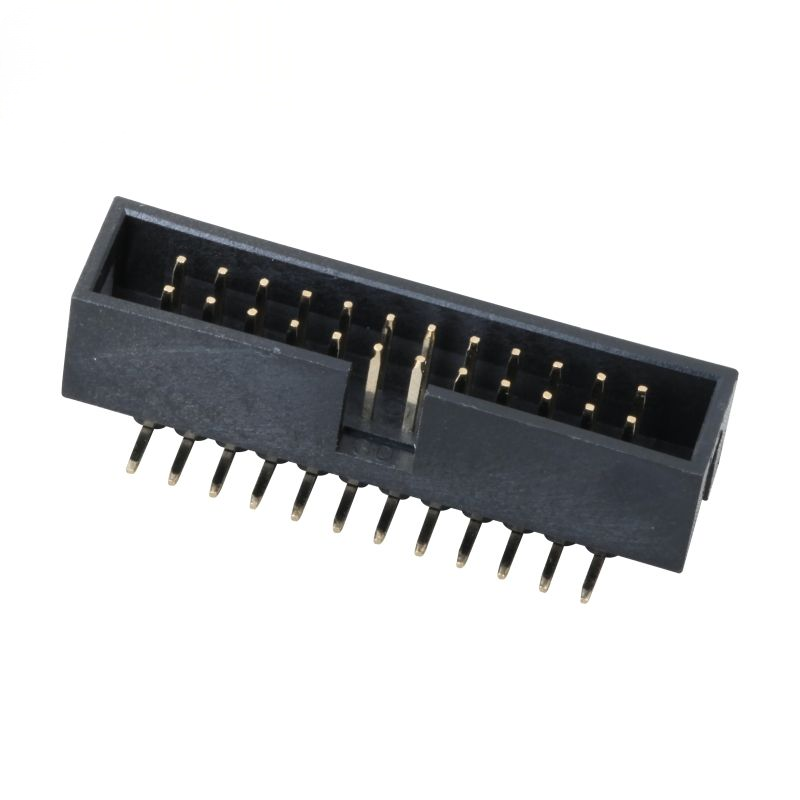

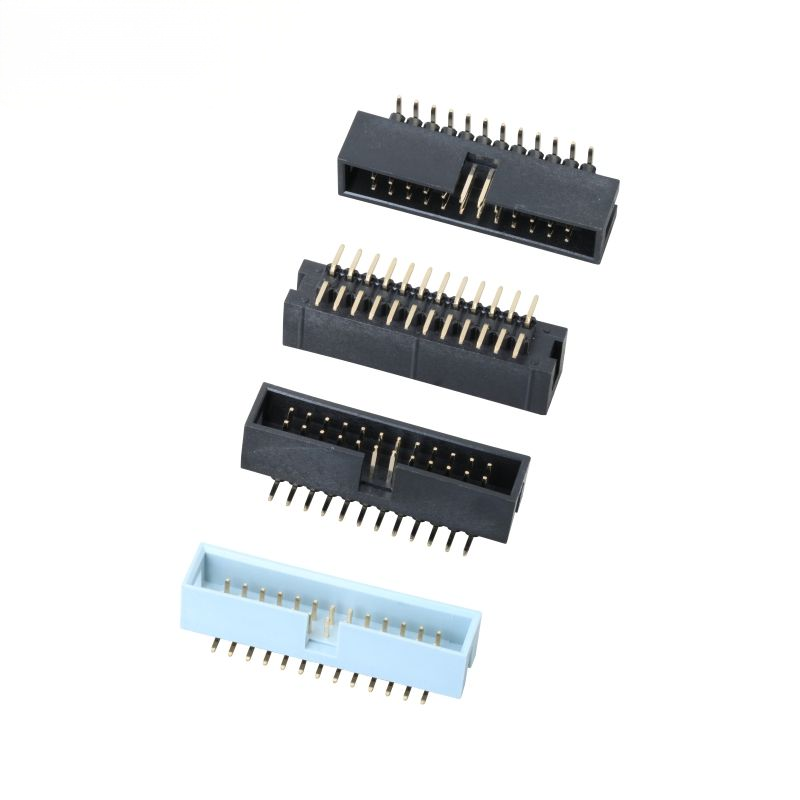

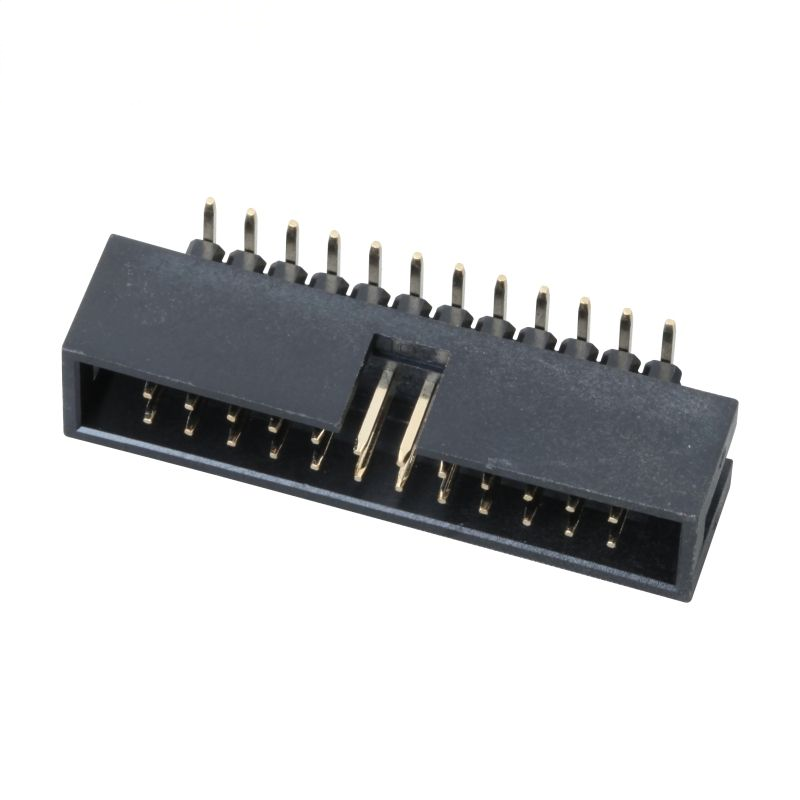

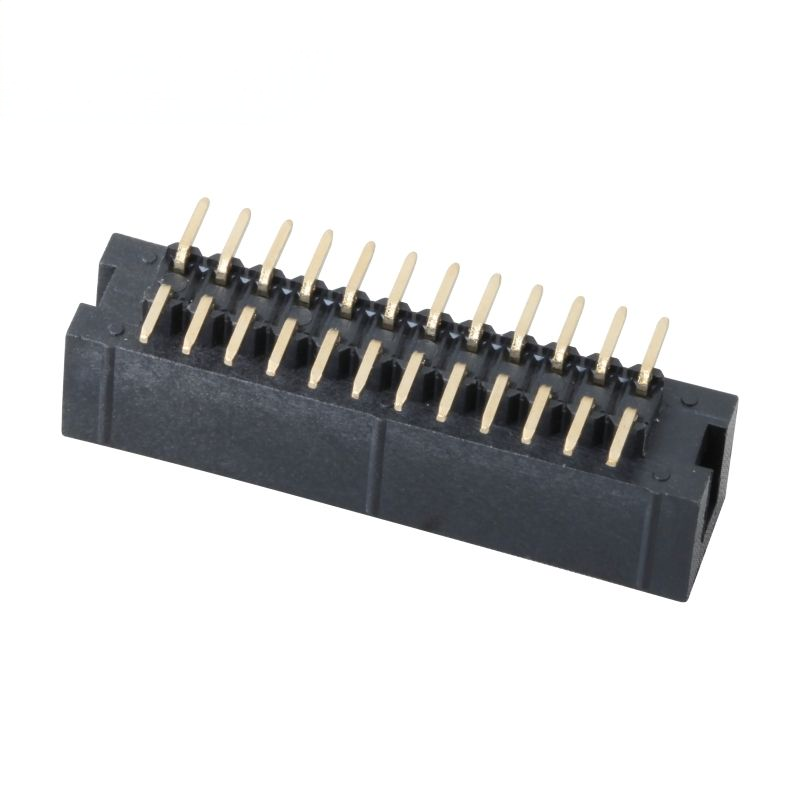

En-tête de boîtier SMT à double rangée, pas standard de 2,54 mm, hauteur totale H=8,8 mm, profil total sur PCB de 10,5 mm, structure de renforcement en acier inoxydable (SS) pour anti-déformation

Mise en évidence

• En-tête de boîtier SMT à double rangée, pas standard de 2,54 mm, hauteur totale H=8,8 mm, profil total sur PCB de 10,5 mm, structure de renforcement en acier inoxydable (SS) pour anti-déformation
• Courant continu nominal de 3,0 A par broche, contacts en laiton carré de 0,64 mm, placage optionnel or/étain sur nickel pour PCBA critiques pour le signal ou sensibles au coût
• Le boîtier blindé polarisé empêche le mauvais branchement ; empreinte optimisée pour le prélèvement et le placement pour l'assemblage SMT par refusion à haut volume
• Isolant PA6T haute température UL94V-0, conforme RoHS-REACH, nombre de broches configurable 6P-64P pour interconnexion fil-carte / carte-carte

Description du produit

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Guide d'environnement et de soudage

Caractéristiques du produit

1. La coque blindée renforcée en acier inoxydable résiste à la déformation du boîtier pendant l'assemblage et les vibrations sur le terrain
2. Terminaison de montage en surface SMT, adaptée au placement automatique sur bande et bobine ; aucun perçage traversant requis sur le PCB
3. La clé de polarisation intégrée élimine le risque d'insertion inversée, évite les dommages au circuit causés par un mauvais branchement
4. Les contacts en laiton carré de 0,64 mm offrent une force de contact stable ; plusieurs options de placage (flash or, 3 µm or, étain-nickel) disponibles
5. L'isolant haute température PA6T UL94V-0 résiste au stress thermique de la refusion sans plomb
6. Plage de nombre de broches modulaire : double rangée de 6P à 64P, prend en charge la personnalisation du nombre de broches par OEM
7. Conforme RoHS et REACH, option faible teneur en halogène disponible pour les projets industriels et médicaux

Avantage du produit

1. Renforcement en acier inoxydable SS: Comparé aux en-têtes de boîtier uniquement en plastique ordinaire, les performances anti-torsion et anti-choc s'améliorent pour les appareils industriels sujets aux vibrations, réduisant le risque de fissuration du boîtier lors du prélèvement et du placement.
2. Hauteur totale précise de 10,5 mm: Correspond aux exigences de dégagement mécanique de nombreux systèmes IDC hérités de 2,54 mm ; remplacement direct des en-têtes de boîtier du marché grand public sans refonte du PCB.
3. Performances électriques équilibrées: Le courant nominal de 3 A par broche couvre les lignes de signal et d'alimentation basse puissance ; les sélections de placage flexibles réduisent le coût de la nomenclature pour les scénarios non à haute vitesse tout en prenant en charge le placage or pour les circuits de signal haute fiabilité.
4. Géométrie optimisée SMT: L'empreinte de soudure stable réduit le risque de tombstoning en production de masse ; l'emballage sur bande et bobine alimente directement les machines SMT, réduisant les coûts de main-d'œuvre manuelle.
5. Support d'échantillons rapides: Les nombres de broches et l'épaisseur du placage personnalisés peuvent être échantillonnés dans des délais courts pour la validation d'ingénierie.

Application

• Cartes de contrôle industriel, modules périphériques PLC
• Passerelle IoT, modules d'acquisition de capteurs
• Équipement électronique auxiliaire médical
• Cartes mères de contrôle domotique
• PCBA d'instruments de test et de mesure
• Interconnexion fil-carte interne de terminal de communication
• Connexion de signal d'équipement d'automatisation

Options de personnalisation

1. Confirmer le nombre de broches requis : double rangée, nombre total de broches de 6P à 64P ; spécifier le nombre exact de broches lors de la demande.
2. Sélection du placage :
   • Étain-Nickel : optimisé pour le coût, circuits de signal à usage général, environnement à humidité normale
   • 3 µm Or sur Nickel : préféré pour les conditions de service vibratoires, à haute température ou de longue durée
3. Vérification mécanique : vérifier le dégagement de 10,5 mm de hauteur totale à l'intérieur de votre boîtier ; s'assurer que le partenaire d'accouplement est une prise de câble ruban IDC standard de 2,54 mm.
4. Assemblage : sélectionner Bande et Bobine pour SMT automatique ; Plateau/Tube pour prototypes en petits lots.
5. Exigence spéciale : nous informer si un matériau à faible teneur en halogène ou de qualité médicale est nécessaire.
