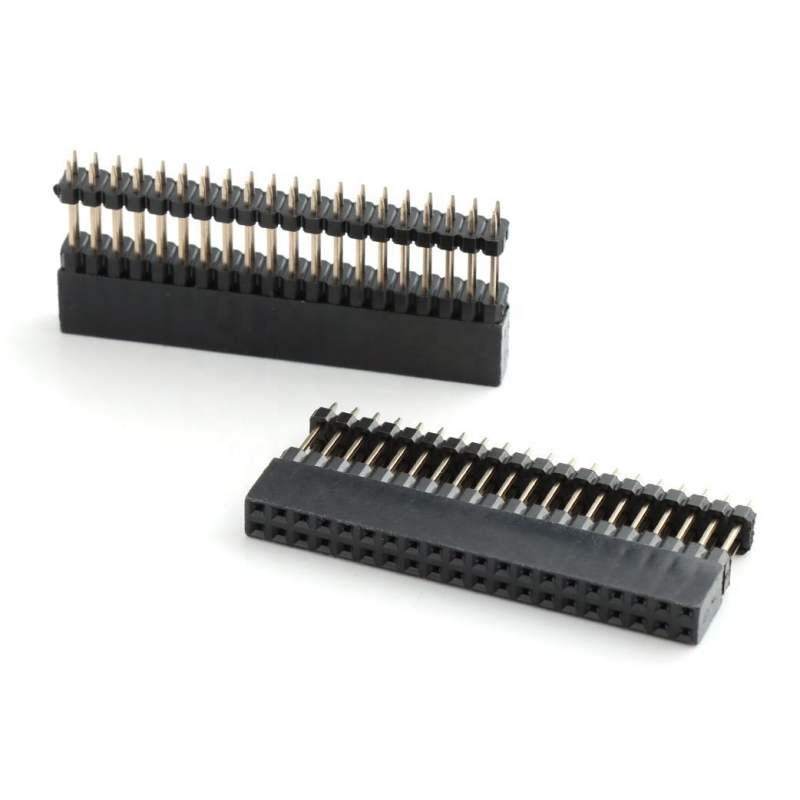

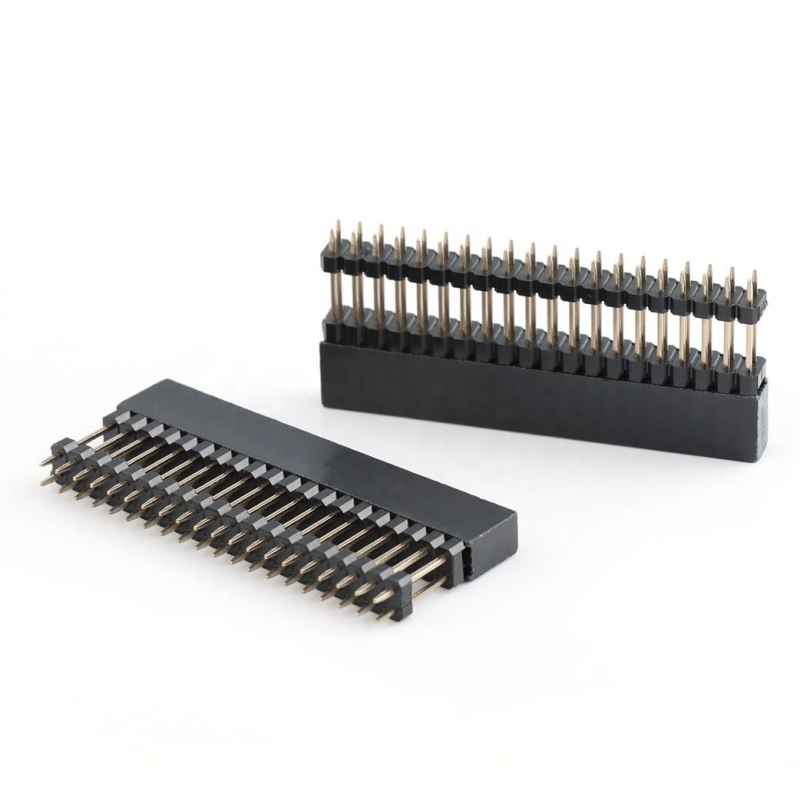

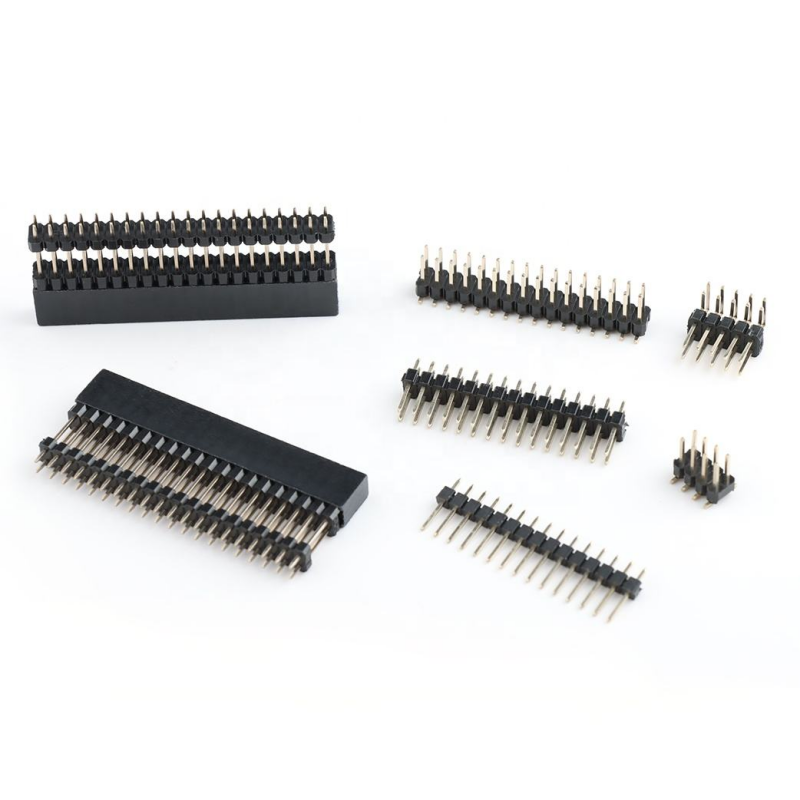

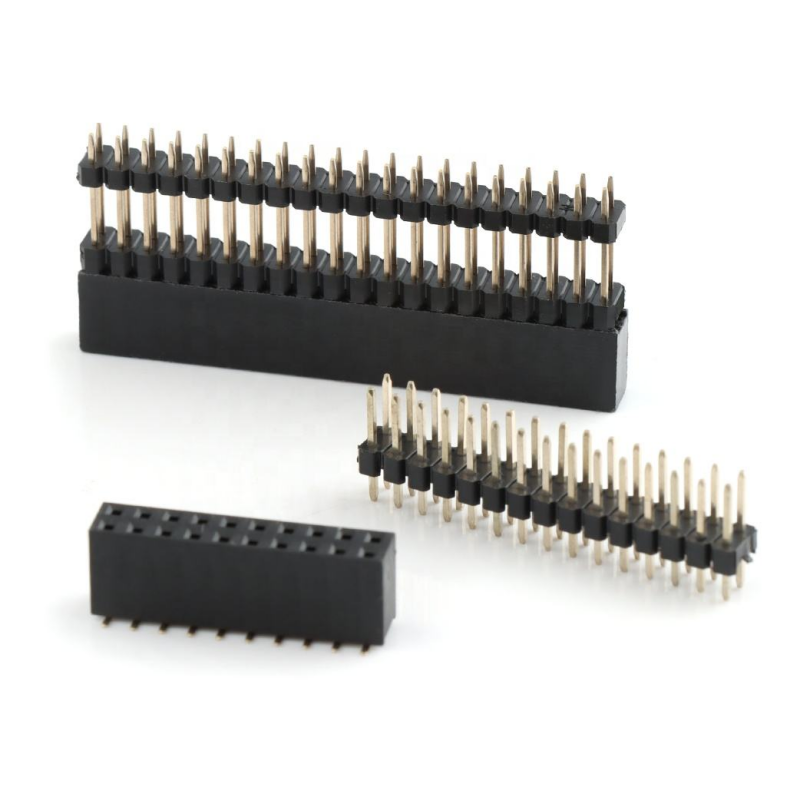

Double rangée 2.54mm connecteur de tête de broche de hauteur 220 broches tête d'empilage droite 0.1 pouce broche femme tête

Le point fort

• Corps d'empilage élevé, espace libre vertical supplémentaire pour la disposition de l'empilement des composants à bord
• Standard de 2,54 mm (0,1 ") d'emplacement double rangée 2 × 20P, entièrement compatible avec les têtes de broches mâles de 0,1 pouce
• Conception verticale droite à travers le trou, forte rétention mécanique pour débranchage répété
• Isolateur ignifuge UL94-V-0, conforme à la norme RoHS, prend en charge les options d'étain / plaquage aurifère sélectif
• Hauteur d'empilement, longueur d'épingle et épaisseur de revêtement personnalisables pour les projets industriels et de prototypage

Les en-têtes de broches sont des connecteurs métalliques rigides soudés à une carte de circuit imprimé et collés pour recevoir une connexion à partir d'une prise féminine.,les équivalents féminins sont également assez communs, et nous les appelons les en-têtes féminins (FH) ou connecteurs d'en-tête.
Le tonnerre:1.27 mm/2.0 mm/2.54 mm
Matériau: Matériau isolant: PA6T/PBT
Matériau de contact: laiton/phosphore bronze
Forme: courbée/ligne
Le numéro de série:

Description du produit

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Environnement et guide de soudage

Caractéristiques du produit

1. Double rangée 2×20P (40 contacts), 2,54 mm / 0,1 pouces d'envergure standard, interopérable avec des en-têtes de broches mâles de 0,1 ̊
2. Réservoir d'isolant plus élevé, espace libre accru pour éviter les collisions de composants entre PCB empilés
3. Construction verticale droite à travers le trou; positionnement stable lors de la soudure par ondes
4. Des prises de contact féminines à ressort, une force d'adhérence constante pour éviter les connexions intermittentes
5. Casque PA6T/PBT noir, résistance à la flamme UL94-V-0, large plage de température de fonctionnement
6. Options multiples de placage: étain pur, éclair d'or sélectif sur base nickel pour différentes exigences de durée de vie
7. Conforme à RoHS et REACH, disponible pour le réglage des dimensions OEM (longueur des broches, hauteur d'empilement, nombre de broches)

Avantages du produit

1. Avantage accru de l'empilement: résout le problème des interférences lorsque des composants élevés sont montés sur des PCB qui se chevauchent; pas besoin de modifier la disposition des PCB.
2. Interchangeabilité: Tolérance stricte à la dimension de l'enfoncement de 2,54 mm, correspond directement aux têtes de broches mâles génériques de 0,1 pouces des principaux fournisseurs.
3. Fiabilité mécanique: La soudure par trou fournit une résistance à l'extraction beaucoup plus forte que les têtes SMT, adaptées aux appareils soumis à des chocs et vibrations.
4. Solution de revêtement flexible en termes de coûts: L'or sélectif uniquement sur la zone d'accouplement de contact équilibre la durée de vie et le coût du BOM, au lieu d'un plaquage d'or coûteux sur toute la surface.
5. Flexibilité de l'ingénierie: Prise en charge de la modification de la hauteur d'empilement, de la longueur de la queue des broches et du nombre de broches pour une adaptation rapide du projet.

Application du projet

• Modules de commande industriels intégrés
• Porte d'accès IoT, unités d'acquisition de capteurs
• Écrans d'expansion pour ordinateurs à carte unique, plateformes de développement de prototypes
• Équipement d'automatisation, instruments d'essai et de mesure
• Produits électroniques grand public, modules d'alimentation électrique
• Équipements auxiliaires médicaux, périphériques de communication

Options de personnalisation

1. Confirmer la partie d'accouplement: doit correspondre à 2,54 mm d'envergure de l'en-tête masculin à double rangée; vérifier la taille carrée de l'épingle et la profondeur d'accouplement.
2. Planification de la hauteur de la pile: mesurer le composant le plus élevé sur le PCB inférieur, sélectionner une hauteur de boîtier élevée adéquate pour éviter une collision physique.
3. Montage: Il s'agit d'un type de trou à travers; assurez-vous que l'empreinte du PCB correspond à la disposition des plaquettes à travers le trou. Ne pas utiliser pour les lignes de montage SMT uniquement.
4. Choix de revêtement: revêtement d'étain pour les connexions statiques à faible cycle d'accouplement; or sélectif pour les connexions fréquentes ou les environnements industriels humides.
5. Dératage du courant: Dératage du courant par broche dans le cas d'une application mixte multi-signaux et de puissance à haute densité.
6. Demande personnalisée: si la norme 2×20 ne vous convient pas, nous pouvons couper ou modeler d'autres variantes de nombre d'épingles.
