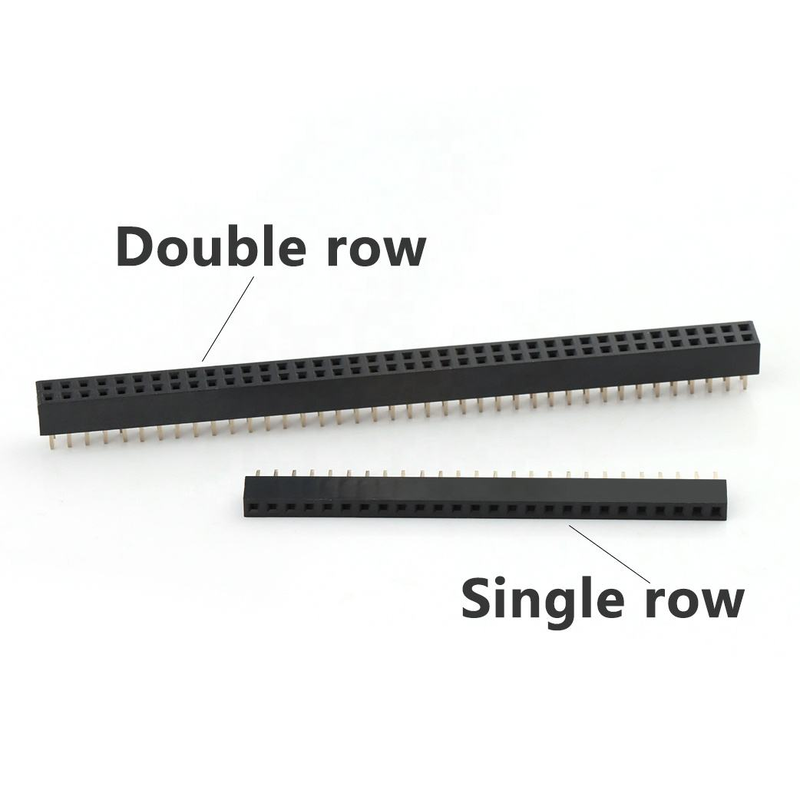

2.0mm Pitch Female Pin Header SMT 2*9pin Connecteur à double rangée Pin Header

Le point fort

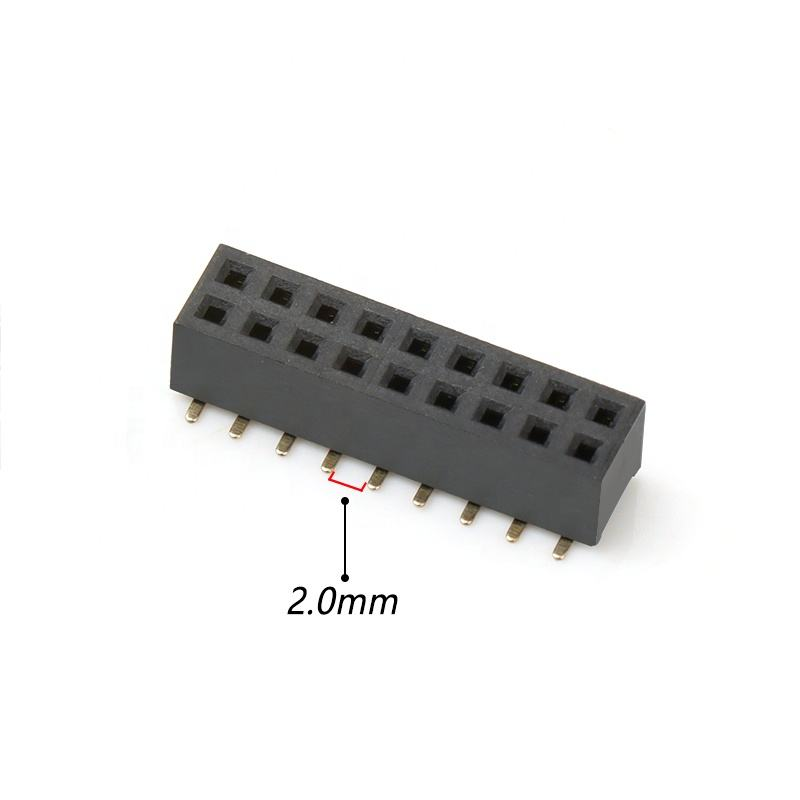

• 2.0 mm d'envergure, double rangée 2 × 9Pin SMT design de montage de surface, économise l'empreinte PCB par rapport à son homologue de 2,54 mm
• Casque PA6T à haute température, compatible avec les lignes d'assemblage standard de soudage par reflux

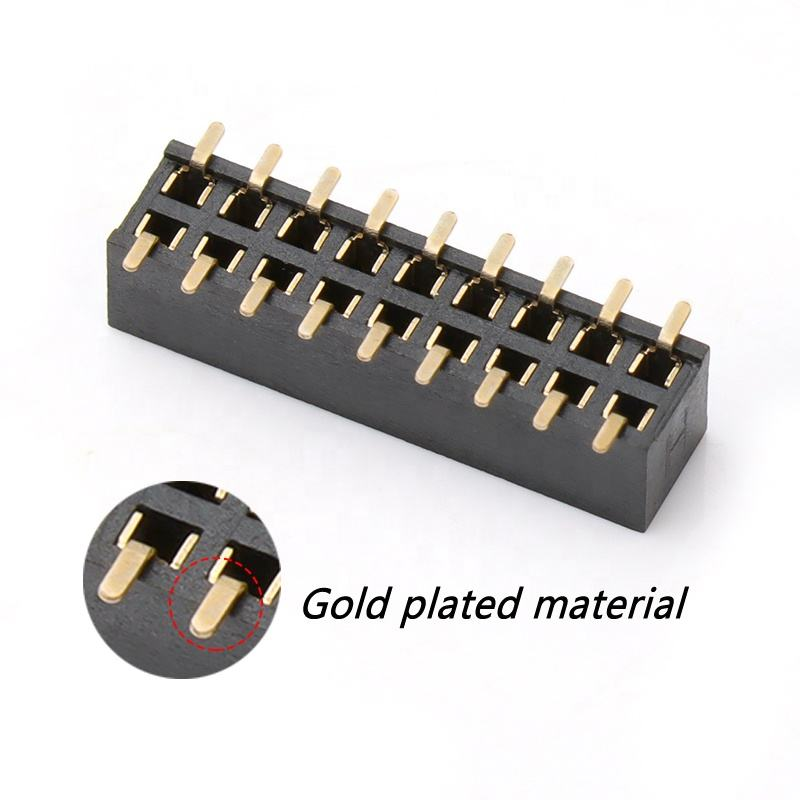

• Contacts en phosphore-bronze, plaquage au flash en or en option, signal stable et faible résistance au contact
• L'empreinte standard, le remplacement direct des équivalents industriels traditionnels
• Conforme à la directive RoHS et à la directive REACH; emballage en plateau pour la production de masse SMT en grand volume

Les en-têtes de broches sont des connecteurs métalliques rigides qui sont soudés à une carte de circuit imprimé et collent pour recevoir une connexion à partir d'une prise féminine.ou en tête) sont masculins par définition., les équivalents féminins sont également assez courants, et nous les appelons des en-têtes féminines (FH) ou des connecteurs d'en-tête.
Le tonnerre:1.27 mm/2.0 mm/2.54 mm
Matériau: Matériau isolant: PA6T/PBT
Matériau de contact: laiton/phosphore bronze
Forme: courbée/ligne
Le numéro de série:
La hauteur:8.5 mm/9.5 mm/10.5 mm/11.5 mm

Description du produit

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Environnement et guide de soudage

Caractéristiques du produit

1. Configuration double rangée 2×9Pin, 18 positions de contact totales pour la transmission de signaux multicanal
2. Profil SMT à montage de surface, adapté à un assemblage automatique de reflux; aucun forage PTH n'est requis
3. Isolateur à haute température UL94V-0 PA6T, résistant à la déformation thermique pendant le processus de reflux
4. Les bornes de contact en phosphore-bronze offrent de bonnes performances de ressort pour des cycles d'accouplement répétés
5. Options de placage flexibles: flash or/étain sur nickel pour équilibrer le coût et la résistance à la corrosion
6. Modèle de terrain de PCB standard, importation facile de bibliothèque pour Altium, KiCad, Cadence
7. Couleur noire du boîtier; emballage en plateau pour la production de dépôt et de placement SMT à grande vitesse
8. Conforme à RoHS et REACH pour un accès au marché mondial

Avantages du produit

1. Mise en page à économiser de l'espace: 2,0 mm d'envergure réduit la surface occupée par le PCB par rapport aux en-têtes traditionnels de 2,54 mm, idéal pour le matériel intégré compact.
2. Convient à la production de masse: La conception SMT en plateau fonctionne parfaitement avec les machines de pick-and-place, ce qui réduit les coûts de main-d'œuvre d'assemblage.
3. Des performances de contact fiables: Les bornes en phosphore-bronze maintiennent une force de ressort stable après une mise en branche répétée, évitant ainsi les défaillances de signal intermittentes.
4. Commodité technique: empreinte standard, bibliothèque de circuits imprimés prête à l'emploi, raccourcit le cycle de validation du matériel.
5. Plaquage flexible en fonction des coûts: plaquage par étain sélectif pour les applications de signaux généraux; plaquage par or pour les environnements de travail à forte vibration/humidité.
6. Interchangeabilité: compatible avec les pièces équivalentes du marché courant, prend en charge le remplacement des BOM sans refonte.

Application du projet

• Modules de contrôle intégrés et de passerelle IoT
• Sensors industriels et matériel d'acquisition de données
• Équipement de commande auxiliaire médical
• Contrôleur PCBA pour la maison intelligente
• Plaques d'interface périphériques LCD/affichage
• Interconnexion interne de l'instrument d'essai et de mesure
• Ensembles électroniques non de sécurité pour intérieur automobile

Options de personnalisation

1. Confirmer l'envergure: sélectionnez strictement la tête mâle d'accouplement de 2,0 mm; le mélange avec une envergure de 2,54 mm causera des dommages à l'assemblage.
2. Type de montage: sélectionnez cette version SMT si votre projet nécessite un traitement SMT complet; sélectionnez le type traversant si le soudage manuel est dominant.
3. Sélection du revêtement:
   • Étain-nickel: pour les circuits de signaux intérieurs à humidité normale, rentable.
   • Plaquage au flash par or: pour les scénarios de travail extérieurs, à forte intensité de vibrations ou à haute humidité.
4. Rappel thermique: la conception des plaquettes de PCB doit suivre le schéma recommandé; éviter les courts-circuits des plaquettes pendant le reflux.
5. Limites de courant: chaque broche max 2A; ne pas utiliser pour les circuits d'alimentation électrique lourds au-delà des paramètres nominaux.
6. Vérification de l'accouplement: vérifier l'exigence totale de 18 broches (2×9); contactez-nous pour une personnalisation si vous avez besoin d'autres numéros de broches.
