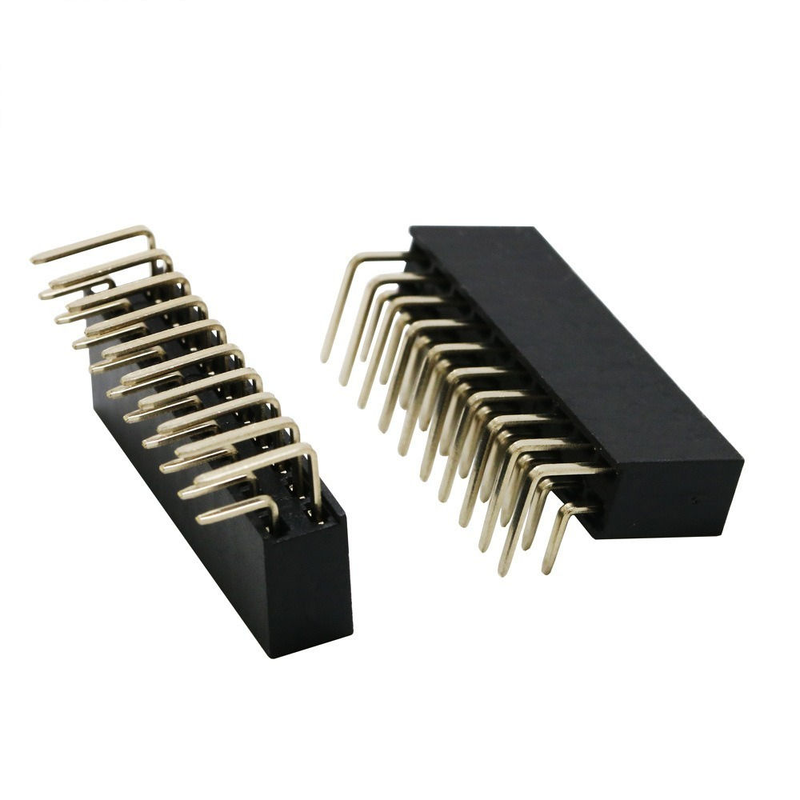

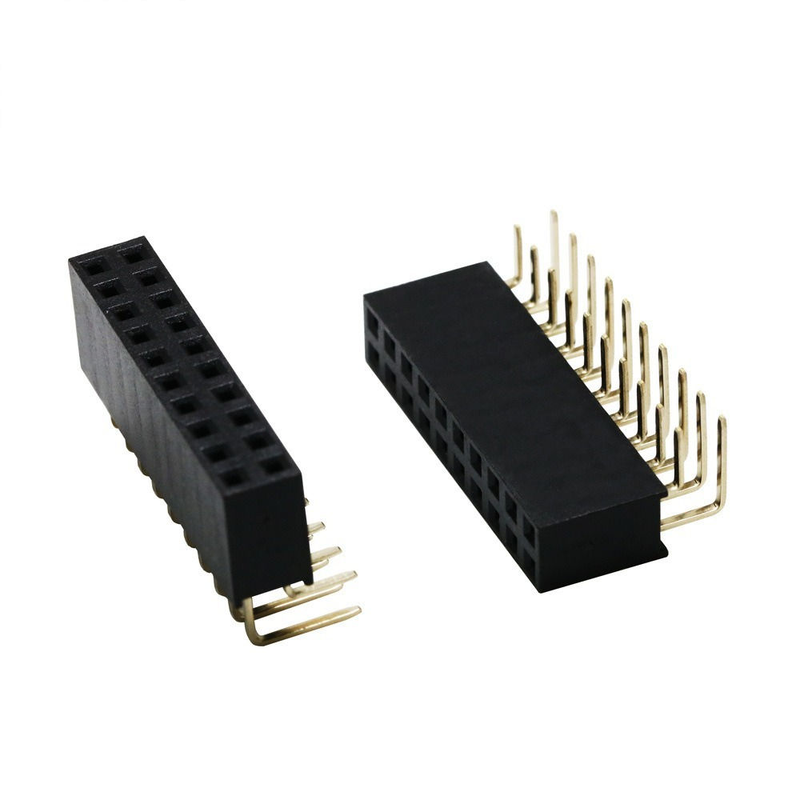

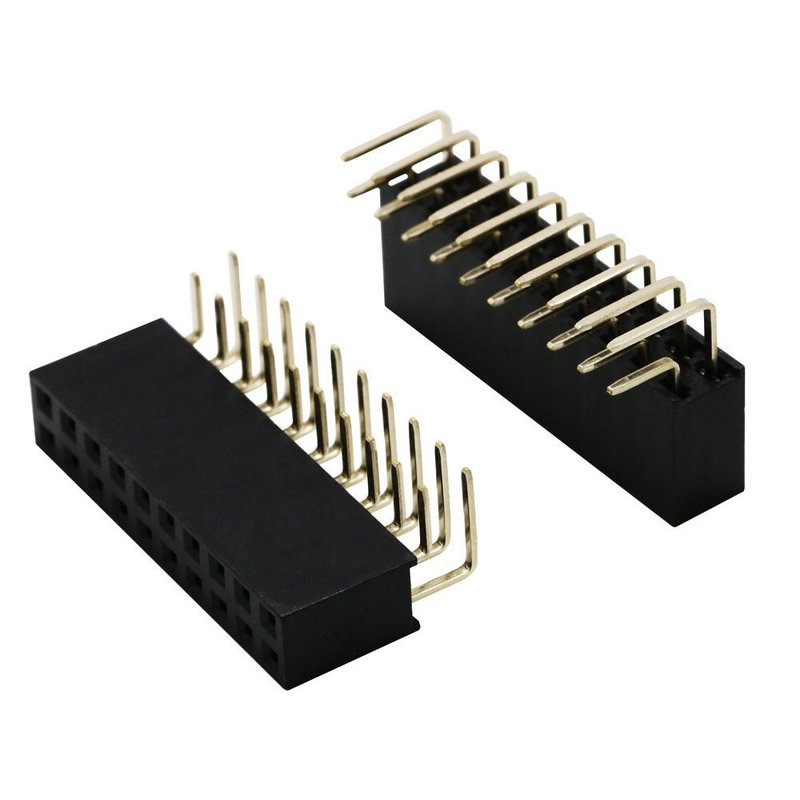

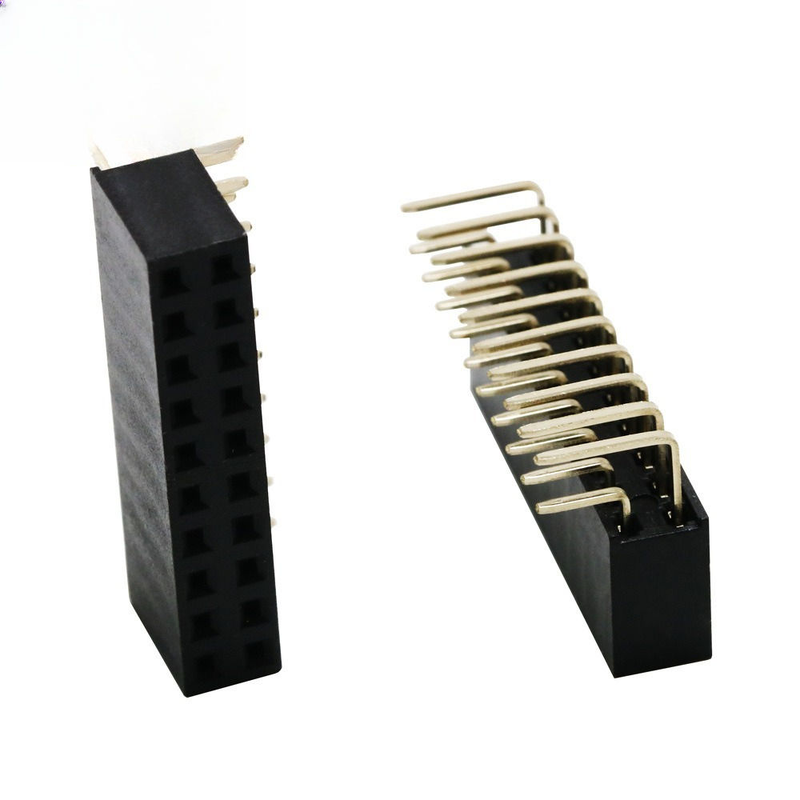

2X10P 20P Double Row Bent Female Header Pitch 2.54mm Pin PBT Material Phosphor Bronze Contacts

En-tête femelle coudé double rangée 2X10P 20P, pas de 2,54 mm, contacts en bronze phosphoreux, matériau PBT

Mise en évidence

• En-tête femelle coudé à angle droit, double rangée, 20 positions, pas standard de l'industrie de 2,54 mm (0,100 pouce), compatible avec les en-têtes mâles à broches de 2,54 mm courants
• Contacts à double faisceau en bronze phosphoreux : force de ressort stable, faible résistance de contact, longue durée de vie des cycles d'accouplement, supérieur aux contacts en laiton ordinaires en cas de vibrations et de cycles thermiques
• Isolant PBT noir ignifuge UL94-V0, bonne résistance à la chaleur pour le processus de soudure à la vague, moins de déformation du boîtier lors de l'assemblage en production de masse
• Terminaison coudée à angle droit pour le routage horizontal carte à carte / carte à câble, économise de l'espace vertical dans le boîtier ; placage et nombre de broches personnalisables pour les projets OEM
• Conforme RoHS et REACH, cohérence des lots stable, prend en charge les prototypes en petites séries et les commandes de fabrication en grand volume

Description du produit

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Guide environnemental et de soudure

Caractéristiques du produit

1. Double rangée 2×10P (total 20 broches), pas de 2,54 mm, terminaison traversante coudée à angle droit pour assemblage horizontal
2. Structure de contact à double faisceau en bronze phosphoreux, maintient une pression de contact fiable dans les scénarios de choc et de vibration
3. Isolant PBT classé UL94-V0, excellente stabilité thermique contre la chaleur de soudure, anti-fissure sous les variations de température
4. Options de placage multiples : étain sur nickel pour les signaux généraux ; flash or sur nickel pour les applications à haute fiabilité / environnement humide
5. Interface de broche carrée standard de 0,64 mm, interopérable avec les séries d'en-têtes mâles de 2,54 mm courantes dans le monde
6. Conforme RoHS, nombre de broches, épaisseur de placage, pions de localisation personnalisables selon les exigences du dessin du client

Avantage du produit

1. Amélioration de la fiabilité des contacts: Contacts à ressort en bronze phosphoreux par rapport au laiton ordinaire, meilleure résistance à la relaxation des contraintes ; la force du ressort de contact reste constante après des insertions répétées, réduit le risque de défaillance intermittente du signal dans les équipements vibrants.
2. Boîtier convivial pour l'assemblage: Le matériau PBT résiste aux températures élevées de soudure à la vague ; faible taux de déformation du boîtier lors de la production de masse, taux de retravail de PCB plus faible par rapport aux alternatives en nylon bon marché.
3. Disposition peu encombrante: La conception coudée à angle droit permet une interconnexion horizontale, idéale pour les appareils avec une faible hauteur interne verticale ; conception de structure mécanique flexible pour votre boîtier.
4. Compatibilité inter-marques: Correspond parfaitement aux en-têtes mâles standard de l'industrie de 2,54 mm ; aucune modification supplémentaire nécessaire lors du remplacement d'équivalents d'autres marques.
5. Conditions commerciales flexibles: Prend en charge les petits MOQ pour les prototypes, optimisation des coûts pour les grands volumes de production ; épaisseur de placage, pion de localisation et modification du nombre de broches disponibles pour les projets personnalisés.

Application

• Cartes de contrôle industriel, modules périphériques PLC, transmission de signaux de capteurs
• Matériel IoT, passerelle, cartes de développement embarquées
• Appareils domestiques intelligents, PCBA de contrôle domestique
• Équipement de test et de mesure, interconnexion de signaux internes d'instruments
• Électronique auxiliaire automobile, connexion de signaux de modules d'alimentation
• PCBA de signaux non critiques médicaux, sous-cartes de contrôle robotique

Options de personnalisation

1. Confirmer la direction de montage : il s'agit d'un type coudé à angle droit à 90 degrés ; sélectionnez le type droit si un accouplement par entrée supérieure verticale est requis.Vérifier le partenaire d'accouplement : doit être associé à un en-tête mâle à broches carrées standard de 2,54 mm (taille de broche de 0,64 mm).Choisir le placage :
2. Étain-nickel : économique pour les applications de signal intérieur générales
3. Placage or-nickel : sélectionnez pour les environnements à forte humidité, vibrants ou les équipements à longue durée de vie attendue
   • Note PCB : concevez le pad traversant correspondant à l'empreinte de la broche coudée ; maintenez la température et le temps de soudure dans la plage spécifiée pour éviter la fusion du PBT.
   • Si vous avez besoin de pions de localisation, d'un nombre de broches spécial ou d'une épaisseur de placage personnalisée, envoyez-nous votre dessin pour un devis.
4. FAQ
5. Q : Puis-je obtenir des échantillons ?
