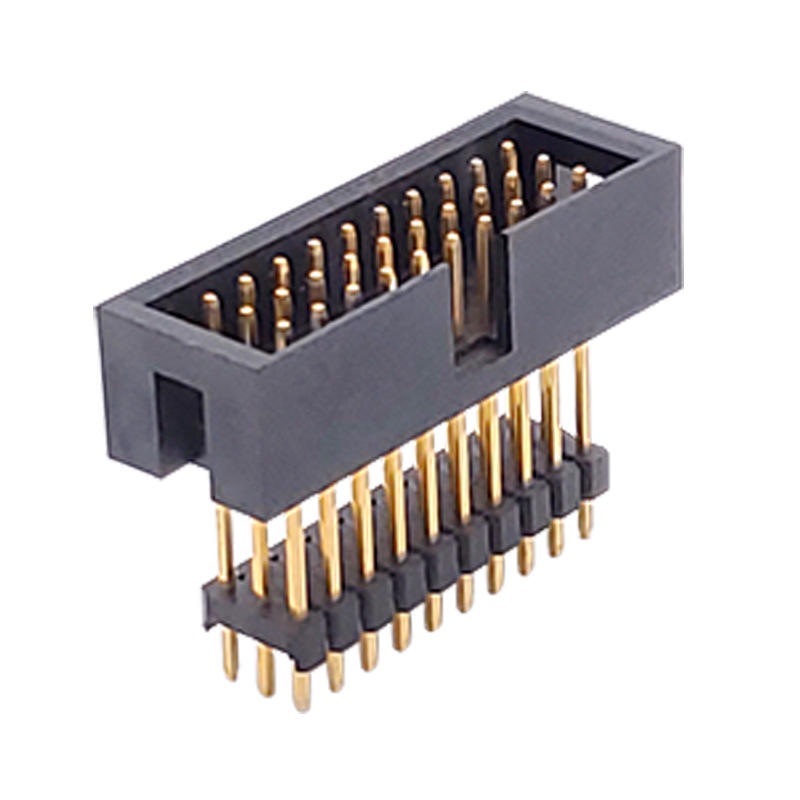

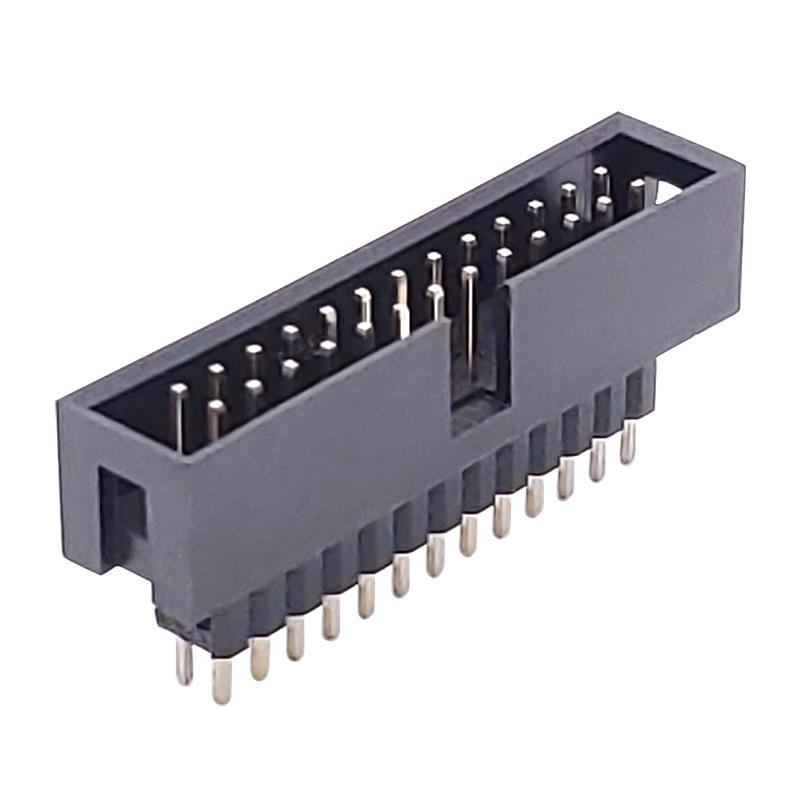

Connecteur à embase boîte 2x5 broches, pas de 2,54 mm, DIP, à deux rangées, douille à broches, en-têtes et boîtiers de fils personnalisables

2.54mm Pitch Black 2x5pin Connecteur de boîte d'en-tête DIP Socket à deux rangées de broches Caps et boîtiers personnalisables

Le point fort

• 2.54mm standard de l'industrie 0.1 ̊ de hauteur, double rangée 2 × 5Pin (10 positions) monture DIP à travers le trou, directement compatible avec les ensembles de câbles à ruban IDC courants
• Casque PBT noir enveloppé UL94V-0 avec fente anti-erreur de clé, évite l'accouplement inverse et la flexion des broches lors de l'assemblage en série
• Les contacts carrés en laiton prennent en charge les options de placage or/étain, la transmission stable du signal dans des conditions de vibration
• Personnalisation complète: longueur d'épingle, épingle manquante, épaisseur de placage, correspondance du boîtier de fil disponible; conforme à RoHS & REACH pour les projets mondiaux
• Une soudure DIP robuste par trou fournit une force de maintien mécanique supérieure pour les applications de PCB de qualité industrielle

Description du produit

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Environnement et guide de soudage

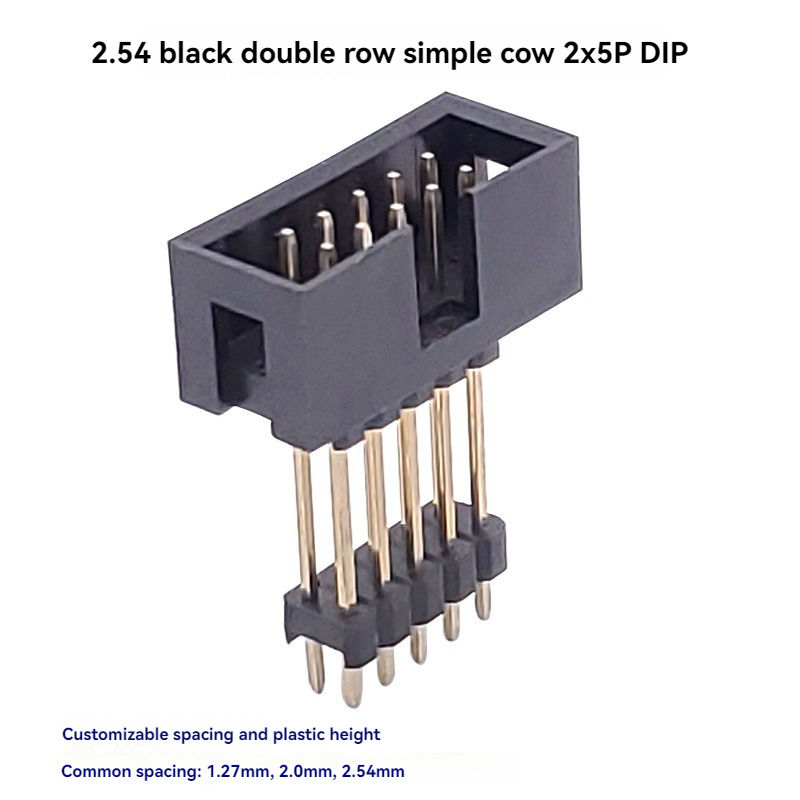

Cet en-tête de boîte à double rangée 2×5Pin de 2,54 mm d'envergure (en-tête enveloppé) est un connecteur PCB mâle de type DIP à trous.il est conçu pour l'interconnexion câble-plaque et plaque-plaqueNous soutenons les dimensions personnalisées des broches, les spécifications de plaquage, les spécifications de l'isolateur anti-flamme noir, les spécifications de l'isolateur anti-flamme noir, les spécifications de l'isolateur anti-flamme noir, les spécifications de l'isolateur anti-flamme noir et les spécifications de l'isolateur anti-flamme noir.et le boîtier de fil correspondant pour satisfaire le prototype, la production de masse et les exigences des projets OEM.

Caractéristiques du produit

1. La hauteur standard est de 2,54 mm, double rangée 2×5P, 10 contacts au total, montage DIP à travers le trou du PCB
2. Un boîtier enveloppé protège les broches contre la déformation lors de la manipulation, de l'assemblage et du transport
3. Fente de clé de polarisation intégrée pour empêcher l'insertion inverse, réduire le risque de court-circuit dans la production en série
4. PBT noir UL94V-0 boîtier ignifuge, large plage de température de fonctionnement
5. Pins de contact en laiton carré, alternatives de revêtement multiples (étain, or flash, or sélectif)
6. hautement personnalisable: longueur d'épingle, disposition spéciale de l'épingle manquante, épaisseur de placage personnalisée, boîtiers de fil assortis
7. Conformité RoHS, REACH; adapté aux processus d'assemblage automatisé et de soudure manuelle
8. Interopérabilité parfaite avec les connecteurs de câble à ruban plat IDC de 2,54 mm

Avantages du produit

1. Ensemble anti-erreur: Tissu + clé de polarisation éliminer les dommages de l'insertion inverse, plus faible taux de défauts pour la production en série, par rapport aux têtes d'épingles non enveloppées
2. Forte fiabilité mécanique: Le soudage par trou par DIP offre une rétention de PCB beaucoup plus forte que la version SMT, fonctionne bien dans des scénarios de choc et de vibration
3. Compatibilité à grande échelle: Completement compatible avec les prises de câbles à ruban IDC de 2,54 mm, raccourcit le cycle d'approvisionnement en composants pour les ingénieurs
4. Capacité de personnalisation flexible: Prend en charge la longueur modifiée des broches, la conception des broches manquantes, l'épaisseur variable de l'or et les boîtiers en fil de support pour les exigences non standard du projet
5. Balance coût/performance: version plaquée en étain pour les biens de consommation de grande quantité; variante plaquée en or pour les ports de test / débogage par appariement répété; une plateforme de numéro de pièce couvre plusieurs niveaux de coût
6. Contrôle de qualité cohérent: Inspection dimensionnelle stricte des broches carrées et de la position de la clé du boîtier pour garantir la cohérence de l'accouplement par lot.

Application du projet

• Modules de commande industriels, interfaces de signaux périphériques PLC
• Appareils IoT, passerelles et interconnexions internes de capteurs
• Appareils auxiliaires médicaux (autres que les implants), appareils d'essai et de mesure
• Équipement d'automatisation, transfert de signaux du servo-conducteur
• Appareils électroniques de consommation, appareils ménagers
• Robotique, matériel de surveillance de la sécurité
• Tableaux de prototypage, kits de développement, équipements électroniques pédagogiques

Options de personnalisation

1. Type de montage: Sélectionnez cette version droite DIP lorsque les prises de connecteur d'accouplement sont verticalement depuis le côté supérieur du PCB; choisissez la variante à angle droit si le câble sort horizontalement du bord du PCB
2. Sélection du revêtement:
   • Plaquage d'étain: idéal pour l'assemblage unique du produit final, rentable
   • Flash or / or sélectif: choisir pour les interfaces de test, les ports de débogage, les modules nécessitant une prise-décharge fréquente
3. Confirmer la paire d'accouplement: Lors de la conception de PCB, vérifier le partenaire d'accouplement est la prise de ruban IDC standard de 2,54 mm; ne pas compter uniquement sur la valeur de l'emplacement, double-vérifier le contour du boîtier et la position de la clé
4. Longueur d'épingle personnalisée: Longueur standard des broches pour les circuits imprimés de 1,6 mm; informez-nous si vous avez besoin de broches plus longues ou plus courtes pour les cartes de circuits imprimés épaisses ou minces
5. Condition environnementale: Pour un environnement industriel à vibrations élevées, privilégiez un en-tête de boîte DIP plutôt qu'un en-tête de broche non enveloppé pour une meilleure protection contre les déséquilibres
6. Aménagement spécial: Contactez notre équipe d'ingénieurs si vous avez besoin d'un arrangement de broche manquante ou de la position de l'encoche personnalisée
