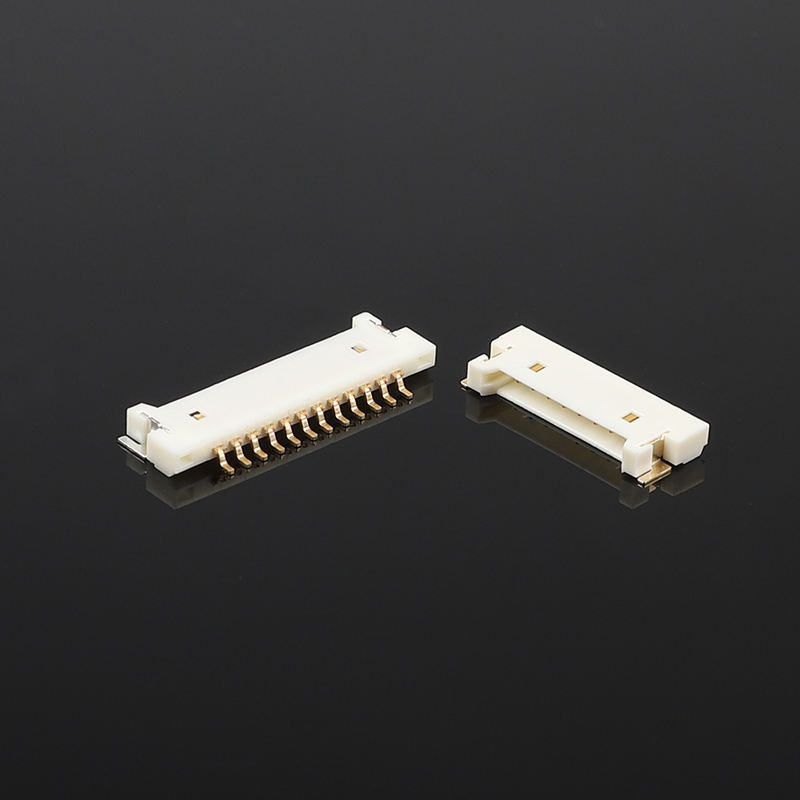

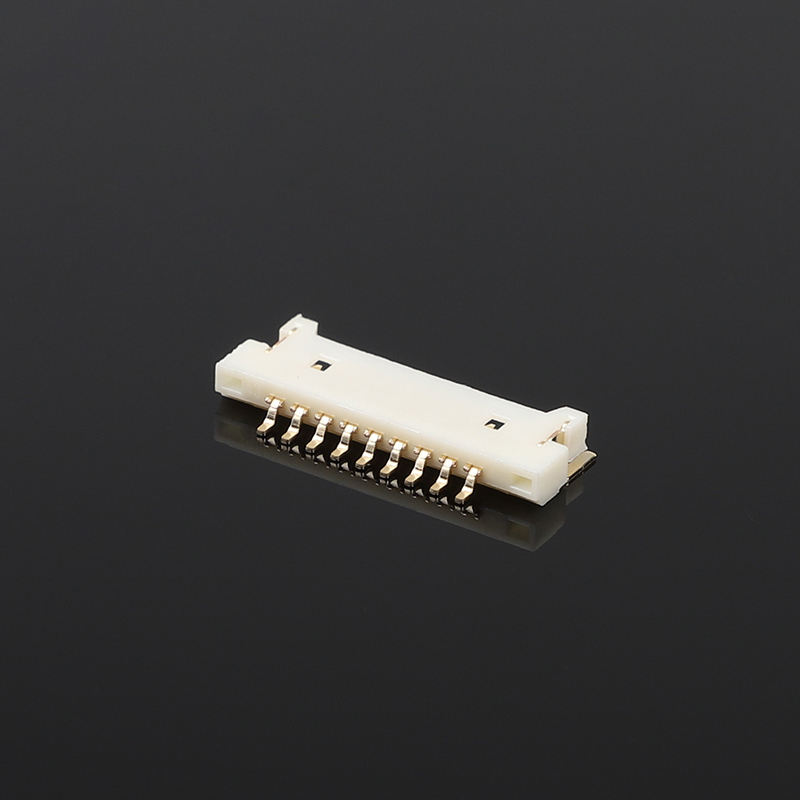

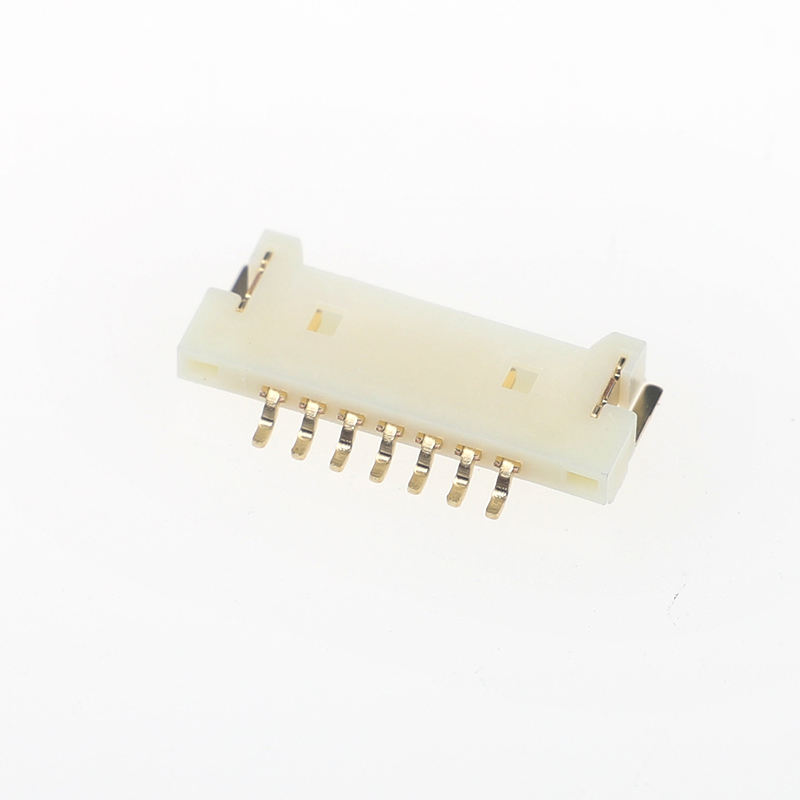

1.25 Ultra-Mince Connecteur Patch Horizontal Entièrement Plaqué Or | WT125JW
Points forts du produit
- Connecteur femelle horizontal CMS à pas de 1,25 mm, profil ultra-bas, remplacement direct de la série Molex 51146
- Contact entièrement plaqué or pour anti-oxydation, signal stable sous vibration et environnement humide

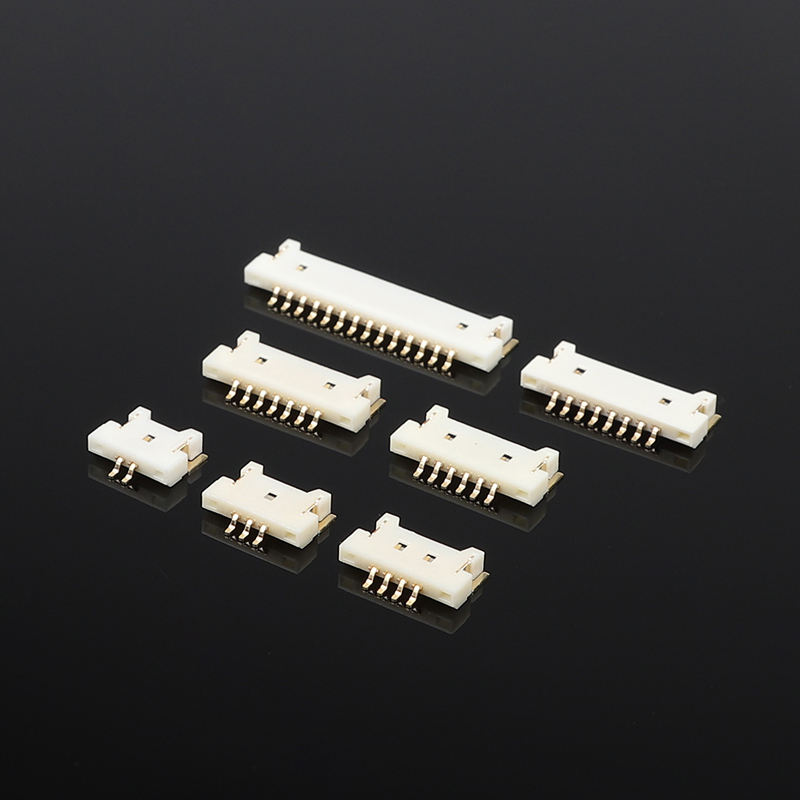

- 2 à 20 positions disponibles, emballage en bande et bobine pour assemblage CMS à haute vitesse
- Conception polarisée + verrouillage par friction anti-mésaccouplement, empêche la déconnexion accidentelle
- Conforme RoHS / REACH, boîtier UL94V-0 haute température pour soudure par refusion sans plomb
Spécifications techniques
Paramètres mécaniques généraux
| Article |
Spécification |
| Pas |
1.25 mm |
| Type |
Connecteur femelle horizontal CMS (fil-à-carte) |
| Nombre de broches |
2 à 20 positions |
| Rangée |
Rangée unique |
| Orientation d'accouplement |
Horizontal / Équerre par rapport au PCB |
| Montage |
Montage en surface CMS, emballage en bande et bobine |
| Polarisation |
Oui, anti-insertion incorrecte |
| Verrouillage |
Verrouillage par friction pour un accouplement sécurisé |
| Référence croisée |
Série Molex 51146 |
Caractéristiques matérielles et électriques
| Article |
Spécification |
| Matériau du contact |
Bronze phosphoreux |
| Placage du contact |
Entièrement plaqué or sur base nickel |
| Matériau du boîtier |
Thermoplastique haute température, UL94V-0 |
| Courant nominal |
1A par broche (AWG 28-32) |
| Tension nominale |
125V AC/DC |
| Résistance de contact max. |
≤ 20 mΩ |
| Résistance d'isolement min. |
≥ 1000 MΩ |
| Tension de tenue |
500V AC / 1 min |
Guide environnemental et de soudure
| Article |
Spécification |
| Température de fonctionnement |
-40 ℃ ~ +105 ℃Alibaba.co... |
| Température de stockage |
-25 ℃ ~ +60 ℃ |
| Profil de soudure |
Conforme au profil de refusion CMS sans plomb (pic max 260 ℃) |
| Conformité |
RoHS, REACH |
| Remarque |
Ne pas appliquer de contrainte mécanique pendant ou après la soudure par refusion |
Caractéristiques du produit
- Montage CMS horizontal à angle droit ultra-mince, faible occupation de l'espace sur la carte pour une conception d'appareil mince
- Base de contact en bronze phosphoreux avec placage or complet, faible résistance de contact, excellente performance anti-corrosion et anti-oxydation
- Fonction de clé de polarisation pour éviter l'insertion inversée ; verrouillage par friction intégré assure un accouplement stable, anti-chute sous choc vibratoire
- Boîtier : thermoplastique UL94V-0 résistant aux hautes températures, compatible avec le profil de soudure par refusion sans plomb standard
- 2 à 20 positions configurables ; correspond exactement à l'empreinte PCB Molex 51146, remplacement direct sans modification du PCB
- Porte-bande et bobine pour pick-and-place automatique ; options de nombre de broches et de placage personnalisées disponibles pour les projets OEM
Avantages du produit
- Remplacement direct: Empreinte 1:1 compatible avec Molex 51146, aucune refonte de PCB requise, réduction du cycle de projet et du risque de migration de nomenclature
- Contact entièrement plaqué or: Comparé à la version standard plaquée étain, meilleures performances pour les applications à forte humidité, sujettes aux vibrations, longue durée de vie, risque réduit de connexion intermittente
- Facile à fabriquer: Disposition des pastilles CMS optimisée, porte-bande et bobine stables, rendement élevé de pick-and-place pour la production de masse
- Personnalisation flexible: Supporte le nombre de broches personnalisé, l'épaisseur du placage, l'emballage spécial pour les projets OEM/ODM
- Alternative optimisée en coût: Chaîne d'approvisionnement nationale stable, délai de livraison plus court par rapport aux pièces d'origine importées, coût total compétitif pour les commandes de volume moyen à élevé
Application
- Électronique grand public : Petits appareils ménagers, appareils portables, panneaux intelligents, équipements portables
- Module d'affichage et tactile : Connexion de signal interne d'écran LCD / OLED, modules d'écran tactile
- Contrôle industriel : Capteurs compacts, petits contrôleurs, équipements de sécurité et d'alarme
- Dispositif médical : Instruments médicaux portables (connexion de niveau de signal uniquement)
- IoT et matériel intelligent : Nœuds de capteurs intelligents, modules de communication miniatures
Guide de sélection client
- Sélection du nombre de broches: Confirmer les canaux de signal/alimentation réels ; sélectionner 2 à 20P en conséquence. Éviter un nombre de broches excessif pour économiser de l'espace sur le PCB.
- Choix du placage: Choisir la version entièrement plaquée or pour les exigences de forte humidité, de vibration, de longue durée de vie ; alternative plaquée étain disponible pour les projets à usage général sensibles au coût.
- Conception du PCB: Suivre la disposition des pastilles recommandée pour WT125JW (identique à l'empreinte Molex 51146). Ne pas modifier la taille des pastilles arbitrairement.
- Rappel d'accouplement: Utiliser un boîtier d'accouplement et des cosses à sertir compatibles avec la série 51146 ; utiliser un calibre de fil AWG 28-32.
- Assemblage: Doit utiliser la bande et la bobine pour le CMS automatique ; l'assemblage manuel est autorisé uniquement pour les prototypes en petits lots.
- Soudure: Suivre strictement la courbe de température de refusion sans plomb ; éviter la refusion répétée à haute température.
FAQ
1. Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2. Q : Je ne trouve pas le produit dans votre catalogue, pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prend environ 35 à 45 jours.
3. Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons gratuits de connecteurs pour les tests. Mais vous devez payer les frais d'expédition.
4. Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours.
5. Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous sommes responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise
R : Respecte strictement la norme ISO9001, IQC, OQC, IPQC, QA représentent 10 % de notre département qualité. Tous nos produits seront testés par CCD.
8. Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de faire tous leurs prix sur une liste, et les prix changent toujours en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous confirmerons soigneusement un par un et vous donnerons une liste de spécifications et de prix.
9. Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés
pour nos clients auparavant (principalement des faisceaux de câbles). Concernant l'emballage personnalisé, il n'y a pas de problème pour que nous mettions votre logo ou d'autres informations sur l'emballage. Il suffit de préciser que cela entraîne des coûts supplémentaires.
10. Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
