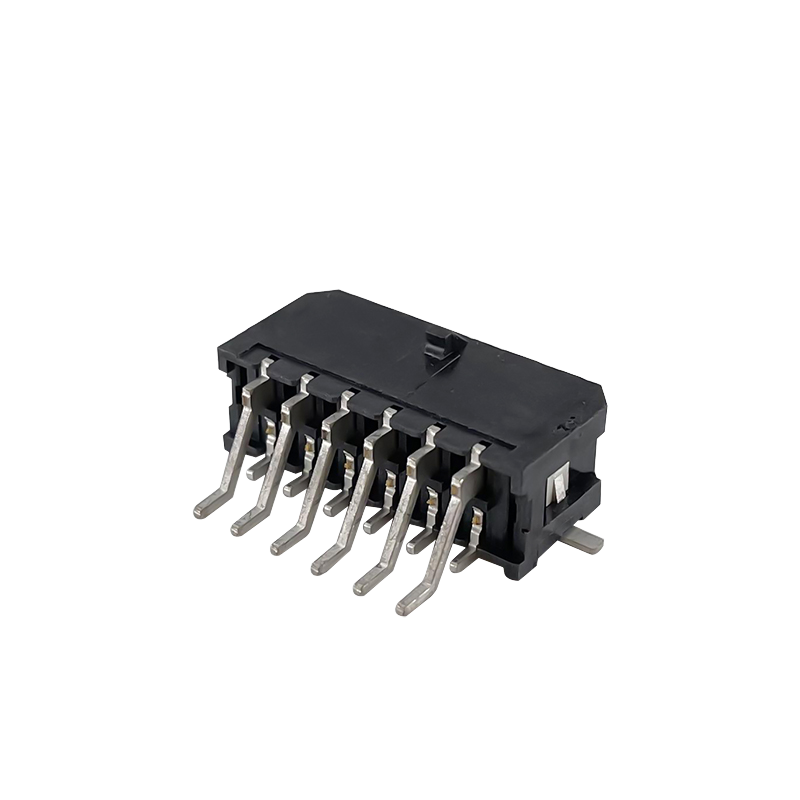

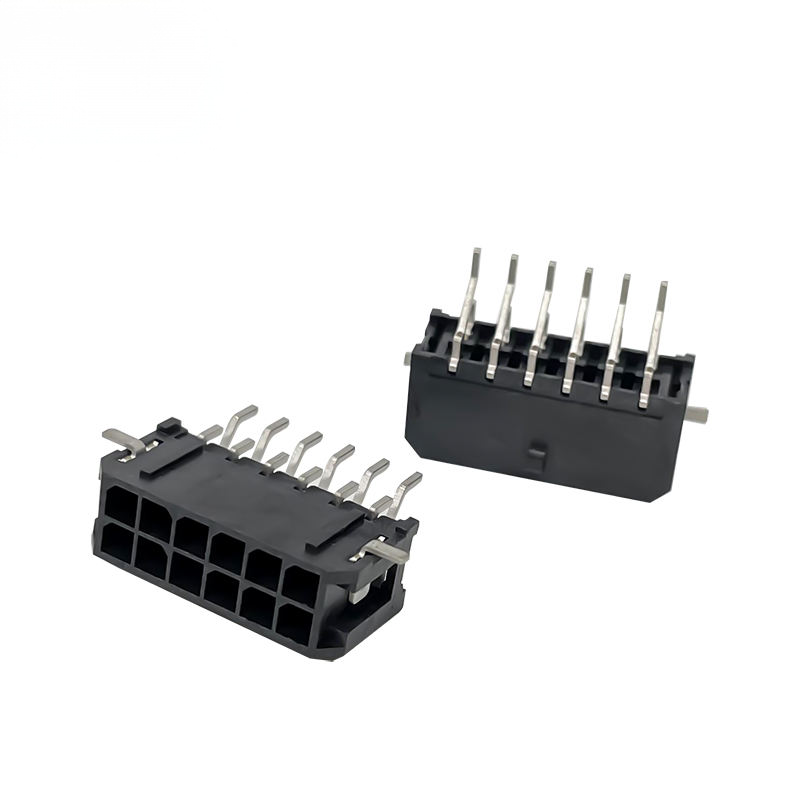

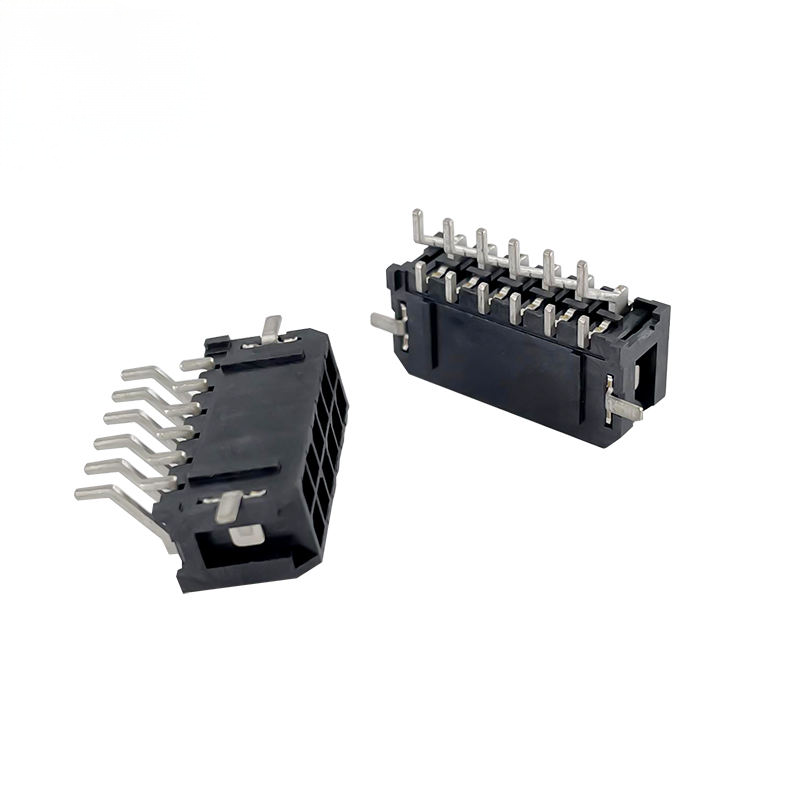

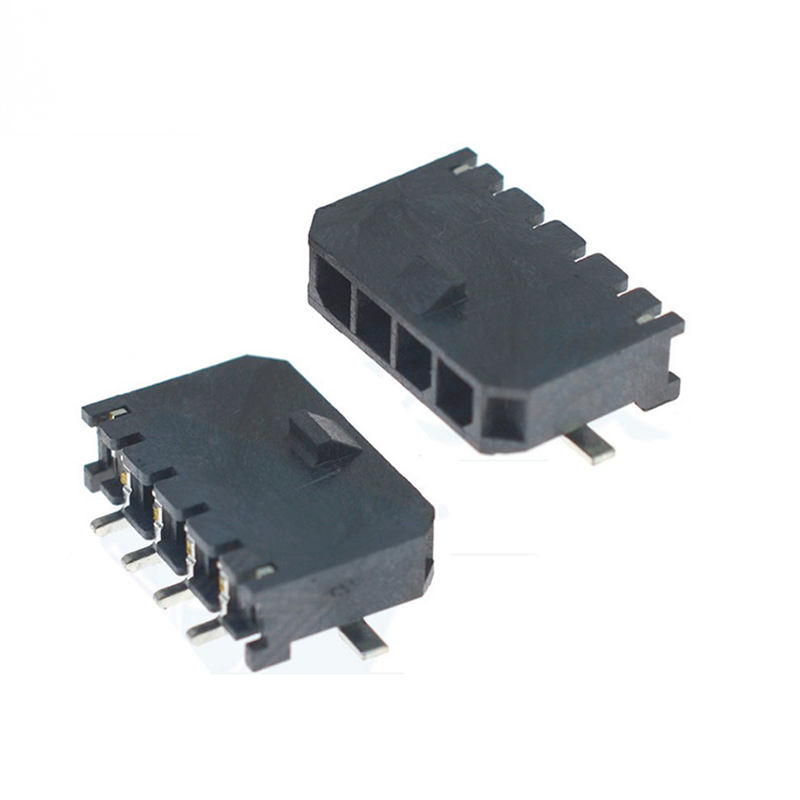

Molex 43025 Micro-Fit 3.0MM R/A SMT Connecteur de plaquette féminin (série MX3.0) Double rangée.
Points forts du produit
- 3Wafer SMT mâle à double rangée à angle droit de 0,0 mm de hauteur, cross-compatible avec la série Molex 43025 Micro-Fit 3.0
- Options de circuits multiples: 2x6 / 2x7 / 2x8 / 2x10 / 2x12 broches, transmission mixte du signal de puissance
- Soudage par reflux à la surface, idéal pour l'assemblage automatisé de PCB à volume élevé
- Polarisation positive et conception de verrouillage, empêcher l'insertion erronée et la déconnexion accidentelle
- Conformité RoHS et REACH; boîtier UL94V-0, option à faible teneur en halogènes disponible
- Contact double faisceau phosphore-bronze; plaquage électrique en étain/or facultatif pour différentes exigences de fiabilité
Spécifications techniques
Paramètres mécaniques généraux
| Nom de l'article |
Spécification |
Les commentaires |
| Le tonnerre |
30,00 mm |
Deux rangées |
| Le type |
La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon. |
Télécommandes |
| Circuits disponibles |
2x6, 2x7, 2x8, 2x10, 2x12 broches |
Nombre de broches personnalisé sur demande |
| Matériel de logement |
Le polypropylène est utilisé. |
UL94V-0, Noir |
| Matériau de contact |
Phosphore Bronze |
Retention élevée du ressort |
| Plaquage par contact |
Étain sur nickel / éclair d'or |
Or pour le signal de haute fiabilité |
| Cycles d'accouplement |
30 cycles |
Exigence standard de l'industrie |
| Épaisseur de PCB adaptée |
00,8 à 1,6 mm |
PCB de type FR‐4 |
| Emballage |
Tape et bobine |
Pour le montage automatique SMT |
Caractéristiques matérielles et électriques
| Nom de l'article |
Spécification |
Les commentaires |
| Courant nominal |
5 A par contact |
Appareils de traitement des eaux uséesLe raton électrique... |
| Voltage nominal |
250 V CA/CC |
|
| Max. Résistance au contact |
≤ 10 mΩ |
Le niveau de tension doit être supérieur à 100 mA. |
| Min. Résistance à l'isolation |
1000 MΩ |
Test en courant continu de 500 VMolex |
| Voltage résistant diélectrique |
1000 V AC / 1 min |
Aucune panne, fuite < 5 mA |
| Température de fonctionnement |
-40 °C à +105 °C |
Conservation à -40°C à +125°CMolex |
| Conformité |
RoHS, REACH SVHC |
Facultatif à faible teneur en halogènes |
Guide environnemental et de soudure
| Nom de l'article |
Spécification |
Notes pour l'ingénieur |
| Profil de soudage par reflux |
260 °C maximum, durée de pointe de 5 à 10 s |
Ne pas dépasser 265 °C; éviter une exposition prolongée à la chaleur |
| Montage SMT |
Tape-and-reel, compatible avec le pick-and-place |
Aucune soudure à la plongée manuelle n'est recommandée |
| Résistance aux vibrations |
10 à 2000 Hz, 10 g |
Aucune interruption de contact |
| Résistance aux chocs |
50 g, 11 ms |
Répondre à la norme industrielle générale |
| Condition de stockage |
Température de 5 à 30 °C, humidité < 60% RH |
Emballage anti-humidité; éviter les gaz corrosifs |
Caractéristiques du produit
- Départ horizontal à angle droit, orientation latérale du câble, réduction de l'occupation de la hauteur verticale du PCB
- Fonction de verrouillage de polarisation complète, éviter les dommages de l'accouplement inverse au PCB et au harnais.
- Structure de contact à double faisceau, contact stable sous vibration et cycle de température
- Emplacement de la surface de montage SMT, correspondant au profil de reflux standard; emballage en ruban adhésif pour le pick-and-place
- Configurations de broches multiples: 2x6, 2x7, 2x8, 2x10, 2x12 positions pour une sélection flexible du projet
- Casque: PA66 Nylon UL94V-0; contact: bronze phosphoré; revêtement: étain-sur-nickel / flash or optionnel
- Conforme à la directive RoHS et à la directive REACH; test de fil lumineux pour appareils électroménagers et produits industriels
Avantages du produit
- Économie d'espace sur les PCB: sortie horizontale à angle droit, résout la conception de l'enceinte verticalement limitée en hauteur
- Efficacité de l'assemblage: Emballage en bobine SMT complet, ligne SMT directement ajustée, coût d'assemblage manuel réduit par rapport au type travers-trous
- Résistant à l'erreur de prise: clé de polarisation intégrée, élimine le risque d'insertion inverse pour la production en série
- Option de coût flexible: plaquage en étain pour la réduction des coûts du circuit électrique; éclairage doré pour le tracé du signal de haute fiabilité
- Compatibilité par glissement: Form-fit-function compatible avec le système Molex 43025 Micro-Fit 3.0, échange direct pour le remplacement de la BOM
- Une forte anti-vibration: Le contact en bronze à double faisceau de phosphore maintient une résistance stable sous vibration et cycle thermique
- Prêt pour plusieurs broches: stock à double rangée de 6 à 12 broches disponible, prototype de support et commandes de production en série
Application du projet
- Contrôle industriel: modules PLC, servo-conducteur, harnais de signaux de puissance du capteur
- Produits électroniques de consommation: alimentation électrique, appareil ménager, connexion à la carte mère des équipements intelligents
- Nouvelle énergie: petit système de gestion de la batterie, module de charge, pilote de puissance LED
- Équipement de bureau: imprimante, scanner, câblage interne du terminal POS
- Dispositif médical (non implanté): interconnexion interne de l'équipement d'essai
- Sécurité et automatisation: contrôle d'accès, équipement de surveillance connexion de carte à câble
Guide de sélection des clients
- Sélection du nombre de broches: Confirmez les canaux de puissance + de signal requis; nous fournissons des variantes 2x6 / 2x7 / 2x8 / 2x10 / 2x12. Contactez-nous pour d'autres personnalisations du nombre de broches.
- Choix du revêtement:
- Étain-nickel: Circuit électrique général, rentable, environnement intérieur normal
- Flash d'or: équipement critique pour le signal, vibration élevée, longue durée de vie
- Le dépôt de PCB: Conçu pour les PCB FR-4 d'une épaisseur de 0,8-1,6 mm; vérifier le motif du sol avant la libération des PCB.

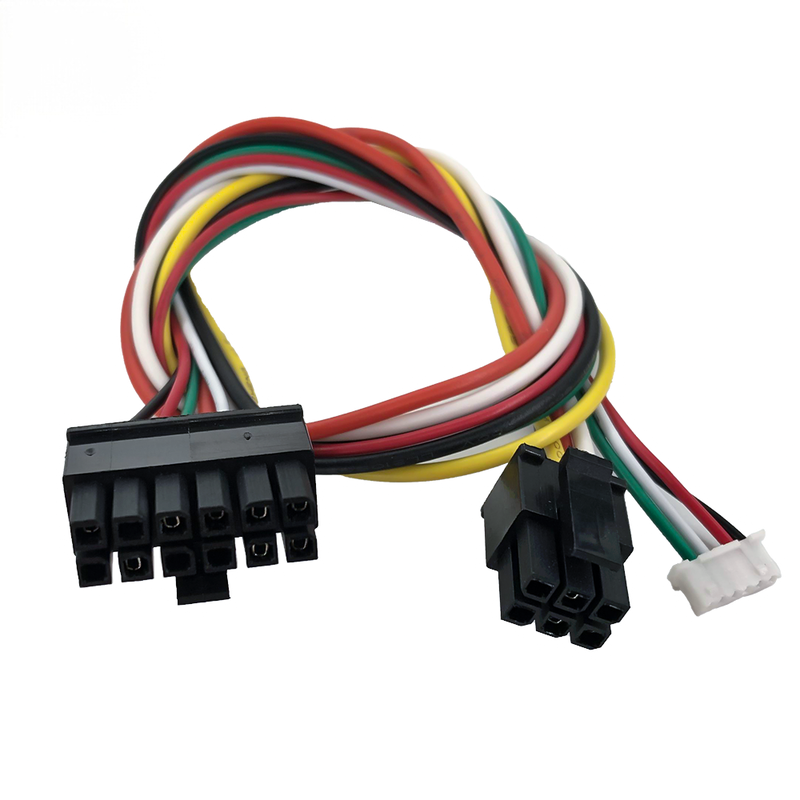

- Counterpartie d'accouplementConfirmez la plage AWG du terminal (20-30 AWG) pour votre jauge de câbleMolex.
- Avertissement thermique: Suivez notre courbe de reflux recommandée; la température excessive endommagera le boîtier en nylon.
- Environnement: Pour les environnements à haute humidité/corrosifs, choisissez la version de contact plaquée or.
Questions fréquentes
1. Q: Avez-vous un catalogue? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits?
R: Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2Je ne trouve pas le produit dans votre catalogue.Logue, tu peux faire ce produit pour moi?
R: Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir de quel produit vous avez besoin et combien vous en voulez. Si nous n'en avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire.Pour votre référence, la fabrication d'un moule ordinaire prendra environ 35-45 jours.
3. Q: Pouvez-vous fournir un échantillon? Ces échantillons sont-ils gratuits?
R: Oui, nous fournissons 5 à 10 pièces d'échantillons gratuits de connecteurs pour les tests.
4Q: Quel est votre délai de livraison?
R: Les marchandises en stock sont livrées dans un délai de 1 jour; les marchandises personnalisées sont livrées dans un délai de 5-7 jours
5. Q: Comment expédier ma commande?
R: Pour les petits colis, envoyez-les par express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard.Nous sommes responsables de tout dommage causé au produit pendant la livraison.
6. Q: Quel type de paiement acceptez-vous? Puis-je payer en RMB?
A: Nous acceptons T/T ((Transfert bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q: Que pensez-vous du contrôle qualité de votre entreprise
R: Nous nous conformons strictement à la norme ISO9001, IQC, OQC, IPQC, QA occupent 10% de notre département qualité.
8J'ai besoin de votre liste de prix de tous vos produits.
R: Nous n'avons pas de liste de prix pour tous nos produits.et les prix changent toujours à cause du coût des matériaux et de la quantitéEt vous pouvez nous donner une liste de tous les articles dont vous avez besoin; nous confirmerons soigneusement un par un et vous donner une spécification et une liste de prix
9Q: Pouvez-vous faire des produits personnalisés et des emballages personnalisés?
R: Oui. Nous avons fait beaucoup de personnalisé
Pour ce qui est de l'emballage personnalisé, il n'y a pas de problème pour nous de mettre votre logo ou d'autres informations sur l'emballage.Je dois juste souligner que cela entraîne des coûts supplémentaires.
10Q: Quels certificats avez-vous?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Il est également possible d'obtenir des certificats de conformité avec les normes de qualité de l'Union.
