Les connecteurs de circuits imprimés de type 2510 sont utilisés pour les circuits imprimés de type JST.
Points forts du produit

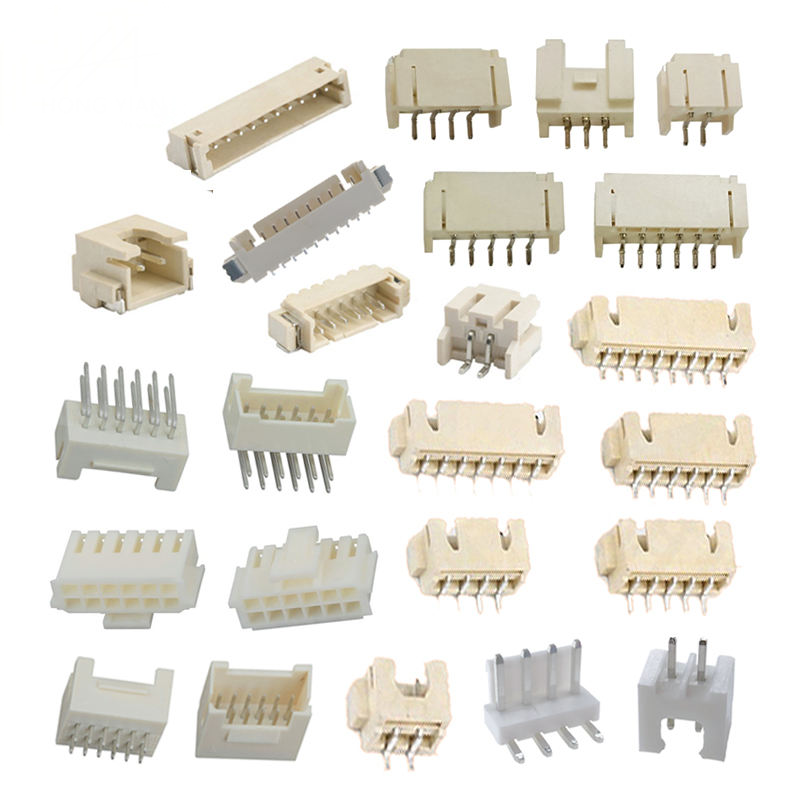

- Plate-forme à plusieurs emplacements:1.25 mm / PH2.0 mm / XH2.54 mm / 2510 2.54 mm, dépôt de pièces compatibles avec les normes JST

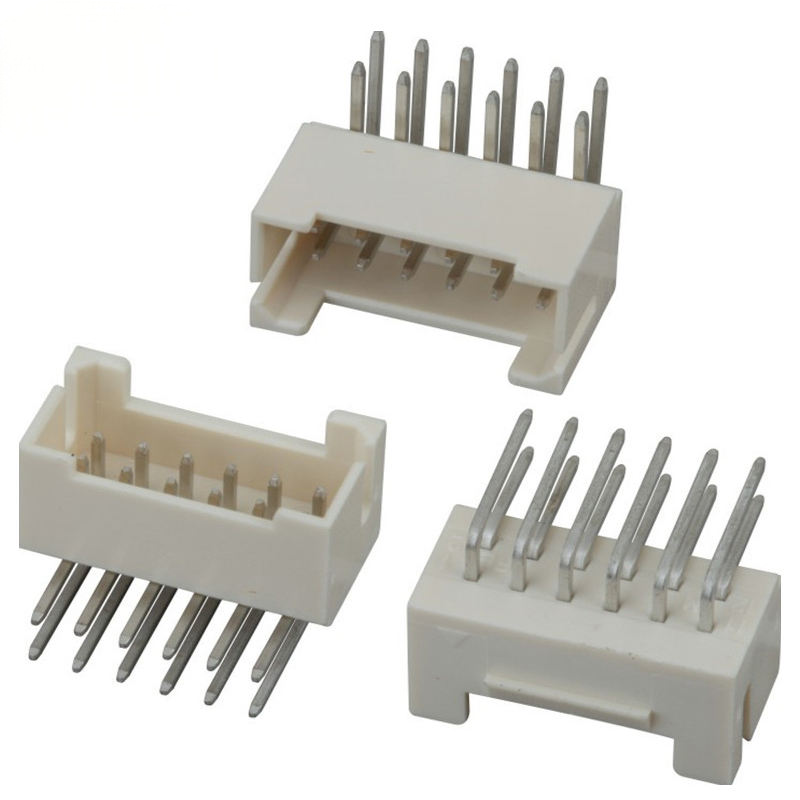

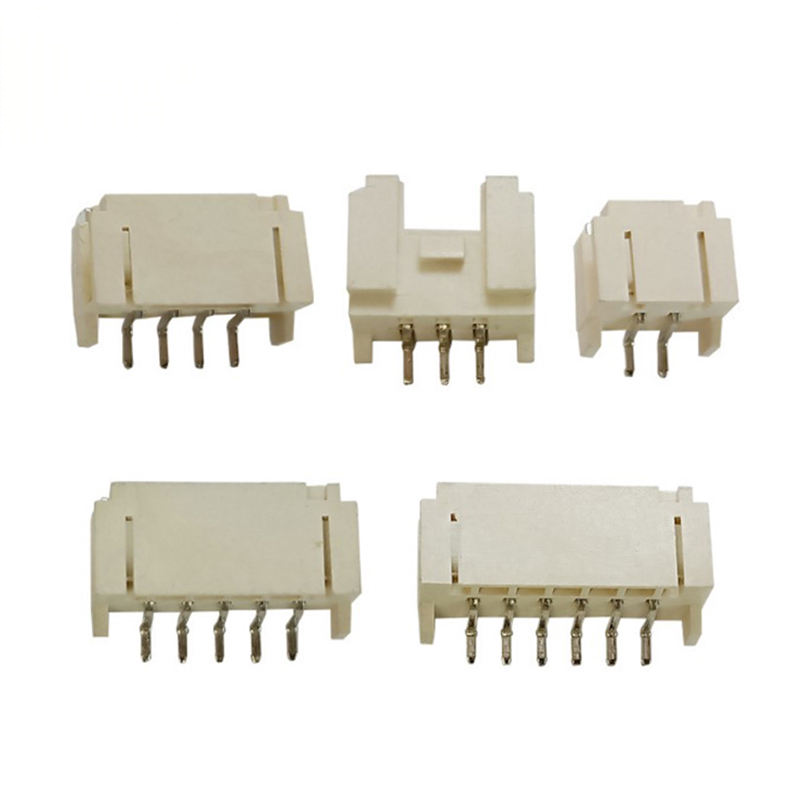

- Options de double montage:Tête de plaquette masculine verticale (droit) et à angle droit (R/A 90°), THT trou à travers pour assemblage de PCB standard
- Système complet de crimping: en-tête de PCB + boîtier en plastique + bornes de crimping, nombre d'épingles 2-20P à une rangée
- Conforme à la directive RoHS et à la directive REACH; matériau isolant UL94-V-0; contacts en phosphore-bronze plaqués d'étain pour une transmission stable du signal et de l'énergie
- Optimisé pour la production de masse: performances de crimp stable, faible accouplement par force d'insertion, coût compétitif par rapport aux pièces de marque d'origine
Spécifications techniques
Paramètres mécaniques généraux
| Nom de l'article |
Spécification |
| Le piment disponible |
1Pour les appareils de traitement des eaux usées, la valeur maximale de l'échantillon doit être égale ou supérieure à: |
| Nombre de broches |
2 à 20 positions, rangée unique |
| Type de montage |
L'échantillon doit être présenté à l'échantillon au moment de la prise en charge. |
| Cycles d'accouplement |
Au moins 300 cycles |
| AWG du fil applicable |
AWG#30-#22 (dépend de la variante de hauteur) |
| Support de l'épaisseur du PCB |
1PCB standard de 0,6 mm |
| Structure de la serrure |
Blocage positif par friction |
Caractéristiques matérielles et électriques
| Nom de l'article |
Spécification |
| Matériau de contact |
Phosphore Bronze |
| Plaquage par contact |
Norme en acier mat; éclairage doré facultatif |
| Isolateur de boîtier |
PA66, indice de flamme UL94‐V‐0 |
| Courant nominal (par broche) |
1.0A‐3.0A, sous réserve de la variante de pignon; dératé à température ambiante élevée |
| Voltage nominal |
250 V CA/CC |
| Résistance au contact initial |
≤ 10 mΩ |
| Résistance à l'isolation |
≥ 1000 MΩ |
| Résistant à la tension |
1000V AC / 1 minute, aucune panne |
Guide environnemental et de soudure
| Nom de l'article |
Spécification |
| Température de fonctionnement |
-25°C à +85°C (y compris la température de montée du courant) |
| Processus de soudure |
Soudage à l'onde pour les têtes de THT; soudage standard par trou |
| Température et temps de soudure suggérés |
260 °C maximum, ≤ 5 secondes d'immersion dans les broches |
| Conformité |
RoHS 2.0, REACH |
| Condition de stockage |
Sec à l'intérieur, éviter les gaz corrosifs, -10°C ~ +40°C |
Caractéristiques du produit
- Double orientation: ligne droite verticale pour le câblage d'entrée supérieure; angle droit R/A pour le routage des câbles d'entrée latérale, liberté de disposition flexible des PCB
- Position unique rangée de 2 à 20, tolérance constante de l'envergure des broches ± 0,05 mm, garantit un accouplement précis et évite les dommages dus à une insertion erronée
- Faisceaux de contact en bronze phosphoreux avec plaquage d'étain; plaquage au flash en or en option pour les projets à cycle élevé / environnement corrosif
- PA66 matériau de boîtier UL94‐V‐0, anti-âge, bonne résistance thermique pour le processus de soudage par reflux et par ondes
- Conception du verrou de fermeture par friction positive sur le boîtier, améliore les performances anti-extraction dans des conditions de vibration modérées
- Solution complète de terminaison des crimps: terminaux et boîtiers de crimps assortis fournis ensemble; travaux avec des outils de crimps industriels standard
- Compatibilité mécanique avec l'empreinte de type JST; aucune modification de l'empreinte de PCB n'est requise pour les projets de remplacement
- Contrôle de qualité strict des entrées et des sorties: contrôle dimensionnel, résistance au contact, test de résistance diélectrique par lot
Avantages du produit
- L'approvisionnement à guichet unique pour plusieurs sites: couvrir les spécifications de câble à carte couramment utilisées de 1,25 / 2,0 / 2,54 mm, réduire votre charge de travail de gestion de BOM multi-fournisseur
- Flexibilité de la mise en page: les options d'en-tête verticale et à angle droit s'adaptent à l'espace de boîtier serré, évitent les conflits de routage des câbles sur les PCB compacts
- Remplacement de l'équipement par démarrage optimisé en fonction des coûts: mécaniquement compatible avec le style JST, raccourcit les délais et réduit le coût des composants sans redessiner la disposition des PCB
- Convient à la production de masse: qualité stable du terminal de crimping, compatible avec les équipements de crimping standard; faible taux de défaillance pour l'atelier de harnais
- Sélection du revêtement à double qualité: plaqué d'étain pour les projets réguliers à coût élevé; flash or pour les dispositifs à forte vibration / cycle d'accouplement
- Couverture QC complète: dimension mécanique, performance électrique, documents de certification des matériaux disponibles pour l'audit du client
Application du projet
- Électronique grand public: appareils électroménagers, modules de maison intelligente, câblage interne du ventilateur et du moteur, panneaux de pilotage LED
- IoT et matériel embarqué: modules de capteurs, connexions internes de batteries, cartes de contrôle
- Équipement industriel: petits contrôleurs industriels, équipement d'essai, interconnexion interne de la puissance du signal de l'instrument
- Imprimantes 3D et équipements de réglage automatique, matériel d'automatisation de bureau, câblage interne médical non critique
Questions fréquentes
1. Q: Avez-vous un catalogue? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits?
R: Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2Je ne trouve pas le produit dans votre catalogue.Logue, tu peux faire ce produit pour moi?
R: Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir de quel produit vous avez besoin et combien vous en voulez. Si nous n'en avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire.Pour votre référence, la fabrication d'un moule ordinaire prendra environ 35-45 jours.
3. Q: Pouvez-vous fournir un échantillon? Ces échantillons sont-ils gratuits?
R: Oui, nous fournissons 5 à 10 pièces d'échantillons gratuits de connecteurs pour les tests.
4Q: Quel est votre délai de livraison?
R: Les marchandises en stock sont livrées dans un délai de 1 jour; les marchandises personnalisées sont livrées dans un délai de 5-7 jours
5. Q: Comment expédier ma commande?
R: Pour les petits colis, envoyez-les par express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard.Nous sommes responsables de tout dommage causé au produit pendant la livraison.
6. Q: Quel type de paiement acceptez-vous? Puis-je payer en RMB?
A: Nous acceptons T/T ((Transfert bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q: Que pensez-vous du contrôle qualité de votre entreprise
R: Nous nous conformons strictement à la norme ISO9001, IQC, OQC, IPQC, QA occupent 10% de notre département qualité.
8J'ai besoin de votre liste de prix de tous vos produits.
R: Nous n'avons pas de liste de prix pour tous nos produits.et les prix changent toujours à cause du coût des matériaux et de la quantitéEt vous pouvez nous donner une liste de tous les articles dont vous avez besoin; nous confirmerons soigneusement un par un et vous donner une spécification et une liste de prix
9Q: Pouvez-vous faire des produits personnalisés et des emballages personnalisés?
R: Oui. Nous avons fait beaucoup de personnalisé
Pour ce qui est de l'emballage personnalisé, il n'y a pas de problème pour nous de mettre votre logo ou d'autres informations sur l'emballage.Je dois juste souligner que cela entraîne des coûts supplémentaires.
10Q: Quels certificats avez-vous?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Il est également possible d'obtenir des certificats de conformité avec les normes de qualité de l'Union.
