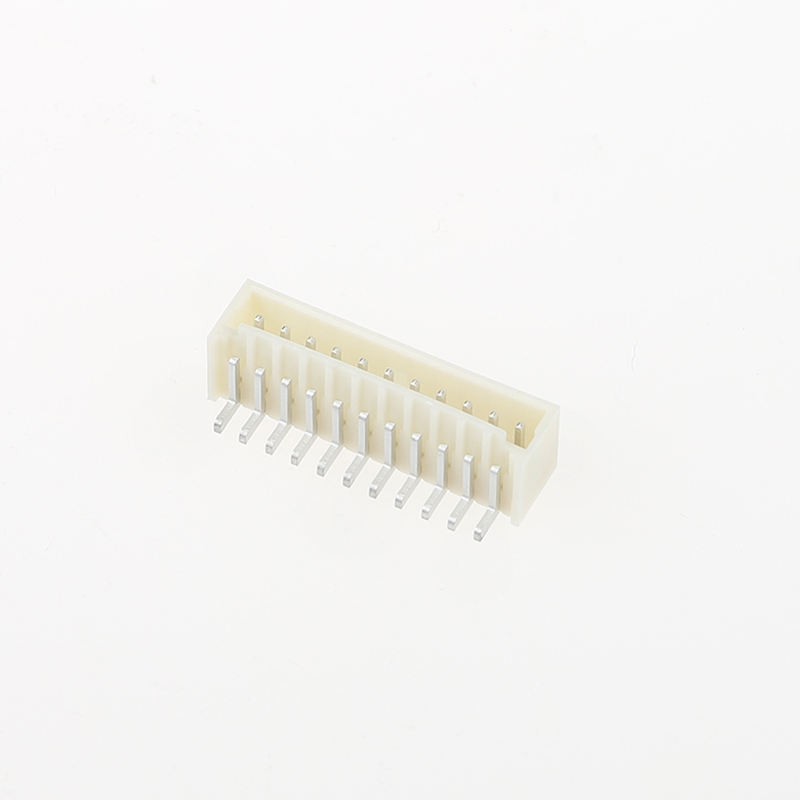

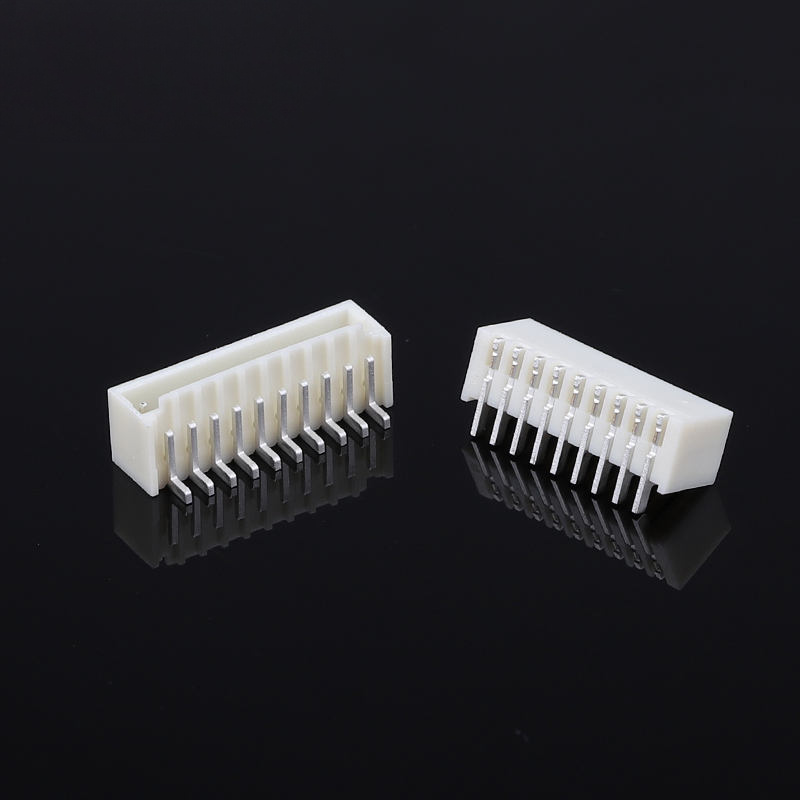

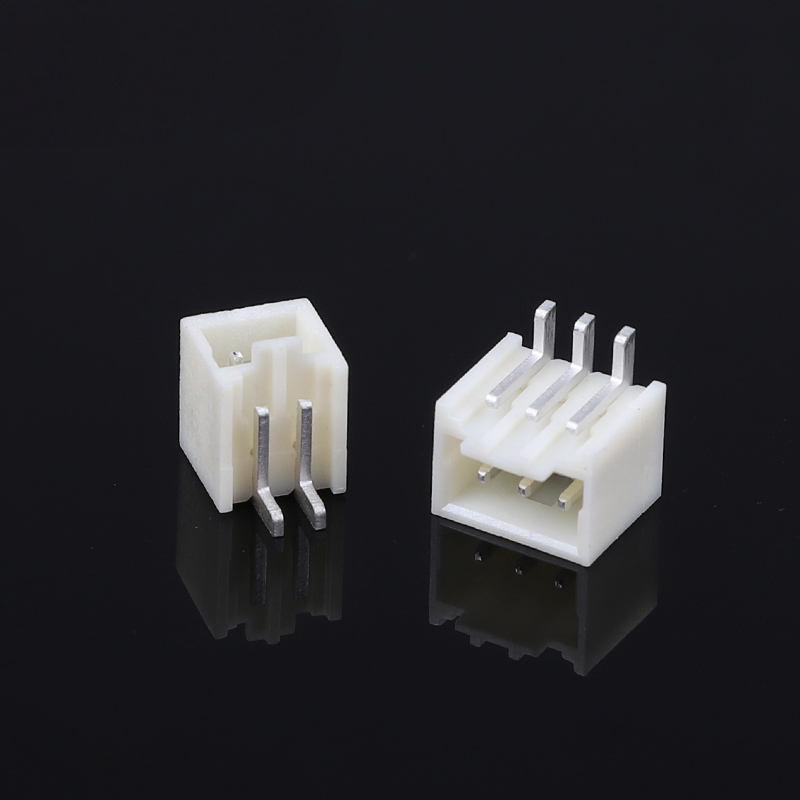

En-tête SMT vertical MX 1,5 mm pour connecteur de drone automobile remplaçant le Molex 87437 pour options de broches 2P à 15P pour PCB
Points forts du produit
- Alternative prête à l'emploi pour la série Molex 87437 Pico-SPOX, compatible broche à broche
- En-tête SMT vertical à rangée unique, pas de 1,5 mm, positions : 2P ~ 15P
- Construction de qualité automobile, validée pour les PCB de contrôle compacts et de drones
- Emballage en bande et bobine pour l'assemblage automatisé SMT à haut volume
- Standard plaqué étain ; placage or en option pour les appareils à fortes vibrations / longue durée de vie
- Conforme RoHS, compatible soudure par refusion selon le profil J-STD-020
Spécifications techniques
Paramètres mécaniques généraux
| Article |
Spécification |
| Pas |
1,5 mm (0,059 pouces) |
| Configuration |
En-tête blindé SMT vertical à rangée unique |
| Nombre de positions |
2P ~ 15P |
| Type de montage |
Montage en surface SMT (vertical PCB) |
| Cycles d'accouplement |
Min. 10 cycles Molex |
| Force de rétention du contact |
> 9,8 N (placage étain) |
| Emballage |
Bande et bobine (standard) |
Caractéristiques matérielles et électriques
| Article |
Spécification |
| Matériau du boîtier |
PA haute température / PA6T, indice d'inflammabilité UL94 V-0 |
| Matériau du contact |
Laiton allié de cuivre |
| Placage de contact |
Plaqué étain (standard) ; placage or (en option) |
| Courant nominal par broche |
2,5 A max. par contact |
| Tension nominale |
250 V AC RMS / DC |
| Résistance de contact max. |
≤ 20 mΩ |
| Résistance d'isolement min. |
≥ 1000 MΩ |
| Tension de tenue diélectrique |
500 V AC |
Guide environnemental et de soudure
| Article |
Spécification |
| Plage de température de fonctionnement |
-55 °C ~ +105 °CTTI Europe |
| Profil de soudure par refusion |
Conforme J-STD-020 ; température de crête 260 °C, durée 5-10 s |
| Conformité |
RoHS, sans plomb |
| Note d'application |
Éviter le surchauffage local prolongé ; prévenir le tombstoning par une disposition équilibrée des pastilles de PCB |
Caractéristiques du produit
- Compatibilité mécanique et empreinte broche à broche avec Molex 87437, substitution facile de la nomenclature sans refonte du PCB
- Le boîtier blindé vertical à rangée unique empêche les erreurs d'accouplement et le pliage des broches pendant l'assemblage
- Matériau de boîtier haute température, stable sous soudure par refusion sans plomb, résiste au gauchissement et aux cloques
- Contact en alliage de laiton avec placage précis ; faible résistance de contact pour une transmission de signal stable
- Rétention de contact robuste, résiste aux vibrations et aux chocs mécaniques pour les conditions de fonctionnement des véhicules et des drones

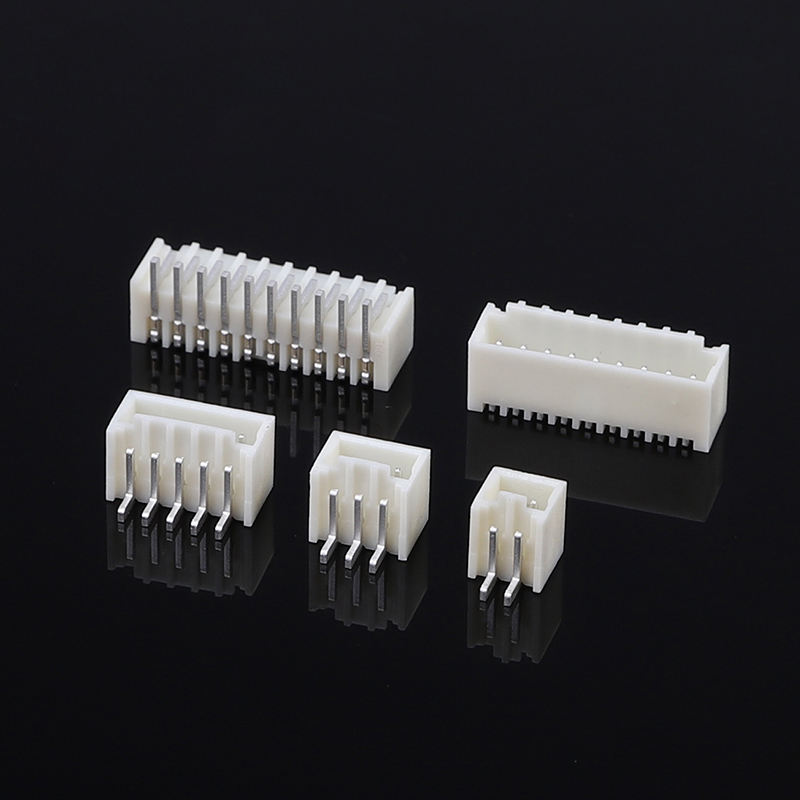

- Options de circuits multiples : 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15 positions
- Emballage standard en bande et bobine pour le prélèvement et le placement SMT ; emballage personnalisé disponible pour les projets spéciaux
- Placage or en option pour les applications d'environnement difficiles, à cycles d'accouplement élevés
Avantages du produit
- Remplacement prêt à l'emploi: Substitut direct du Molex 87437, aucune modification de la disposition du PCB, raccourcit le cycle de refonte du projet
- Robustesse qualifiée pour l'automobile: Performances anti-vibrations optimisées pour les modules de contrôle de drones et de véhicules, surpasse les en-têtes SMT de qualité grand public dans des conditions de choc
- Facile à assembler: Le capot de protection protège les broches contre les dommages lors de la manipulation et de l'accouplement ; performances de refusion stables, taux de défauts SMT plus faible (moins de tombstoning / gauchissement)
- Options de placage flexibles: Étain pour la production de masse sensible aux coûts ; option de placage or pour les projets d'environnement difficile à haute fiabilité
- Délai court: Large stock pour les pièces standard 2-15P ; support rapide de modification personnalisée
- Alternative économique: Prix compétitif par rapport à la pièce de marque d'origine, maintient les mêmes performances électriques-mécaniques pour l'optimisation des coûts de nomenclature
Application
- Électronique automobile : unités de contrôle embarquées, modules de carrosserie, interface de signal de capteur
- UAV / Drone : PCB de contrôleur de vol, interconnexion d'alimentation-signal, modules de charge utile
- Contrôleurs industriels compacts et modules de capteurs
- Équipements intelligents, appareils embarqués IoT
- Cartes de signal compactes médicales (non critiques pour la sécurité)
Guide de sélection client
- Confirmer le nombre de broches requis : 2-15P disponibles ; spécifier le numéro de position exact lors de la demande de devis
- Sélection du placage : placage étain pour usage intérieur général / vibrations normales ; sélectionner le placage or pour les environnements à chocs élevés, humides ou les cycles d'accouplement fréquents
- Empreinte PCB : utiliser une empreinte compatible avec la série Molex 87437 pour un remplacement direct
- Avis d'assemblage : doit suivre la courbe de refusion J-STD-020 ; une surchauffe prolongée entraînera une déformation du boîtier
- Demande d'échantillon : échantillons disponibles pour vérification des performances avant la commande en gros
- Support personnalisé : couleur de boîtier spéciale, spécifications de bande et bobine spéciales peuvent être négociées pour les projets à grand volume
FAQ
1. Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2. Q : Je ne trouve pas le produit dans votre catalogue, pouvez-vous fabriquer ce produit pour moi ?R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prend environ 35 à 45 jours.
3. Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons gratuits de connecteurs pour les tests. Mais vous devez payer les frais d'expédition.
4. Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours.
5. Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous sommes responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise ?
R : Respecte strictement ISO9001, IQC, OQC, IPQC, QA représentent 10% de notre département qualité. Tous nos produits seront testés par CCD.
8. Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix de tous nos produits. Parce que nous avons tellement d'articles, il est impossible de faire tous leurs prix sur une liste, et les prix changent toujours en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous vérifierons soigneusement un par un et vous donnerons une spécification et une liste de prix.
9. Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés pour nos clients auparavant (principalement des faisceaux de câbles). Concernant l'emballage personnalisé, il n'y a pas de problème pour que nous mettions votre logo ou d'autres informations sur l'emballage. Il suffit de préciser que cela entraîne des coûts supplémentaires.
10. Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
