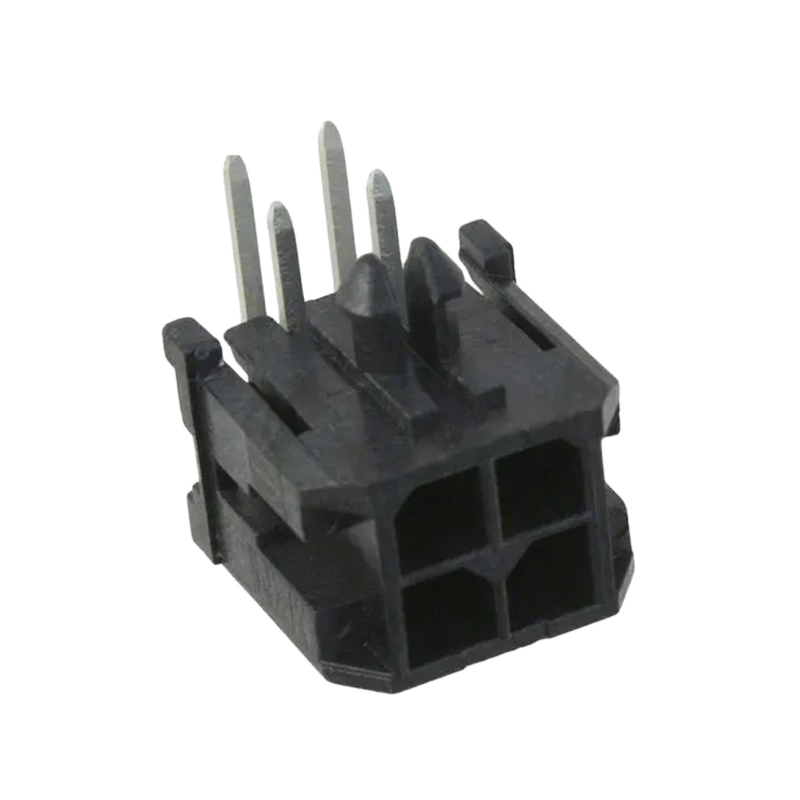

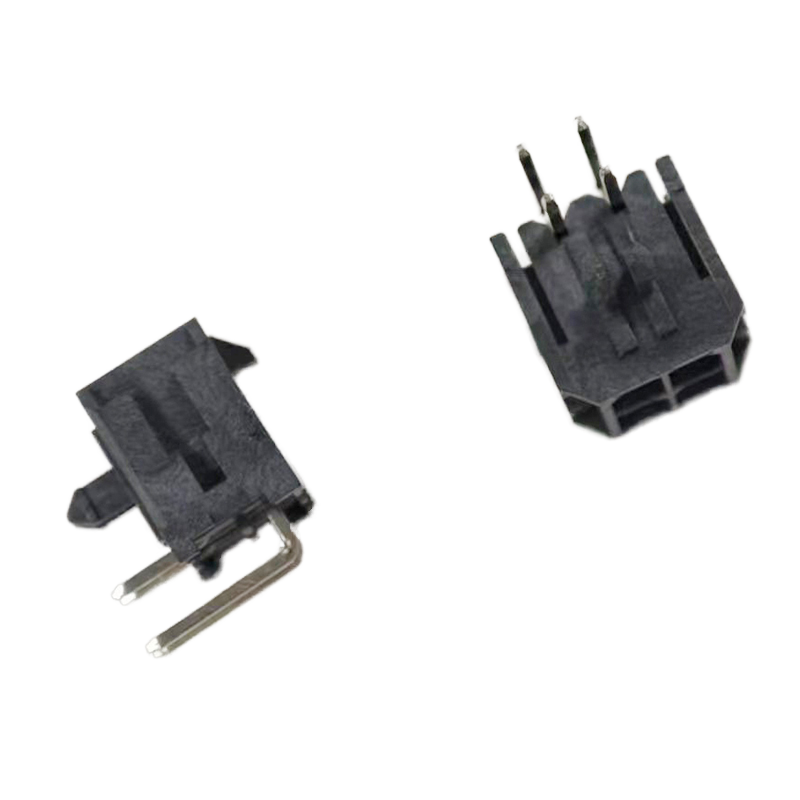

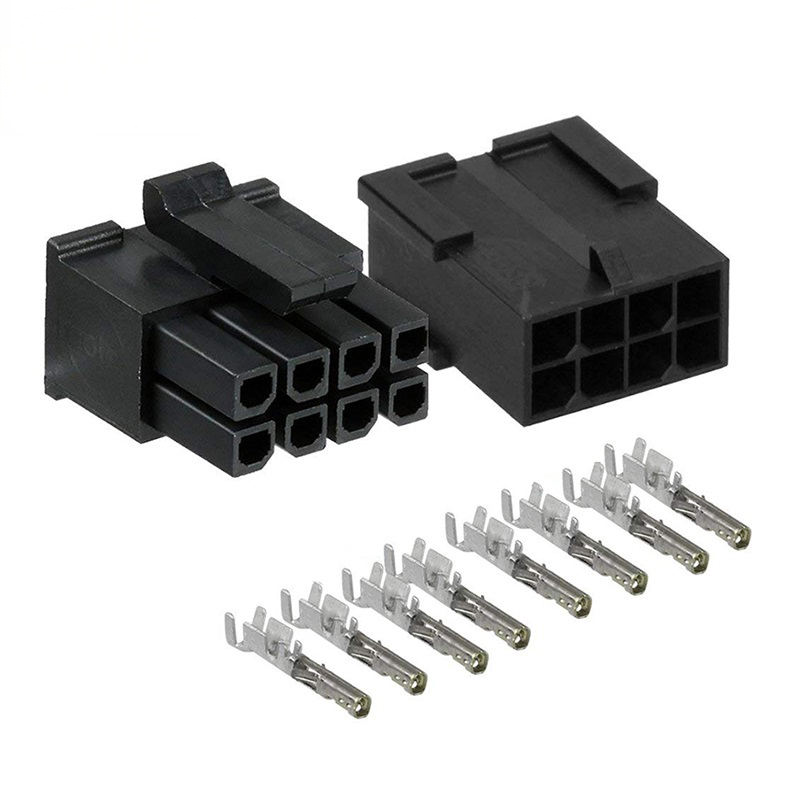

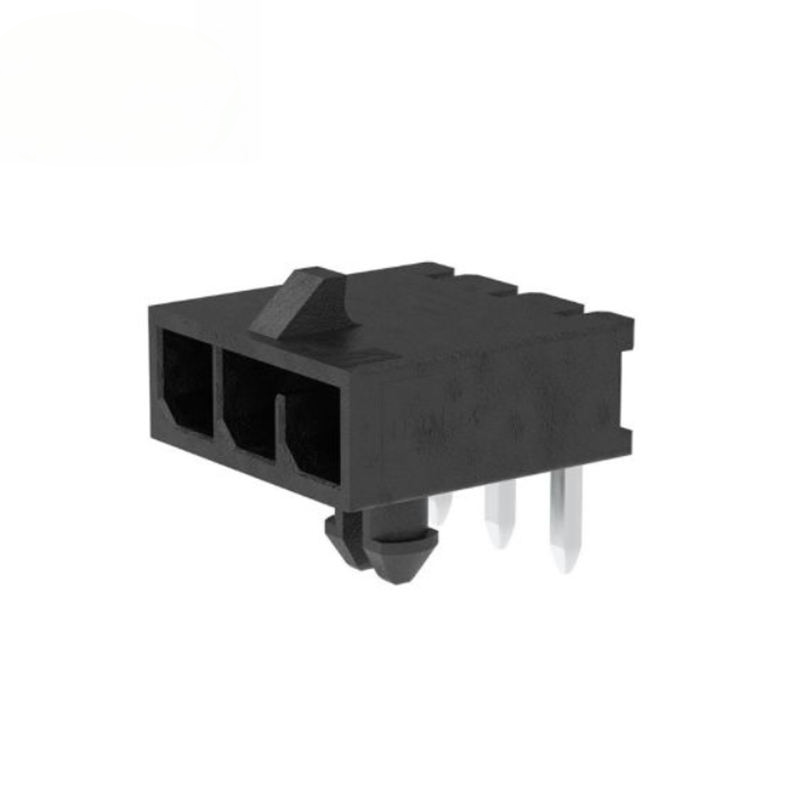

En-têtes mâles à broches Molex 43045 Micro-Fit 3.0 mm R/A 2x2 / 6P / 8P / 12P à double rangée rectangulaire Connecteurs PCB MX3.0
Points forts du produit
- Embase mâle à souder à angle droit, double rangée, pas de 3,0 mm, compatible avec la série Molex 43045 Micro-Fit 3.0
- Disponible : 6 broches / 8 broches / 12 broches, connexion hybride d'alimentation et de signal fil-à-carte
- Boîtier LCP haute température UL94-V0, conforme au fil incandescent, option faible teneur en halogène disponible
- Broches mâles en alliage de laiton, options de placage étain mat / or sélectif pour différentes conditions de travail
- Clé de polarisation intégrée + ergot de verrouillage PCB, anti-insertion erronée et anti-décrochage en cas de vibration
- Parfait pour les cartes PCB à espace limité, se couple avec le boîtier femelle de la série 43025
Spécifications techniques
Paramètres mécaniques généraux
| Article |
Spécification |
| Série |
Micro-Fit 3.0 (compatible 43045) |
| Pas |
3,00 mm |
| Nombre de rangées |
Double rangée |
| Positions disponibles |
6P, 8P, 12P |
| Orientation |
Angle droit (R/A) |
| Style de montage |
À travers trou (soudure à travers trou) |
| Cycles d'accouplement |
30 cycles typiquesMolex |
| Force d'accouplement / désaccouplement |
Max 8N / Min 2,4N par circuitMolex |
| Coplanarité |
≤ 0,15 mm pour les queues de soudure |
| Verrouillage |
Ergot de verrouillage PCB intégré + clé de polarisation du boîtier |
| Partenaire d'accouplement |
Boîtier femelle de la série 43025 |
Caractéristiques matérielles et électriques
| Article |
Spécification |
| Matériau du boîtier |
LCP chargé de verre, UL94-V0, noir, capable de fil incandescent ≥ 775℃ GWIT |
| Matériau de la borne |
Alliage de laiton |
| Option de placage A |
Étain mat sur nickel (usage commercial général) |
| Option de placage B |
Or sélectif sur la zone de contact + étain sur la queue de soudure (haute fiabilité) |
| Courant nominal |
Max 8,5A par contact (dépend du calibre du fil et de l'élévation de température) |
| Tension nominale |
600V AC/DC |
| Résistance de contact max. |
≤ 10 mΩ |
| Résistance d'isolement min. |
≥ 1000 MΩ |
| Tension de tenue diélectrique |
1500V AC pendant 1 minute, sans claquage |
Guide environnemental et de soudage
| Article |
Spécification |
| Température de fonctionnement |
-40℃ ~ +105℃ |
| Conformité |
RoHS, REACH SVHC, option faible teneur en halogène |
| Méthode de soudage |
Compatible soudage à la vague / refusion IR (broche traversante) |
| Température de pic de refusion |
Max 265℃ (limite de maintien de 10s) |
| Condition de stockage |
5-30℃, 40-70% HR, éviter les gaz corrosifs |
| Emballage |
Plateau / Bande et bobine disponibles pour insertion automatique |
Caractéristiques du produit
- Double rangée, pas de 3,0 mm, terminaison de soudure à angle droit traversante, sortie de câble horizontale
- Clé de polarisation intégrée : évite l'accouplement inversé, protège le PCB et le faisceau des dommages
- Ergot de verrouillage en plastique à enclenchement : verrouille fermement l'embase sur le PCB, résiste aux chocs et aux vibrations
- Boîtier en plastique LCP haute performance, résiste aux pics de température élevée du soudage par refusion IR
- Sélections de placage multiples : étain mat pour les projets sensibles au coût ; or sélectif pour les environnements à cycles élevés / corrosifs
- Conception de broche entièrement blindée, empêche les courts-circuits accidentels par des débris étrangers
- Partenaire d'accouplement standard : série de boîtiers femelles 43025, écosystème d'interconnexion Micro-Fit 3.0 complet
Avantages du produit
- Facile à agencer: La sortie horizontale à angle droit réduit considérablement l'exigence de hauteur verticale sur le PCB, idéal pour les armoires étroites et les boîtiers d'appareils minces
- Prêt pour la production de masse: Un contrôle strict de la coplanarité réduit le taux de défauts de soudure ; l'emballage en plateau et en bobine prend en charge la chaîne d'assemblage automatique
- Flexible en termes de coût: Version plaquée étain pour les équipements grand public sensibles au coût ; plaquée or sélectif pour les équipements industriels / à longue durée de vie et à fortes vibrations
- Conception anti-défaillance: Clé de polarisation + broche blindée + ergot de verrouillage PCB empêchent collectivement les risques de mauvaise connexion, de connexion lâche et de court-circuit
- Compatibilité d'écosystème complète: Accouplement direct avec le boîtier femelle standard Micro-Fit3.0 43025, aucun effort de refonte pour les projets existants basés sur Molex
- Résistant aux hautes températures: Le boîtier LCP évite la fusion du plastique pendant le processus de soudage à la vague / par refusion, moins de taux de rejet d'assemblage
Application
- Automatisation industrielle : modules PLC, variateurs de servo, contrôleurs industriels, connexion d'alimentation-signal de capteur
- Datacom et réseau : Routeurs, commutateurs, distribution d'alimentation interne de serveurs de petite taille
- Électronique grand public : Appareils électroménagers, alimentations, modules de gestion de batterie
- Équipement médical : Connexion de câblage interne d'appareils médicaux non implantables
- Nouvelle énergie : Petits packs de batteries, cartes de contrôle de charge
- Matériel intelligent : Passerelle IoT, carte de contrôle embarquée, câblage interne de robotique
Guide de sélection client
- Sélection du nombre de broches: Confirmez la quantité de circuits ; sélectionnez 6P / 8P / 12P selon votre schéma. Gardez une position de circuit de rechange pour une future mise à niveau si possible.
- Sélection du placage:
- Étain mat : Environnement intérieur général, faibles cycles d'accouplement (< 30 fois), priorité au coût
- Placage or sélectif : Fortes vibrations, environnement humide, cycles d'accouplement répétés, équipements industriels à longue durée de vie
- Note sur la disposition du PCB: Il s'agit d'une embase traversante à angle droit, réservez un trou pour l'ergot de verrouillage dans l'empreinte du PCB ; suivez strictement la disposition des broches de la fiche technique pour éviter les courts-circuits de soudure.
- Vérification de l'accouplement: Doit être associé à un boîtier femelle de la série Micro-Fit3.0 43025, NE PAS mélanger avec d'autres séries non Micro-Fit à pas de 3,0.
- Déclassement de courant: Déclassez le courant sous haute température ambiante ; ne pas faire fonctionner en continu à 8,5A au-dessus de 85℃.
- Rappel d'assemblage: N'appliquez pas de force latérale excessive après l'accouplement ; l'ergot de verrouillage doit s'insérer complètement dans le trou de localisation du PCB.
