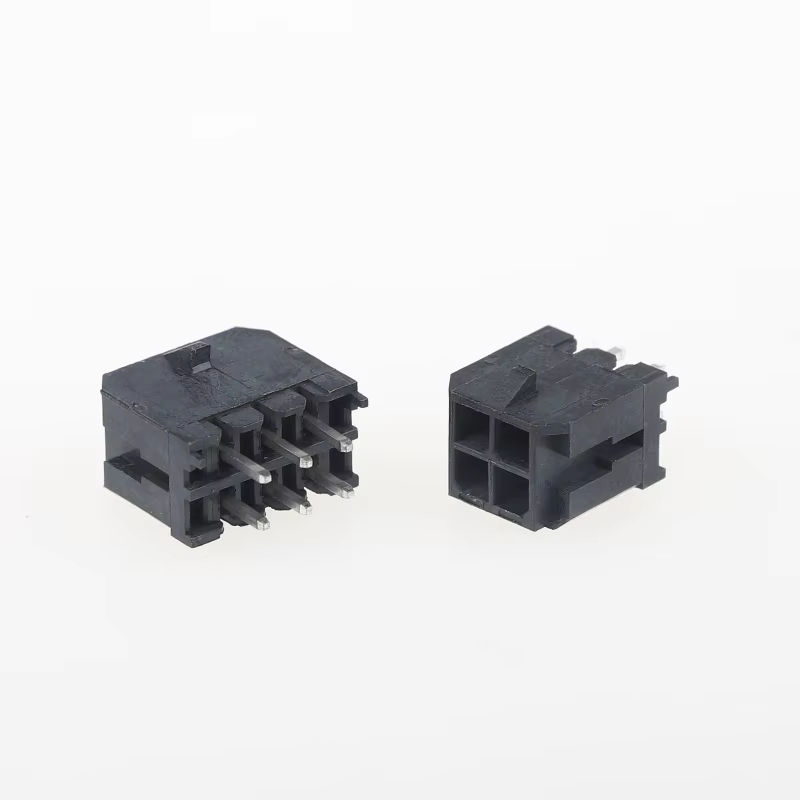

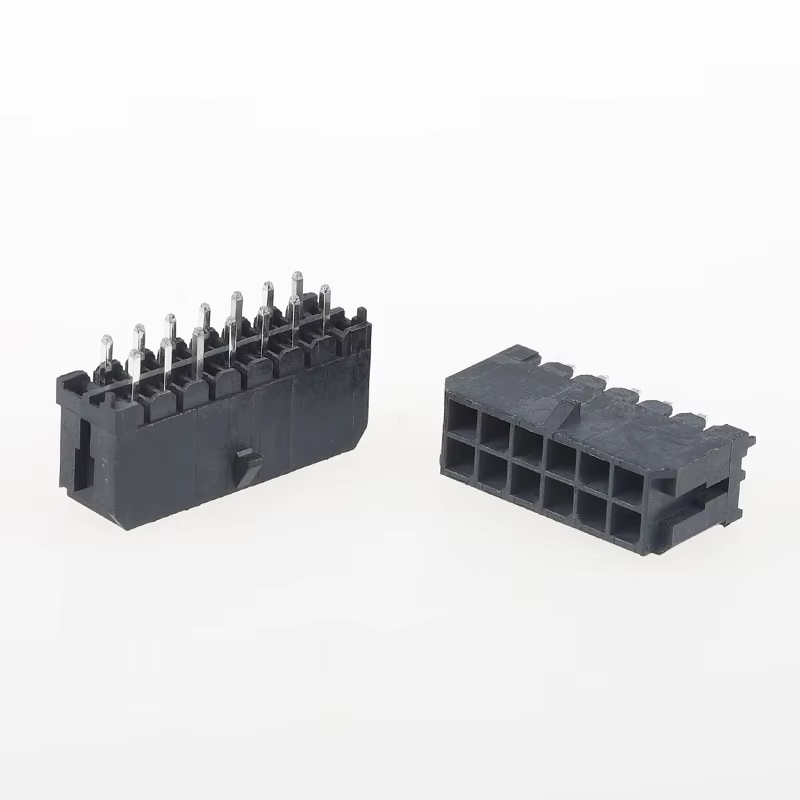

Connecteur MX3.0 Petit 5557 | 43045 Série Embase à broches droites double rangée (pas de 3,0 mm)
Points forts du produit
✅ Embase compacte double rangée 3,0 mm pour fil-carte, compatible avec la série Molex 43045 (Small 5557 / MX3.0)
✅ Prend en charge la transmission de puissance et de signal, jusqu'à 8,5 A par circuit pour une conception compacte et dense en puissance
✅ Verrouillage positif et clé de détrompage empêchent le mauvais accouplement et la déconnexion accidentelle sous vibration
✅ Boîtier haute température UL94V-0, compatible avec les processus de soudure à vague et de refusion
✅ Large gamme de circuits 2 à 24 positions, approvisionnement stable, alternative économique remplaçable à l'identique pour la série Molex 43045
Spécifications techniques
Paramètres mécaniques généraux
| Article |
Spécification |
| Type de produit |
Embase à broches double rangée traversante droite |
| Pas |
3,0 mm |
| Nombre de circuits |
2 à 24 positions |
| Style de montage |
Traversant vertical |
| Partenaire d'accouplement |
Boîtier de connecteur femelle série 43025 |
| Épaisseur du PCB |
Recommandé 1,6 mm |
| Style de boîtier |
Blindé avec clé de détrompage et bossage de verrouillage |
| Cycles d'accouplement |
Minimum 300 cycles |
Caractéristiques matérielles et électriques
| Article |
Spécification |
| Matériau du boîtier |
Thermoplastique haute température UL94V-0 |
| Matériau du contact |
Laiton |
| Placage du contact |
Étain mat sur base nickel |
| Courant nominal |
Max. 8,5 A par contact (déclassement avec augmentation de température) |
| Tension nominale |
600 V AC/DC |
| Résistance de contact max. |
≤ 20 mΩ |
| Résistance d'isolement min. |
≥ 1000 MΩ |
| Tension de tenue |
1500 V AC / 1 min |
| Calibre de fil applicable |
AWG 18-30 (fils multibrins uniquement) |
Guide environnemental et de soudure
| Article |
Spécification |
| Température de fonctionnement |
-40 °C ~ +105 °C |
| Température de stockage |
-20 °C ~ +85 °C |
| Processus de soudure |
Compatible soudure à vague / refusion IR |
| Température de pic de soudure |
Max. 265 °C (≤ 10 secondes de dwell) |
| Test d'humidité |
90-95 % HR à 40 °C, qualifié 96h |
| Conformité |
Conforme RoHS-2 |
Caractéristiques du produit
- Double rangée, pas de 3,0 mm, construction traversante droite, boîtier blindé pour la protection des broches
- Clé de détrompage intégrée et mécanisme de verrouillage positif : anti-mauvais branchement, anti-déconnexion sous choc et vibration
- Boîtier LCP / PA66 UL94V-0 haute température, résiste aux contraintes thermiques de soudure jusqu'à 265 °C de température de pic
- Contact en laiton avec placage étain mat, faible résistance de contact, performance stable puissance-signal
- Contrôle strict de la coplanarité pour une performance de soudure traversante constante
- Options de circuits complètes : 2 à 24 positions, prend en charge les boucles de puissance et de signal à tension mixte
- S'accouple avec les boîtiers femelles série 43025 et les cosses à sertir assorties, assemblage de faisceau entièrement modulaire
Avantages du produit
- Densité d'économie d'espace: la disposition double rangée de 3,0 mm permet un nombre de canaux plus élevé dans un encombrement de PCB limité par rapport aux connecteurs à pas de 4,2 mm.
- Conception mécanique anti-défaillance: la clé de détrompage élimine le risque de mauvais accouplement ; le verrouillage positif maintient la connexion sous vibration, réduisant le taux de défaillance sur le terrain.
- Équilibre puissance-signal large: gère à la fois les boucles de signal et les circuits de puissance modérés, réduisant la variété des pièces du nomenclateur pour votre projet.
- Facile à fabriquer: une coplanarité stricte des broches garantit un rendement de soudure traversante constant, minimise les défauts de broches ouvertes lors de la production de masse.
- Résilience de la chaîne d'approvisionnement: alternative mécanique économique à la série Molex 43045, aide à atténuer le risque de pénurie de composants OEM, MOQ flexible pour le prototypage et les commandes de masse.
- Écosystème entièrement modulaire: boîtiers assortis, cosses à sertir disponibles, prend en charge l'assemblage de faisceaux en interne.
Application
- Automatisation industrielle : API, variateurs de servo, modules capteurs, unités de contrôle d'usine
- Alimentation électrique et UPS : interconnexion d'alimentation interne-signal pour alimentations à découpage
- Télécommunications et réseau : routeur, commutateur, connexions d'alimentation auxiliaire de station de base
- Électronique grand public : appareils médicaux, pilotes d'alimentation LED, appareils électroménagers
- Équipement de nouvelle énergie : signal auxiliaire de gestion de batterie et distribution basse puissance
- Test et mesure : bancs d'essai, câblage interne d'instruments de laboratoire
Guide de sélection client
- Confirmer le nombre exact de circuits (2 à 24P). Ne pas surdimensionner ni sous-dimensionner le nombre de canaux.
- Définir le courant de travail réel par broche : appliquer un déclassement de courant de 30 % à 40 % pour un environnement à haute température (> 85 °C).
- Vérifier l'épaisseur du PCB : cette embase est pour un PCB standard de 1,6 mm ; une longueur de broche personnalisée est nécessaire pour une épaisseur de carte non standard.
- Confirmer le boîtier d'accouplement : doit être associé à un boîtier femelle compatible série 43025 et à des cosses à sertir assorties.
- Sélection du calibre de fil : AWG 18-22 pour les boucles à courant élevé ; AWG 24-30 pour les circuits de signal pur, fil multibrins uniquement ; fil massif non recommandé.
- Condition environnementale : si l'appareil fonctionne sous de fortes vibrations ou une forte humidité, valider la rétention mécanique et le déclassement thermique avant la production de masse.
- Pour un projet de remplacement de Molex : effectuer une vérification d'accouplement, un test de soudure et une validation environnementale avant le changement de projet formel.
FAQ
1. Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2. Q : Je ne trouve pas le produit dans votre catalogue, pouvez-vous fabriquer ce produit pour moi ?R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prend environ 35 à 45 jours.
3. Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons de connecteurs gratuits pour les tests. Mais vous devez payer les frais d'expédition.
4. Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours.
5. Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous sommes responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise ?
R : Respect strict de la norme ISO9001, IQC, OQC, IPQC, QA représentent 10 % de notre département Qualité. Tous nos produits seront testés par CCD.
8. Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de faire tous leurs prix sur une liste, et les prix changent constamment en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous confirmerons soigneusement un par un et vous donnerons une spécification et une liste de prix.
9. Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés pour nos clients auparavant (principalement des faisceaux de câbles). Concernant l'emballage personnalisé, il n'y a pas de problème pour que nous mettions votre logo ou d'autres informations sur l'emballage. Il suffit de préciser que cela entraîne des coûts supplémentaires.
10. Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
