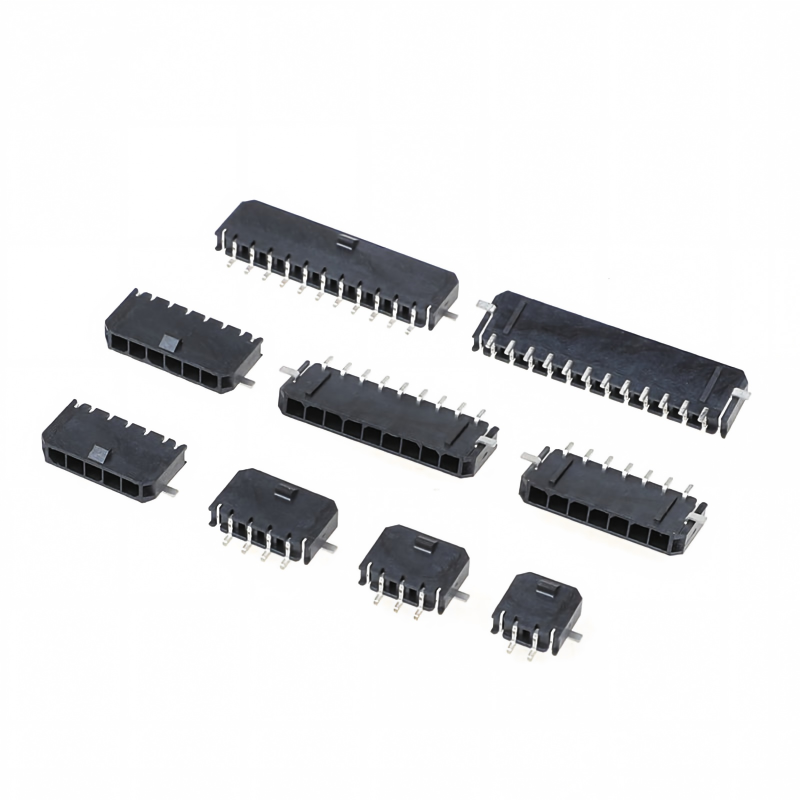

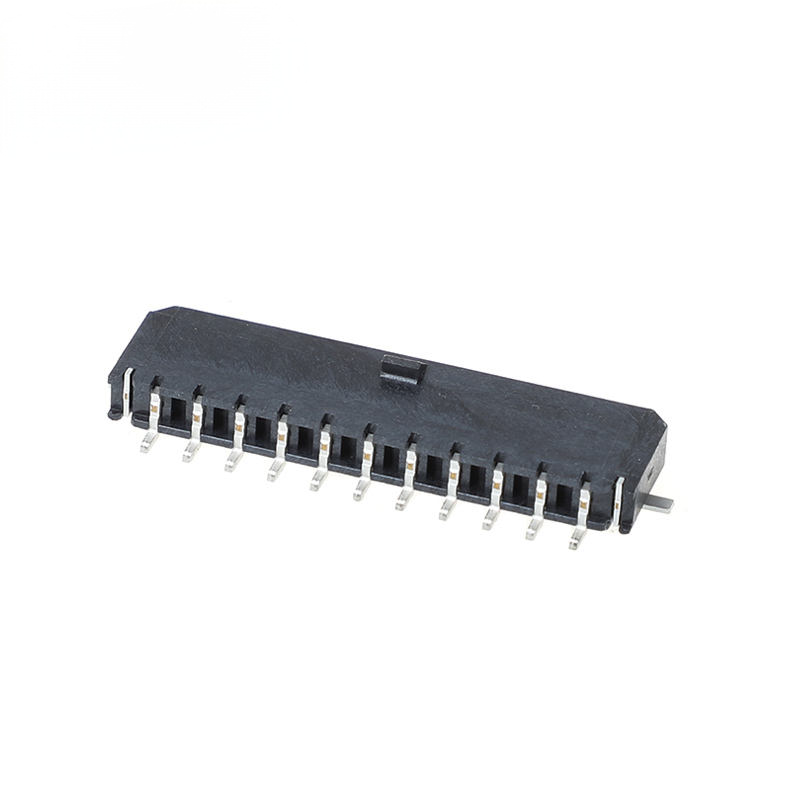

Connecteur automobile horizontal à rangée unique, pas de 3,0 mm, 5557 2P-12P (remplace MOLEX 43650)
Points forts du produit
- Remplacement direct du connecteur MOLEX 43650 Micro-Fit 3.0 à rangée unique, à angle droit, interopérabilité mécanique et électrique complète avec Molex
- Pas de 3,0 mm, rangée unique, 2 à 12 positions, solution fil-à-carte horizontale à angle droit
- Boîtier haute température de qualité automobile, compatible avec le fil incandescent, conforme RoHS-REACH
- Max 8,5 A par circuit, alimentation mixte et basse puissance dans un encombrement compact
- Support de stock stable, MOQ flexible, alternative rentable pour la double source
Spécifications techniques
Paramètres mécaniques généraux
| Article |
Spécification |
| Pas |
3,00 mm |
| Plage de positions |
2-12P, rangée unique |
| Orientation |
Horizontal / Angle droit |
| Cycles d'accouplement |
≥30 cycles |
| Épaisseur recommandée du circuit imprimé |
1,6 mm |
| Type de montage |
Traversant / Bande et bobine CMS |
| Couleur du boîtier |
Noir |
| Verrouillage |
Capot polarisé anti-mauvais branchement, ergot de rétention pour circuit imprimé |
Caractéristiques matérielles et électriques
| Article |
Spécification |
| Matériau du boîtier |
Thermoplastique haute température, UL94V-0 |
| Matériau du contact |
Laiton |
| Placage de contact |
Étain mat / placage or sélectif en option |
| Courant nominal |
Max 8,5 A par broche (dépend du calibre du fil et de la dérive en température) |
| Tension nominale |
600 V AC/DC |
| Résistance de contact |
≤ 15 mΩ |
| Résistance d'isolement |
≥ 1000 MΩ |
| Tension de tenue |
1500 V AC, 1 min |
| Calibre de fil applicable |
20-30 AWG |
Guide environnemental et de soudage
| Article |
Spécification |
| Température de fonctionnement |
-40 °C ~ +125 °C |
| Température de stockage |
-45 °C ~ +130 °C |
| Résistance aux vibrations |
Conforme aux exigences générales de vibration des faisceaux automobiles |
| Profil de refusion CMS |
Température de crête ≤ 260 °C, exposition totale ≤ 10 s |
| Soudage traversant |
Soudage à la vague max 260 °C, temps de séjour de 5 s |
| Conformité |
RoHS 2.0, REACH SVHC ; faible teneur en halogène en option |
Caractéristiques du produit
1. Compatible à 100 % avec les terminaux et boîtiers Micro-Fit 3.0 de la série MOLEX 43650
2. Structure horizontale à rangée unique et à angle droit, économise de l'espace vertical sur le circuit imprimé
3. Boîtier thermoplastique résistant aux hautes températures, qualifié pour le fil incandescent pour les exigences de qualité automobile
4. Le boîtier blindé polarisé empêche les mauvais branchements ; ergot de localisation intégré pour circuit imprimé pour un assemblage précis
5. Contact en laiton avec options de placage étain/or, faible résistance de contact, rétention de contact anti-vibration
6. Supporte le montage traversant / CMS ; emballage bande et bobine disponible pour l'insertion automatique
7. Conforme RoHS, REACH SVHC ; option de matériau à faible teneur en halogène disponible sur demande
Avantages du produit
1. Alternative directe pour MOLEX 43650, élimine les coûts de redéveloppement pour la double source
2. Contrôle strict des tolérances dimensionnelles, force normale stable, évite le risque de déconnexion par micro-vibration
3. Traçabilité des lots de matières premières qualifiées pour l'automobile, adapté aux projets de haute fiabilité
4. Options flexibles : placage étain/or, traversant / CMS, emballage bande/bobine / plateau
5. Délai court pour les positions standard, prend en charge les commandes de prototypes en petits lots et les commandes en gros volumes
6. Terminaux et boîtiers à sertir de support complet disponibles pour une solution de faisceau tout-en-un
Application
- Électronique automobile : contrôleurs intérieurs, modules d'éclairage, faisceaux de capteurs, liaisons de signaux auxiliaires BMS
- Automatisation industrielle : modules de capteurs, petits variateurs servo, interfaces de signal périphériques PLC
- Équipement à énergie nouvelle : petites unités d'alimentation, câblage auxiliaire de gestion de batterie
- Équipement médical (non implantable) : connexions internes de signal et basse puissance
- Domotique et matériel grand public : interconnexion carte d'alimentation-fil
Guide de sélection client
1. Confirmer le nombre de positions : 2-12P, correspond au numéro de position du MOLEX 43650 d'origine
2. Sélectionner le style de montage : Traversant pour une tenue mécanique solide ; bande et bobine CMS pour un assemblage CMS à haute vitesse
3. Sélection du placage : Placage étain pour les circuits de signal à coût général ; placage or pour les scénarios à fortes vibrations / cycles de vie longs
4. Vérifier le calibre du fil : 20-30 AWG ; le courant réel doit appliquer la courbe de dérive en température
5. Toujours accoupler notre boîtier avec des terminaux de spécifications correspondantes ; le mélange de terminaux de différents fournisseurs peut dégrader les performances de contact
6. Pour les projets automobiles : demander le certificat matière, le rapport CPK, le document de conformité avant la production de masse
FAQ
1. Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2. Q : Je ne trouve pas le produit dans votre catalogue, pouvez-vous le fabriquer pour moi ?R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prend environ 35 à 45 jours.
3. Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 échantillons gratuits de connecteurs pour les tests. Mais vous devez payer les frais d'expédition.
4. Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours.
5. Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, comme DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous sommes responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise ?
R : Respect strict de la norme ISO9001, IQC, OQC, IPQC, QA représentent 10 % de notre département qualité. Tous nos produits seront testés par CCD.
8. Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de faire tous leurs prix sur une liste, et les prix changent toujours en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous vérifierons soigneusement un par un et vous donnerons une spécification et une liste de prix.
9. Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés pour nos clients auparavant (principalement des faisceaux de câbles). Concernant l'emballage personnalisé, il n'y a pas de problème pour que nous mettions votre logo ou d'autres informations sur l'emballage. Il suffit de préciser que cela entraîne des coûts supplémentaires.
10. Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
