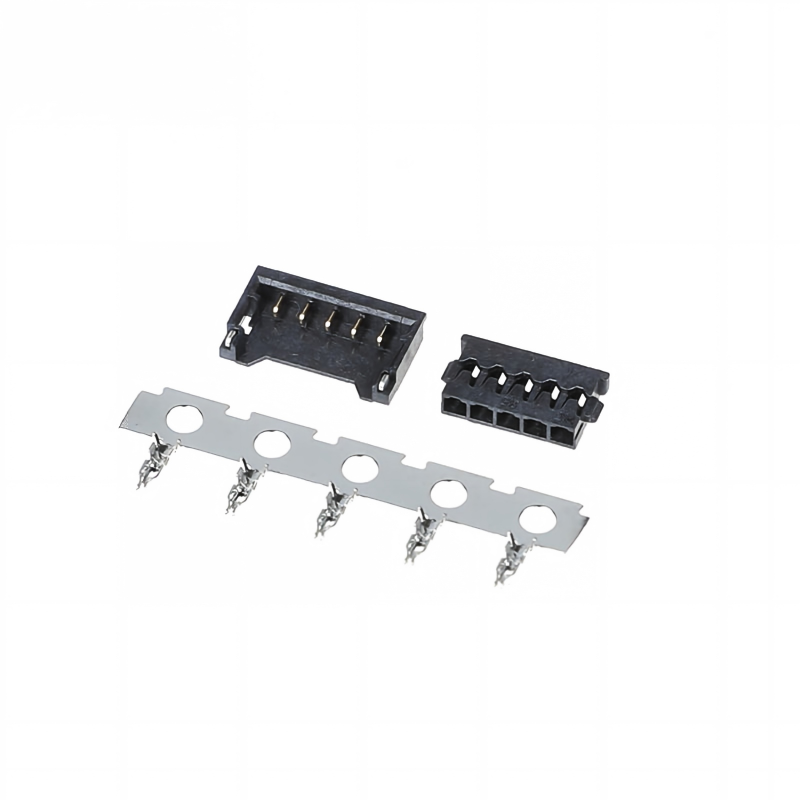

Alternative 1,2 mm à la prise de batterie Molex 78171 / 78172 avec cosses à manchon en caoutchouc
Points forts du produit
Alternative directe prête à l'emploi aux séries Molex Pico-EZmate 78171 et 78172, prise de batterie fil-à-carte de pas de 1,2 mm. Empreinte entièrement compatible, cosses à sertir et interface d'accouplement. Source secondaire économique pour la connexion de batteries Li-polymère, compatible avec le montage automatique SMT, conforme RoHS.
Spécifications techniques
Paramètres mécaniques généraux
| Article |
Spécification |
| Pas |
1,2 mm (0,047") |
| Plage de circuits |

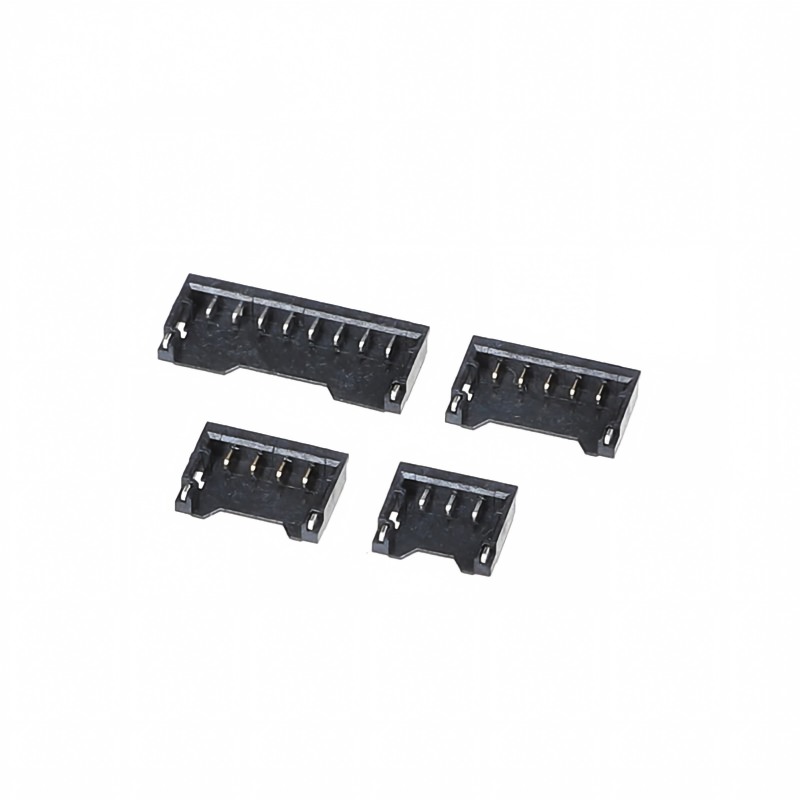

2 à 7 positions |
| Type d'accouplement |
Fil-à-carte vertical |
| Hauteur accouplée |
1,55 à 1,65 mm |
| Connecteur de terminaison |
Montage en surface SMT |
| Réceptacle de terminaison |
Cosses à sertir |
| Section de fil applicable |
30 à 28 AWG |
| Couleur du boîtier |
Noir |
| Cycles d'accouplement |
Minimum 30 cycles |
Caractéristiques matérielles et électriques
| Article |
Spécification |
| Matériau du boîtier |
Thermoplastique résistant aux hautes températures |
| Matériau des cosses |
Alliage cuivre-nickel-silicium / bronze phosphoreux |
| Placage de contact |
Étain / Or sur nickel (en option) |
| Courant nominal par broche |
1,5 A (AC/DC) |
| Tension nominale |
50 V AC / DC |
| Résistance de contact max. |
≤ 20 mΩ |
| Résistance d'isolement min. |
≥ 100 MΩ |
| Tension de tenue |
500 V AC / 1 minute |
Guide environnemental et de soudage
| Article |
Spécification |
| Plage de température de fonctionnement |
-40 °C à +105 °C |
| Conformité |
Conforme RoHS, REACH SVHC |
| Profil de soudage SMT |
Suivre le profil de refusion SMT standard ; température de crête ≤ 260 °C, durée ≤ 10 s |
| Note de traitement |
Éviter les chocs mécaniques / tractions de câble pendant la refusion et l'assemblage ; ne pas trop sertir les cosses |
| Stockage |
Entrepôt sec, éviter l'exposition à une forte humidité avant le montage SMT |
Caractéristiques du produit

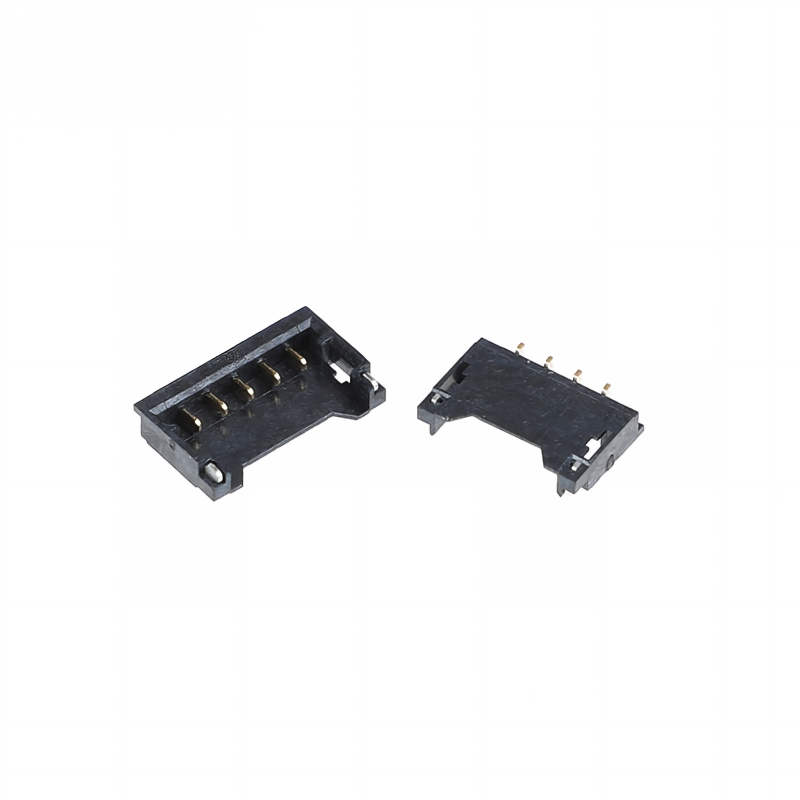

- Pas de 1,2 mm, rangée simple, accouplement vertical, hauteur accouplée de 1,55 à 1,65 mm, conception à profil bas
- Clé de polarisation intégrée pour éviter les erreurs d'accouplement, éviter les dommages dus à une insertion inversée
- Boîtier à verrouillage par friction pour une rétention stable, résistant aux vibrations et aux déconnexions de câble
- Conception de connecteur à dessus ouvert compatible avec l'assemblage automatique SMT par pick-and-place

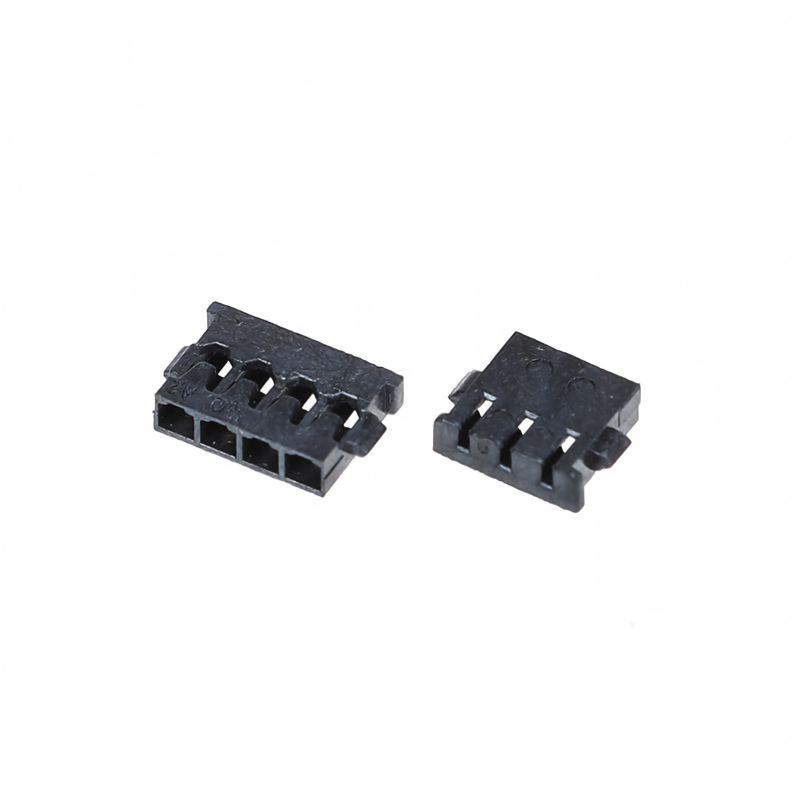

- Cosses à sertir pour fils ultra-fins de 30 à 28 AWG pour faisceaux de batteries compacts
- Options de contact plaqué or pour une faible résistance de contact et une protection anti-oxydation
- Emballage en bande et bobine pour la production de masse SMT à haut volume
- Alternative 100 % compatible en forme, ajustement et fonction pour la série Molex 78171 / 78172
Avantages du produit
- Remplacement direct prêt à l'emploi: Aucune modification de PCB requise pour la conception originale Molex 78171 / 78172, approvisionnement secondaire rapide en nomenclature
- Optimisation des coûts: Prix compétitifs par rapport à la marque d'origine, capacité d'approvisionnement de masse stable
- Facile à assembler: Emballage en bande et bobine SMT, polarisation anti-erreur, réduction du taux de défauts d'assemblage
- Connexion de batterie fiable: Faible résistance de contact, structure de verrouillage anti-vibration, transmission de puissance stable pour les cellules Li-polymère
- Options flexibles: Plusieurs nombres de broches, options de placage étain/or, service de faisceau de câbles personnalisé pris en charge
- Délai de livraison court: Pièces standard en stock, échantillons disponibles pour validation
Application
- Appareils portables et électronique portable intelligente
- Capteurs IoT et petits appareils électroménagers intelligents
- Batteries Li-polymère et modules de gestion de batterie
- Équipement médical portable tenu à la main
- Appareils portables de consommation alimentés par moteur de petite taille
- Instruments de mesure et de test portables
Guide de sélection client
- Confirmer le nombre de broches : 2 à 7 positions, correspondant aux exigences du circuit de signal et d'alimentation de la batterie
- Vérification de la section du fil : utiliser strictement des fils de 30 à 28 AWG ; un fil de section trop grande entraînera un mauvais sertissage
- Sélection du placage : placage or préféré pour les appareils à fortes vibrations / longue durée de vie ; placage étain pour les produits de consommation sensibles au coût
- Condition d'assemblage : confirmer la température de refusion SMT ≤ 260 °C ; le connecteur est de type SMT, le réceptacle est à sertir sur fil
- Suggestion de validation : effectuer des tests d'accouplement, de vibration et de résistance de contact avec nos échantillons avant la commande en gros
- Note sur la source secondaire : inter-connectable avec la série Molex 78171 / 78172 d'origine pour les projets d'approvisionnement mixte
FAQ
1. Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2. Q : Je ne trouve pas le produit dans votre catalogue, pouvez-vous fabriquer ce produit pour moi ?R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prend environ 35 à 45 jours.
3. Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 échantillons gratuits de connecteurs pour les tests. Mais vous devez payer les frais d'expédition.
4. Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours.
5. Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous sommes responsables de tout dommage au produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise ?
R : Respect strict de la norme ISO9001, IQC, OQC, IPQC, QA représentent 10 % de notre département qualité. Tous nos produits seront testés par CCD.
8. Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de faire tous leurs prix sur une liste, et les prix changent toujours en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous confirmerons soigneusement un par un et vous donnerons une spécification et une liste de prix.
9. Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons déjà fabriqué de nombreux produits personnalisés pour nos clients (principalement des faisceaux de câbles). Concernant les emballages personnalisés, il n'y a pas de problème pour que nous mettions votre logo ou d'autres informations sur l'emballage. Il suffit de préciser que cela entraîne des coûts supplémentaires.
10. Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
