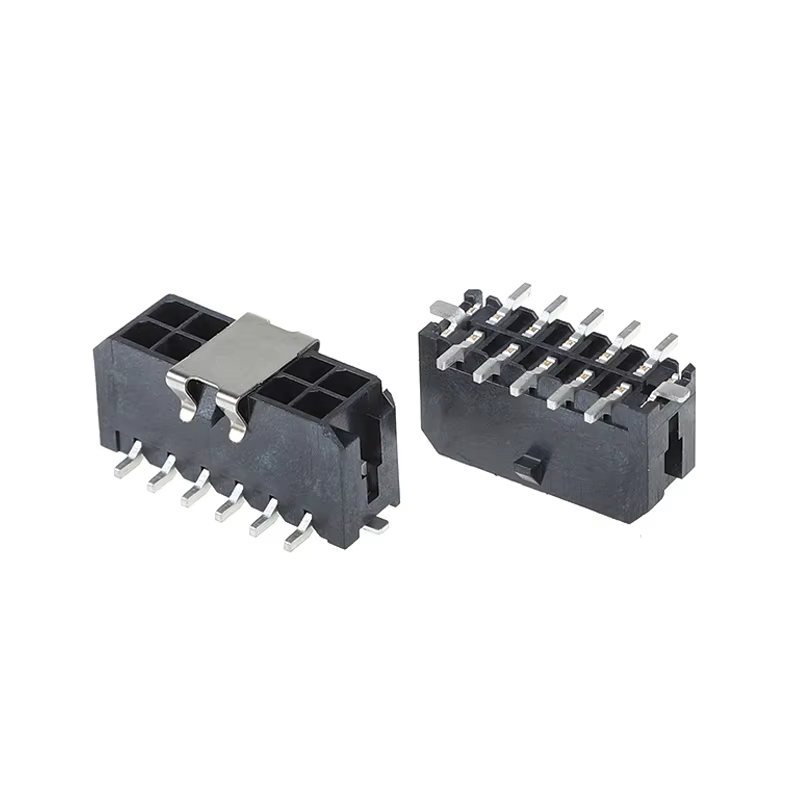

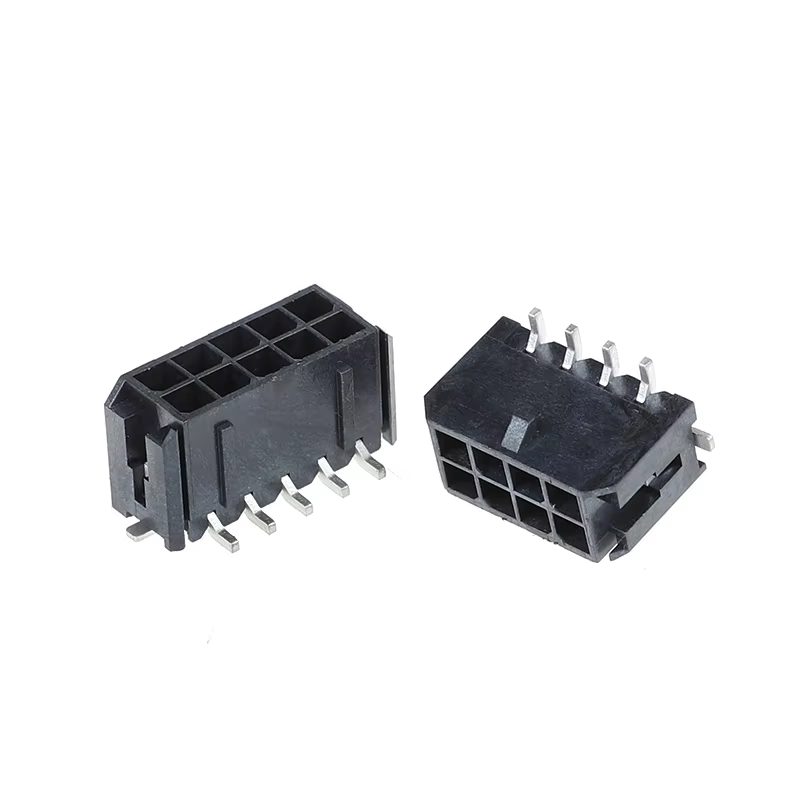

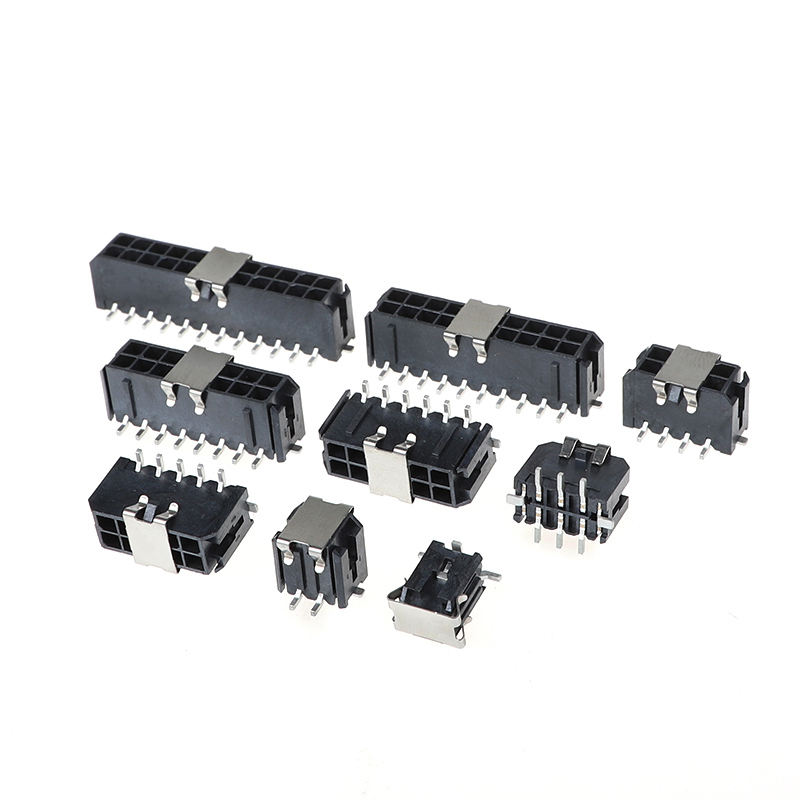

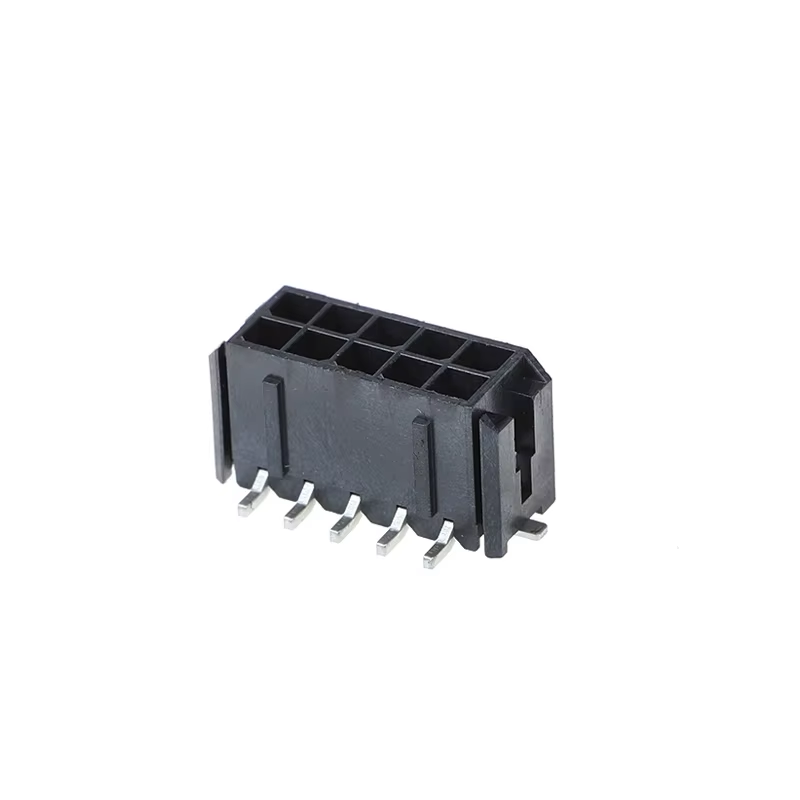

5557 Connecteur vertical à hauteur de 3,0 mm Connecteur à double rangée 4P-24P Remplace le connecteur molex 43045 Connecteur de fil de harnais
Points forts du produit
- Remplacement direct pour la série Molex 43045 Micro‐Fit 3.0
- Deux rangées verticales, 3,0 mm d'envergure, pleine portée: positions 4P-24P
- Solution de câblage pour les signaux électriques et à basse vitesse, 5A par niveau de contact
- Résistant à l'insertion erronée, boîtier à haute température UL94-V0.
- Prend en charge l'assemblage de harnais personnalisés, l'emballage en rouleau / en vrac, OEM et ODM disponibles
Spécifications techniques
Paramètres mécaniques généraux
| Nom de l'article |
Spécification |
| Type de connecteur |
Tête à trous verticale du fil à la planche |
| Le tonnerre |
30,00 mm (0,118 pouces) |
| Accord |
Deux rangées |
| Plage de position |
Les données sont fournies par les autorités compétentes. |
| Cycles d'accouplement |
Min 30 cycles |
| Mode de montage |
ouverture verticale pour les PCB |
| Polarisation |
Oui, contre les erreurs d'insertion |
| Mécanisme de verrouillage |
Blocage du boîtier positif |
Caractéristiques matérielles et électriques
| Nom de l'article |
Spécification |
| Matériel de logement |
Le produit doit être présenté sous forme d'une couche d'étiquette. |
| Matériau de la borne |
Phosphore Bronze |
| Plaquage standard |
Étain recouvert de nickel; placage or optionnel sur la zone de contact |
| Courant nominal |
5 A par contact (câble AWG 20-24) |
| Voltage nominal |
250 V AC / DC |
| Maxime résistance à la tension |
1500 V AC / 1 min, aucune panne |
| Résistance au contact |
≤ 20 mΩ maximum |
| Résistance à l'isolation |
Pour les appareils à courant continu: |
| Fil qui s'applique |
AWG 28 ~ AWG 20 fil de cuivre en filets |
Guide environnemental et de soudure
| Nom de l'article |
Spécification |
| Température de fonctionnement |
-40 °C à +105 °C |
| Processus de soudure |
Soudage par trou sans plomb; température de pointe ≤ 260 °C, exposition maximale de 30 s, max 3 cycles |
| Condition de stockage |
Température: -10 à 40°C, Humidité 40 à 70% RH; éviter les gaz corrosifs |
| Conformité |
Conforme à la norme RoHS‐2.0 |
Caractéristiques du produit
- Tête verticale à double rangée, hauteur de 3,0 mm au centre, positions 4P-24P couverture complète
- Casque polarisé + verrou de verrouillage positif: empêche l'accouplement inverse, anti-vibration anti-déconnexion dans un environnement de choc
- Matériau isolant à haute température UL94‐V0, adapté au processus de soudure par reflux sans plomb
- Terminale de contact en phosphore-bronze; plaque d'étain standard, plaque d'or optionnelle pour les exigences environnementales difficiles
- Compatibilité avec l'écartement de fil large: AWG 28‐20 fil à filets pour assemblage de crimpes de harnais
- Interchangeabilité mécanique avec la série Molex 43045, aucune modification de l'empreinte des PCB n'est nécessaire
- Options d'emballage multiples: sac à bulles, plateau, ruban adhésif pour la production SMT/auto-insert
Avantages du produit
- Réduction des risques de la chaîne d'approvisionnement: Remplacement de Molex 43045, résolve les longs délais de livraison et les risques de pénurie de composants, aucune refonte de PCB n'est requise.
- BOM optimisé en fonction des coûts: Performance mécanique-électrique équivalente par rapport à la marque d'origine, prix unitaire compétitif pour la production en série.
- Des performances anti-vibrations robustes: conception de verrouillage positif, connexion stable pour les équipements sensibles aux vibrations.
- Personnalisation flexible: bornes plaquées en or, compte de broches personnalisé, assemblage fini du harnais de fil, modes d'emballage multiples pour votre chaîne de production.
- Contrôle de qualité strict des entrées et des sorties: test d'échantillonnage électrique et dimensionnel à 100%; validation par pulvérisation saline et cycle de température disponible pour la qualification du projet.
- Assistance technique rapide: feuille de données, dessin 2D, support d'échantillons pour la vérification des prototypes par le client.
Application du projet
- Automatisation industrielle: PLC, servo-entraînement, harnais de capteurs, modules de puissance industrielle
- Produits électroniques de consommation: alimentation électrique, appareils électroménagers, contrôle de ventilateur et de moteur
- Systèmes LED et d'éclairage: panneau de pilotage LED, connexion électrique-signal d'éclairage intelligent
- Sécurité et surveillance: carte d'alimentation des caméras, équipement de contrôle d'accès
- Équipement auxiliaire médical: interconnexions de signal et d'alimentation non critiques
- Ensembles de basse tension à énergie nouvelle: signal auxiliaire BMS, câblage interne de la batterie
- Robotique et drones: liaison interne câble-PCB entre une carte de distribution électrique compacte
Questions fréquentes
1. Q: Avez-vous un catalogue? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits?
R: Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2Je ne trouve pas le produit dans votre catalogue.Logue, tu peux faire ce produit pour moi?
R: Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir de quel produit vous avez besoin et combien vous en voulez. Si nous n'en avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire.Pour votre référence, la fabrication d'un moule ordinaire prendra environ 35-45 jours.
3. Q: Pouvez-vous fournir un échantillon? Ces échantillons sont-ils gratuits?
R: Oui, nous fournissons 5 à 10 pièces d'échantillons gratuits de connecteurs pour les tests.
4Q: Quel est votre délai de livraison?
R: Les marchandises en stock sont livrées dans un délai de 1 jour; les marchandises personnalisées sont livrées dans un délai de 5-7 jours
5. Q: Comment expédier ma commande?
R: Pour les petits colis, envoyez-les par express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard.Nous sommes responsables de tout dommage causé au produit pendant la livraison.
6. Q: Quel type de paiement acceptez-vous? Puis-je payer en RMB?
A: Nous acceptons T/T ((Transfert bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q: Que pensez-vous du contrôle qualité de votre entreprise
R: Nous nous conformons strictement à la norme ISO9001, IQC, OQC, IPQC, QA occupent 10% de notre département qualité.
8J'ai besoin de votre liste de prix de tous vos produits.
R: Nous n'avons pas de liste de prix pour tous nos produits.et les prix changent toujours à cause du coût des matériaux et de la quantitéEt vous pouvez nous donner une liste de tous les articles dont vous avez besoin; nous confirmerons soigneusement un par un et vous donner une spécification et une liste de prix
9Q: Pouvez-vous faire des produits personnalisés et des emballages personnalisés?
R: Oui. Nous avons fait beaucoup de personnalisé
Pour ce qui est de l'emballage personnalisé, il n'y a pas de problème pour nous de mettre votre logo ou d'autres informations sur l'emballage.Je dois juste souligner que cela entraîne des coûts supplémentaires.
10Q: Quels certificats avez-vous?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Il est également possible d'obtenir des certificats de conformité avec les normes de qualité de l'Union.
