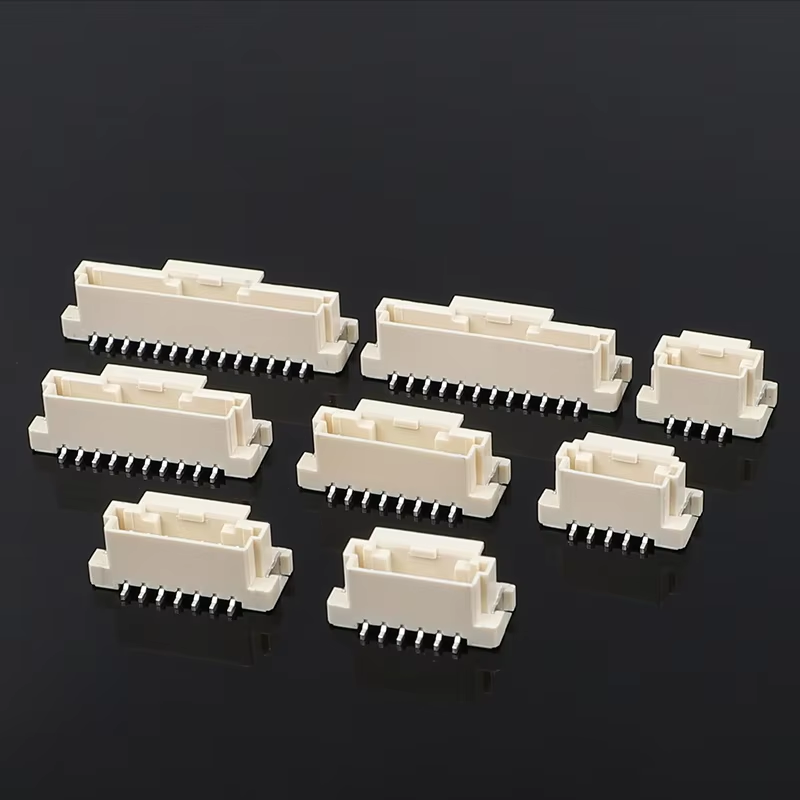

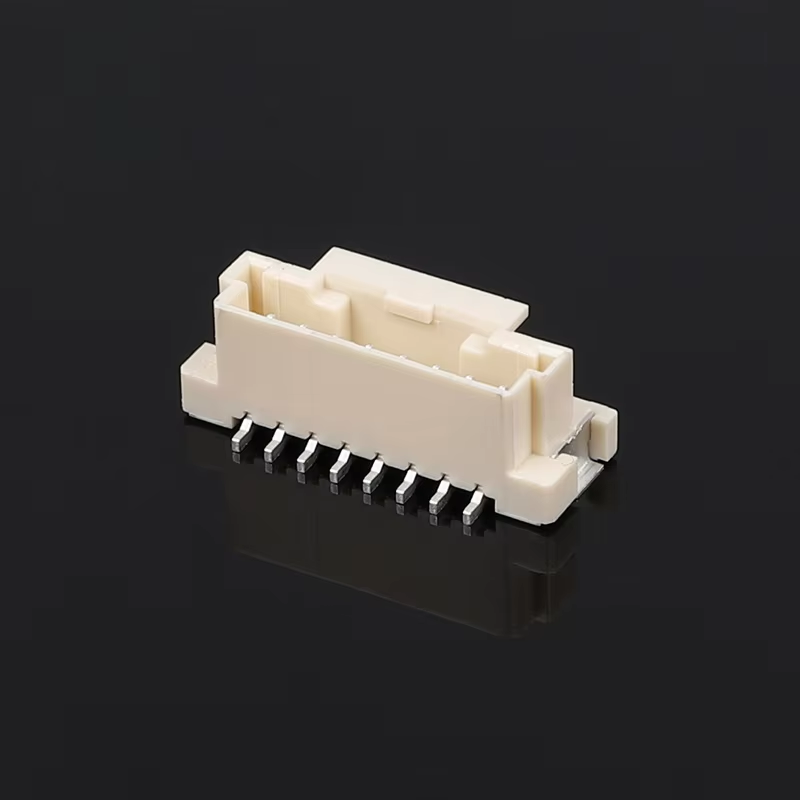

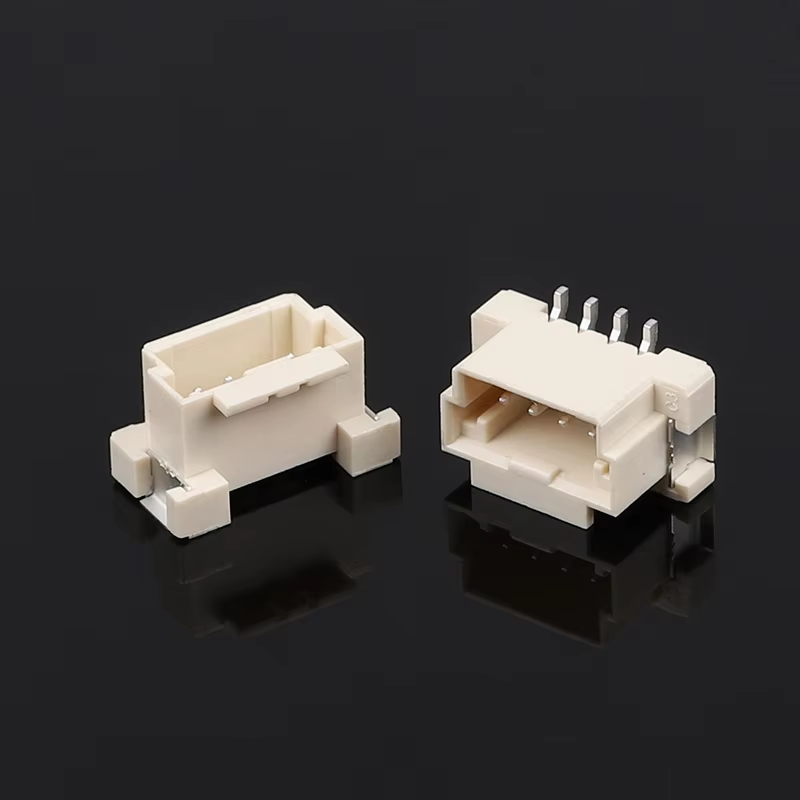

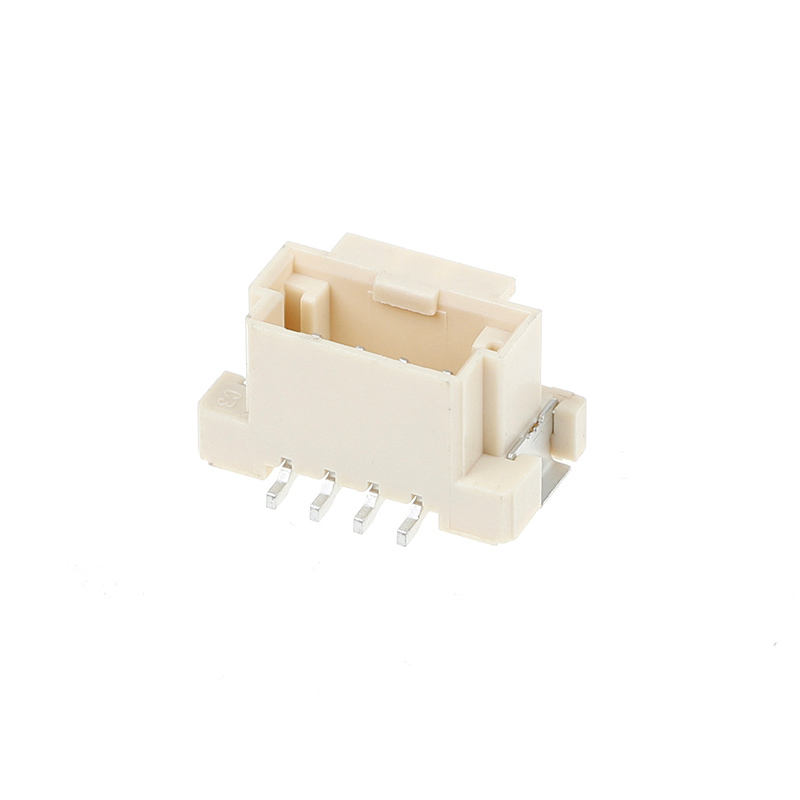

MX2.0mm Tête verticale à hauteur d'envergure Connecteur féminin câble-plaque avec boucle
Points forts du produit
- 2Récipient féminin vertical de fil à planche à inclinaison de 0,0 mm avec boucle de verrouillage intégréepour l'anti-déconnexion sous vibration
- Conception à une rangée, nombre de broches: 2P-20P configurable, prend en charge à la fois la transmission de signal et la transmission de courant continu à faible puissance
- Résistant à l'humidité et à la chaleur
- Structure de verrouillage par clic audible, facilité d'accouplement/déaccouplement manuel, empêche le désappariement avec la touche de polarisation
- Alternative de déploiement rentable pour les séries traditionnelles de câbles à plateau de 2,0 mm, prend en charge la personnalisation OEM/ODM
Spécifications techniques du produit
Paramètres mécaniques généraux
| Nom de l'article |
Spécification |
| Le tonnerre |
20,0 mm |
| Type de connecteur |
Tête verticale féminine du fil à la planche (à travers le trou) |
| Méthode de verrouillage |
Fermeture à serrure positive (verrou) |
| Nombre de postes |
2 ~ 20P, rangée unique |
| Cycles d'accouplement |
Min. 300 cycles |
| Force de rétention |
≥ 40 N (état de plein accouplement) |
| Force de désagrégation |
8 à 25N |
| Type de montage de PCB |
DIP à travers trou |
| Recommandation pour l'épaisseur des PCB |
1.2 à 1.6 mm |
Caractéristiques matérielles et électriques
| Nom de l'article |
Spécification |
| Matériel de logement |
Le produit doit être fabriqué à partir d'un mélange de fibres de synthèse de synthèse. |
| Terminal de contact |
Phosphore Bronze |
| Plaquage par contact |
Standard: étain sur nickel; optionnel: flash or |
| Courant nominal |
2A par contact |
| Voltage nominal |
250 V CA/CC |
| Résistez à la tension. |
800V AC / 1 min |
| Résistance au contact |
≤ 30 mΩ au maximum |
| Résistance à l'isolation |
≥ 1000 MΩ Min |
| Étalon de fil approprié |
22‐30 AWG harnais de câbles à défilement |
Guide environnemental et de soudure
| Nom de l'article |
Spécification |
| Température de fonctionnement |
-25°C à +85°C |
| Température de stockage |
-40°C à +105°C |
| Processus de soudure |
Loterie par ondes à travers trou |
| Température et durée de la soudure |
260 °C maximum, ≤ 5 secondes |
| Conformité |
RoHS 2.0, conforme à REACH SVHC |
Caractéristiques du produit
- Boucle de verrouillage positive intégrée: rétroaction sonore de "clic" lorsqu'elle est complètement accouplée, évite le débranchement accidentel dans des environnements vibrants
- Caractéristique clé de la polarisation: empêche l'accouplement inverse lors de l'insertion manuelle ou sur la chaîne de montage
- Terminus de contact en phosphore-bronze avec plaque d'étain: performances de contact stables, faible résistance au contact, bonne soudabilité
- Matériau isolant ignifuge UL94V-0, large plage de température de fonctionnement pour les appareils électroniques à l'intérieur
- Le montage vertical permet d'économiser de l'espace horizontale sur les circuits imprimés; une disposition standard de broche à travers le trou pour une conception simple de la disposition des circuits imprimés
- Couverture large du nombre d'épingles 2P-20P, prend en charge la longueur d'épingle personnalisée, les options de placage et la couleur spéciale du boîtier
- Conforme à la directive RoHS-REACH, adapté aux exigences d'exportation du marché mondial
Avantages du produit
- Fiabilité contre les vibrations: La boucle intégrée résout les risques de connexion en vrac pour les équipements en mouvement / exposés aux chocs par rapport aux connecteurs à friction uniquement
- Convient à l'assemblage: confirmation claire par clic audible, moins d'erreur humaine lors de l'assemblage manuel, plus faible taux de défauts intermittents après-vente
- Flexibilité de la conception: Portefeuille complet 2‐20P, supporte le revêtement personnalisé, la modification des couleurs et des broches pour les besoins spéciaux du projet
- Stabilité de l'offre: empreinte standard compatible avec les solutions traditionnelles de câble à plateau de 2,0 mm, temps de réalisation court pour le volume de masse
- Balance coût/performance: Évitez les prix premium excessifs; répond à la plupart des demandes d'interconnexion basse tension intérieure des consommateurs et de l'industrie
- Prêt à l'exportation: Pleine conformité aux exigences du marché de l'UE et de l'Amérique du Nord, rapports d'essais disponibles sur demande
Application du projet
- Appareils électroménagers intelligents: petits appareils électroménagers, serrures intelligentes, humidificateurs, équipements de cuisine, câblage interne
- IoT et électronique grand public: capteurs, contrôleurs, modules d'affichage, appareils portables alimentés par batterie
- Contrôle et instrumentation industriels: modules PLC de petite taille, instruments d'essai, connexions de signal interne au panneau
- Dispositifs médicaux (autres que les implants): appareils de beauté, équipements de surveillance, câblage interne des signaux basse tension
- Robotique et automatisation: câblage des actionneurs de petits robots, connexions de signaux de ventilateur et de moteur
- Modules auxiliaires d'éclairage et de nouvelles énergies: pilote LED, harnais de signal auxiliaire de gestion de petites batteries
Questions fréquentes
1. Q: Avez-vous un catalogue? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits?
R: Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2Je ne trouve pas le produit dans votre catalogue.Logue, tu peux faire ce produit pour moi?
R: Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir de quel produit vous avez besoin et combien vous en voulez. Si nous n'en avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire.Pour votre référence, la fabrication d'un moule ordinaire prendra environ 35-45 jours.
3. Q: Pouvez-vous fournir un échantillon? Ces échantillons sont-ils gratuits?
R: Oui, nous fournissons 5 à 10 pièces d'échantillons gratuits de connecteurs pour les tests.
4Q: Quel est votre délai de livraison?
R: Les marchandises en stock sont livrées dans un délai de 1 jour; les marchandises personnalisées sont livrées dans un délai de 5-7 jours
5. Q: Comment expédier ma commande?
R: Pour les petits colis, envoyez-les par express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard.Nous sommes responsables de tout dommage causé au produit pendant la livraison.
6. Q: Quel type de paiement acceptez-vous? Puis-je payer en RMB?
A: Nous acceptons T/T ((Transfert bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q: Que pensez-vous du contrôle qualité de votre entreprise
R: Nous nous conformons strictement à la norme ISO9001, IQC, OQC, IPQC, QA occupent 10% de notre département qualité.
8J'ai besoin de votre liste de prix de tous vos produits.
R: Nous n'avons pas de liste de prix pour tous nos produits.et les prix changent toujours à cause du coût des matériaux et de la quantitéEt vous pouvez nous donner une liste de tous les articles dont vous avez besoin; nous confirmerons soigneusement un par un et vous donner une spécification et une liste de prix
9Q: Pouvez-vous faire des produits personnalisés et des emballages personnalisés?
R: Oui. Nous avons fait beaucoup de personnalisé
Pour ce qui est de l'emballage personnalisé, il n'y a pas de problème pour nous de mettre votre logo ou d'autres informations sur l'emballage.Je dois juste souligner que cela entraîne des coûts supplémentaires.
10Q: Quels certificats avez-vous?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Il est également possible d'obtenir des certificats de conformité avec les normes de qualité de l'Union.
