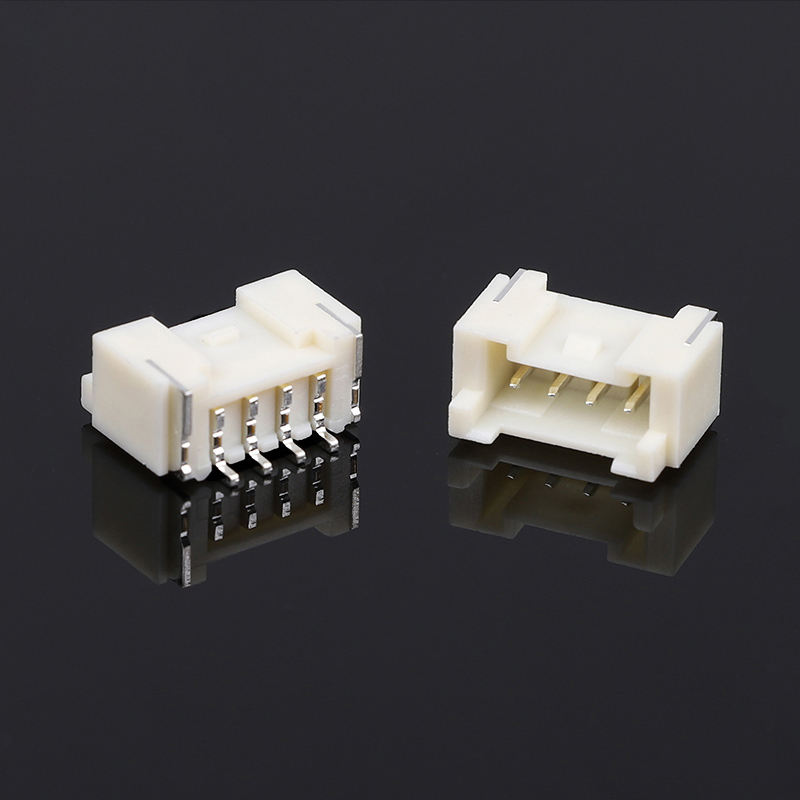

Connecteur d'extrémité de carte d'éclairage LED SMT2P-16P horizontal à pas de 2,0 mm
Points forts du produit
Embase SMT horizontale à pas de 2,0 mm, conditionnée en bande et bobine, de 2 à 16 positions, optimisée pour l'assemblage de circuits imprimés d'éclairage LED. Boîtier résistant aux hautes températures, performance de contact stable, entièrement compatible avec le montage automatique haute vitesse SMT, réduit le taux de défauts de production pour les modules d'éclairage.
Spécifications techniques du produit
Paramètres mécaniques généraux
| Article |
Spécification |
| Pas |
2,0 mm |
| Plage de positions |
2 - 16 P |
| Type de montage |
Montage en surface SMT horizontal / à angle droit |
| Conditionnement |
Bande et bobine gaufrée pour assemblage automatique SMT |
| Cycles d'accouplement |
300 cycles minimum |
| Suggestion d'épaisseur de PCB |
1,6 mm |
| Option de placage |
Étame (standard) ; Plaqué or (en option) |
Caractéristiques matérielles et électriques
| Article |
Spécification |
| Matériau du boîtier |
PA9T / PA10T haute température, UL94-V0 |
| Matériau du contact |
Bronze phosphoreux |
| Courant nominal |
3 A par broche |
| Tension nominale |
250 V AC/DC |
| Résistance de contact initiale |
≤ 15 mΩ |
| Résistance de contact après test environnemental |
≤ 25 mΩ |
| Résistance d'isolement |
≥ 1000 MΩ |
| Tension de tenue |
800 V AC, 1 min, sans claquage |
| Température de fonctionnement |
-25 °C ~ +85 °C |
Guide environnemental et de soudage
| Article |
Spécification |
| Température de pic de refusion SMT |
Max 260 °C, durée ≤ 10 s |
| Condition de stockage |
Température -10 °C ~ +40 °C, humidité 40-70 % HR, bobine scellée |
| Résistance environnementale |
Résiste aux contraintes de cycle thermique courantes des modules d'éclairage intérieur ; NON destiné à une exposition directe à l'eau en extérieur sans boîtier supplémentaire |
| Suggestion SMT |
Éviter un volume excessif de pâte à souder pour éviter les ponts d'étain entre les broches adjacentes |
Caractéristiques du produit
- Pas standard de 2,0 mm, positions : 2-16 circuits, montage SMT horizontal à angle droit à rangée unique
- Conditionnement en bande et bobine gaufrée, directement applicable aux équipements de prélèvement et de placement SMT haute vitesse
- Isolant résistant aux hautes températures UL94-V0, tolère le profil de soudage par refusion SMT
- Contact en bronze phosphoreux avec options de placage étain/or, faible résistance de contact stable
- Clé de polarisation intégrée, empêche les erreurs d'assemblage par accouplement inversé
- Empreinte optimisée pour la disposition des PCB LED, réduit le risque de pont de soudure lors de la production de masse
- Options de nombre de broches multiples, prend en charge la transmission de signaux et de basse puissance pour les modules d'éclairage
Avantages du produit
- Adapté à la production de masse: L'alimentation en bande et bobine SMT élimine le placement manuel, améliore le débit pour les OEM d'éclairage, réduit les défauts liés à l'assemblage.
- Optimisation orientée éclairage: Le montage horizontal à profil bas préserve l'espace vertical à l'intérieur des luminaires LED minces.
- Équilibre coût-performance: La version étamée répond à la plupart des exigences d'éclairage LED ; variante plaquée or disponible pour les projets à fortes vibrations ou à longue durée de vie.
- Conception anti-erreur d'accouplement: La clé de polarisation évite les erreurs de branchement dans le mauvais sens sur la ligne de production.
- Performance électrique stable: L'impédance de contact contrôlée réduit les risques de connexion intermittente pour les défaillances des modules LED.
- Sélection flexible du nombre de broches: 2-16P couvre des indicateurs lumineux de petite taille aux cartes de pilote d'éclairage multicanaux.
Application
- Éclairage LED : panneaux lumineux, modules de bande lumineuse, downlights, éclairage de placard, cartes de pilote de luminaire intelligent
- Électronique grand public : petits appareils électroménagers, modules d'affichage
- Contrôle industriel : PCB de capteurs, unités de contrôle compactes
- Maison intelligente : contrôleurs d'éclairage IoT, connexion interne fil à carte des appareils intelligents d'intérieur
