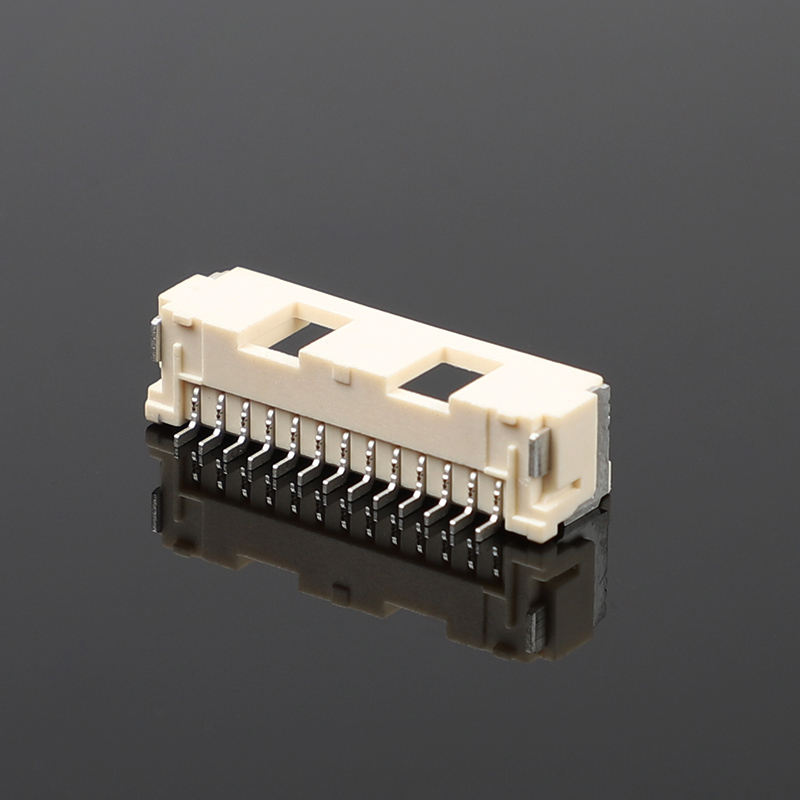

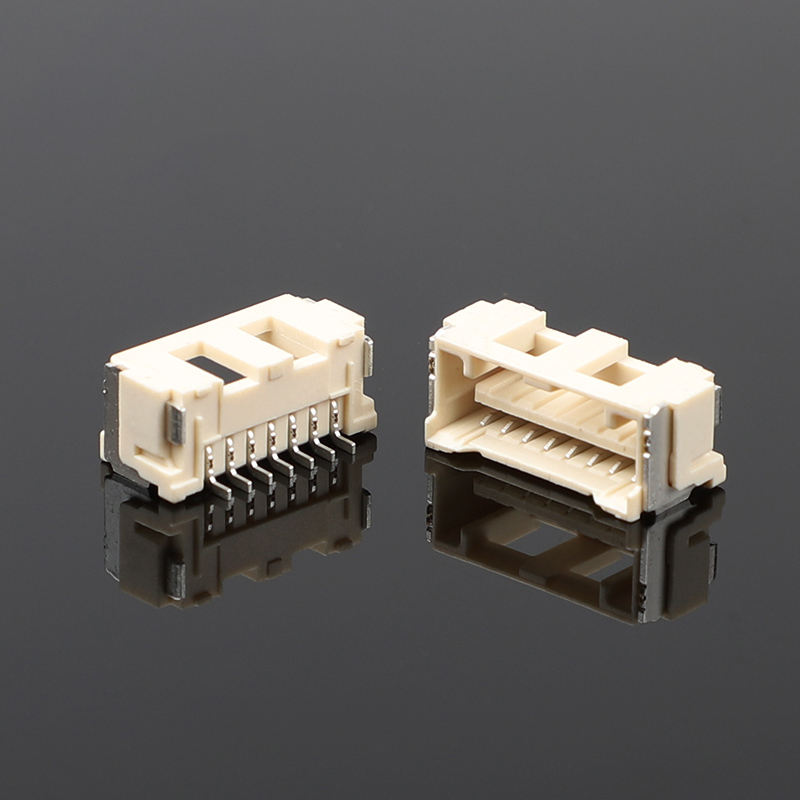

Connecteur adaptateur automobile WT150BW pour lampe légère, résistant à l'humidité, SMT à boucle interne, horizontal, pas de 1,5 mm, type B, 100 V
Points forts du produit
- Embase SMT horizontale de type B, pas de 1,5 mm,conception anti-vibration avec verrouillage par boucle internepour connexion d'éclairage et de signalisation automobile
- Conditionnement en bande et bobine SMT, entièrement compatible avec les lignes d'assemblage SMT à haute vitesse
- Matériau du boîtier résistant à l'humidité, performances stables dans un environnement de cabine de véhicule humide
- Tension nominale 100 V AC/DC, encombrement compact, nombre de broches personnalisable de 2 à 15
- Matériau de qualité automobile, conforme RoHS, alternative économique pour la série MX1.5 courante
Spécifications techniques du produit
Paramètres mécaniques généraux
| Article |
Spécification |
| Pas |
1,5 mm |
| Type de montage |
SMT horizontal / à angle droit |
| Méthode de verrouillage |
Verrouillage par boucle interne |
| Nombre de broches disponible |
Monorail 2-15 broches |
| Cycles d'accouplement |
Min 30 cycles |
| Épaisseur de PCB applicable |
1,6 mm-2,0 mm |
| Conditionnement |
SMT bande et bobine |
Caractéristiques matérielles et électriques
| Article |
Spécification |
| Matériau du boîtier |
PA9T résistant aux hautes températures, UL94V-0 |
| Matériau des bornes |
Bronze phosphoreux, sous-couche Ni + placage Sn |
| Tension nominale |
100 V AC/DC |
| Courant nominal |
2 A par broche |
| Résistance de contact |
≤ 40 mΩ (max) |
| Résistance d'isolement |
≥ 500 MΩ |
| Tension de tenue |
500 V AC, 1 min sans claquage |
Guide environnemental et de soudage
| Article |
Spécification |
| Température de fonctionnement |
-25 °C ~ +85 °C (y compris la température d'élévation de courant) |
| Résistance à l'humidité |
Tolère un environnement de cabine à forte humidité, non étanche |
| Profil de soudage par refusion |
Température de crête max 250 °C, suivre la courbe de refusion standard SMT |
| Condition de stockage |
Emballage sous sac sec, éviter l'absorption d'humidité avant refusion SMT |
| Conformité |
RoHS |
Caractéristiques du produit
- Structure de verrouillage par boucle interne intégrée, encliquetage audible, empêche efficacement la déconnexion sous les vibrations et les chocs du véhicule
- Montage SMT horizontal à angle droit, économise de l'espace vertical sur le PCB, idéal pour la disposition du câblage dans la direction latérale
- Boîtier résistant à l'humidité et aux hautes températures, s'adapte à l'environnement de travail humide de l'intérieur et du boîtier de lampe
- Conditionnement en bande et bobine, prend en charge le placement SMT automatique sans opération manuelle
- Couverture multi-broches : monorail 2P-15P, sélection flexible du nombre de broches pour différentes exigences de canaux de signal
- Les languettes de maintien SMT renforcées améliorent la rétention mécanique de la soudure sur le PCB
- Clés de polarisation pour éviter les erreurs d'accouplement lors de l'assemblage
- Conforme RoHS, adapté aux assemblages électroniques automobiles de sécurité indirecte
Avantages du produit
- Verrouillage par boucle interne anti-vibration: Comparé aux wafers SMT ordinaires sans verrouillage, il évite les défaillances de signal intermittentes causées par les vibrations du véhicule, réduisant ainsi les risques après-vente pour les produits d'éclairage.
- Boîtier résistant à l'humidité: Meilleure adaptabilité à l'humidité que le matériau PA66 général, adapté à un environnement de cavité de lampe semi-scellée.
- Fabrication SMT complète: Fourniture en bande et bobine, aucune insertion manuelle nécessaire, réduit les coûts de main-d'œuvre d'assemblage pour la production de masse.
- Disposition horizontale compacte: La conception de sortie de fil horizontale économise la hauteur du PCB, s'adapte à la disposition des cartes de lampe dans des espaces restreints.
- Référence croisée économique: Alternative directe pour la série MX1.5 de type B courante, prend en charge le nombre de broches personnalisé et les tests d'échantillons.
- Performances de soudure stables: Les languettes de maintien renforcées réduisent le risque de fissuration des joints de soudure sous contrainte mécanique.
Application
- Automobile : Modules de phares / feux arrière / éclairage d'ambiance à LED automobiles, unités de contrôle électroniques intérieures, connexion de signal de capteur de véhicule
- Éclairage : Module d'éclairage LED commercial, carte de pilote de lampe intelligente
- Électronique industrielle : Modules de capteurs de petite taille, cartes de contrôle compactes
- Électronique grand public : Équipement domestique intelligent, connexion de signal fil-à-carte de petite taille
FAQ
1. Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
2. Q : Je ne trouve pas le produit dans votre catalogue, pouvez-vous fabriquer ce produit pour moi ?R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prend environ 35 à 45 jours.
3. Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 échantillons gratuits de connecteurs pour les tests. Mais vous devez payer les frais d'expédition.
4. Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées dans un délai de 1 jour ; les marchandises personnalisées sont livrées dans un délai de 5 à 7 jours.
5. Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous sommes responsables de tout dommage au produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Veuillez vous assurer que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise ?
R : Respect strict de la norme ISO9001, IQC, OQC, IPQC, QA représentent 10 % de notre département qualité. Tous nos produits seront testés par CCD.
8. Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de faire tous leurs prix sur une liste, et les prix changent constamment en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous confirmerons soigneusement un par un et vous donnerons une liste de spécifications et de prix.
9. Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés pour nos clients auparavant (principalement des faisceaux de câbles). Concernant l'emballage personnalisé, il n'y a pas de problème pour que nous mettions votre logo ou d'autres informations sur l'emballage. Il suffit de souligner que cela entraîne des coûts supplémentaires.
10. Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
