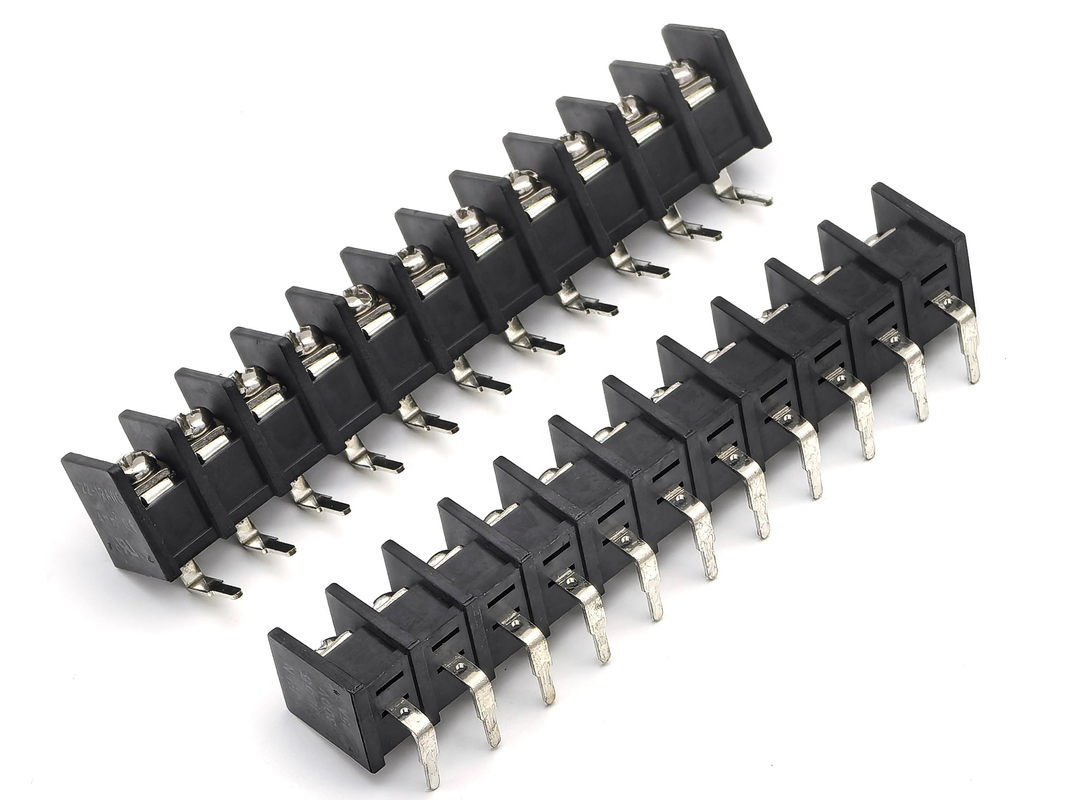

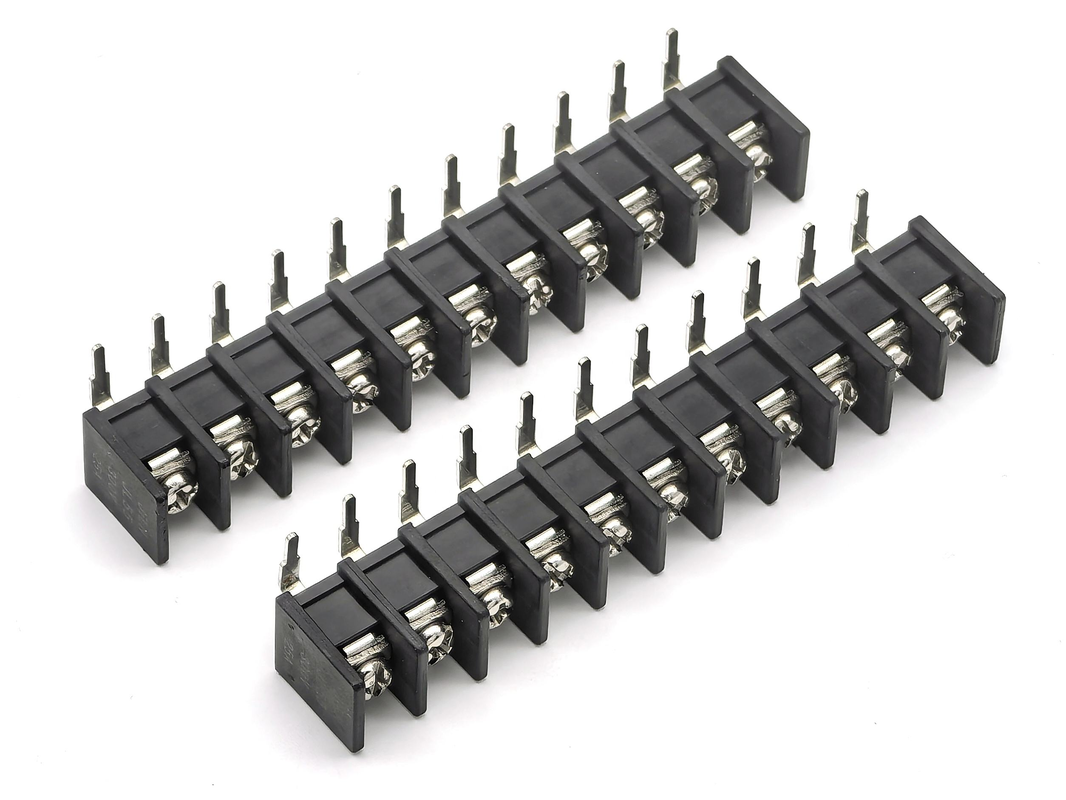

9.5mm barrière de pivotement blocs terminaux 90 degrés DIP Noir 11P PA66 Matériau 300V 25A

Blocs terminaux à barrière avec pas de 9,5 mm, angle de 90 degrés, DIP, noir, 11P, matériau PA66, 300V, 25A

Point fort

• Bloc terminal à barrière traversant DIP à 90 degrés, 11 positions, pas de 9,5 mm, boîtier noir en PA66 UL94V-0
• Tension nominale continue de 300 V / 25 A, rétention de fil sécurisée par vis-pince pour câblage de PCB haute puissance
• Isolation par barrière physique entre les pôles pour éviter les risques d'arc et de court-circuit
• Contacts en laiton étamé, conductivité stable, anti-oxydation pour une longue durée de vie
• Empreinte DIP standard, adaptée à l'assemblage en masse SMT / traversant ; conforme RoHS et REACH

Description du produit

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Guide d'environnement et de soudage

Caractéristique du produit

1. Structure d'isolation par barrière : partition physique entre les pôles adjacents, minimise les risques de court-circuit et d'arc en état de fonctionnement haute puissance
2. Broches DIP à angle droit à 90 degrés : insertion verticale dans le PCB, accès horizontal au fil, économie d'espace sur le dessus de la carte
3. Boîtier ignifuge PA66 UL94V-0, résistance exceptionnelle aux chocs thermiques et mécaniques
4. Contact en laiton étamé et vis en acier nickelé : faible résistance de contact, anti-corrosion, force de serrage stable dans un environnement de vibration
5. Connecteur à vis-pince : accepte les fils toronnés/rigides, assemblage et maintenance faciles sur site
6. Configuration fixe à 11 broches pour l'intégration de signaux d'alimentation multi-boucles ; nombre de pôles personnalisable disponible
7. Matière première conforme RoHS, répond aux exigences environnementales industrielles mondiales

Avantage du produit

1. Amélioration de la sécurité : la paroi de barrière intégrée empêche le rampant et les arcs, beaucoup plus sûr que les blocs terminaux ordinaires sans barrière pour les circuits haute intensité multi-canauxOptimisation du corps long à 11 broches : conception monobloc à 11 positions, pas d'assemblage de plusieurs blocs courts ; réduction de l'empreinte du PCB et du taux d'erreur d'assemblage
2. Serrage résistant aux vibrations : la pince à vis M3 maintient une pression de fil stable, adaptée aux équipements soumis à des chocs et vibrations continusSolution haute puissance rentable : performance de courant continu de 25 A sans coût superflu de sur-spécification, équilibre performance et budget BOM
3. Facile à assembler : disposition standard des broches DIP à 90 degrés, compatible avec les lignes de production de soudage à la vague grand public ; aucun montage spécial requisStabilité d'approvisionnement : production interne, support des commandes en volume, confirmation de dessin pour modification personnalisée
4. ApplicationCartes de circuits imprimés de contrôle industriel
5. Alimentations à découpage et unités d'alimentation de pilotes LEDÉquipements d'automatisation et modules de contrôle de relais
6. Équipements d'instrumentation et de mesureCarte de contrôle auxiliaire pour nouvelles énergies

Appareils électriques ménagers de grande puissance

• Distribution d'alimentation multi-boucles interne d'armoire
• Options de personnalisation
• Confirmer l'empreinte du PCB : vérifiez que la disposition des broches DIP à 90 degrés correspond à votre pad de PCB avant la production de masse.
• Déclassement de courant : lorsque la température ambiante dépasse 85 ℃, le courant de fonctionnement est déclassé en dessous de 20 A.
• Sélection du fil : utilisez un fil épais de 12-14 AWG pour un fonctionnement à pleine charge proche de 25 A ; ne pas dépasser la section transversale maximale du fil.
• Contrôle du couple : serrez la vis à 0,5 N·m ; un couple excessif fissure le boîtier en PA66, un couple insuffisant provoque une connexion lâche et un échauffement.
• Si 11 broches ne correspondent pas à votre projet : nous proposons des versions alternatives avec 2 à 24 pôles de cette série.

Pour les scénarios à fortes vibrations : vérifiez le serrage de la vis après une longue période de fonctionnement comme entretien de routine.

1. Processus de personnalisation par étapes
2. Collecte des exigences → 2. Évaluation technique et devis → 3. Revue et confirmation du dessin 3D → 4. Moule / Outillage et prototype → 5. Test d'échantillon (contact R, rétention, refusion) et approbation → 6. Production de masse → 7. Contrôle qualité final et expédition.
3. Notre service
4. Disponibilité et politique des échantillons
5. Les échantillons sont envoyés gratuitement à nos clients sur demande, à condition qu'ils acceptent de payer le fret, ou nous pouvons payer le fret pour certains anciens clients de notre part, ou le client peut payer le fret à l'avance, et nous pouvons expédier les échantillons avec notre coursier.
6. Garanties/Clauses de non-responsabilité/Termes et conditions

Nous fournissons une garantie de qualité du produit.

1. Une livraison rapide sous 15 jours est assurée.

Les conditions de paiement incluent T/T, mais sont sujettes à négociation, telles que L/C, PayPal, Western Union, et plus encore.

Service après-vente

Nous offrons un excellent service grâce à notre réseau de bureaux et notre siège social.

Veuillez contacter notre service commercial marketing par téléphone ou par e-mail, ou si cela vous convient, visitez notre bureau.

Outre un service convivial, nous offrons les prix les plus compétitifs et une planification flexible.
FAQ
Q : Quel est votre MOQ ?

R : Notre MOQ est généralement de 1000 pièces, mais nous acceptons de petites quantités pour les tests.

Q : Puis-je visiter votre usine ?
R : Bienvenue dans notre usine, et nous vous montrerons notre processus de production professionnel, et espérons avoir une coopération à long terme avec vous.
Q : Quel est votre délai d'échantillonnage ? Quel est votre délai de livraison ?

R : 7 jours pour les échantillons, et 15-20 jours pour la production de masse. Cela dépend de la quantité.

Q : Comment puis-je inspecter mes marchandises ?

R : Vous pouvez inspecter en visitant l'usine, ou demander à une tierce partie d'inspecter, ou par inspection d'image.

Q : Combien coûte l'expédition vers mon pays ?

R : Le fret sera donné par la compagnie de fret en fonction de votre poids brut et de votre volume.

Q : Comment savoir si vous avez expédié ma commande ?

R : Le numéro de suivi (DHL, UPS, FedEx, TNT, EMS, etc.), le connaissement aérien ou la lettre de transport maritime vous seront envoyés dès que vos marchandises seront expédiées. Nous suivons également la livraison et vous tenons informé. Le service après-vente utile est fourni. Nous soutenons ce que vous vendez.

Q : Puis-je fabriquer des produits personnalisés ?
