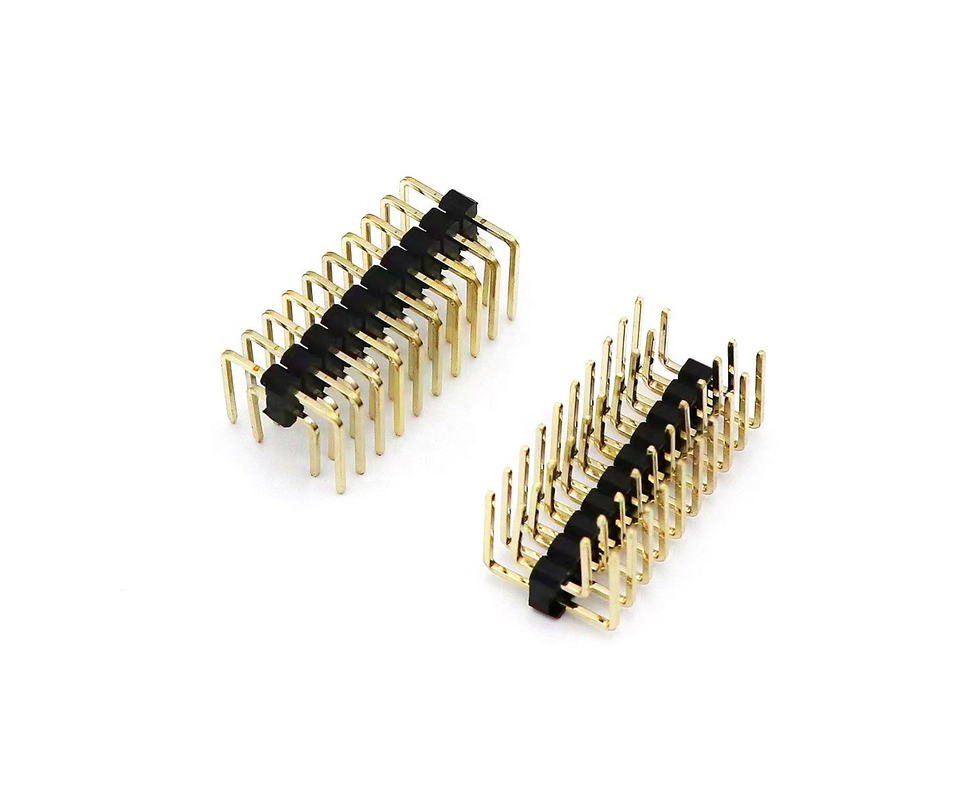

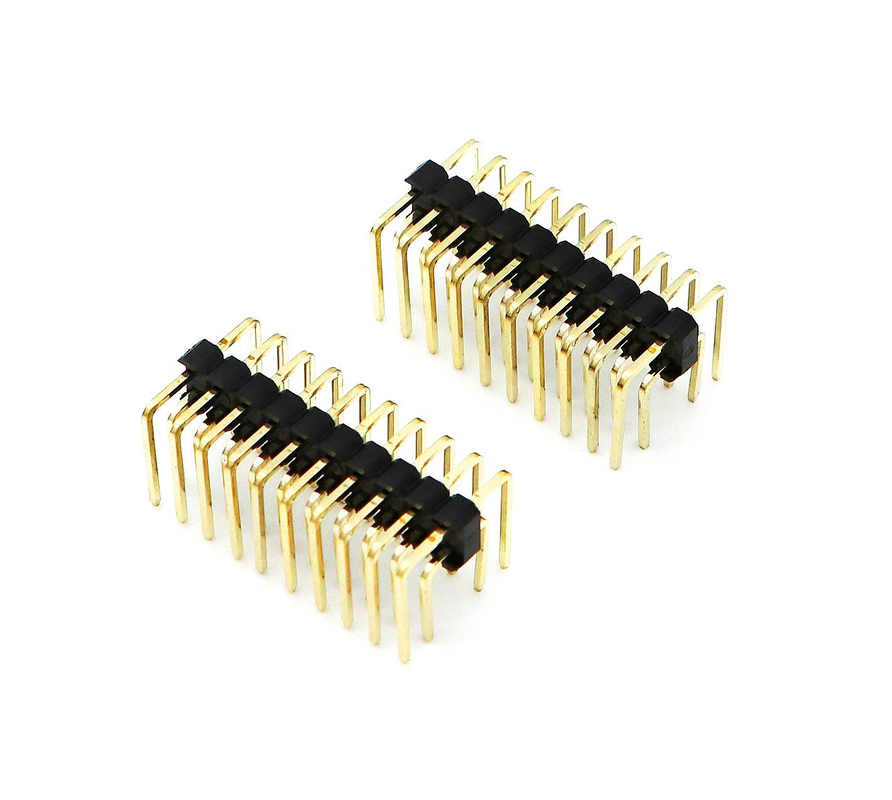

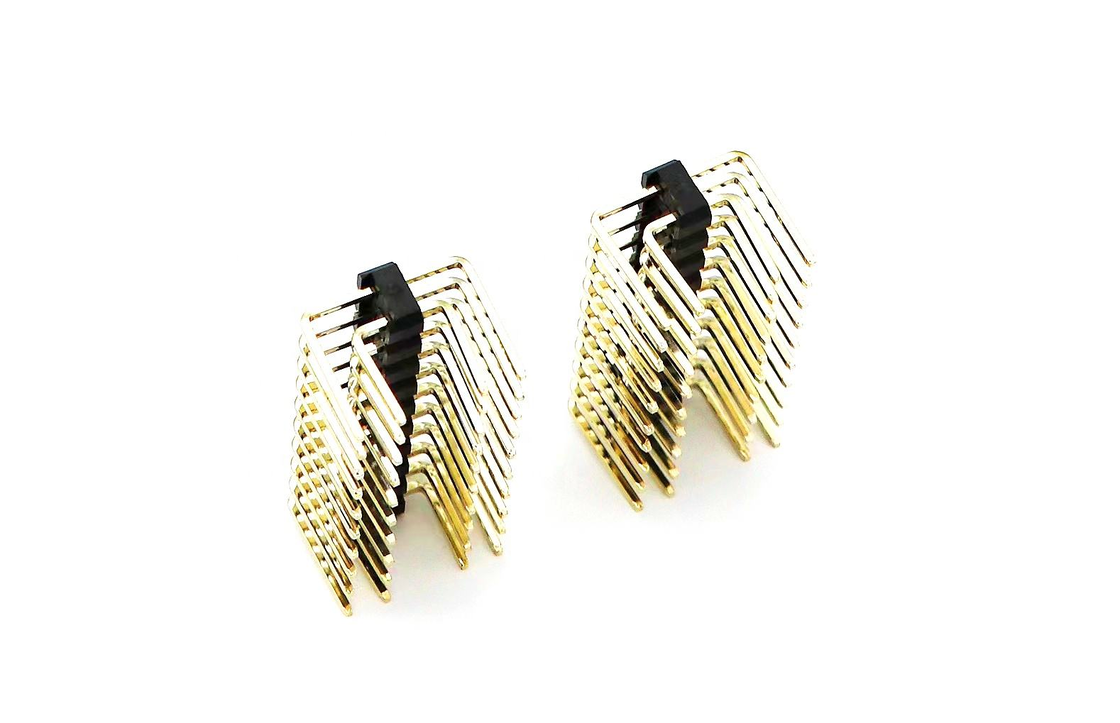

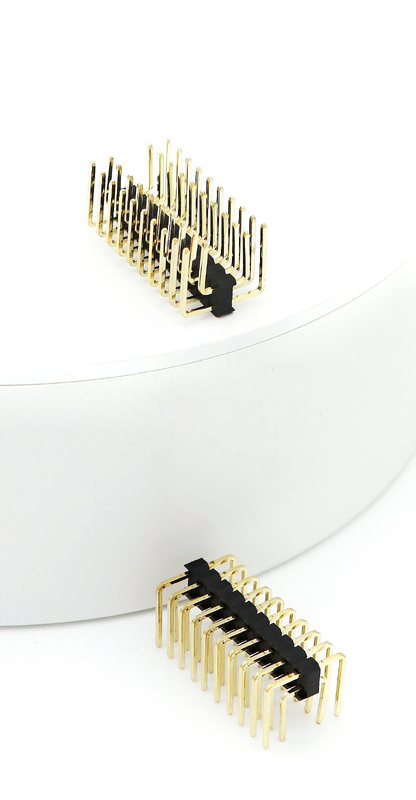

2.54mm Pitch Male Pin Header Double rangée PCB à angle droit Nylon SQ0.64mm H2.5mm 2*1P-2*40P

En-tête de broche mâle à pas de 2,54 mm, double rangée, angle droit, PCB, nylon, SQ0,64 mm, H2,5 mm, 2*1P-2*40P

Point fort

• Pas standard de 2,54 mm, conception à angle droit à 90° en double rangée, hauteur d'isolant H2,5 mm, broche carrée SQ0,64 mm pour une grande stabilité mécanique
• Large gamme de nombres de broches : 21P-240P, quantité de broches entièrement personnalisable pour une disposition de PCB diversifiée
• Boîtier en nylon UL94V-0, anti-déformation sous la chaleur de soudure ; options de placage multiples pour l'ajustement de la fiabilité du signal
• Terminaison à angle droit traversante, forte rétention sur PCB, idéale pour l'interconnexion carte à carte / carte à fil dans la direction latérale
• Conforme RoHS et REACH, prend en charge l'emballage en plateau/tube pour l'assemblage manuel et en production de masse

Description du produit

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Guide environnemental et de soudage

Caractéristique du produit

1. Structure traversante à angle droit 90°, direction d'accouplement horizontale, parfaite pour les configurations d'enceintes à hauteur limitée
2. Broche de contact solide carrée SQ0,64 mm, résistance à la flexion plus élevée que les broches rondes, anti-déformation pendant l'assemblage et les conditions de vibration
3. Boîtier en nylon UL94V-0, résistance thermique exceptionnelle, résiste à la fusion pendant le processus de soudage à la vague
4. Sélection flexible du nombre de broches : 21P-240P, coupe partielle disponible sur demande
5. Finitions de surface multiples : plaqué étain / flash or / or sélectif sur la zone d'accouplement pour des exigences de fiabilité de différents grades
6. Pieds de soudure traversants stables, force de maintien mécanique supérieure sur PCB contre les chocs et les vibrations
7. Compatible avec les en-têtes femelles / en-têtes boîtes double rangée grand public à pas de 2,54 mm sur le marché

Avantage du produit

1. Conception de broche carrée SQ0,64 mm: Comparé à l'en-tête de broche ronde ordinaire, améliore la rigidité de la broche, réduit le risque de flexion de la broche lors de l'insertion-extraction et de l'assemblage du PCB, diminue le taux de défauts de production.
2. Boîtier en nylon H2,5 mm: La hauteur d'isolant optimisée équilibre le positionnement mécanique et la résistance à la chaleur ; évite le gonflement ou la déformation du plastique lors de la production de masse par soudage à la vague.
3. Structure traversante à angle droit: Offre une force d'ancrage PCB plus solide que les en-têtes de type SMT ; convient aux équipements soumis à des impacts de vibration, empêche le risque de déconnexion du connecteur.
4. Couverture complète de la gamme de nombres de broches: Des ports de test de signal à faible nombre de broches aux interconnexions de modules à nombre de broches élevé, un modèle couvre plusieurs exigences de nomenclature, raccourcit le cycle d'approvisionnement.
5. Solution de placage flexible: Plaqué étain pour les biens de consommation sensibles au coût ; placage or sélectif pour les scénarios d'accouplement répétés de qualité industrielle, équilibre le coût et la fiabilité.
6. Haute compatibilité: S'accouple directement avec les prises femelles double rangée grand public à pas de 2,54 mm sur le marché, aucun travail de refonte supplémentaire pour les projets de PCB existants.

Application

• Cartes de contrôle industriel et modules périphériques PLC
• Matériel embarqué, passerelle IoT et modules de capteurs
• PCBA d'équipement auxiliaire médical
• Unités de contrôle de maison intelligente
• Modules auxiliaires électroniques intérieurs automobiles
• Instruments de test et de mesure
• Équipement terminal de communication
• Interconnexion de signaux robotiques

Options de personnalisation

1. Confirmation du nombre de broches: Confirmez le nombre exact de broches requis (21P-240P). Contactez-nous si une modification de coupe partielle / longueur spéciale est nécessaire.
2. Vérification de l'orientation: Sélectionnez ce modèle à angle droit lorsque le connecteur d'accouplement nécessite une entrée latérale ; choisissez un en-tête de type droit pour un accouplement dans la direction supérieure.
3. Sélection du placage:
   • Sensible au coût, accouplement peu fréquent : choisissez le plaqué étain
   • Branchement/débranchement fréquent, environnement humide / industriel : choisissez le placage flash or ou or sélectif
4. Note sur la disposition du PCB: Réservez une empreinte traversante correspondante pour la broche carrée de 0,64 mm ; référez-vous à notre dessin de pad PCB fourni.
5. Processus d'assemblage: Adoptez le soudage à la vague pour la production de masse ; suivez strictement le paramètre de température-temps de soudage pour éviter d'endommager le boîtier en nylon.
6. Pièce d'accouplement: Doit correspondre à un en-tête femelle double rangée à pas de 2,54 mm ; vérifiez le pas, l'espacement des rangées et la dimension des broches avant de finaliser la nomenclature.

Processus de personnalisation étape par étape

1. Collecte des exigences → 2. Évaluation technique et devis → 3. Revue et confirmation du dessin 3D → 4. Moule / Outillage et prototype → 5. Test d'échantillon (contact R, rétention, refusion) et approbation → 6. Production de masse → 7. Contrôle qualité final et expédition.

Notre service

Disponibilité et politique des échantillons

Les échantillons sont envoyés gratuitement à nos clients sur demande, à condition qu'ils soient disposés à payer le fret, ou nous pouvons payer le fret pour certains anciens clients de notre part, ou le client peut payer le fret à l'avance, et nous pouvons expédier les échantillons avec notre coursier.

Garanties/Clauses de non-responsabilité/Termes et conditions

Nous fournissons une garantie de qualité du produit.
Une livraison rapide de 15 jours est assurée.
Les conditions de paiement incluent T/T, mais sont sujettes à négociation, telles que L/C, PayPal, Western Union, et plus encore.

Service après-vente

Nous offrons un excellent service grâce à notre réseau de bureaux et à notre siège social.
Veuillez contacter notre service commercial marketing par téléphone ou par e-mail, ou si cela vous convient, visitez notre bureau.
Outre le service convivial, nous offrons les prix les plus compétitifs et une planification flexible.

FAQ

Q : Quel est votre MOQ ?

R : Notre MOQ est généralement de 1000 pièces, mais nous acceptons de petites quantités pour les tests.

Q : Puis-je visiter votre usine ?

R : Bienvenue dans notre usine, et nous vous montrerons notre processus de production professionnel, et espérons avoir une coopération à long terme avec vous.

Q : Quel est votre délai d'échantillonnage ? Quel est votre délai de livraison ?

R : 7 jours pour les échantillons, et 15-20 jours pour la production de masse. Cela dépend de la quantité.

Q : Comment puis-je inspecter mes marchandises ?

R : Vous pouvez inspecter en visitant l'usine, ou demander à une tierce partie d'inspecter, ou par inspection d'images.

Q : Combien coûte l'expédition vers mon pays ?

R : Le fret sera donné par la compagnie de fret en fonction de votre poids brut et de votre CBM.

Q : Comment savoir si vous avez expédié ma commande ?

R : Le numéro de suivi (DHL, UPS, FedEx, TNT, EMS, etc.), le connaissement aérien ou la lettre de transport maritime vous seront envoyés dès que vos marchandises seront expédiées. Nous suivons également la livraison et vous tenons informé. Le service après-vente utile est fourni. Nous soutenons ce que vous vendez.

Q : Puis-je fabriquer des produits personnalisés ?

 R : Bien sûr, envoyez-nous simplement votre dessin ou échantillon.
