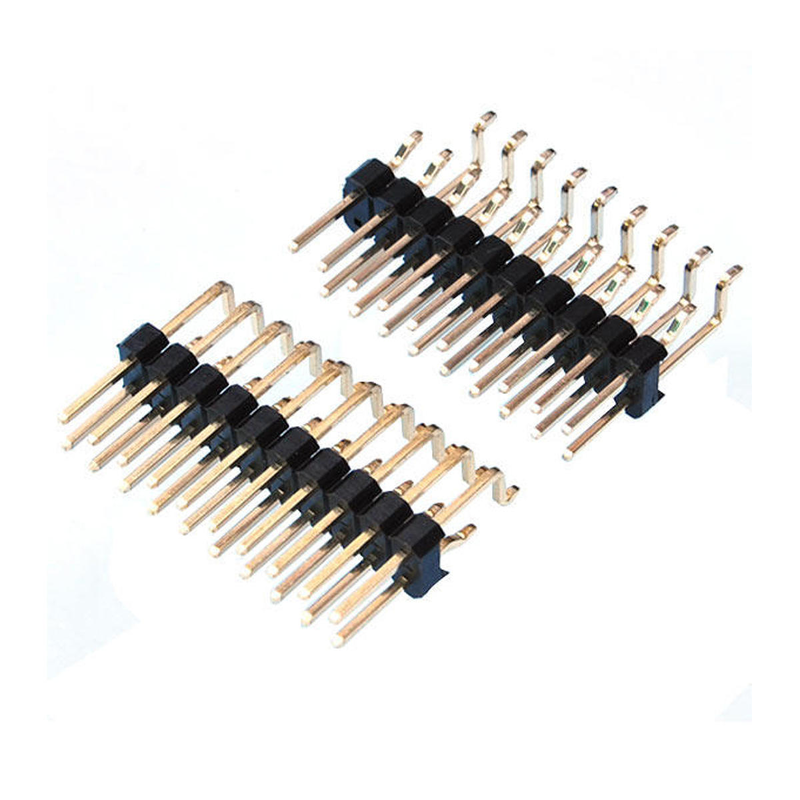

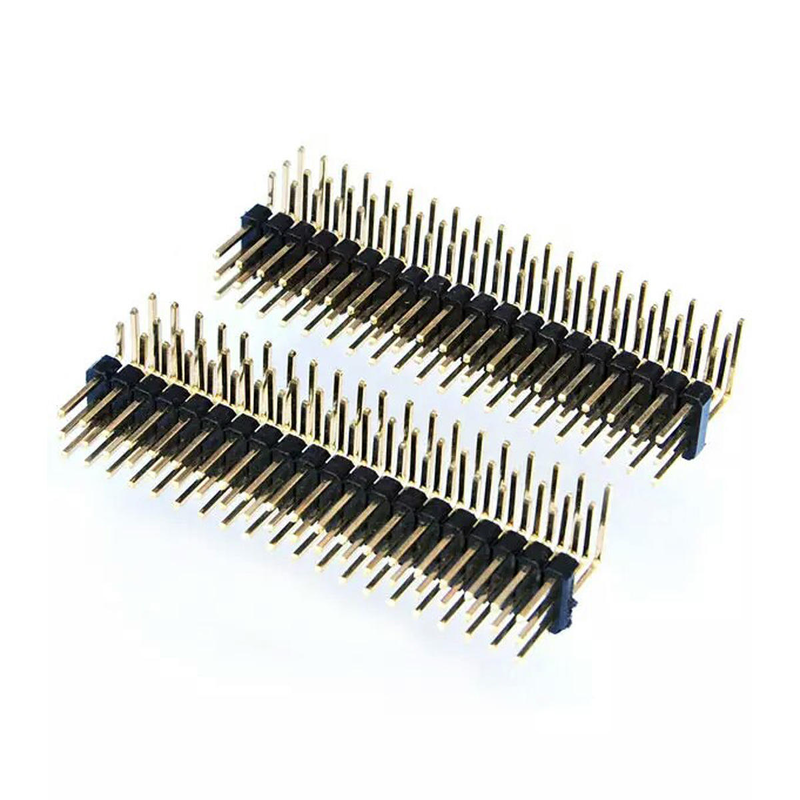

Embase de connecteur 1.0mm double rangée, broches coudées, montage en surface, 180 degrés, 90 degrés, matériau PBT, contacts en bronze phosphoreux, longueur de broche personnalisable

Tête de broche de PCB 1,0 mm Broche courbée double rangée SMT 180 degrés 90 degrés PBT Matériau Phosphore Bronze Contacts Longueur de broche personnalisable

Le point fort

• 1.0 mm de doubles broches SMT en rangée courbée, supports90° d'angle droit et 180° de terminaison SMT platepour une disposition de PCB flexible
• Faisceaux de contact en phosphore-bronze, performances de ressort stables, anti-fatigue pour les cycles d'accouplement à long terme
• Isolateur PBT UL94V-0, excellente résistance à la chaleur du reflux, assemblage SMT de reflux de masse adéquate
• Completement personnalisable: longueur d'épingle, nombre d'épingles, finition de placage, emballage en ruban adhésif disponible
• Contrôle strict de la coplanarité pour le SMT pick-and-place, taux de défauts d'assemblage inférieur pour la production en grande quantité

Description du produit

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Environnement et guide de soudage

Caractéristique du produit

1. Double rangée de 1,0 mm d'envergure fine, économise l'empreinte des PCB pour une disposition à haute densité
2. Deux styles de broches courbées: 90° angle droit / 180° SMT plat, correspondent à différentes exigences de mise en page des bords du PCB
3. Contacts phosphore-bronze: élasticité supérieure, résistance au relâchement des contraintes sous vibration et cycle de température
4. PBT UL94V-0 boîtier thermoplastique, résiste à la température de soudage par reflux SMT standard
5. Coplanarité stricte pour les bornes SMT, compatibles avec les équipements automatiques de ramassage et de pose
6. Personnalisation flexible: longueur d'épingle, code PIN, placage en étain/or, options d'emballage en ruban adhésif/tube
7. Conforme à RoHS et REACH, répond aux exigences environnementales électroniques mondiales

Avantages du produit

1. Flexibilité de la mise en page: double option broches SMT courbées à 90° /180°, résolvent les problèmes de connexion à bord limités par l'espace, évitent les coûts de forage à travers le trou
2. Fiabilité des contacts: phosphore en contact avec le bronze au lieu du laiton ordinaire, moindre risque de fatigue du ressort sous vibration pour les appareils de qualité industrielle
3. Convient à la production de masse: contrôle serré de la coplanarité SMT, adaptation automatique de la prise et de la place et du reflux, réduction des mauvais joints de soudure dans la fabrication à grande échelle
4. Personnalisation rentable: ajuster la longueur des broches, la quantité de broches et le revêtement selon les exigences du BOM, pas besoin de redessiner l'empreinte des PCB
5. Stabilité thermique: le boîtier PBT maintient la stabilité dimensionnelle pendant le reflux, aucune déformation ou ébullition par rapport au boîtier en plastique bon marché

Application du projet

• Modules de commande industriels et PCBA de capteurs
• Appareils intelligents IoT, appareils électroniques portables
• Assemblages de circuits compacts médicaux
• Unités auxiliaires électroniques d'intérieur automobile
• Instruments portables, équipements d'essai et de mesure
• Périphériques de communication, modules de systèmes intégrés

Options de personnalisation

1. Confirmer le type de broche courbée: sélectionner90° d'angle droitpour la connexion horizontale du panneau latéral; choisir180° SMT à platLe mauvais angle provoque une mauvaise correspondance de la disposition des PCB.
2. Définir le nombre exact de broches: deux rangées = 2 × N positions; spécifier le total des positions lors de l'envoi de la demande.
3. Confirmer la dimension de la longueur de la broche: la longueur de la broche d'accouplement et la longueur de la queue de soudure SMT sont toutes deux personnalisables; veuillez fournir une référence au dessin si disponible.
4. Choisir le revêtement: revêtement d'étain pour les produits de consommation à cycle d'accouplement faible; revêtement d'or pour les environnements industriels à forte vibration et humides pour prévenir l'oxydation.
5. Partie d'accouplement: appariement avec l'en-tête femelle correspondante à deux rangées de 1,0 mm d'envergure; vérifier la dimension de l'accouplement avant le verrouillage final de la BOM.
6. Pour la production SMT: utilisez un emballage en ruban adhésif pour le montage automatique; emballage en tubes pour les essais de prototypes / petits lots.

Processus personnalisé

1. Résultats de l'essai de l'échantillon (R de contact, rétention, reflux) et approbationProduction de masse → 7- QC et expédition.

Notre service

Disponibilité et politique des échantillons

Les échantillons sont à envoyer à nos clients gratuitement à leur demande, tant qu'ils sont prêts à payer pour le fret, ou nous pouvons payer le fret pour certains anciens clients de notre côté ainsi,ou le client peut payer le fret à l'avance, et nous pouvons expédier des échantillons avec notre courrier ainsi.

Garanties/garanties/conditions générales

Nous fournissons une garantie de qualité du produit.
Une livraison rapide de 15 jours est assurée.
Les conditions de paiement incluent T/T, mais il est sujet à négociation, comme L/C, PayPal, Western Union, et plus encore.

Service après-vente

Un excellent service est offert par notre réseau de bureaux et de siège social.
Veuillez contacter notre service commercial par téléphone ou par e-mail, ou si cela vous convient, visitez notre bureau.
Outre le service sympathique, nous offrons les prix les plus compétitifs et des horaires flexibles.

Questions fréquentes

Q: Quel est votre MOQ?

R: Notre MOQ est généralement de 1000 pièces, mais nous acceptons de petites quantités de commande pour les tests.

Q: Puis-je visiter votre usine?

R: Bienvenue à visiter notre usine, et nous vous montrerons notre processus de production professionnel, et en espérant que nous pouvons avoir une coopération à long terme avec vous.

Q: Quel est votre délai d'échantillonnage? Quel est votre délai de livraison?

A: 7 jours pour les échantillons et 15-20 jours pour la production de masse.

Q: Comment inspecter mes marchandises?

R: Vous pouvez inspecter en visitant l'usine, ou demander à un tiers d'inspecter, ou par inspection d'image.

Q: Combien coûte l'expédition vers mon pays?

R: Le fret sera fourni par la compagnie de fret en fonction de votre poids brut et de votre CBM.

Q: Comment savoir si vous expédiez ma commande?

R: Le numéro de suivi ((DHL, UPS, FedEx, TNT, EMS, etc.), la facture aérienne ou B/L par mer vous sera envoyé dès que vos marchandises seront expédiées.Le service après-vente est fourni.Nous soutenons ce que vous vendez.

Q: Puis-je fabriquer des produits personnalisés?

 R: Bien sûr, envoyez-nous votre dessin ou votre échantillon.
