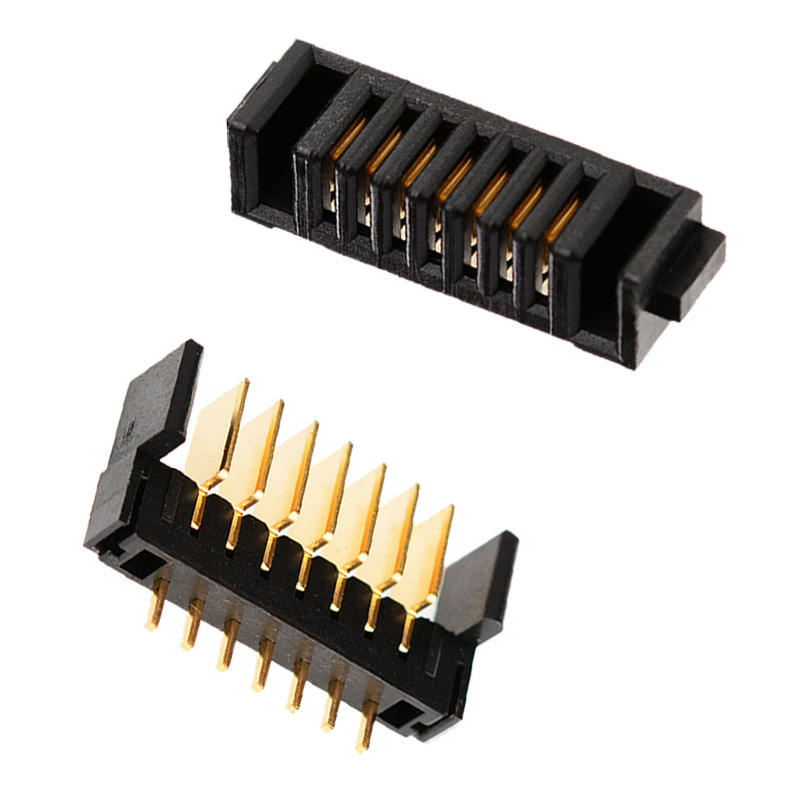

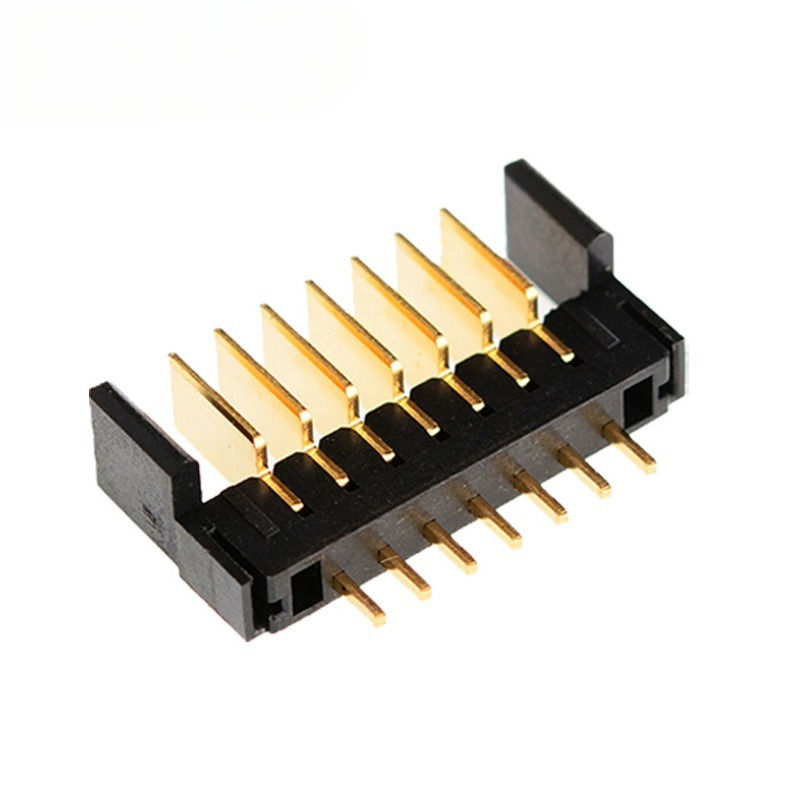

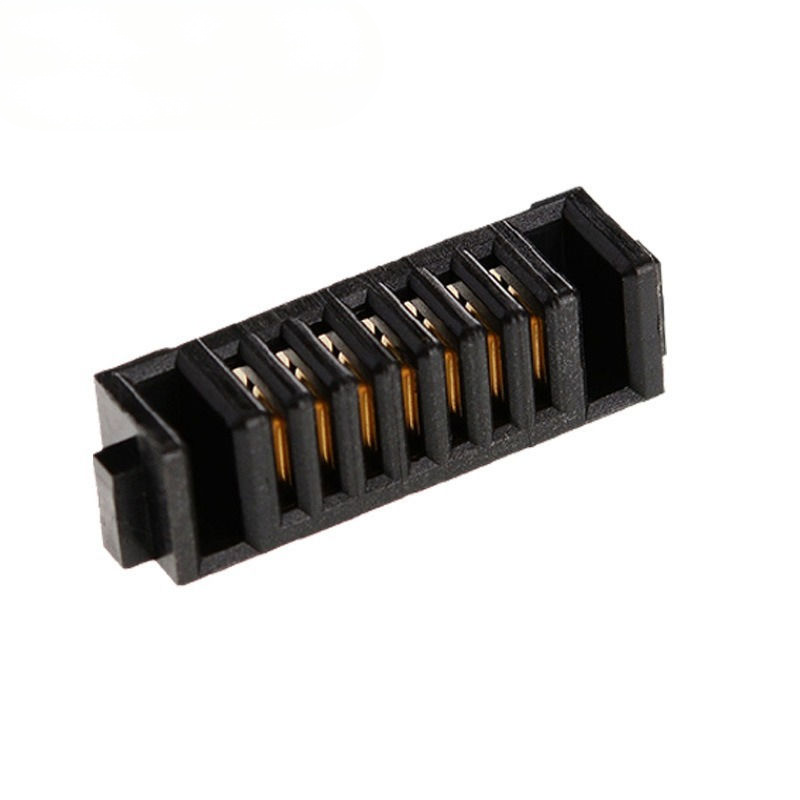

7-PIN Bloc d'empreintes digitales connecteur porte-batterie 2.0mm espacement Insérer lame PBT Matériau phosphore contacts en bronze

Connecteur de support de batterie de serrure à empreintes digitales à 7 broches, espacement de 2,0 mm, lame insérée, matériau PBT, contacts en bronze phosphoreux

Point fort

• Support de batterie à lame insérée à 7 broches et pas de 2,0 mm, spécialement conçu pour les modules de batterie au lithium des serrures à empreintes digitales
• Ressorts de contact en bronze phosphoreux, pression de ressort stable, faible résistance de contact contre les vibrations et les déconnexions par chute
• Boîtier en PBT UL94-V0, résiste aux chocs thermiques de soudage à la vague, anti-déformation sous les cycles de température intérieure
• Structure de capot anti-insertion erronée, évite les dommages dus au montage inversé de la batterie pour les lignes de production de masse de serrures intelligentes
• Conforme RoHS, performances constantes pour les projets OEM et ODM de serrures intelligentes à grand volume

Description du produit

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Guide d'environnement et de soudage

Caractéristique du produit

1. Structure à lame insérée à 7 positions et pas de 2,0 mm, accouplement direct de la lame de batterie, aucun faisceau de câbles supplémentaire nécessaire
2. Contacts en bronze phosphoreux C5191, bonne rétention du ressort, résiste à la relaxation après des milliers de cycles d'insertion-extraction
3. Boîtier en PBT noir (UL94-V0), adapté au processus de soudage à la vague, stabilité dimensionnelle sous fluctuation de température
4. Capot anti-insertion erronée intégré, sécurité mécanique pour éviter l'insertion inversée de la batterie
5. Broches de PCB traversantes, ancrage de soudure solide, anti-desserrage sous la vibration du mouvement mécanique de la serrure de porte
6. Géométrie optimisée du ressort de contact, chauffage réduit sous l'alimentation continue en veille de la serrure intelligente et le courant de crête de décharge du moteur
7. Conforme RoHS et REACH, prend en charge l'emballage en plateau/sac en grand lot pour les lignes d'assemblage SMT / traversantes

Avantage du produit

1. Réglage orienté serrure intelligente: Géométrie lame-contact optimisée pour les scénarios de remplacement de batterie de serrure à empreintes digitales ; force de contact ajustée pour éviter les coupures de courant intermittentes causées par les vibrations de fermeture de porte.
2. Supériorité du ressort en bronze phosphoreux: Meilleure résistance à la relaxation des contraintes que le laiton ; maintient des performances de contact stables après un remplacement répété de la batterie à long terme.
3. Stabilité thermique du PBT: Résiste au gauchissement du boîtier pendant le soudage à la vague ; évite le décalage des broches, ce qui entraîne un mauvais soudage en production de masse.
4. Conception mécanique anti-erreur: La fonction anti-insertion erronée du capot réduit le taux de défaut de la ligne d'assemblage, protège le CI coûteux de la carte mère contre les dommages dus à la tension inverse.
5. Personnalisation flexible: Prise en charge de l'ajustement du nombre de broches, de la modification de l'épaisseur du placage, de l'emballage spécial ; retour rapide des échantillons pour la validation des projets de serrures intelligentes.
6. Équilibre coût-performance: Approvisionnement direct d'usine ; qualité stable pour les OEM de serrures à empreintes digitales de milieu à haut de gamme, pas de redondance de spécifications excessives pour augmenter le coût du BOM.

Application

• Serrures intelligentes à empreintes digitales, serrures à contrôle d'accès par mot de passe (application principale)
• Batteries lithium-ion pour serrures intelligentes
• Modules portables alimentés par batterie pour l'IoT
• Appareils intelligents de sécurité domestique
• Équipements de capteurs intelligents basse consommation
• Appareils électroniques grand public de petite taille nécessitant une connexion de batterie de type lame

Options de personnalisation

1. Confirmer le pas : Doit adopter une dimension de lame d'accouplement de 2,0 mm ; ne pas mélanger avec des connecteurs de batterie de 2,54 mm.
2. Vérifier la définition du nombre de broches : Confirmer l'affectation des signaux/puissances des 7 broches entre la lame de batterie et le schéma du PCB ; la disposition des broches peut être personnalisée.
3. Vérification du montage : Ce modèle est de type traversant ; concevoir l'empreinte du PCB en suivant strictement notre dessin.
4. Sélection du placage : Placage or standard pour l'environnement intérieur des serrures intelligentes ; augmenter l'épaisseur de l'or si utilisé dans les régions côtières à forte humidité.
5. Marge de courant : Lorsque le courant de crête instantané du moteur se produit, réservez une marge de courant ≥ 40 % par broche dans votre conception.
6. Note d'assemblage : Comptez sur la sécurité mécanique intégrée ; ne forcez pas l'insertion de la lame de batterie en position inversée.
7. Échantillon d'abord : Effectuez des tests de vieillissement et de vibration sur machine réelle avec des échantillons avant la libération de la commande de masse.

Processus de personnalisation par étapes

1. Collecte des exigences → 2. Évaluation technique et devis → 3. Revue et confirmation du dessin 3D → 4. Moule / Outillage et prototype → 5. Test d'échantillon (contact R, rétention, refusion) et approbation → 6. Production de masse → 7. QC final et expédition.
