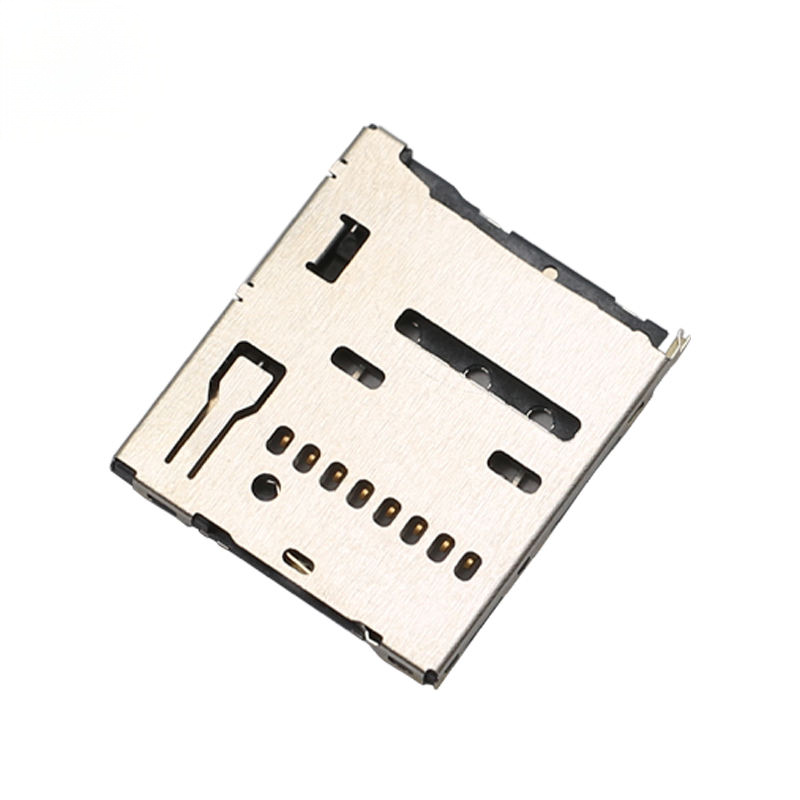

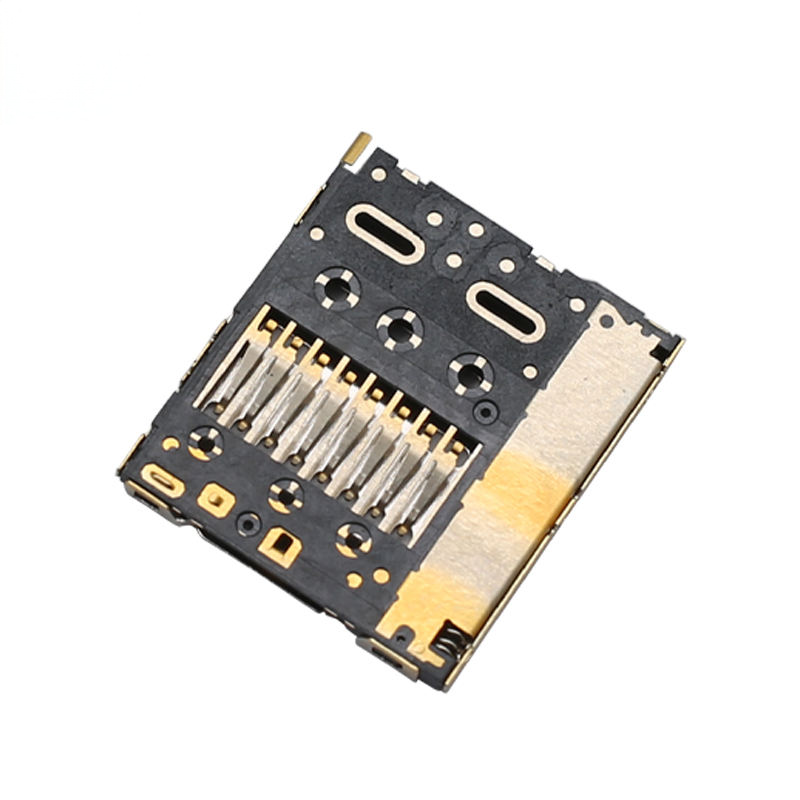

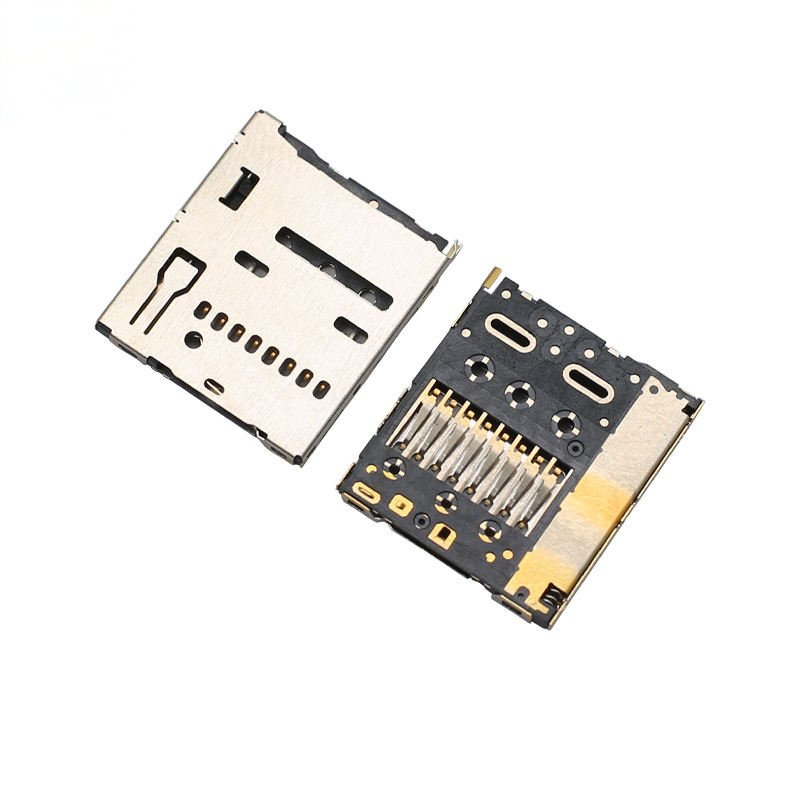

Remplacement du connecteur Micro SD de type Push Push JAE ST11S008V4HR2000, slot pour carte TF pour téléphone et appareil photo - pour PCB

Points forts

✅ Remplacement direct broche ‑ à ‑ broche pour JAE ST11S008V4HR2000 série ST11‑H
✅ Mécanisme de éjection automatique push‑push ultra‑bas profil de 1,25 mm, montage en surface SMT
✅ Interrupteur de détection de carte NC (normalement fermé) intégré pour la détection d'insertion de carte
✅ Pas de contact de 1,10 mm, 8 broches de signal + 2 broches d'interrupteur ; prend en charge la transmission haute vitesse micro‑SD UHS‑I
✅ Boîtier blindé en acier inoxydable avec fixation multipoint pour la suppression des interférences électromagnétiques et l'anti‑desserrage lors du reflow
✅ Boîtier LCP UL94V‑0 haute température, placage de contact or‑nickel, durée de vie de 5000 cycles d'accouplement
✅ Conforme RoHS, faible teneur en halogène, REACH SVHC ; emballage standard en ruban gaufré sur bobine de 2000 pièces

Spécifications techniques

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Lignes directrices environnementales et de soudage

Fonctionnalités du produit

• Fonctionnement push‑push autoéjectable : pousser pour verrouiller, appuyer brièvement à nouveau pour éjecter la carte TF ; course d'éjection de 3,4 mm pour un retrait pratique de la carte
• Interrupteur de détection de carte NC intégré, signal matériel pour la détection de présence de carte
• Pas de 1,10 mm, 8 contacts de signal plus 2 contacts d'interrupteur de détection
• Terminaison de montage en surface SMT ; plusieurs onglets de fixation métalliques empêchent le composant de flotter dans le four de reflow
• Hauteur totale faible de 1,25 mm, faible encombrement pour une conception d'enceinte mince
• Boîtier blindé en acier inoxydable, blindage EMI efficace pour l'électronique portable
• Boîtier LCP UL94V‑0 haute température, stable sous le profil de reflow SMT standard
• Contacts en bronze phosphoreux avec placage d'accouplement or sur nickel, placage d' étain flash sur les bornes du PCB pour une bonne soudabilité
• Emballage en ruban et bobine gaufré pour les lignes d'assemblage SMT automatiques à haute vitesse
•

Avantages du produit

1. Substitution véritable en remplacement direct: Empreinte et affectation des broches exactes correspondant à JAE ST11S008V4HR2000, réutilisation de la disposition du PCB existante, élimination des coûts de refonte de la carte et des retards de projet.
2. Fiabilité mécanique push‑push: Structure anti‑pop‑out intégrée, performances stables sous vibration pour les appareils portables.
3. Interrupteur matériel de détection de carte: Le signal de détection NC permet au MCU hôte de reconnaître l'insertion/le retrait de la carte, prend en charge la logique de branchement à chaud.
4. Prêt pour la production de masse: Les griffes de fixation multipoints empêchent le décalage/le flottement pendant le reflow SMT ; l'emballage en bobine convient aux machines de préhension et de placement à haute vitesse.
5. Boîtier en acier inoxydable blindé EMI: Supprime les interférences électromagnétiques pour les caméras, l'IoT portable et les équipements portables.
6. Alternative rentable: Réduisez le coût de la nomenclature par rapport au composant JAE d'origine tout en maintenant une équivalence électromécanique complète.

Notre service

3. Personnalisation professionnelle-- : fournissez un service unique pour les connecteurs4. Résoudre les problèmes--- : tous les problèmes de production seront résolus pour vous avant l'expédition
5. Livraison rapide-- : fournissez plusieurs solutions de livraison pour économiser les coûts logistiquesSecteurs d'application
Caméras d'action, caméras de bord, appareils d'enregistrement portablesInstruments portables et terminaux industriels portables
Drones, nœuds de capteurs IoT compacts, matériel portable intelligentPetites caméras de sécurité, équipements d'enregistrement vidéo portablesAppareils électroniques portables grand public, cartes de contrôle embarquées compactes

FAQ

• 1) : Pouvez-vous envoyer des échantillons gratuits pour vérifier la qualité ?
• Oui. Dans la plupart des cas, nous pouvons fournir des échantillons gratuitement.
• 2) : Comment votre usine applique-t-elle le contrôle qualité ?
• - Avant la production, XTK organise une réunion avec tout le personnel de direction pour confirmer tous les détails du produit. - Nous disposons d'équipements de poinçonnage de haute précision, d'équipements de moulage par injection de haute précision et d'équipements de production entièrement automatisés pour contrôler strictement la qualité du produit. - Tous les matériaux seront vérifiés par la direction des ventes et de la production avant utilisation. - Chaque ligne de production a un chef d'équipe pour surveiller la qualité. - Des contrôleurs qualité spécialisés vérifient la qualité des produits finis. Nous vous tiendrons informés du statut de la commande mis à jour en temps voulu.
• 3) : Pourquoi votre produit est-il si rentable ?

- Avec notre mission d'aider nos clients à réduire les coûts globaux, nous ne croyons pas à une stratégie de prix excessifs. - XTK s'efforce de faire de son mieux pour maintenir les prix aussi bas que possible sans sacrifier la qualité. Au-delà de cela, XTK améliore la compétitivité des coûts de fabrication en recherchant activement les meilleures options de composants possibles et en gérant la logistique de la chaîne d'approvisionnement. Nous pouvons donc vous aider à soulager votre pression financière et à développer une relation commerciale mutuellement bénéfique ensemble.

4. Pourquoi devriez-vous acheter chez nous, et non chez d'autres fournisseurs ?
- 15 ans de fabrication de connecteurs de précision - Solide équipe d'innovation technique et de R&D - Fournisseur désigné pour les entreprises renommées - Services et solutions personnalisés - Production faible MOQ 5). Que dois-je faire pour confirmer une commande ?

Quantité de commande, confirmer les détails du produit avec nous, votre logo, informations de livraison, livraison urgente ou non (afin que nous puissions planifier la solution d'expédition la plus appropriée et la plus rentable pour vous).
