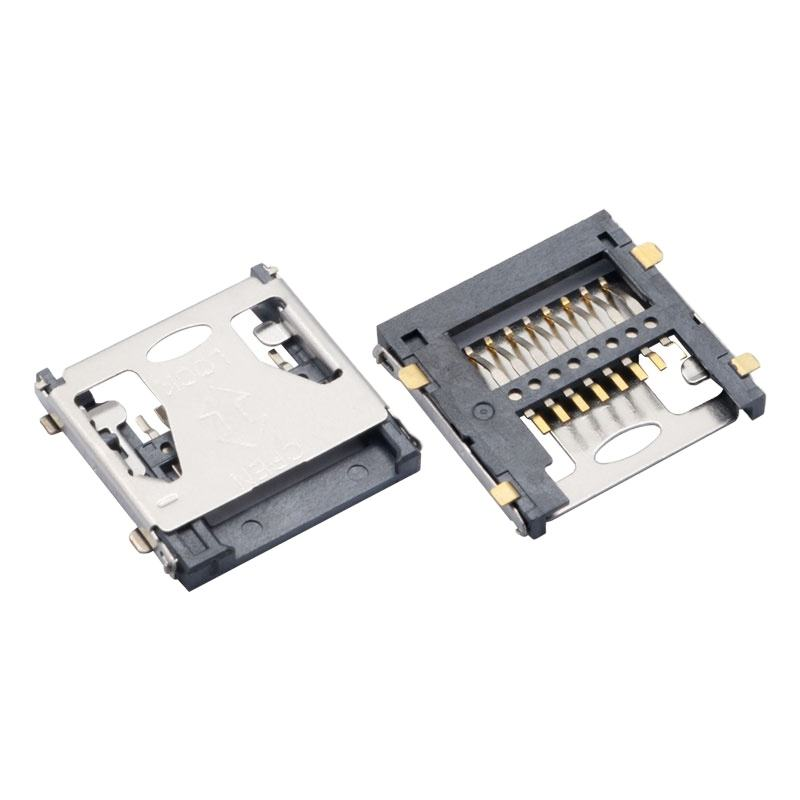

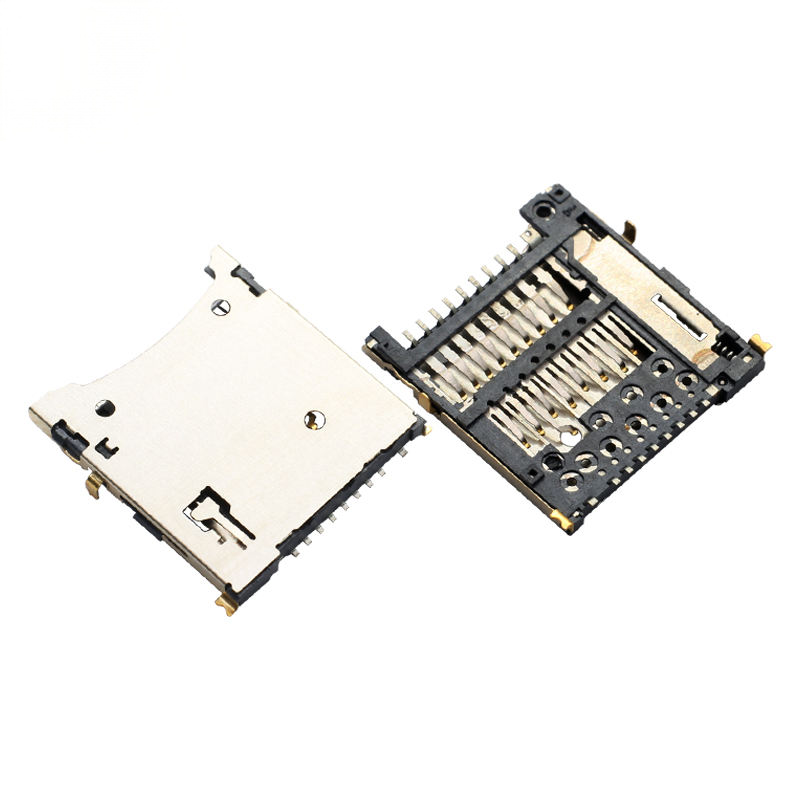

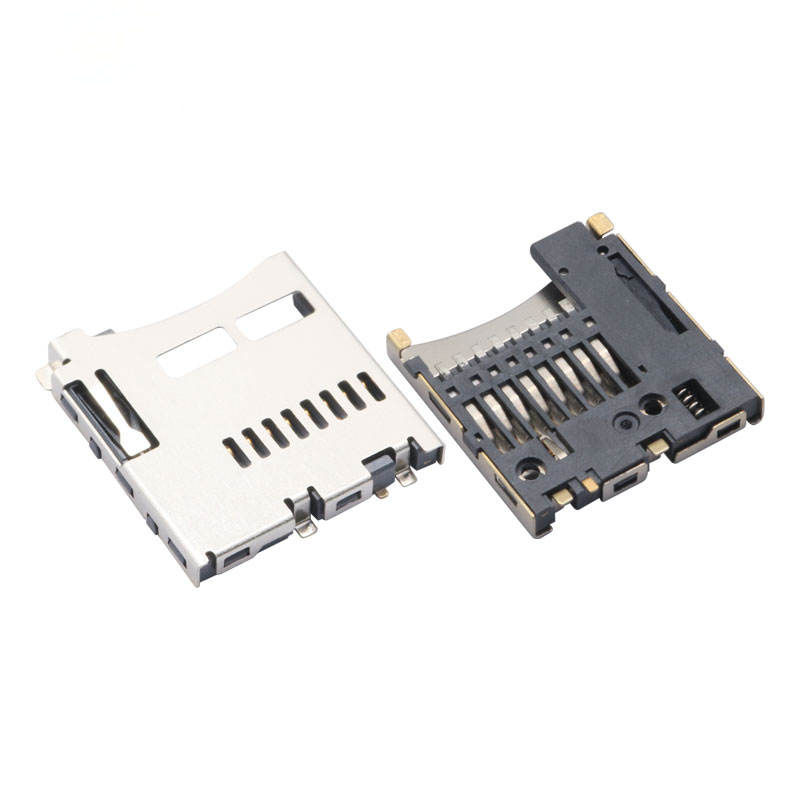

Connecteur de carte micro SD à 9 broches en laiton pour drone et PC

Le point fort

✅ Conception d'auto-éjection à 9 broches, commutateur de détection de carte intégré pour détection d'insertion d'hôte
✅ Contacts phosphore-bronze en laiton, plaquage sélectif en or-nickel, transmission stable du signal UHS-I à grande vitesse
✅ Montage en surface SMT, griffes de rétention de PCB multi-points, anti-décalage lors du soudage par reflux
✅ Mécanisme de verrouillage interne robuste, anti-déplacement pour les drones sensibles aux vibrations et matériel embarqué portable
✅ durée de vie mécanique de 5000 cycles d'accouplement; conforme à la directive RoHS et aux normes basse teneur en halogènes
✅ Emballage en bande imprimée sur rouleau, entièrement compatible avec les lignes SMT à grande vitesse

Spécifications techniques

Paramètres mécaniques généraux

Caractéristiques matérielles et électriques

Lignes directrices environnementales et de soudure

Caractéristiques du produit

• Structure de verrouillage par caméra de poussée-poussée: poussée-verrouillage / poussée-éjection; empêche la sortie accidentelle de la carte sous vibration
• Mise en page à 9 broches: 8 broches de signal + broche indépendante de détection de carte (normalement ouverte)
• 1.10 mm d'envergure de contact, terminaison de montage en surface SMT, griffes de rétention de PCB multi-points
• Contacts phosphore-bronzés en laiton, avec plaquage sélectif d'or sur nickel; bornes de soudure plaquées en étain
• SUS304 coque de protection en acier inoxydable pour suppression des interférences EMI
• LCP à haute température UL94V-0 boîtier noir, résiste au profil de reflux sans plomb standard
• Poussée d'éjection optimisée, force d'insertion/éjection en douceur 1-10 N
• Emballages à base de ruban adhésif pour l'assemblage automatisé de la production en série
•

Avantages du produit

1. Contacts en cuivre phosphore-bronze: Conductivité plus élevée, meilleure résistance à la fatigue que les prises en alliage de cuivre ordinaires; signal stable en cas d'échange fréquent de cartes pour les scénarios de stockage de journaux de drones.
2. Commutateur de détection de carte intégré: détection d'insertion au niveau du matériel, évite les bugs de sondage logiciel; pratique pour la logique d'enregistrement / gestion de l'alimentation du déclencheur MCU.
3. Mécanisme de verrouillage à cames contre la chute: résiste aux vibrations et aux chocs, empêche l'éjection inattendue de cartes pour les drones, les équipements de test de terrain portatifs.
4. Des griffes de retenue anti-flottaison SMT: Réduit au minimum le risque de décalage des composants / pierre tombale lors de la production de reflux à volume élevé, améliore le rendement SMT.
5. Écran de protection en acier inoxydable EMI: Supprime les interférences électromagnétiques environnantes, assure une transmission stable des données UHS-I à grande vitesse sur carte SD.
6. Large gamme de températures industrielles: -40°C~+85°C, convient aux appareils intégrés à l'extérieur, dans l'air et dans des environnements hostiles.
7.


Notre service

2- Des capacités de production suffisantesRésolvez les problèmes des grandes commandes pour vous
3Une personnalisation professionnelle...- fournir un guichet unique pour les connecteurs
4Résoudre des problèmes...Tous les problèmes de production seront résolus pour vous avant expédition
5Livraison rapide.-fournir plusieurs solutions de livraison pour économiser sur les coûts logistiques

Industries d'application

• Modules d'enregistrement de vol et d'images de drones / drones
• Appareils électroniques, autres que les appareils électroniques
• Caméras d'action et équipements de surveillance portables
• Porte d'accès IoT, contrôleurs embarqués pour le calcul de bord
• Capteur agricole intelligent, enregistreurs de données d'acquisition sur le terrain
• Instruments de mesure portables, accessoires périphériques automobiles
