Nouveau connecteur de siège d'aiguille 1,27 mm à double rangée allongée 2*25P tout cuivre protection environnementale plaqué or fabricant

Description du produit

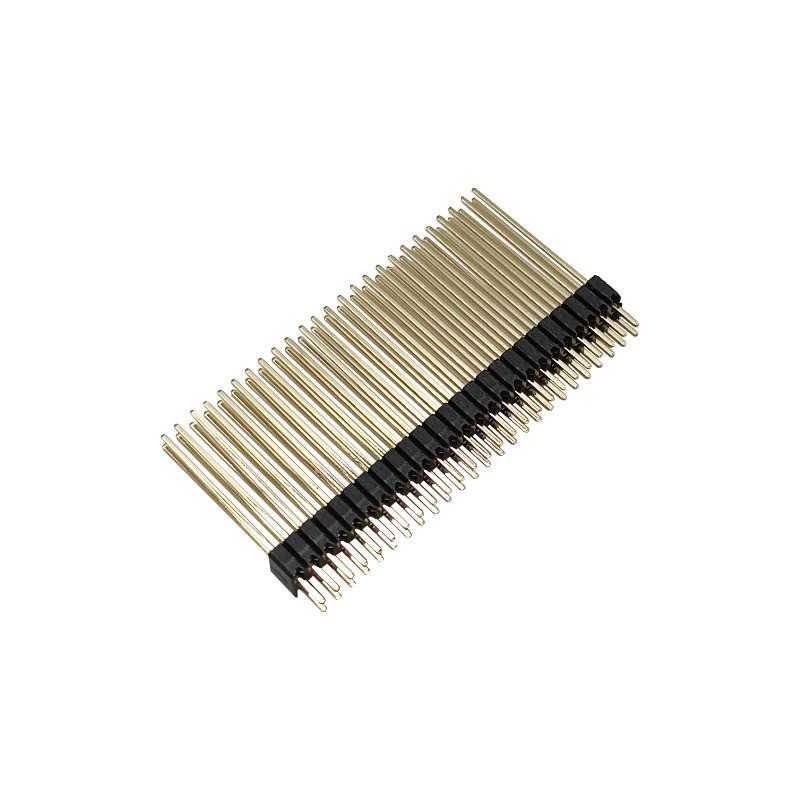

CeConnecteur à broches étendu 2×25P à pas de 1,27 mmest un connecteur mâle compact conçu pour l'interconnexion PCB-à-PCB et carte-à-module où les connecteurs standard de 2,54 mm peuvent occuper trop d'espace sur la carte.

Doté d'unpas de 1,27 mm, 50 contacts en deux rangées, configuration de broches étendue, contacts à base de cuivre et surfaces de contact plaquées or, il convient aux assemblages électroniques compacts nécessitant un nombre élevé de contacts dans une zone de PCB limitée.

Matériaux et construction

Contacts en alliage de cuivre

Le connecteur utilise des contacts en alliage de cuivre, fournissant la base conductrice nécessaire à l'interconnexion électrique PCB-à-PCB. La zone de couplage est spécifiée avec un placage or de 0,25 µm, tandis que la queue de soudure utilise un placage étain mat de 1,27 µm.

Isolant thermoplastique

Le boîtier isolant utilise un matériau thermoplastique avec un indice d'inflammabilité UL94 V-0, ce qui rend le composant adapté aux assemblages de PCB où les exigences d'inflammabilité des matériaux doivent être prises en compte.

Avantages techniques

1. Interconnexion carte-à-carte compacte

Le pas de 1,27 mm et la configuration à 2 rangées et 10 positions offrent une interface PCB-à-PCB compacte pour les applications où l'espace sur la carte est limité.

Cela rend le connecteur particulièrement pertinent pour :

• Cartes de contrôle compactes
• Modules électroniques embarqués
• Cartes de contrôle industrielles
• Équipements de communication
• Modules informatiques
• Électronique grand public

2. Assemblage de PCB compatible SMT

La conception à montage en surface vertical est compatible avec les processus d'assemblage SMT automatisés. Le fabricant spécifie la soudure en phase vapeur et le reflow IR comme procédés de soudure pris en charge.

Pour la fabrication de PCB à haut volume, cela peut simplifier l'intégration dans un processus de production de montage en surface existant.

3. Performances électriques définies

La spécification publiée fournit des paramètres électriques mesurables plutôt que de s'appuyer uniquement sur des affirmations générales de fiabilité.

Les valeurs clés comprennent :

• Courant nominal de 1A par contact
• Tension nominale de 125VAC
• Résistance de contact initiale maximale de 20mΩ
• Résistance de contact maximale de 50mΩ après test
• Résistance d'isolement minimale de 1 000MΩ

Ces chiffres fournissent aux ingénieurs des critères concrets pour évaluer l'adéquation électrique lors de la sélection du connecteur.

4. Large plage de température de fonctionnement

La plage de température de fonctionnement spécifiée est de -55°C à +125°C, ce qui rend ce connecteur adapté aux équipements électroniques nécessitant une enveloppe de température de fonctionnement relativement large.

L'adéquation réelle pour un produit final spécifique doit toujours être évaluée par rapport aux exigences thermiques et environnementales complètes au niveau du système.

Processus de personnalisation étape par étape

1. Collecte des exigences → 2. Évaluation technique et devis → 3. Revue et confirmation du dessin 3D → 4. Moule / Outillage et prototype → 5. Test d'échantillon (résistance de contact, rétention, reflow) et approbation → 6. Production de masse → 7. Contrôle qualité final et expédition.

Notre service

Disponibilité et politique des échantillons

Les échantillons sont envoyés gratuitement à nos clients sur demande, à condition qu'ils soient disposés à payer le fret, ou nous pouvons payer le fret pour certains anciens clients de notre part, ou le client peut payer le fret à l'avance, et nous pouvons expédier les échantillons avec notre coursier.

Garanties/Clauses de non-responsabilité/Termes et conditions

Nous fournissons une garantie de qualité du produit.
Une livraison rapide sous 15 jours est assurée.
Les conditions de paiement incluent T/T, mais sont sujettes à négociation, telles que L/C, PayPal, Western Union, et plus encore.

Service après-vente

Un excellent service est offert par notre réseau de bureaux et notre siège social.
Veuillez contacter notre service commercial marketing par téléphone ou par e-mail, ou si cela vous convient, visitez notre bureau.
Outre un service convivial, nous offrons les prix les plus compétitifs et une planification flexible.

FAQ

Q : Quel est votre MOQ ?

R : Notre MOQ est généralement de 1000 pièces, mais nous acceptons de petites quantités pour les tests.

Q : Puis-je visiter votre usine ?

R : Bienvenue dans notre usine, et nous vous montrerons notre processus de production professionnel, et espérons avoir une coopération à long terme avec vous.

Q : Quel est votre délai d'échantillonnage ? Quel est votre délai de livraison ?

R : 7 jours pour les échantillons, et 15-20 jours pour la production de masse. Cela dépend de la quantité.

Q : Comment puis-je inspecter mes marchandises ?

R : Vous pouvez inspecter en visitant l'usine, ou demander à une tierce partie d'inspecter, ou par inspection d'image.

Q : Combien coûte l'expédition vers mon pays ?

R : Le fret sera fourni par la compagnie de fret en fonction de votre poids brut et de votre CBM.

Q : Comment savoir si vous avez expédié ma commande ?

R : Le numéro de suivi (DHL, UPS, FedEx, TNT, EMS, etc.), le connaissement aérien ou le connaissement maritime vous seront envoyés dès que vos marchandises seront expédiées. Nous suivons également la livraison et vous tenons informé. Le service après-vente utile est fourni. Nous soutenons ce que vous vendez.

Q : Puis-je fabriquer des produits personnalisés ?

 R : Bien sûr, envoyez-nous simplement votre dessin ou échantillon.
