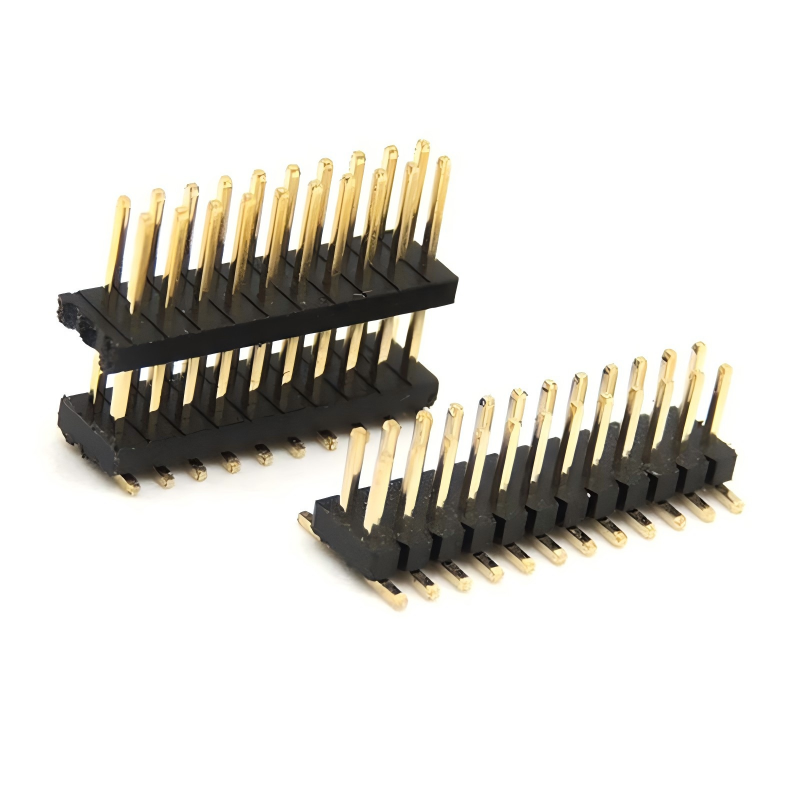

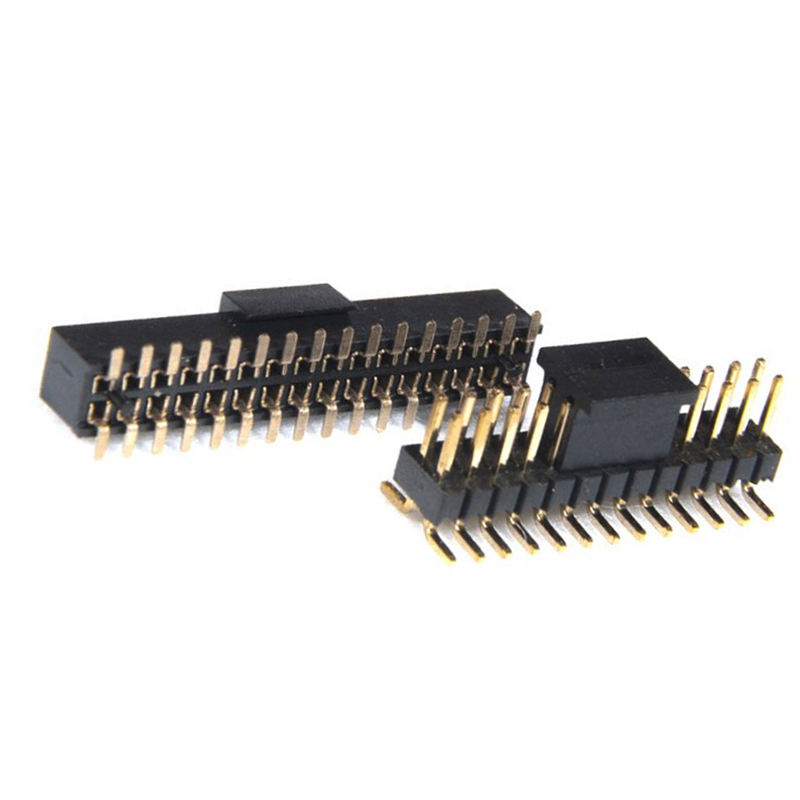

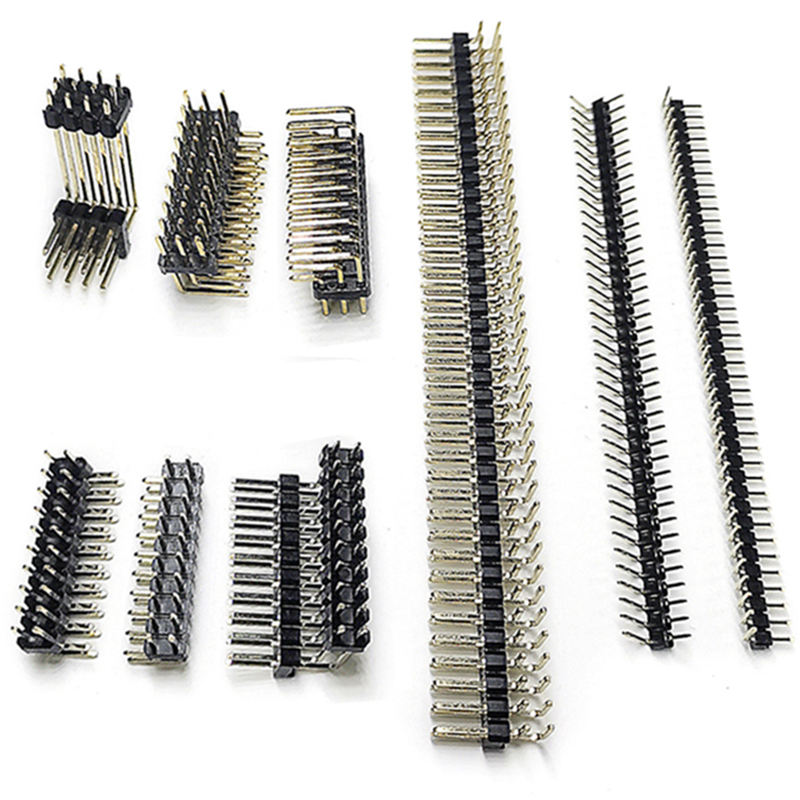

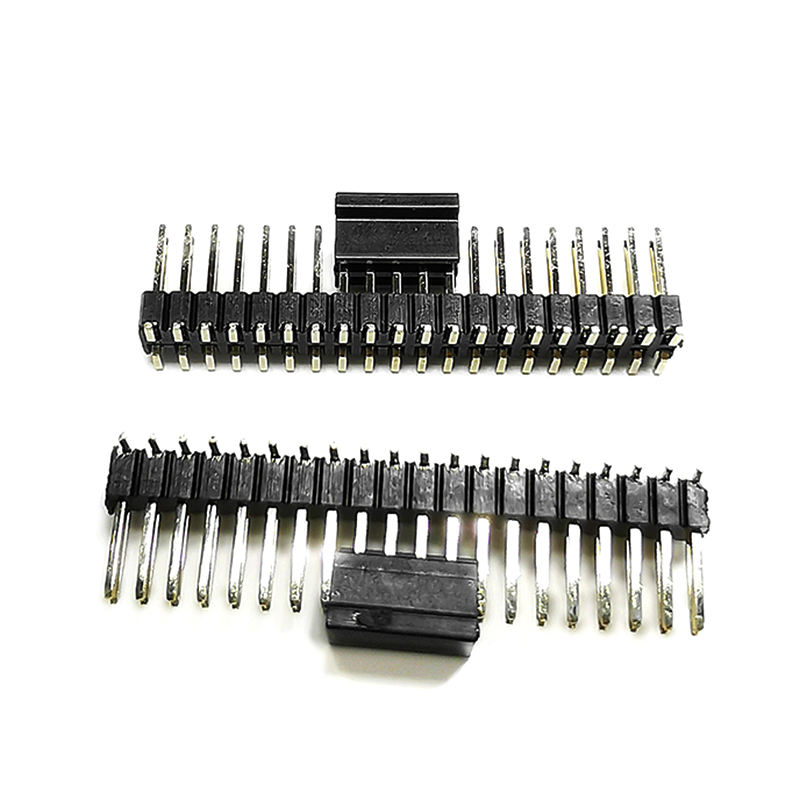

Press Fit Dual 6 8 20 Pin 2*14 2*3 5 Femme 1mm 1.27mm 2mm 2.54mm Angle de piqûre SMD/SMT En-tête En-tête Long Pin Connecteur masculin

Press-Fit / SMT / THT Tête mâle à broche longue 1.0 / 1.27 / 2.0 / 2.54 mm Pitch, rangée simple et double (2 × 3 / 2 × 7 / 2 × 10 / 2 × 14), droit / angle droit / SMD, longueur de broche personnalisée

Description du produit

Résumé

Cette famille d'en-têtes mâles à broches longues couvre les quatre emplacements dominants de planche à planche (1,0 / 1,27 / 2,0 / 2,54 mm) en rangée simple et double, avec trois styles de terminaison en parallèle:équipement de presse conforme (arrière-plan sans soudure), SMT ailes de mouette à angle droit (auto-placement), et THT droite avec queue étendue (empilement mère-fille, en-têtes de débogage, mezzanine).tout 2×n compris entre 2×2 et 2×40 est trié sans NRE.

Les épingles carrées sont en laiton tourné / étainé (2.54/2.0) ou en bronze phosphoré (1.27/1.0), orné sur la zone d'accouplement avec une barrière au nickel, étain à la terminaison.donc la version SMT passe 260 °C reflux sans plomb 10 s par IEC 60068-2-58 ̊ même classe que la série SEKORM 296.

5 Points de vente différenciés

1. Quatre lances, une famille d'outilsJe ne sais pas.10,0 mm / 1,27 mm / 2,0 mm / 2,54 mmépingle carrée Ø0,4 / 0,46 / 0,5 / 0,64 mm respectivement; double rangée 2×3 (6p) / 2×7 (14p) / 2×10 (20p) / 2×14 (28p) et 2×n entre les deux,ligne unique 4/6/8/20/32/40 également couverte ?? acheteur modifie la hauteur/le nombre, pas fournisseur.

2. Trois terminaisons en parallèleJe ne sais pas.Queue conforme à la réglage de pression(Ø0,5 mm œil d'aiguille, sans soudure, pour le plan arrière comme la série Hongyian PF) /RA à voile de mouette SMT(pick-and-place pad, à 260°C 10s par SEKORM 296) /THT ligne droite à broche longue(queue 11,96 mm par défaut, personnalisable 8,5 ≈ 25 mm pour l'empilement / mère-fille comme Connray MH25422).

3. Le système d'alimentation par induction doit être équipé d'un système d'alimentation par induction.Le polyester n'est pas bon marché; la version SMT survit au reflux sans plomb à 260 °C 10s, la version THT à soude à ondes OK; les choix d'isolant correspondent à la qualité industrielle Jetacon / SEKORM.

4. Vrai 3A sur 2,54 mm / 1A sur 1,27 mm¢ Pions en alliage de Cu C2680 (2.54) ou en bronze phosphoreux C5210 (1.27), flash or 0,05 μm / 0,76 μm (30 μm) en option/étain mat; R de contact ≤ 20 mΩ, IR ≥ 1000 MΩ,Résister à des courant alternatif de 500 ‰ 600 V ‰ les mêmes électriques que le niveau 1 de la classe 296/MH25422.

5. Je passe au SEKORM 296 / Connray MH25422 / Amphenol / Har-winLe motif de terrain de 2,54 mm = la grille standard de 0,1 "; 1,27 mm double rangée correspond à Harwin / Harting har-flex mezzanine pitch; nous retournons au tirage croisé + 3D STEP dans 24 h.

Industries d'application

• Tableaux mère-fille / mezzanine- 2,54 mm de THT à broche longue pour le Raspberry Pi HAT / 1,27 mm de classe har-flex pour la carte 5G BBAI

• Plan arrière industriel- press-fit 2.0mm double rangée 2×10 en 1.6mm FR4, sans soudure à ondes (cas d'utilisation PF Hongyian)

• Des tableaux de développement / kits d'évaluation2×3 SMD RA (clone PRT-27910) sur les mises en page originales de SparkFun/Adafruit

• Contrôleur PLC / DIN2×7 RA THT, puissance + signal 3A

• sous-plaque médicale portable- 1,27 mm 2 × 10 SMT RA, flash doré, isolant de profil bas de 4,3 mm

• Module de capteur automobile¥ 1,0 mm 2 × 7 SMT, LCP V-0, -40 ~ + 105 °C

• Équipement d'essai / ATE¥ à broche longue de 2,54 mm 2×40 pour les plaques d'adaptateur pogo

Options de personnalisation

• Le tonnerre:1.0 / 1.27 / 2.0 / 2.54 mm(autres 1.5/3.96 sur demande)

• ligne: simple/double/triple

• Comptez: 2×3 / 2×7 / 2×10 / 2×14 / 2×20... 2×40

• Termination: Le système de réglage de l'échantillon doit être conforme à l'annexe I, partie B, du règlement (CE) no 765/2008.

• Longueur de la broche: accouplement de 5,0 à 11,96 mm, queue 2,4 à 3,0 à 8,5 à 10,0 à 11,96 mm

• Hauteur du plastique: 2,0 / 2,54 / 4,3 / 5,0 mm

• Le revêtement: au flash / 15μ" / 30μ" + Ni / plein étain / duplex

• Le coffre: LCP / PA6T / PA9T / PBT noir (color opt)

• Pigs: avec/sans pinceau de positionnement; chef press-fit en option

Processus personnalisé

1. Résultats de l'essai de l'échantillon (R de contact, rétention, reflux) et approbationProduction de masse → 7- QC et expédition.
