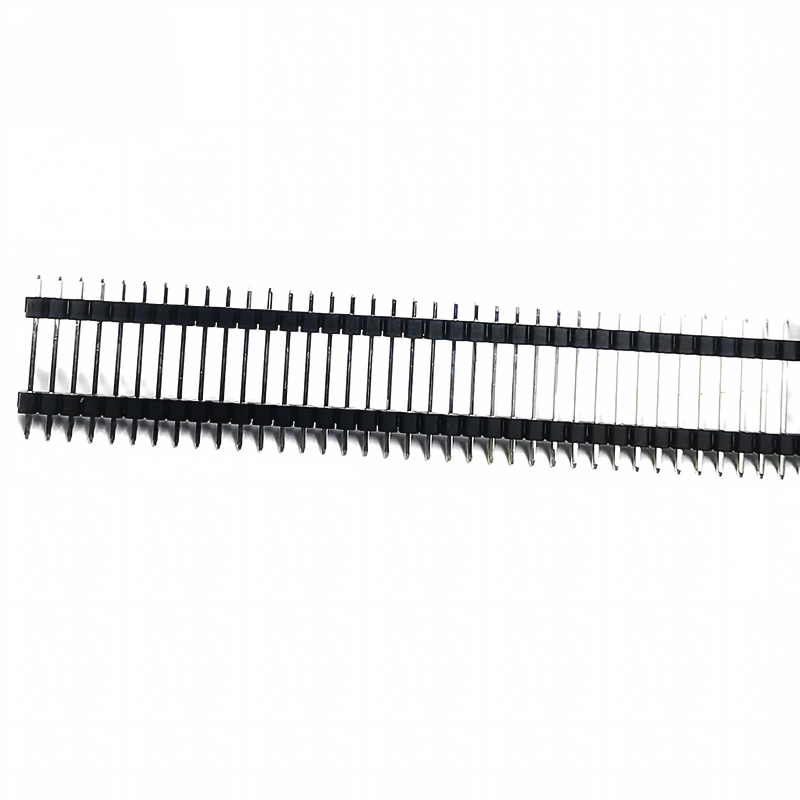

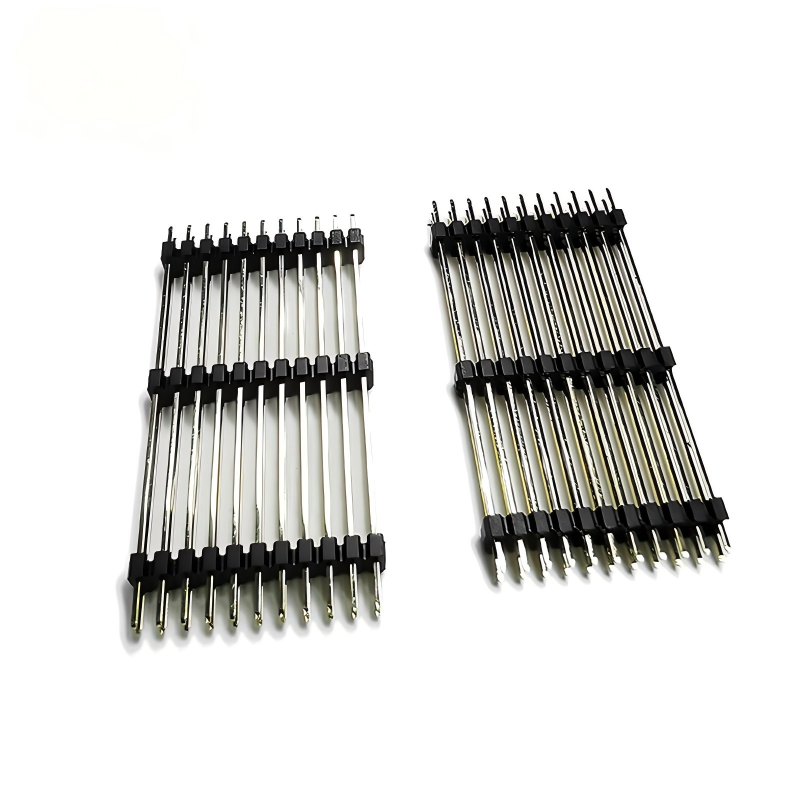

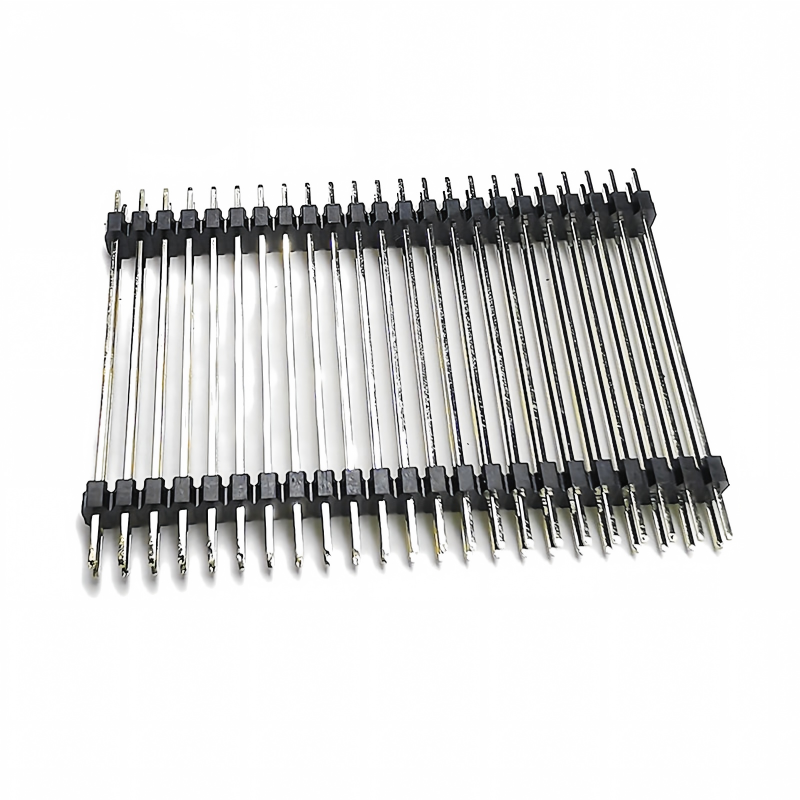

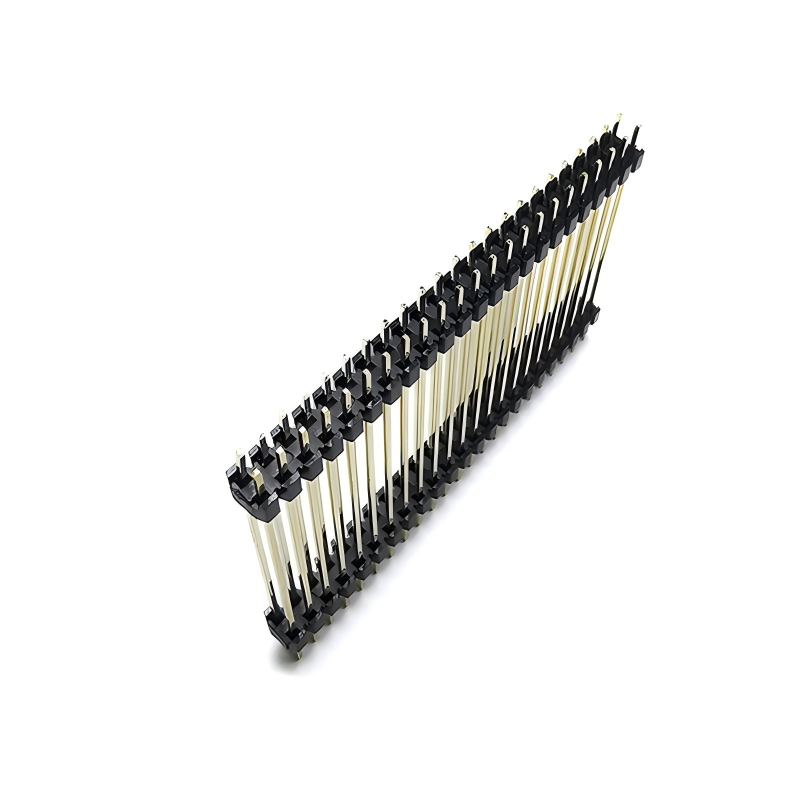

1.27mm angle droit de la hauteur unique double rangée 40 Stick PCB pin connecteur de tête de broche féminin

1.27mm et 2.0mm embase femelle à angle droit – rangée simple/double, barrette détachable 40 broches, réceptacle PCB THT, PA6T/LCP UL94 V-0, contact bronze phosphoreux / laiton

Description du produit

Aperçu

L'embase femelle à angle droit 1.27mm / 2.0mm​ est une barrette réceptacle traversante à 90° pour les interconnexions carte à carte et fil à carte où l'embase mâle s'accouple verticalement sur la carte fille et le réceptacle repose à plat sur le PCB principal (bande femelle typique Arduino Mega/Uno, carte de base STM32, carte fille de capteur industriel). Fournie en barrette détachable simple rangée 40 broches​ (se casse en 4/6/8/16/20/32) et barrette double rangée 2×20 40 broches​ (double rangée 2×3–2×40 sur demande).

La version 1.27mm utilise des contacts en bronze phosphoreux dans du PA6T ou LCP​ (clone mécanique KLS1-208C, hauteur d'isolant par défaut de 4.3mm, option haute de 8.5mm) ; la version 2.0mm utilise du laiton dans du PBT/PA6T​ avec un courant nominal de 2A par classe RA Yuanyue/Antenk. Les deux sont THT à souder à la vague, pas SMT.

5 points de vente différenciés

1. 1. Deux pas, une famille RA​ – 1.27mm (0.05")​ nominal 1.0 A​ par classe KLS1-208C / Preci-Dip 850 ; 2.0mm​ nominal 2.0 A​ par classe RA Yuanyue/Antenk. Rangée simple 4–40 broches, rangée double 2×3–2×40 (2×20=40 barrette double). Lignes de rupture sur la barrette simple 40 broches.

   2. THT à angle droit véritable, 90°±3°​ – KLS1-208C spécifie "Embase à angle droit ±3°" ; longueur de queue 3.0 mm (1.27mm) / 3.0–4.0 mm (2.0mm) traversante, prête pour soudure à la vague ; pas de mouette SMT (version SMT vendue séparément).

   3. Boîtier PA6T / LCP, UL94 V-0, résistant au reflow​ – 1.27mm utilise PA6T ou LCP (KLS1-208C-B/C) ; 2.0mm PBT/PA6T V-0 ; température de traitement 230℃/30s (PBT) ou 260℃/10s (PA6T/LCP) selon le document Yuanyue/Antenk.

   4. 1A / 2A nominal réel, 20mΩ Max, 500V AC​ – Contact carré en bronze phosphoreux (1.27) ou laiton (2.0) Ø0.46mm / Ø0.5mm, flash or sur 50µ" Ni ou étain mat ; RI ≥1000MΩ, TDV 500V AC 1min (1.27) / 500V (2.0). Pas un "jouet 0.5A".

   5. Correspondance broche à broche avec KLS / Preci-Dip / Antenk / Harwin​ – Le plan de pose 1.27mm correspond à KLS1-208C-4.3-1-40-R-B et Preci-Dip 850-10-040-20-001101 ; 2.0mm correspond à l'embase femelle / boîtier RA Antenk 2.0mm. Nous fournissons STEP + dessin croisé en 24h.

Matériaux

• Boîtier 1.27mm: PA6T (KLS "B") ou LCP (KLS "C"), noir, UL94 V-0

• Boîtier 2.0mm: PBT (process 230℃) ou PA6T (process 260℃), noir, V-0

• Contact 1.27mm: Bronze phosphoreux C5210, carré Ø0.46 mm, flash or 0.05µm / 0.76µm (30µ") sur 50µ" Ni, ou étain mat

• Contact 2.0mm: Laiton C2680, carré Ø0.5 mm, mêmes options de placage

• Queue: Patte THT conforme étamée de 3.0 mm (1.27) / 3.0–4.0 mm (2.0), zone de pressage Ø0.64 mm

Secteurs d'application

• Cartes de développement / kits d'évaluation​ – Bande femelle Arduino Uno/Mega (frère 2.54mm), carte de base STM32 Nucleo 2.54mm + mezzanine 1.27mm, réceptacle module XBee/Bluetooth (1.27mm 2×10)

• Backplane industriel​ – Cartes filles E/S PLC, contrôleur sur rail DIN, 2×20 1.27mm pour mezzanine 5G BBAI

• Test et mesure​ – Bandes de montage ATE, sockets de cartes de burn-in, plaques adaptatrices pogo

• Automobile/navigation​ – dérivation de ruban d'écran LCD de navigation de voiture (cas d'utilisation Smolex 1.27 RA)

• Sous-carte médicale​ – module enfichable de moniteur patient, 2×7 RA 1.27mm flash or

• Grand public/électroménager​ – carte de contrôle de machine à laver fil à carte (RA 1.27/2.0)

Options de personnalisation

• Pas : 1.27mm​ / 2.0mm​ (1.0/2.54 sur demande)

• Rangée : simple (1×4–1×40) / double (2×3–2×40)

• Hauteur de l'isolant : 1.27mm → 2.1/3.4/4.3/5.0/8.5mm ; 2.0mm → 4.9/6.3/8.1mm

• Contact : bronze phosphoreux (1.27) / laiton (2.0)

• Placage : flash or / 30µ" / 50µ" + Ni / étain complet

• Queue : 3.0mm (1.27) / 3.0–4.0mm (2.0) / personnalisé

• Picot : avec/sans picot de positionnement

• Emballage : tube/plateau / bande sur bobine (SMT uniquement)

Processus personnalisé STEP

1. Collecte des exigences → 2. Évaluation technique et devis → 3. Revue et confirmation du dessin 3D → 4. Moule / Outillage et prototype → 5. Test d'échantillon (résistance contact, rétention, reflow) et approbation → 6. Production de masse → 7. Contrôle qualité final et expédition.
