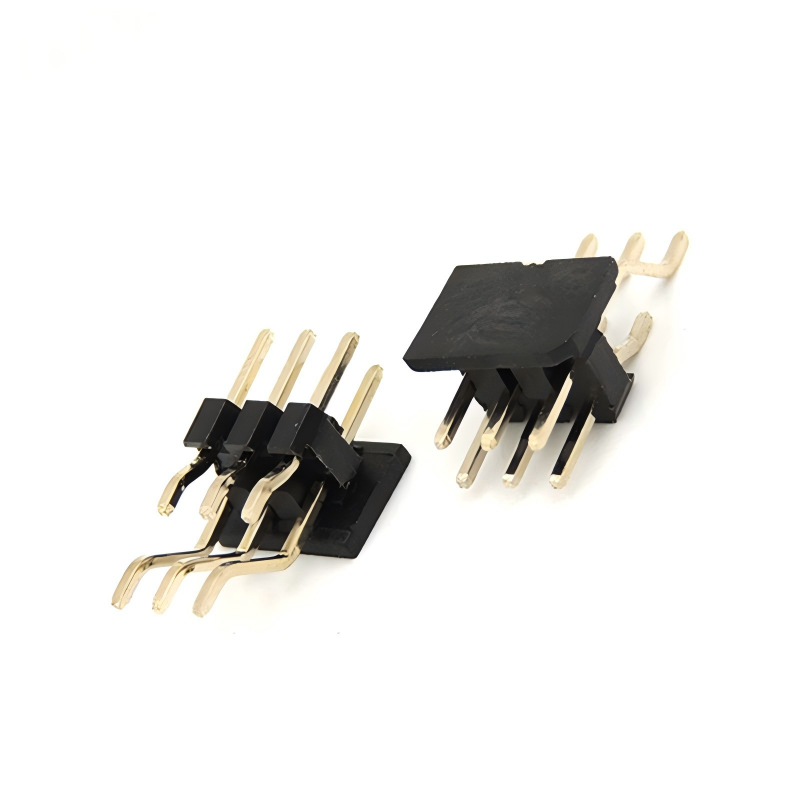

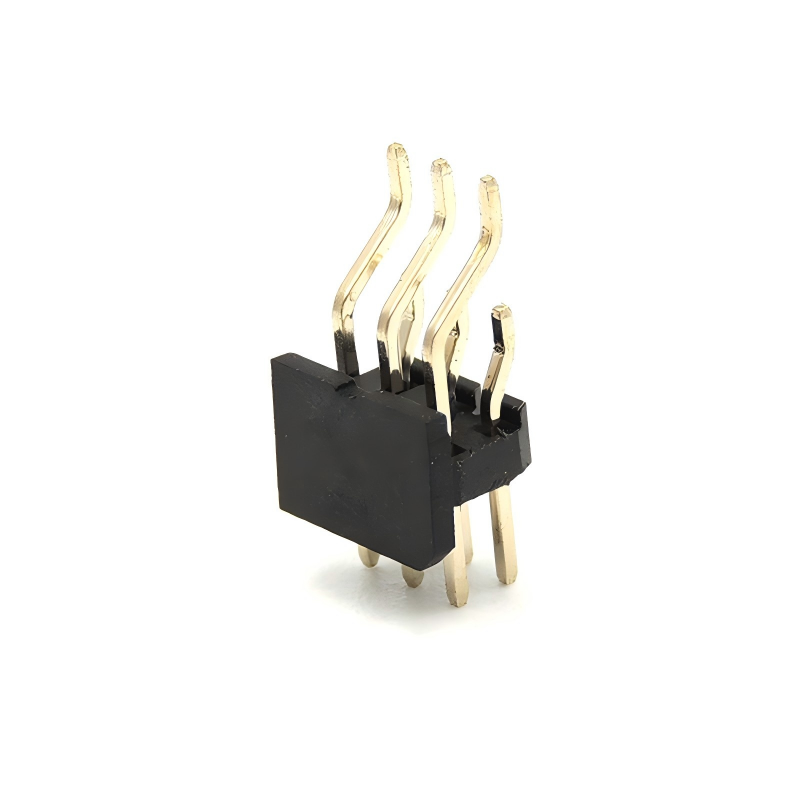

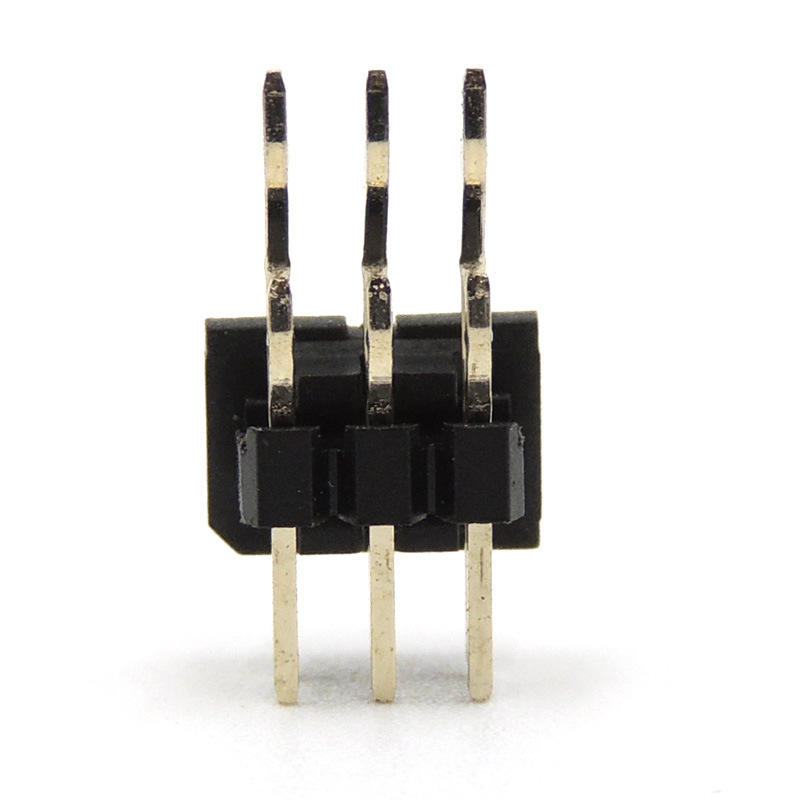

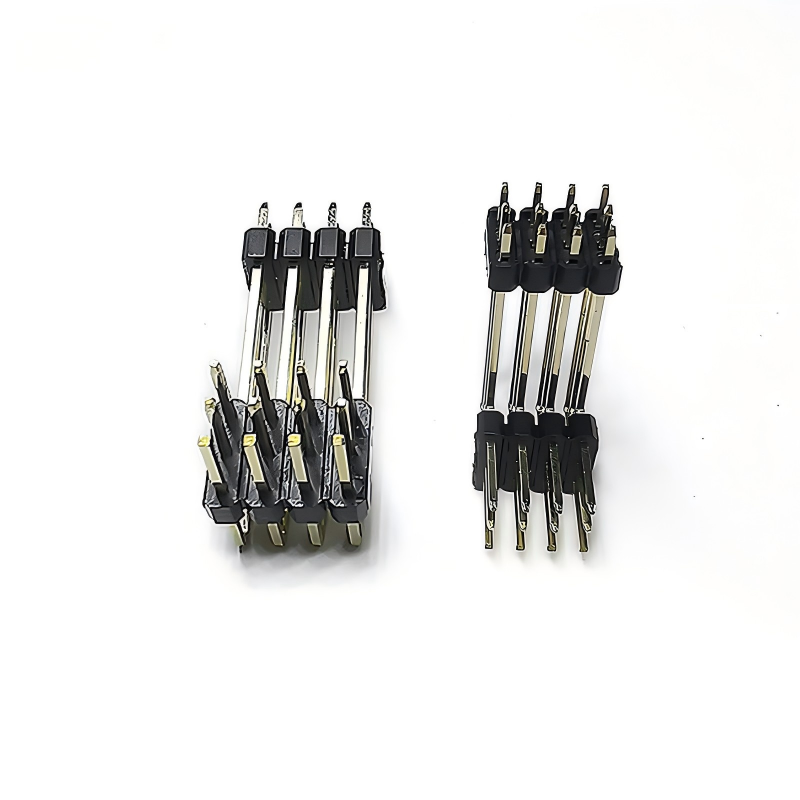

En-tête mâle à broches double rangée personnalisé 2,54 mm – Montage sur PCB THT, Flash or sur nickel, pour systèmes de sécurité et modules de caméra IP, livraison rapide directe d'usine

Description du produit

Aperçu

L'en-tête mâle double rangée personnalisé 2,54 mm est un connecteur à grille traversante de 0,1 pouce optimisé pour les systèmes de sécurité et les modules de caméra IP : broches carrées en laiton Ø0,64 mm dans un isolant PBT+30%GF noir UL94 V-0, droit à 180°, flash or sur nickel dans la zone d'accouplement. Fourni sous forme de barrette double rangée détachable (2×20 = 40 broches par défaut pour l'en-tête flexible du module caméra ; 2×5 pour le contrôleur PoE ; 2×40 pour le backplane DVR), cassable tous les 2,54 mm.

Matériaux

• Isolant: PBT  noir UL94 V-0; option PA6T (ICKEY 6T) pour onde sans plomb 260°C; option Nylon 6T/GWT 750°C

• Broche: Laiton C2680 Ø0,64 mm carré ; option bronze phosphoreux C5210 pour >500 cycles

• Placage: Flash or 0,05 µm sur 50 µ" Ni sur zone d'accouplement de 5,84 mm; étain mat 2–3 µm sur queue de 3,0 mm; or sélectif 30 µ" (0,76 µm)option à 500 pièces MOQ

• Options plastiques: plastique simple hauteur 2,5 mm / plastique double renforcé (anti-pliage)

Secteurs d'application

• Modules de caméra IP– en-tête droit 2×20 sur adaptateur flexible carte capteur vers carte mère, 2×5 sur sous-carte pilote LED IR

• Carte mère DVR / NVR– en-tête de backplane double rangée 2×40 pour GPIO / entrée alarme / RS485 / audio

• Injecteur / Switch PoE– en-tête alimentation+données 2×5, flash or anti-oxydation dans grenier/armoire de câblage

• Lecteur de contrôle d'accès– 2×5 / 2×10 pour Wiegand + LED + buzzer

• Station de porte intelligente / Interphone vidéo– mezzanine 2×20 vers MCU principal

• Caméra de trafic / ANPR– backplane industriel 2×40, température large -40~+105°C

• Hub de capteurs de sécurité– carte agrégatrice PIR / fumée / bris de verre

Options de personnalisation

• Nombre : 2×2 / 2×5 / 2×10 / 2×20 / 2×40 (détachable)

• Queue : 3,0 mm (par défaut) / 6,0 mm (6T) / 10,8 mm total (clone Connfly) / 8,5 / 11,96 mm

• Plastique : simple 2,5 mm / double 4,3 mm / 8,5 mm de haut

• Isolant : PBT+30%GF noir (par défaut) / PA6T / Nylon 6T / couleur

• Placage : flash or / 30 µ" sélectif / étain complet / duplex

• Broche : laiton (par défaut) / bronze phosphoreux

• Orientation : droit/angle droit

• Emballage : sac PE/tube/plateau

Processus de personnalisation par étapes

1. Collecte des exigences → 2. Évaluation technique et devis → 3. Revue et confirmation du dessin 3D → 4. Moule / Outillage et prototype → 5. Test d'échantillon (contact R, rétention, refusion) et approbation → 6. Production de masse → 7. QC final et expédition.

Notre service

Disponibilité et politique des échantillons

Les échantillons sont envoyés gratuitement à nos clients sur demande, à condition qu'ils acceptent de payer le fret, ou nous pouvons payer le fret pour certains anciens clients de notre côté, ou le client peut payer le fret à l'avance, et nous pouvons expédier les échantillons avec notre coursier.

Garanties/Clauses de non-responsabilité/Termes et conditions

Nous fournissons une garantie de qualité du produit.
Une livraison rapide de 15 jours est assurée.
Les conditions de paiement incluent T/T, mais sont sujettes à négociation, telles que L/C, PayPal, Western Union, et plus encore.

Service après-vente

Un excellent service est offert par notre réseau de bureaux et notre siège social.
Veuillez contacter notre service commercial marketing par téléphone ou par e-mail, ou si cela vous convient, visitez notre bureau.
Outre le service amical, nous offrons les prix les plus compétitifs et une planification flexible.

FAQ

Q : Quel est votre MOQ ?

R : Notre MOQ est généralement de 1000 pièces, mais nous acceptons de petites quantités pour les tests.

Q : Puis-je visiter votre usine ?

R : Bienvenue à visiter notre usine, et nous vous montrerons notre processus de production professionnel, et espérons pouvoir avoir une coopération à long terme avec vous.

Q : Quel est votre délai d'échantillonnage ? Quel est votre délai de livraison ?

R : 7 jours pour les échantillons, et 15-20 jours pour la production de masse. Cela dépend de la quantité.

Q : Comment puis-je inspecter mes marchandises ?

R : Vous pouvez inspecter en visitant l'usine, ou demander à une tierce partie d'inspecter, ou par inspection d'image.

Q : Combien coûte l'expédition vers mon pays ?

R : Le fret sera donné par la compagnie de fret en fonction de votre poids brut et de votre volume.

Q : Comment savoir si vous avez expédié ma commande ?

R : Le numéro de suivi (DHL, UPS, FedEx, TNT, EMS, etc.), le connaissement aérien ou le connaissement maritime vous seront envoyés dès que vos marchandises seront expédiées. Nous suivons également la livraison et vous tenons informé. Le service après-vente utile est fourni. Nous soutenons ce que vous vendez.

Q : Puis-je fabriquer des produits personnalisés ?
