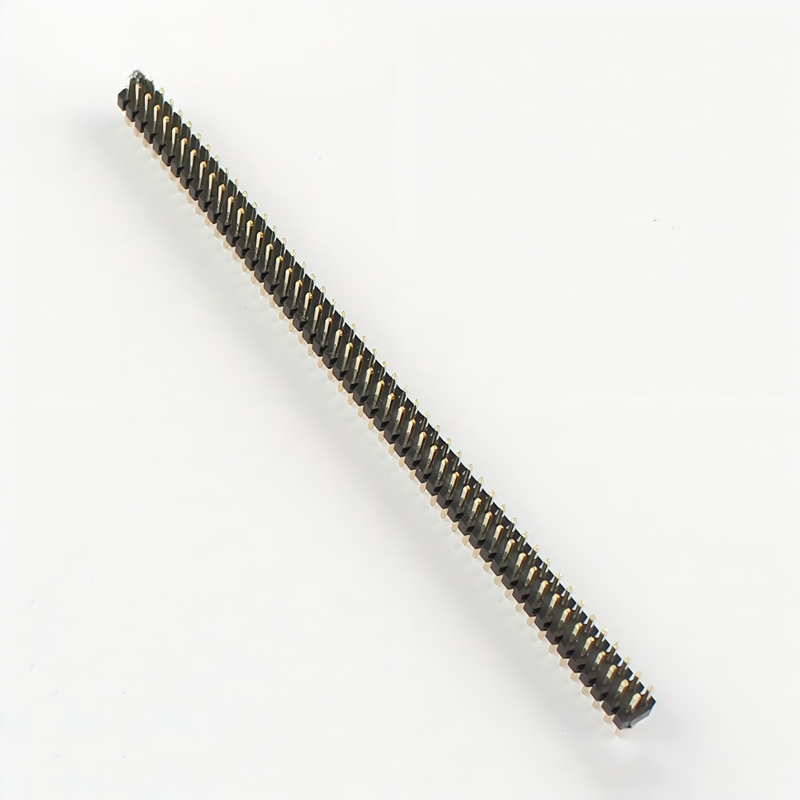

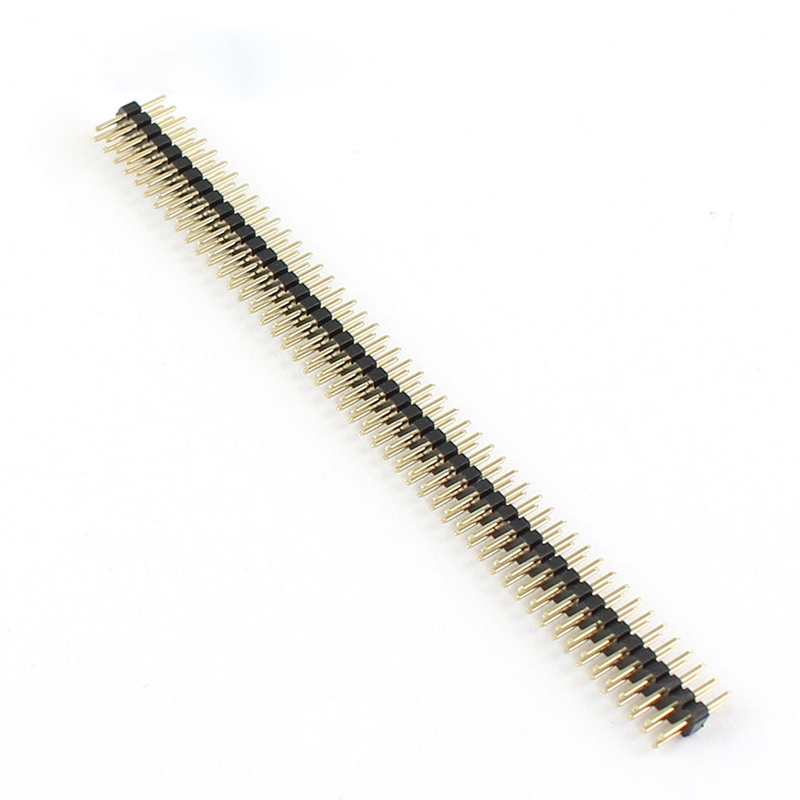

1.0mm Pitch 2×50 Pin Press-Fit En-tête

Tête de broche mâle double rangée droite pour l'interconnexion de PCB à haute densité

La tête de broche press-fit à 2×50 broches de 1,0 mm est une tête de broche mâle compacte à deux rangées conçue pour l'interconnexion de circuits imprimés à haute densité où l'espace de la carte est limité et une interface à 100 positions est requise.

Avec une hauteur de 1,00 mm, une configuration de 2 × 50 broches et une disposition verticale droite, cet en-tête fournit un arrangement de contact dense pour les conceptions d'interconnexion de carte à carte et de PCB.La configuration de la presse-montage peut être spécifiée pour les applications où un procédé de montage de PCB sans soudure est préférable, sous réserve de la conception des trous de PCB et des exigences de contact de press-fit.

Comparé aux en-têtes conventionnels de 2,54 mm d'envergure, l'envergure de 1,00 mm permet une distance de contact nettement plus étroite, ce qui rend ce type de connecteur adapté aux assemblages électroniques compacts, aux cartes de contrôle,Le format d'envergure de 1,00 mm est également largement utilisé dans les applications d'interconnexion de mezzanine et de PCB à haute densité.

Matériaux

• L'isolateur: PBT (Connfly DS1021, TXGA FPH254F1, CJT) noir UL94 V-0; option PA6T (ICKEY 6T) pour une onde sans plomb à 260 °C; option nylon 6T/GWT à 750 °C

• Pin: cuivre C2680 Ø0,64 mm carré (le dessin ICKEY CJT confirme 0,64 SQ); phosphore bronze C5210 option pour > 500 cycles (Amphenol Quickie utilise PB)

• Plaquage: flash d'or 0,05 μm sur 50 μm "Ni sur la zone mate de 5,84 mm; étain mat 2 ¢ 3 μm sur la queue de 3,0 mm; option d'or sélective de 30 μm " (0,76 μm) à 500 pcs MOQ (confly "全金 Type33" classe)

• Options en plastique: en plastique simple de 2,5 mm de hauteur / en double plastique renforcé (anti-flexion)

Application du projet

Automatisation industrielle

Convient pour les cartes de commande compactes, les modules PLC, les contrôleurs industriels et les cartes d'interface électronique où plusieurs signaux PCB doivent être interconnectés.

Équipement de communication

La configuration d'envergure de 1,00 mm et de 100 positions convient aux modules de communication compacts et aux cartes d'interface à haute densité.

Computation intégrée et matériel informatique

Les applications potentielles incluent les cartes informatiques embarquées, les modules liés aux processeurs, les cartes d'interface et les systèmes informatiques compacts.

Produits électroniques de consommation

Le petit écart est adapté aux assemblages électroniques à espace restreint où les en-têtes conventionnelles de 2,54 mm occupent trop d'espace sur PCB.

Équipement d'essai et de mesure

Le nombre élevé de broches peut prendre en charge les interfaces PCB multigénérales dans les équipements de mesure et d'instrumentation, sous réserve des spécifications électriques et mécaniques requises.

Électronique automobile

Le format de connecteur peut être envisagé pour les modules électroniques automobiles où une interconnexion PCB à haute densité est requise.les clients doivent confirmer la température requise, vibration, revêtement, rétention et normes automobiles applicables avant l'approbation du projet.

Options de personnalisation

• Comptez: 2x2 / 2x5 / 2x10 /2 x 20/ 2×40 (séparation)

• Queue: 3,0 mm (par défaut) / 6,0 mm (6T) / 10,8 mm au total (clone de Connfly) / 8,5 / 11,96 mm

• Plastique: simple 2,5 mm / double 4,3 mm / 8,5 mm de haut

• Isolateur: PBT+30%GF noir (par défaut) / PA6T / Nylon 6T / couleur

• Plaqué: flash or /30 μ" sélectif/ plein étain / duplex

• Pin: cuivre (par défaut) / bronze phosphoreux

• Orientation: droite ou à angle droit

• Emballage: sac/tube/plateau en PE

Processus personnalisé

1. Résultats de l'essai de l'échantillon (R de contact, rétention, reflux) et approbationProduction de masse → 7- QC et expédition.
