En-tête de broche 2,0 mm pour servomoteur et équipement d'automatisation industrielle

Description du produit

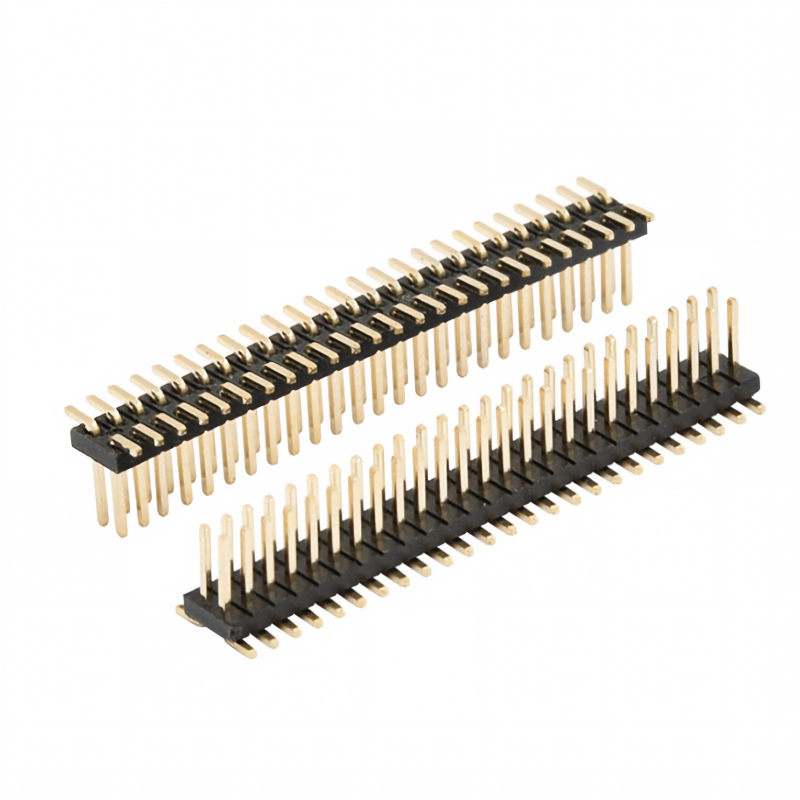

L'en-tête mâle droit à double rangée de 2,0 mm est l'interconnexion compacte à grille de 0,079" choisie par les fabricants de servomoteurs et les fournisseurs de contrôleurs FA lorsque 2,54 mm est trop large, mais 1,27 mm ne peut pas supporter la puissance logique. Broches carrées en laiton Ø0,50 mm en PBT+GF noir UL94 V-0 (ou PA6T), traversant à 180°, plaqué or sur nickel dans la zone d'accouplement. Fourni en barrette détachable 2×5 / 2×10 / 2×20 – les comptes sur CN1 du servomoteur (encodeur A/B/Z + E/S + COM), cartes filles PLC 16DI/16DO, blocs d'E/S esclaves EtherCAT.

C'est le clone mécanique du KLS1-207B double rangée droit et du Changjiang A2005WRB double rangée 2,0 mm – même grille de 2,0 mm, même broche carrée Ø0,5, même tension de tenue AC 500V – avec un délai de livraison direct usine.

Matériaux

• Isolant : PBT noir UL94 V-0 ; option PA6T (ICKEY 6T) pour vague sans plomb 260°C ; option Nylon 6T/GWT 750°C

• Broche : Laiton C2680 Ø0,64mm carré ; option bronze phosphoreux C5210 pour >500 cycles (Amphenol Quickie utilise PB)

• Placage : Flash or 0,05µm sur 50µ" Ni sur zone d'accouplement de 5,84 mm ; queue mate de 3,0 mm en étain 2–3µm ; option or sélectif 30µ" (0,76µm) à MOQ de 500 pièces

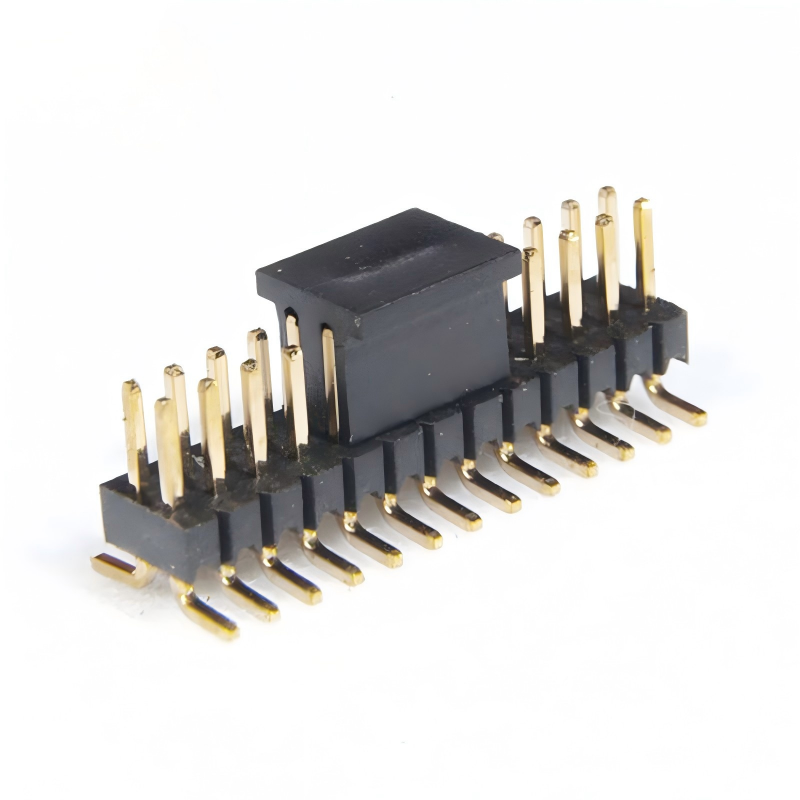

• Options plastiques : plastique simple hauteur 2,5 mm / renforcé double plastique (anti-pliage).

Secteurs d'application

• Backplane de commutateur télécom– 3×20 groupé (SIG/PWR/GND) pour carte de ligne 1U ToR

• Riser/mezzanine de serveur de données– 3×10 pour carte riser NVMe vers carte mère

• Carte fronthaul 5G DU/CU– 3×39 (117 broches) bus de télémétrie + synchronisation + gestion (cas d'utilisation Kinghelm KH-2.54PH180-3X39P)

• Contrôleur de baie de stockage– 3×40 triple rangée pour interposeur carte disque

• Industriel DCS / VME64x adjacent– Sœur TE Eurocard DIN41612 96 positions pour STE Bus / Futurebus+ (classe TE 650470-5)

• Transport optique / OTN– En-tête d'alimentation+contrôle 3×5 sur carte fille de carte de ligne SFP28

Options de personnalisation

• Nombre : 3×2 / 3×5 / 3×10 / 3×20 / 3×39 / 3×40

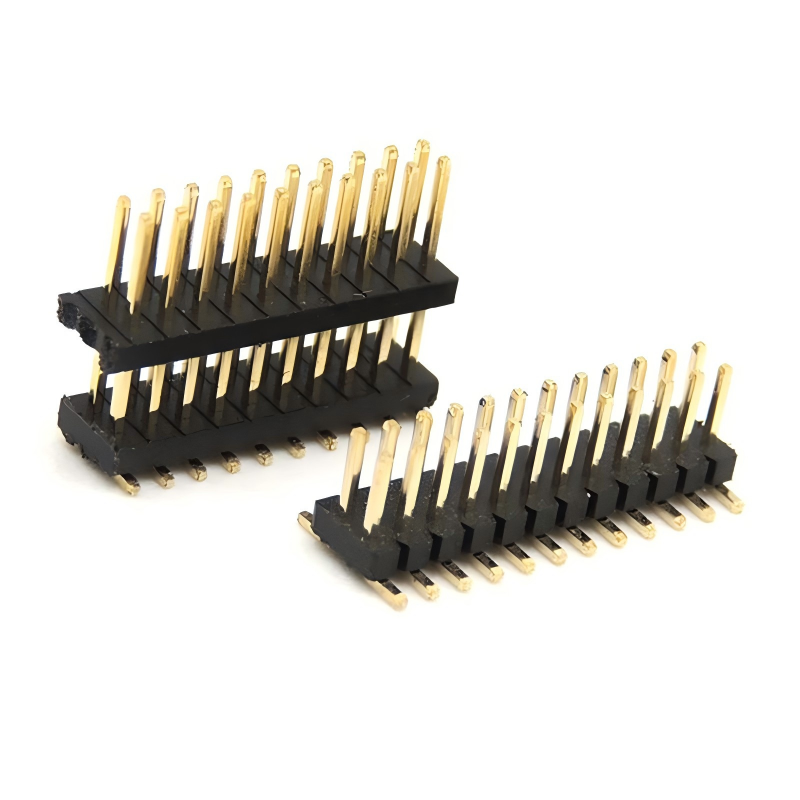

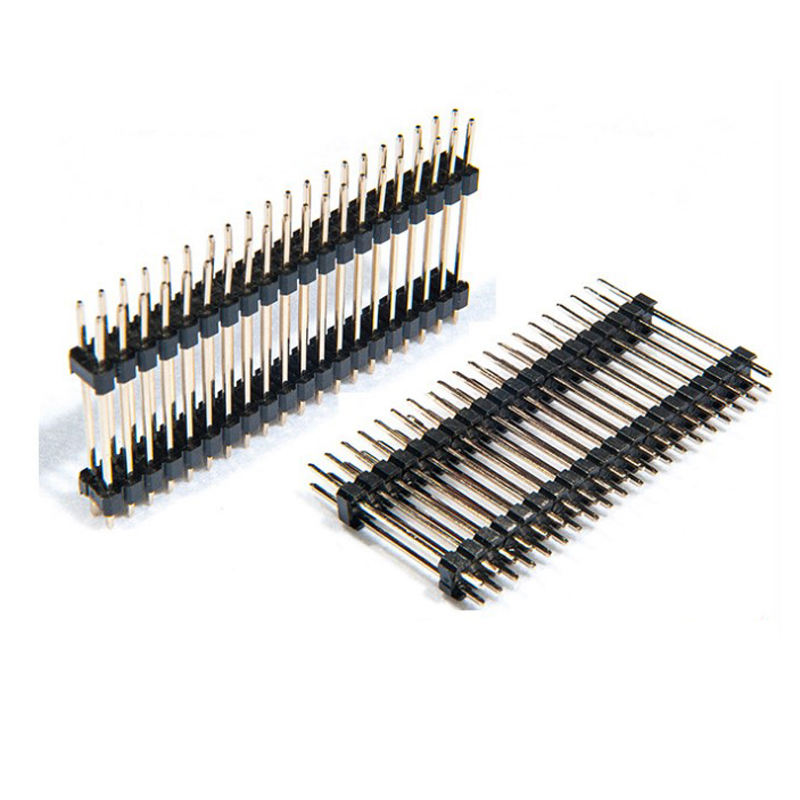

• Entretoise : base isolante 2,5 mm (par défaut) / + bossage de fixation / double plastique 4,3 mm

• Queue : 3,0 mm (par défaut) / 6,0 mm (6T) / 11,5 mm total (clone Kinghelm L11.5) / press-fit œil d'aiguille

• Isolant : PBT V-0 noir (par défaut) / PA6T / Nylon 6T / couleur

• Placage : flash or / sélectif 30µ / étain complet / duplex

• Broche : laiton (par défaut) / bronze phosphoreux

• Orientation : droite (par défaut) / équerre

Processus de personnalisation par étapes

1. Collecte des exigences → 2. Évaluation technique et devis → 3. Revue et confirmation du dessin 3D → 4. Moule / Outillage et prototype → 5. Test d'échantillon (contact R, rétention, reflow) et approbation → 6. Production de masse → 7. Contrôle qualité final et expédition

Notre service

Disponibilité et politique des échantillons

Les échantillons sont envoyés gratuitement à nos clients sur demande, à condition qu'ils soient disposés à payer le fret, ou nous pouvons payer le fret pour certains anciens clients de notre part, ou le client peut payer le fret à l'avance, et nous pouvons expédier les échantillons avec notre coursier également.

Garanties/Clauses de non-responsabilité/Termes et conditions

Nous fournissons une garantie de qualité du produit.
Une livraison rapide sous 15 jours est assurée.
Les conditions de paiement incluent T/T, mais sont sujettes à négociation, telles que L/C, PayPal, Western Union, et plus encore.

Service après-vente

Un excellent service est offert par notre réseau de bureaux et notre siège social.
Veuillez contacter notre service commercial marketing par téléphone ou par e-mail, ou si cela vous convient, visitez notre bureau.
Outre le service convivial, nous offrons les prix les plus compétitifs et une planification flexible.

FAQ

Q : Quel est votre MOQ ?

R : Notre MOQ est généralement de 1000 pièces, mais nous acceptons de petites quantités pour les tests.

Q : Puis-je visiter votre usine ?

R : Bienvenue dans notre usine, et nous vous montrerons notre processus de production professionnel, et nous espérons pouvoir avoir une coopération à long terme avec vous.

Q : Quel est votre délai d'échantillonnage ? Quel est votre délai de livraison ?

R : 7 jours pour les échantillons, et 15-20 jours pour la production de masse. Cela dépend de la quantité.

Q : Comment puis-je inspecter mes marchandises ?

R : Vous pouvez inspecter en visitant l'usine, ou demander à une tierce partie d'inspecter, ou par inspection d'image.

Q : Combien coûte l'expédition vers mon pays ?

R : Le fret sera donné par la compagnie de fret en fonction de votre poids brut et de votre CBM.

Q : Comment savoir si vous avez expédié ma commande ?

R : Le numéro de suivi (DHL, UPS, FedEx, TNT, EMS, etc.), le connaissement aérien ou le connaissement maritime vous seront envoyés dès que vos marchandises seront expédiées. Nous suivons également la livraison et vous tenons informé. Le service après-vente utile est fourni. Nous soutenons ce que vous vendez.

Q : Puis-je fabriquer des produits personnalisés ?

 R : Bien sûr, envoyez-nous simplement votre dessin ou échantillon.
