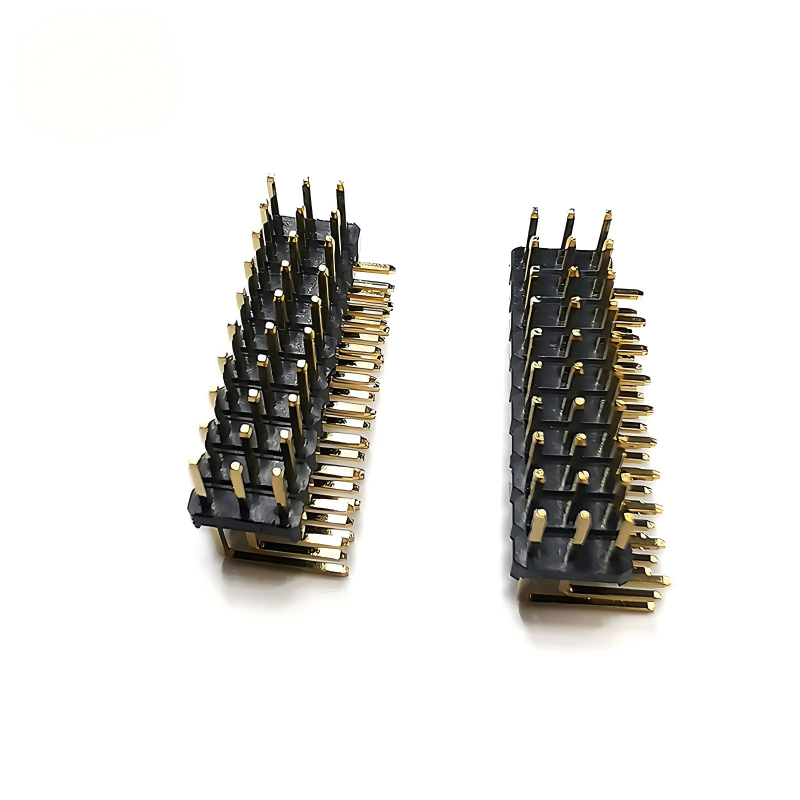

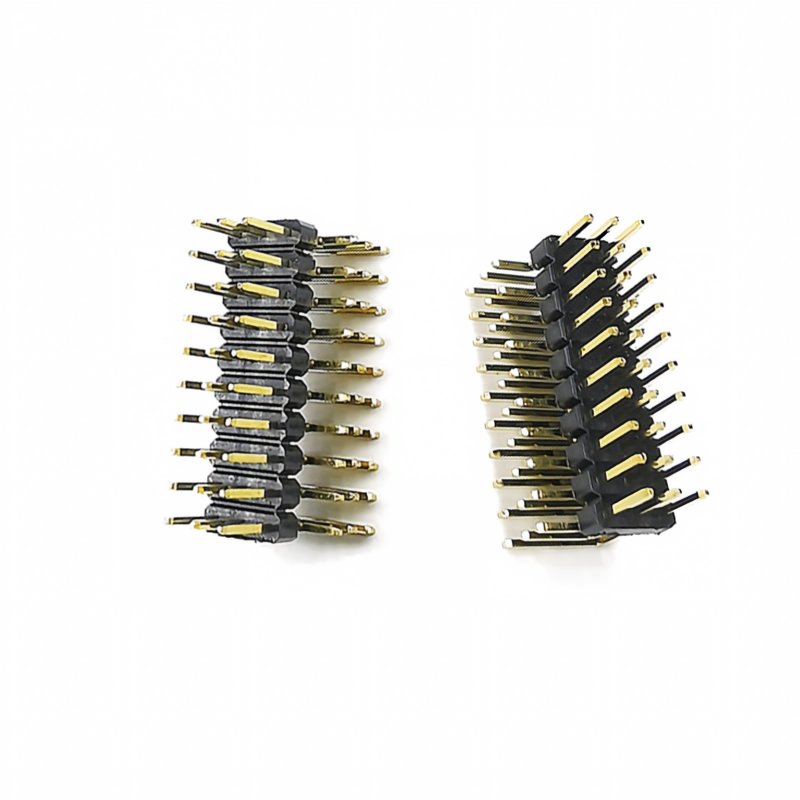

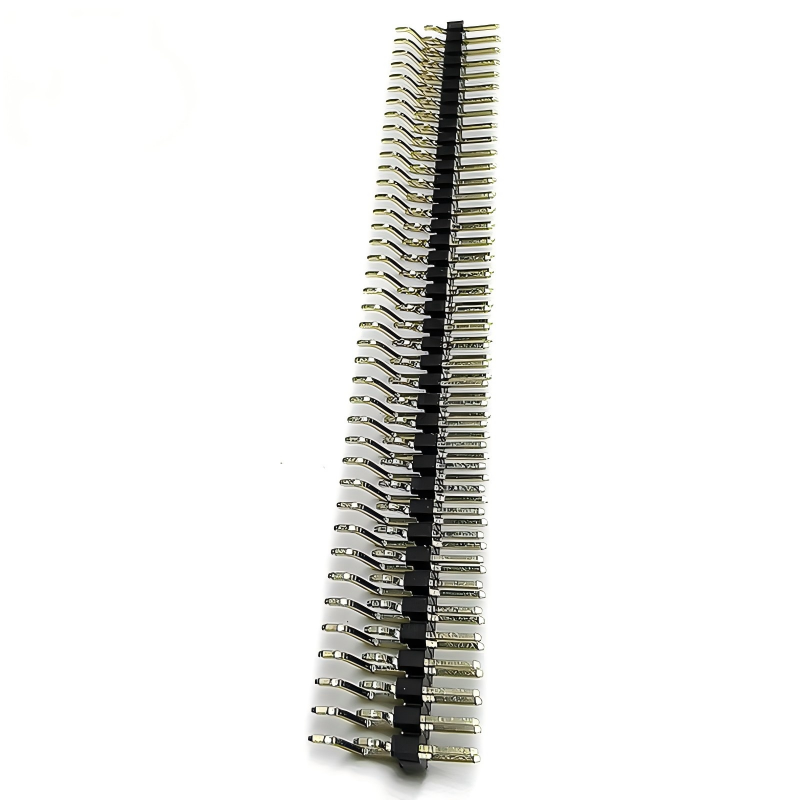

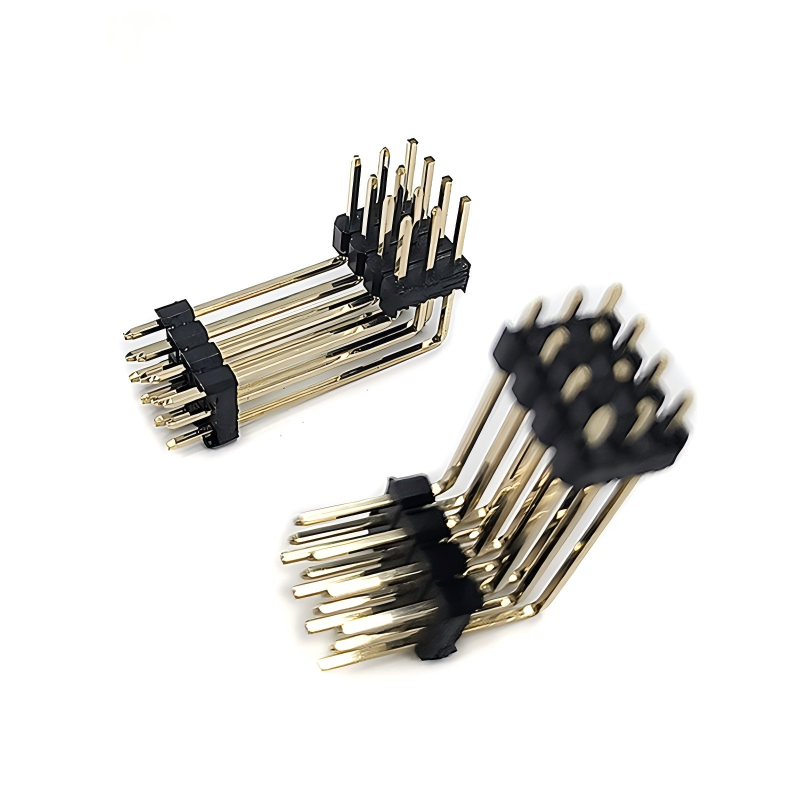

3.96 mm Trois rangées de tête de broche usinée pour machines-outils CNC et contrôleurs industriels
Description du produit
| Nom de l'article |
Spécification |
| Le tonnerre |
3.96 mm (0,156 pouces), du centre au centre |
| Les lignes |
3e rangée |
| Type de montage |
Soudage à travers trou (DIP); optionnel en angle droit ou droit |
| Les postes disponibles |
Nombre de broches personnalisées par rangée; 3 à 40 positions au total, OEM acceptable |
| Construction de broches |
Pions en forme solide usinés CNC de précision (non estampillés) |
| Section transversale des broches |
Pinceau usiné carré (dimension personnalisée disponible) |
| Courant nominal |
7 un maximum par contact- Je vous en prie. |
| Voltage nominal |
300 V courant alternatif |
| Résistance au contact |
≤ 10 mΩ (de départ) |
| Résistance à l'isolation |
≥ 1000 MΩ DC 500 V |
| Voltage résistant diélectrique |
1500 V courant alternatif, 1 minute |
| Plage de température de fonctionnement |
-40 °C à + 120 °C- Je vous en prie. |
| Cycles d'accouplement |
Au moins 500 cycles |
| Conformité |
RoHS 2.0, REACH |
| Partie d'accouplement compatible |
Résistant à l'usure, à trois rangées de 3,96 mm |
Notre3Tête d'épingle usinée à trois rangées de 0,96 mmest une interconnexion de carte à carte / carte à câble de haute fiabilité spécialement conçue pour les machines-outils CNC, les systèmes PLC et les contrôleurs industriels lourds.Il adopte des contacts solides entièrement usinés CNC pour fournir une stabilité mécanique supérieure, une faible résistance au contact et des performances constantes en cas de vibration, de cycles de température et de cycles d'accouplement répétés.traitement de circuits de signal mixte et de faible puissance pour équipements d'automatisation d'usine. Entièrement conforme à la directive RoHS & REACH, prend en charge le soudage DIP par trou pour les conditions d'assemblage de qualité industrielle.
Détails du matériel
| Composant |
Matériel et finition |
| Casque / isolant |
thermoplastique PA6T/PBT de haute qualité,Rétardant de flamme UL94 V-0; couleur standard Wayconn noirIl est... |
| Matériau de base de contact |
Alliages de laiton/cuivre à haute résistance, tournage CNC de précision |
| Couche de base de revêtement |
Le nickel sous-plaqué (barrière anti-corrosion) |
| Finition de surface de contact |
Standard: étain sur nickel; optionnel: plaque d'or sélective/complète pour les applications à haute vibration/longue durée de vie |
| Structure de rétention |
Blocage par injection, épingles fermement verrouillées à l'intérieur du boîtier pour éviter le relâchement des épingles par choc et vibration |
Industries d'application et équipements finaux typiques
- Machines à outils CNC: carte mère du contrôleur CNC, interface du servo-conducteur, carte d'expansion I/O de la machine, interconnexion du signal du système de commande numérique
- Automatisation industrielle et contrôleurs: modules PLC, cartes de commande de mouvement, unités de commande de relais industriels, cartes périphériques de bus de terrain
- Équipement d'automatisation d'usineBoîtes de commande automatiques de ligne de production, cartes de commande auxiliaires robotisées
- Appareils industriels pour l'électricité et l'énergie: Unités de surveillance de la puissance industrielle, connexions de signaux internes à l'onduleur
- Instruments d'essai et de mesure: équipement d'essai industriel, matériel de contrôle industriel intégré
Convient pour des scénarios nécessitant une fiabilité mécanique élevée, une protection contre les vibrations, une longue durée de vie et une maintenance fréquente sur le terrain.
Options de personnalisation
- Orientation: droite verticale / angle droit de 90°
- Longueur d'épingle et personnalisation de la longueur de queue du PCB à travers le trou
- Plaquage: étain-nickel standard; or pur / or sélectif sur demande
- Position totale des broches: combinaisons de broches personnalisées pour la disposition de trois rangées
- Hauteur élevée de l'habitacle
- Marquage personnalisé, emballage (plateau/tube/sac en vrac)
Pourquoi nous choisir?
- Fabricant professionnel de connecteurs industriels, spécialisé dans les solutions d'interconnexion à broches usinées pour les équipements d'automatisation
- Des échantillons d'ingénierie gratuits sont disponibles pour la validation par le client
- Capacité d'usinage de moules et de machines CNC en interne, délai de réalisation rapide pour les modifications personnalisées
- Tests QC stricts du début à la fin: inspection dimensionnelle, résistance au contact, résistance à haute tension, test de vibration
- Support OEM et ODM pour les fabricants de machines-outils et de contrôleurs industriels dans le monde entier.
Questions fréquentes
Q: Quel est votre MOQ?
R: Notre MOQ est généralement de 1000 pièces, mais nous acceptons de petites quantités de commande pour les tests.
Q: Puis-je visiter votre usine?
R: Bienvenue à visiter notre usine, et nous vous montrerons notre processus de production professionnel, et en espérant que nous pouvons avoir une coopération à long terme avec vous.
Q: Quel est votre délai d'échantillonnage? Quel est votre délai de livraison?
A: 7 jours pour les échantillons et 15-20 jours pour la production de masse.
Q: Comment inspecter mes marchandises?
R: Vous pouvez inspecter en visitant l'usine, ou demander à un tiers d'inspecter, ou par inspection d'image.
Q: Combien coûte l'expédition vers mon pays?
R: Le fret sera fourni par la compagnie de fret en fonction de votre poids brut et de votre CBM.
Q: Comment savoir si vous expédiez ma commande?
R: Le numéro de suivi ((DHL, UPS, FedEx, TNT, EMS, etc.), la facture aérienne ou B/L par mer vous sera envoyé dès que vos marchandises seront expédiées.Le service après-vente est fourni.Nous soutenons ce que vous vendez.
Q: Puis-je fabriquer des produits personnalisés?
R: Bien sûr, envoyez-nous votre dessin ou votre échantillon.
