C

Lieu d'origine:

Guangdong, Chine

Nom de marque:

XTKCONN

Certification:

CE,SGS,ROHS,ISO9001

Numéro de modèle:

FPC**-T1T1-00**-C

Nous contacter
Demandez un devis
Détails du produit
Matériel:
PCL
Matériau du terminal:
Bronze phosphoreux, placage or
Taper:
Connecteur FFC et FPC
Application:
PCB
Emballer:
Emballage de bobine
Le Picth:
0,5 mm
Conditions de paiement et d'expédition
Quantité de commande min
10 pièces
Prix
Negotiable price
Détails d'emballage
emballage sous vide, boîtes en carton
Délai de livraison
5-7 jours
Conditions de paiement
LC, T/T, Payyal
Capacité d'approvisionnement
4KK pièces
Description du produit

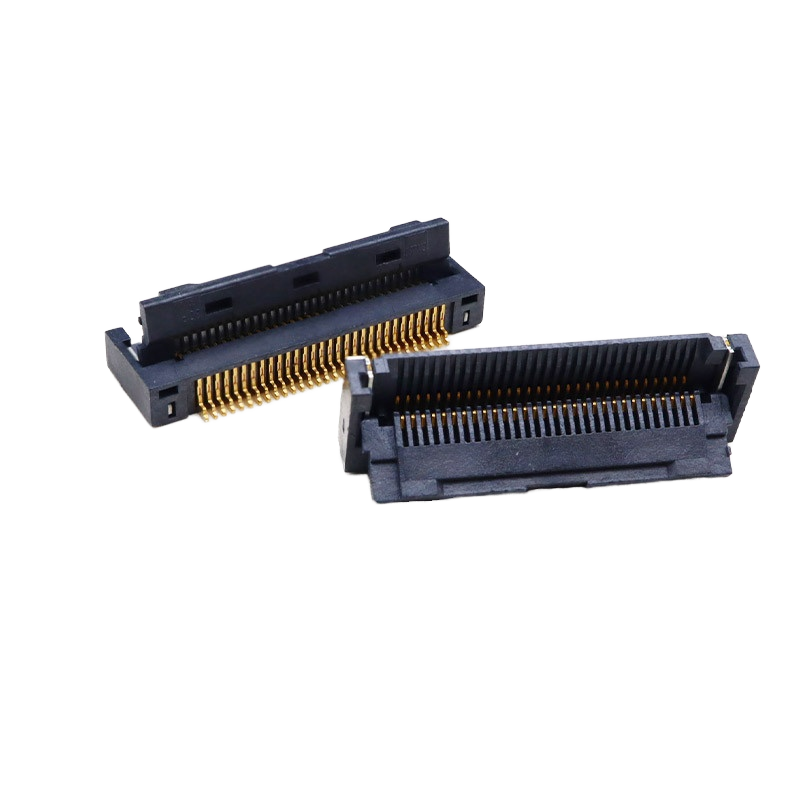

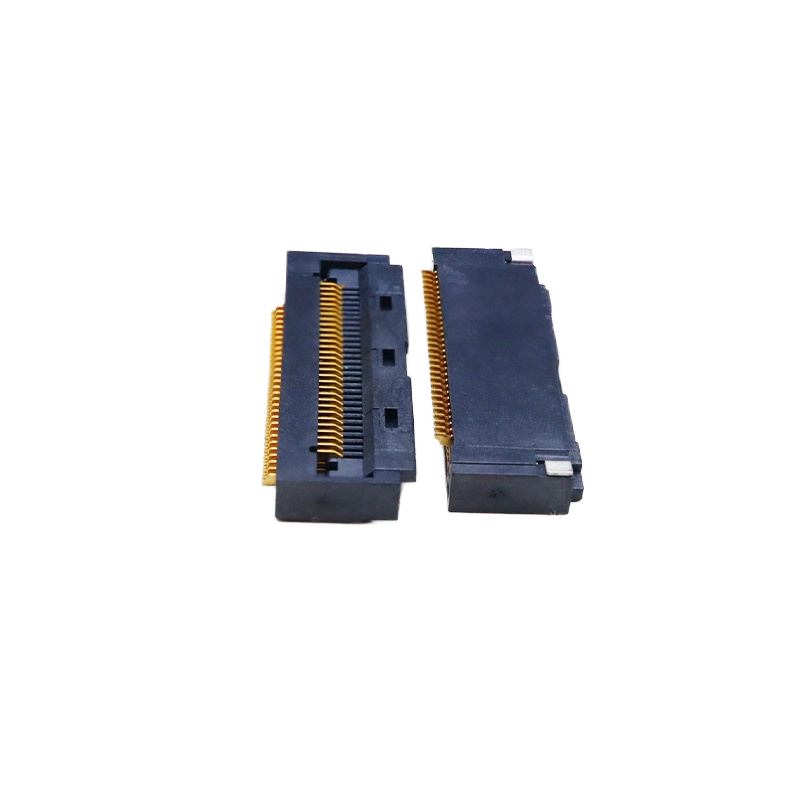

0.5mm Pitch FFC Connector Front Flip avec boucle de verrouillage

30P / 40P / 68P Flip Couvercle vers le bas Connexion H2.5 Noir


✅Les faits saillants du produit

1"Mécanisme de verrouillage ZIF/non-ZIF fiable"
La conception de verrouillage à flip avant serre fermement le câble FFC. empêche le relâchement du câble et la chute du signal sous vibration continue; rapport de test anti-vibration disponible.Résolve le problème de défaillance commun des connecteurs FFC à flip bon marché.
2. Profil bas H2,5 mm de hauteur
La hauteur de montage compacte de 2,5 mm, économise de l'espace vertical sur le PCB pour une conception de dispositif mince.
3,0.5 mm de hauteur, connexion vers le bas
Type avant pliable vers le bas, insertion facile FFC, pas d'espace de pliage supplémentaire requis.
4- Casement noir, options de broches multiples: 30P, 40P, 68P
Prêt à compter les broches standard pour une sélection rapide.



Tableau des spécifications techniques

Catégorie Nom de l'article Spécifications
Performance électrique Le tonnerre 0.5 mm

Courant nominal 0.5A par contact

Voltage nominal 50V AC/DC

Résistance à l'isolation ≥ 1000 MΩ

Résistance au contact ≤ 30 mΩ

Résistez à la tension 250 V CA pendant 1 minute
Performance mécanique Hauteur de montage H2,5 mm

La structure Flip avant, connexion vers le bas, boucle de verrouillage

Durabilité (cycles d'accouplement) ≥ 20 cycles

Épreuve de vibration Conforme à la norme de vibration automobile; rapport d'essai disponible
Matériau et revêtement Logements LCP noir, retardateur de flamme UL94V-0

Terminal de contact Phosphore Bronze

Plaquage par contact Plaquage d'or sur la zone de contact; plaquage d'étain sur la queue de soudure
Environnemental Température de fonctionnement -40°C à +85°C

Température de stockage -20°C à +60°C
Guide de soudage Méthode de soudure Loterie par reflux SMT

Température de reflux maximale Maximum 260°C (dans les 10 secondes)

️ Références croisées et remplacement équivalent

Alternative directe aux connecteurs FFC front-down de 0,5 mm traditionnels internationaux de marques mondialement connues.Réduisez vos coûts d'approvisionnement en BOM sans redessiner la mise en page des PCB.

Remarque: Veuillez vérifier les exigences en matière de dimensions et de vibrations pour le projet sur mesure automobile avant la production de masse.

C

C

C


📌 Caractéristiques du produit

  1. Structure de boucle à verrouillage avant, version ZIF ou non ZIF en option
  2. Connexion vers le bas du couvercle, assemblage pratique du câble FFC
  3. Conception de profil bas H2.5, idéale pour les modules de consommation et automobiles minces
  4. Isolateur noir LCP, résistant aux températures élevées pour le reflux SMT
  5. Les broches standard 30P / 40P / 68P sont en stock


Plus de types pour référence:

C

Les avantages du produit

  1. Structure de verrouillage anti-vibration: éviter les pannes de signal intermittentes causées par un câble FFC lâche, ce qui réduit considérablement le taux de retour du champ.
  2. Une empreinte de PCB standard, remplacement par glissement, pas besoin de retravail de PCB.
  3. Résistance à la température élevée, performances stables pendant le processus de reflux SMT.
  4. Une cohérence stricte pour la production de masse, moins de taux de défauts.
  5. Plusieurs options de broches pour raccourcir le cycle de développement de votre projet.


¢ Scénarios d'application

  • Affichage embarqué automobile, tableau de bord automobile, module de commande du véhicule
  • Portables, tablettes, appareils électroniques portables
  • Module d'affichage LCD / OLED
  • Équipements médicaux portables
  • Panneau de commande de la maison intelligente
  • Unité d'affichage mince industrielle


L'emballage

  • Tape et bobine (bobine): ruban adhésif en relief standard, adapté aux machines automatiques de dépôt SMT, directement chargé sur la chaîne de production du client pour l'assemblage en série.
  • Tubes (emballage des tubes): Emballage de tubes en plastique, principalement pour les prototypes, les essais en petits lots ou les scénarios d'assemblage manuel.

C

C

Le délai de livraison

  • Commande d'échantillons: 3 jours ouvrables
  • Commande de production de masse: 1 à 3 semaines, sous réserve des exigences de quantité et personnalisées


Certifications d'usine et service personnalisé

  • Certifications: RoHS, REACH et UL94V-0
  • MOQ: MOQ faible pour les commandes de masse
  • Politique concernant les échantillons:Des échantillons gratuits sont disponibles, livraison rapide des échantillons
  • Service personnalisé: Nombre d'épingles personnalisé, épaisseur de placage, structure de serrure modifiée, version non ZIF, marquage personnalisé disponible.


 Guide de sélection des clients

  1. Confirmez le numéro de broche: 30P / 40P / 68P standard; contactez-nous pour un autre nombre de broches personnalisé
  2. Confirmer le type de verrouillage: Choisissez ZIF ou Non-ZIF selon votre processus d'assemblage
  3. Environnement d'application: pour les projets automobiles, demander un rapport d'essai anti-vibration avant la validation
  4. Cable FFC: correspond à un câble plat FFC de 0,5 mm de largeur
  5. Impression de PCB: Utilisez notre dessin fourni pour la vérification de la disposition de PCB
  6. Soudage par reflux: Suivez notre profil de soudage pour éviter la déformation du boîtier

C

C


Questions fréquemment posées


1Je peux avoir un échantillon?
Oui, nous accueillons les commandes d'échantillons pour tester et vérifier la qualité.


2Pouvez-vous fabriquer vos produits selon notre demande?
Oui, les spécifications des produits peuvent être personnalisées si vous pouvez répondre à notre MOQ.


3Comment garantir la qualité de vos produits?
1) Nous promettons que dans les 30 jours suivant un problème de qualité, nous vous rembourserons.

2) Inspection rigoureuse pendant la production.

3) Une inspection rigoureuse des échantillons des produits avant expédition et un emballage intact des produits sont assurés.


4Quelles sont les certifications de nos produits?
ISO9001 et certaines autres certifications ROHS.


5Combien de temps avant que je puisse avoir les marchandises?
La plupart des marchandises sont en stock; le délai de livraison est d'environ 1-5 jours après réception du paiement. Pour les exigences personnalisées, le temps sera un peu plus long, comme nous l'avons confirmé.


6Quel type de logistique utilisez-vous pour la livraison?
Nous livrons principalement des marchandises par DHL, UPS, FEDEX, EMS, et d'autres livraisons express. Nous choisirons la logistique la plus rentable pour les clients.


7Pourquoi acheter chez nous?
Nous avons 16 ans d'expérience dans l'industrie. Nous avons coopéré avec des milliers d'entreprises. La qualité des produits est fiable.


8Quels sont les produits que votre entreprise vend principalement?
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors, et ainsi de suite.
