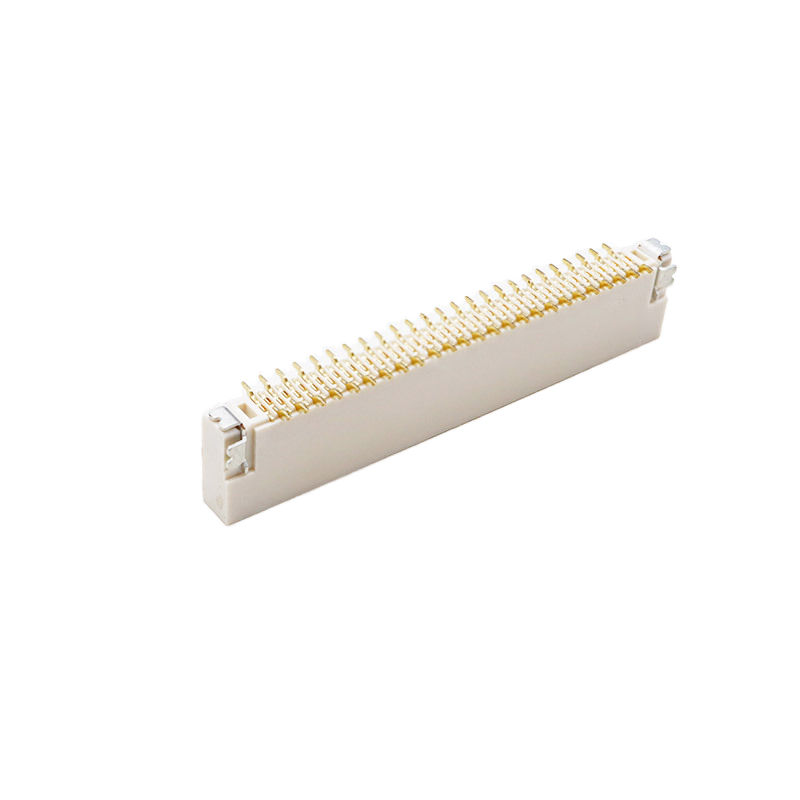

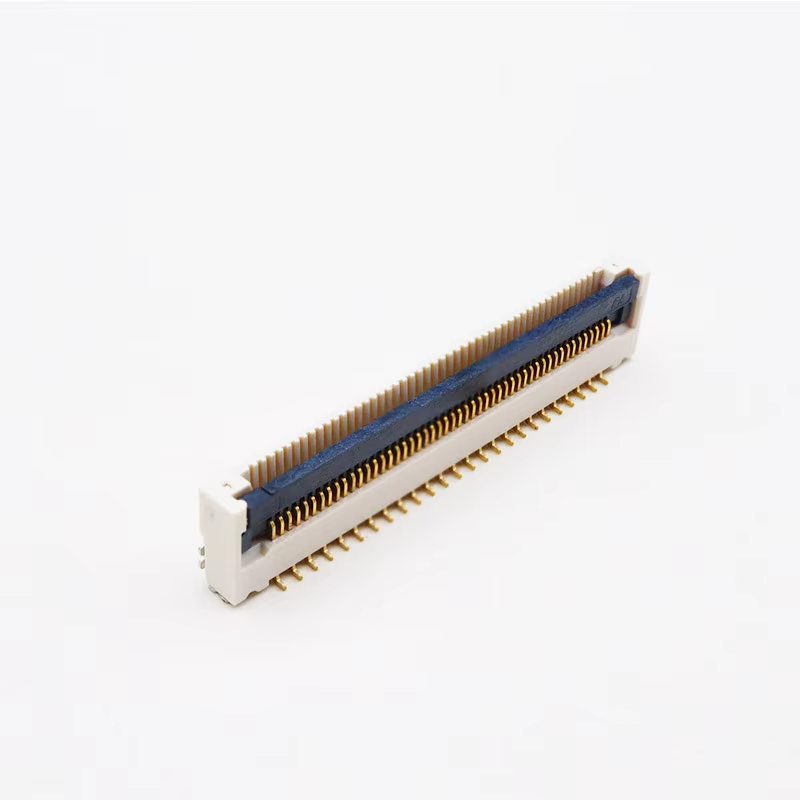

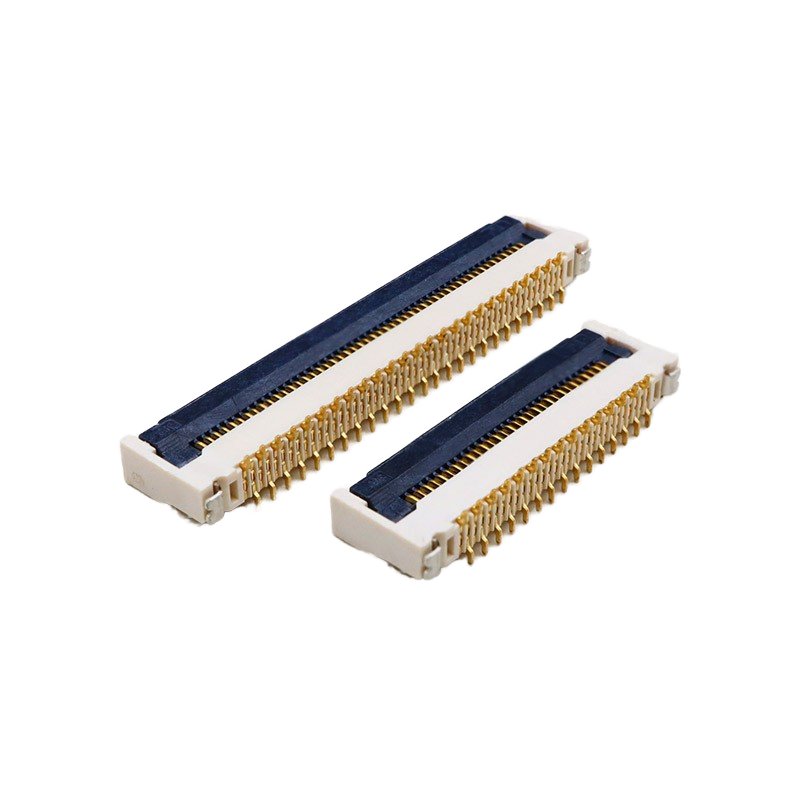

Connecteur FPC plaqué or 0,5 mm de pas 30/40/50P H5.9 vertical à rabat avec verrou Connecteur FFC

Connecteur FPC plaqué or 0,5 mm de pas 30/40/50P H5.9 vertical à rabat avec verrou Connecteur FFC

Lieu d'origine:

Guangdong, Chine

Nom de marque:

XTKCONN

Certification:

CE,SGS,ROHS,ISO9001

Numéro de modèle:

FPC**-T1T1-00**-C

Nous contacter
Demandez un devis
Détails du produit
Matériel:
PCL
Matériau du terminal:
Bronze phosphoreux, placage or
Taper:
Connecteur FFC et FPC
Application:
PCB
Emballer:
Emballage de bobine
Le Picth:
0,5 mm
Conditions de paiement et d'expédition
Quantité de commande min
10 pièces
Prix
Negotiable price
Détails d'emballage
emballage sous vide, boîtes en carton
Délai de livraison
5-7 jours
Conditions de paiement
LC, T/T, Payyal
Capacité d'approvisionnement
4KK pièces
Description du produit

Connecteur FPC Flip-Top pas de 0,5 mm | SMT vertical, H5,9, 30/40/50P


✅Points forts du produit

  1. Mécanisme de verrouillage ZIF Flip-Top : Conception de verrouillage flip-top sécurisée empêchant le desserrage du FPC sous vibrations continues. Résout un problème courant : déconnexion facile et défaillance de contact sur les véhicules et l'électronique portable. Version non-ZIF en option sur demande.
  2. Hauteur ultra-faible H5,9 mm : Hauteur d'empilage compacte de 5,9 mm, économise de l'espace sur le circuit imprimé pour les assemblages minces de consommation et automobiles.
  3. Résistance aux vibrations vérifiée : Test de fiabilité de vibration strict réussi, performance de contact stable dans un environnement de chocs et de secousses.
  4. Borne de contact plaquée or : Haute pureté placage or, faible résistance de contact, excellente résistance à l'oxydation pour une longue durée de vie.


Tableau des spécifications techniques

Catégorie Article Spécification
Performance électrique Pas 0,5 mm
Nombre de broches 30P / 40P / 50P
Courant nominal 0,5 A par contact
Tension nominale 50 V CA/CC
Résistance de contact ≤50 mΩ
Résistance d'isolement ≥1000 MΩ
Tension de tenue 250 V CA pendant 1 min
Performance mécanique Type de montage Patch SMT vertical
Type de verrouillage ZIF Flip-Top (Non-ZIF en option)
Hauteur d'empilage H5,9 mm
Cycles d'insertion ≥30 fois
Test de vibration Test de vibration de qualité automobile réussi
Matériau et placage Matériau de la borne Alliage de cuivre
Placage de contact Plaqué or
Matériau du boîtier LCP UL94V-0, sans halogène
Environnement Température de fonctionnement -40℃ ~ +85℃
Guide de soudage Méthode de soudage Reflow SMT
Température de reflow Pic 260℃ Max (10s)

🔁 Référence croisée et remplacement équivalent

Remplacement direct des principales marques internationales de connecteurs FPC. L'empreinte compatible minimise la refonte du circuit imprimé.

Remplacement direct approprié pour les connecteurs FPC verticaux flip top de même spécification et pas de 0,5 mm. Nous prenons en charge la modification compatible broche à broche si vous avez besoin d'une empreinte personnalisée.

Connecteur FPC plaqué or 0,5 mm de pas 30/40/50P H5.9 vertical à rabat avec verrou Connecteur FFC

Connecteur FPC plaqué or 0,5 mm de pas 30/40/50P H5.9 vertical à rabat avec verrou Connecteur FFCConnecteur FPC plaqué or 0,5 mm de pas 30/40/50P H5.9 vertical à rabat avec verrou Connecteur FFC



📌 Caractéristiques du produit

  • Structure de verrouillage flip-top, insertion et retrait faciles du FPC
  • Disposition de patch vertical, routage simple de la disposition du circuit imprimé
  • Boîtier LCP haute température, résiste au soudage par refusion
  • Sans halogène, conforme RoHS
  • Contacts plaqués or pour une transmission de signal stable


Plus de types pour référence :

Connecteur FPC plaqué or 0,5 mm de pas 30/40/50P H5.9 vertical à rabat avec verrou Connecteur FFC

🏆 Avantages du produit

  1. Verrouillage ZIF flip fiable, évite efficacement l'éjection du FPC sous vibration (résout le point sensible de défaillance fréquente des connecteurs bon marché)
  2. Hauteur mince H5,9, idéal pour les contraintes d'espace interne des appareils minces
  3. Fiabilité de vibration stricte vérifiée, adapté aux scénarios à fortes secousses montés sur véhicule
  4. Emballage en ruban bobine standard, directement compatible avec la machine de placement automatique SMT
  5. Cohérence de lot stable, taux de défaillance inférieur à celui des connecteurs génériques à bas coût


🛠 Scénarios d'application

Électronique intérieure automobile

Affichage embarqué,

Tablette,

Ordinateur portable,

Appareil portable intelligent,

Appareil portable médical,

Panneau tactile industriel,

Module de contrôle de maison intelligente


📦 Emballage

  • Bande et Bobine (Bobine): Bande porteuse gaufrée standard, adaptée aux machines de prélèvement et de placement automatiques SMT, chargée directement sur la ligne de production du client pour l'assemblage en masse.
  • Tube (Emballage en tube): Emballage en tube plastique, principalement pour les prototypes, les petites séries d'essais ou les scénarios d'assemblage manuel.

Connecteur FPC plaqué or 0,5 mm de pas 30/40/50P H5.9 vertical à rabat avec verrou Connecteur FFC

Connecteur FPC plaqué or 0,5 mm de pas 30/40/50P H5.9 vertical à rabat avec verrou Connecteur FFC

⏱ Délai de livraison

  • Commande d'échantillon : 3 jours ouvrables
  • Commande de production en série : 1 à 3 semaines, en fonction de la quantité et des exigences personnalisées


🏭 Certifications d'usine et service personnalisé

  • Certifications : RoHS, REACH, UL94V-0
  • MOQ : MOQ bas pour les commandes en série
  • Politique d'échantillon : Échantillons gratuits disponibles, livraison rapide des échantillons
  • Service personnalisé : Nombre de broches personnalisé, épaisseur de placage, structure de verrouillage modifiée, version Non-ZIF, marquage personnalisé disponible.


📖 Guide de sélection client

  1. Confirmer le numéro de broche : 30P/40P/50P, pas fixe à 0,5 mm
  2. Sélection du verrouillage : ZIF flip-top pour branchement/débranchement fréquent du FPC ; Non-ZIF pour assemblage fixe
  3. Hauteur : Ce modèle a une hauteur d'empilage fixe de H5,9 mm
  4. Environnement de travail : Sélectionnez cette version si votre produit est soumis à des exigences de vibration continues
  5. Soudage : Uniquement pour le processus de refusion SMT ; le soudage manuel n'est pas recommandé

Connecteur FPC plaqué or 0,5 mm de pas 30/40/50P H5.9 vertical à rabat avec verrou Connecteur FFC

Connecteur FPC plaqué or 0,5 mm de pas 30/40/50P H5.9 vertical à rabat avec verrou Connecteur FFC


FAQ


1. Puis-je avoir une commande d'échantillon ?
Oui, nous acceptons les commandes d'échantillons pour tester et vérifier la qualité. Les échantillons mixtes sont acceptables.


2. Pouvez-vous fabriquer vos produits selon notre demande ?
Oui, les spécifications des produits peuvent être personnalisées si vous pouvez répondre à notre MOQ.


3. Comment garantir la qualité de vos produits ?
1) Nous promettons que dans les 30 jours suivant un problème de qualité, nous vous rembourserons.

2) Inspection stricte pendant la production.

3) Inspection par échantillonnage stricte des produits avant expédition, et emballage intact du produit est assuré.


4. Quelles sont les certifications de nos produits ?
ISO9001 et d'autres certifications ROHS.


5. Combien de temps puis-je obtenir les marchandises ?
La plupart des marchandises sont en stock ; le délai de livraison est d'environ 1 à 5 jours après réception du paiement. Pour les exigences personnalisées, le délai sera un peu plus long, comme nous l'avons confirmé.


6. Quel type de logistique utilisez-vous pour la livraison ?
Nous livrons principalement les marchandises par DHL, UPS, FEDEX, EMS et autres livraisons express. Nous choisirons la logistique la plus rentable pour les clients. Les marchandises peuvent également être récupérées par votre transitaire.


7. Pourquoi devriez-vous acheter chez nous ?
Nous avons 16 ans d'expérience dans l'industrie. Nous avons coopéré avec des milliers d'entreprises. La qualité des produits est fiable.


8. Quels produits votre entreprise vend-elle principalement ?
Les principaux produits de notre société comprennent les connecteurs FFC/FPC / connecteurs Wafer / connecteurs de carte SIM / connecteurs de carte mémoire / connecteurs USB / connecteurs Type C / connecteurs HDMI / série RJ45 / connecteurs B to B et connecteurs Pin header, etc.
