ensionPoints forts

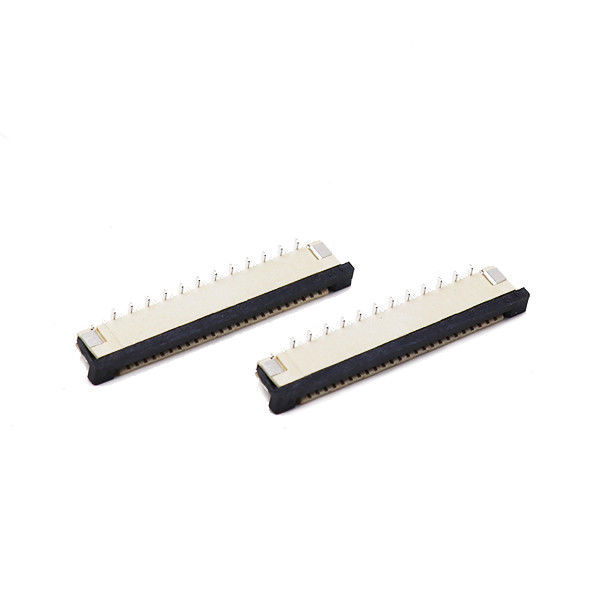

Connecteur carte à carte FPC SMT à entrée supérieure verticale, pas de 1,0 mm, nombre de broches configurable de 4 à 50 broches.
- Conception d'actionneur à verrouillage à rabat ZIF, faible force d'insertion, rétention de câble robuste contre les vibrations et l'arrachement du câble.
- Bornes de contact en bronze phosphoreux, placage étain / or sélectif en option pour les circuits critiques pour le signal
- Entièrement emballé en rouleau et bande pour l'assemblage automatisé SMT à haut volume ; compatible avec l'équipement standard de prélèvement et de placement.
- Conforme RoHS 2.0 et REACH ; matériau de boîtier haute température UL94-V-0 pour le processus de soudage par refusion
- Personnalisation flexible : nombre de broches, épaisseur de placage, type de contact, modification de l'empreinte PCB et prise en charge du marquage OEM
- Alternative économique à insertion directe aux équivalents de grandes marques, délai de livraison court pour les commandes de prototypes et de production de masse
- Description
Pas
| 1,0 mm |
N° |
| De Positions4-50 broches |
Type de montage |
| Vertical / ZIF |
Emplacement du contact |
| Contact unilatéral |
Type |
| Verrouillage coulissant |
Courant nominal |
| 0,5 A/broche max. |
Tension nominale |
| 50 V CA/CC MAX |
Tension de tenue |
| Tension250 V CA, 1 min |
Matériau du couvercle |
| LCP UL94V-0 noir |
Boîtier |
| LCP UL94V-0 Naturel |
T |
| erminal/ContactAlliage de cuivre |
Placage |
| Placage d'étain |
Température de fonctionnement |
| -40°C à +85°C |
Délai de livraison |
| 7-10 jours ouvrables |
Caractéristiques matérielles et électriques |
Article
| Spécification |
Remarques |
Matériau du boîtier |
| LCP / PA6T |
Ignifuge UL94-V-0 |
Matériau de l'actionneur |
| PPS / LCP |
Résistant aux hautes températures |
Matériau de la borne de contact |
| Bronze phosphoreux |
Haute performance de retour élastique |
Option de placage 1 |
| Contact et patte de soudure : étain mat |
Pour signal à usage général |
Option de placage 2 |
| Placage or sélectif de la zone de contact (0,03-0,1 µm Au sur barrière Ni) |
Pour environnement à forte humidité / fortes vibrations |
Courant nominal |
| 0,5 A par contact |
Application de niveau signal |
Tension nominale |
| 50 V CA/CC |
Tension de fonctionnement max. |
Résistance de contact |
| ≤ 30 mΩ (initial) |
Après accouplement dans des conditions de test |
Résistance d'isolement |
| ≥ 500 MΩ |
Test 100 V CC |
Tension de tenue |
| 500 V CA / 1 minute |
Pas de panne / claquage |
Force de conception et technique |
Nous avons plus de 20 ans d'expérience dans l'industrie des connecteurs ; nos ingénieurs peuvent vous aider dans votre nouveau projet. Temps de conception d'outillage nouveau : 30-45 jours ouvrables.
Avantage concurrentielKeyouda propose divers types d'apparences et de nombreux types de produits schématiques internes, une haute qualité, le client d'abord, des tests à 100 %, 0 défaut et un délai de livraison court sont nos meilleurs avantagesSecteurs d'application cibles
Électronique grand public : modules d'affichage, terminaux de point de vente, appareils électroménagers, panneaux de maison intelligente, appareils portables
Contrôle industriel : interface homme-machine IHM, modules capteurs, affichage industriel, équipement de test et de mesure
IoT et matériel intelligent : appareils passerelles, caméras de surveillance, modules périphériques de drones, contrôle d'éclairage intelligent
- Équipement médical : modules auxiliaires de surveillance des patients, interconnexion de signaux non critiques pour les dispositifs médicaux
- Équipement périphérique : modules d'imprimante, interconnexions internes de scanners, cartes pilotes de panneaux LCD de petite taille
- FAQ
- Q1 : Ce connecteur peut-il fonctionner avec des câbles FPC rigides-flexibles et des câbles plats FFC standard ?
- R1 : Oui. Il prend en charge les FPC d'une épaisseur de 0,3 mm et les câbles plats FFC correspondants. Assurez-vous que l'orientation du pad conducteur correspond au côté contact du connecteur.
Q2 : Que se passera-t-il si j'utilise un FPC plus épais que 0,33 mm ?
R2 : Un câble flexible trop épais empêchera l'actionneur à rabat de se fermer complètement, entraînant une pression de contact insuffisante et un risque accru de connexion intermittente. Respectez strictement l'épaisseur de câble flexible recommandée.
Q3 : Ce connecteur est-il de qualité automobile ?
R3 : La version standard est destinée à un usage grand public et industriel général. Pour les applications automobiles, veuillez contacter notre équipe commerciale pour une variante modifiée de qualité automobile avec des matériaux et des normes de test améliorés.
Q4 : Puis-je souder ce connecteur à la main au lieu d'un reflow SMT ?
R4 : Le soudage à la main est autorisé uniquement pour le débogage de prototypes. Ne pas appliquer de chaleur au boîtier en plastique ; limiter le temps de soudage d'une seule broche à moins de 5 secondes. Le soudage à la main n'est PAS recommandé pour la production de masse.
Q5 : Quelle est la différence entre un actionneur ZIF à rabat avant et à rabat arrière ?
R5 : Rabat avant : le loquet est situé du côté de l'insertion du FPC, fonctionnement manuel facile. Rabat arrière : le loquet est situé à l'opposé du côté de l'insertion, offre une force de rétention de câble supérieure pour un environnement sujet aux vibrations.
Q6 : Pouvez-vous modifier l'empreinte PCB pour notre projet de remplacement d'ancienne conception ?
R6 : Oui, le service de modification d'empreinte est disponible. Veuillez fournir votre dessin PCB d'origine ; notre équipe d'ingénierie évaluera la faisabilité et le coût NRE.
Q7 : Quel est le MOQ et le délai de livraison des échantillons ?
R7 : Échantillons d'ingénierie gratuits disponibles ; délai de livraison des échantillons 1-3 jours ouvrables. Le MOQ de production de masse dépend de la configuration ; les pièces standard en rouleau et bande prennent en charge les commandes à faible MOQ.
