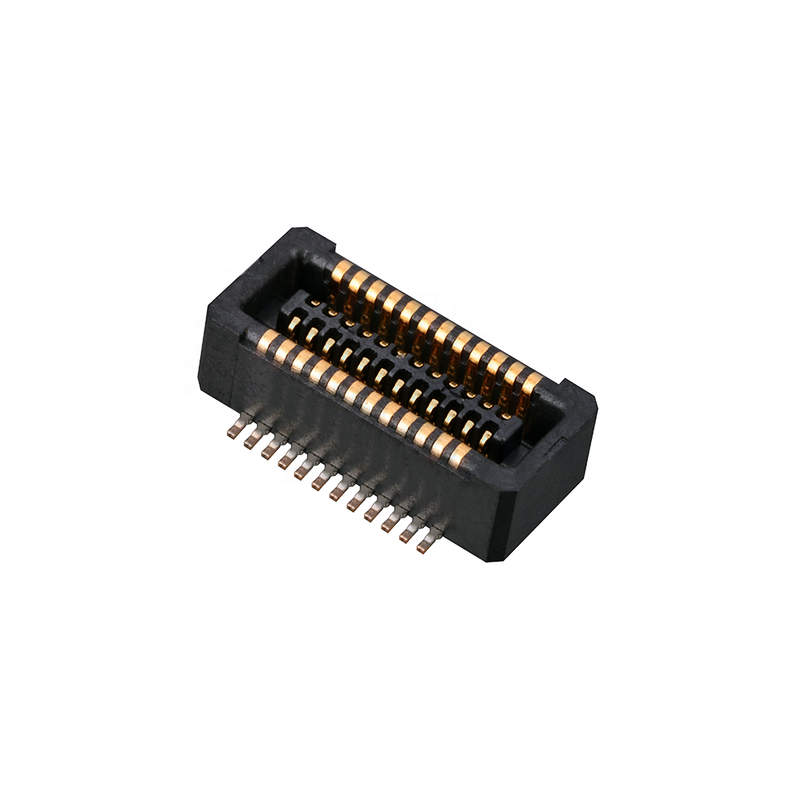

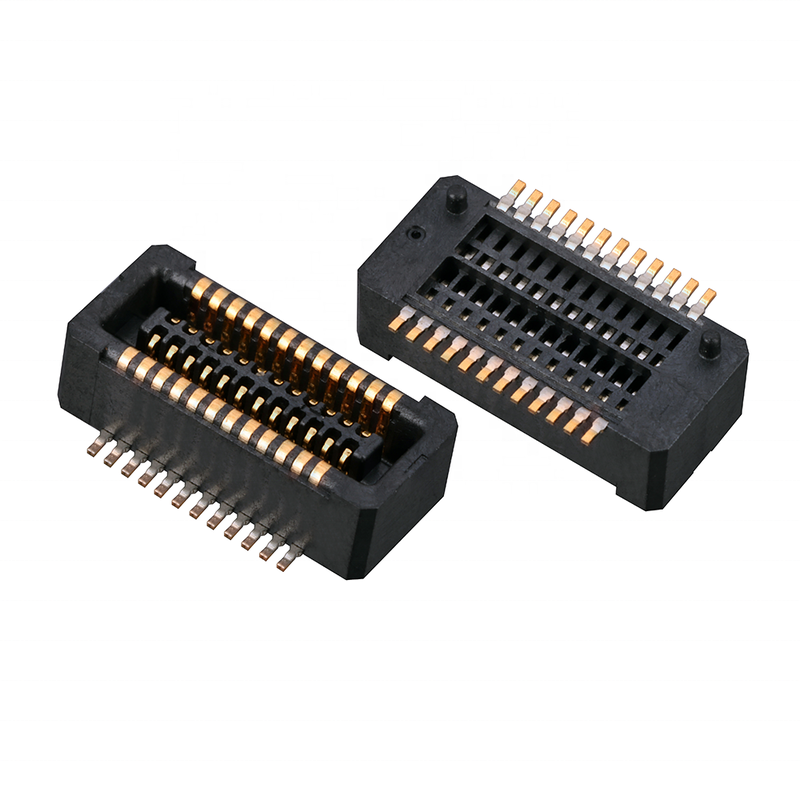

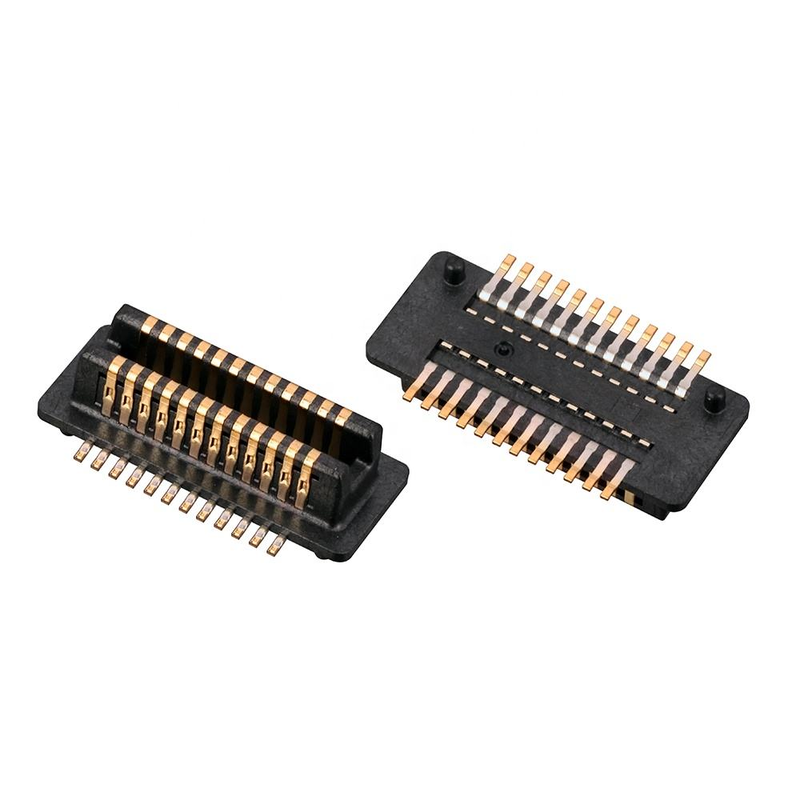

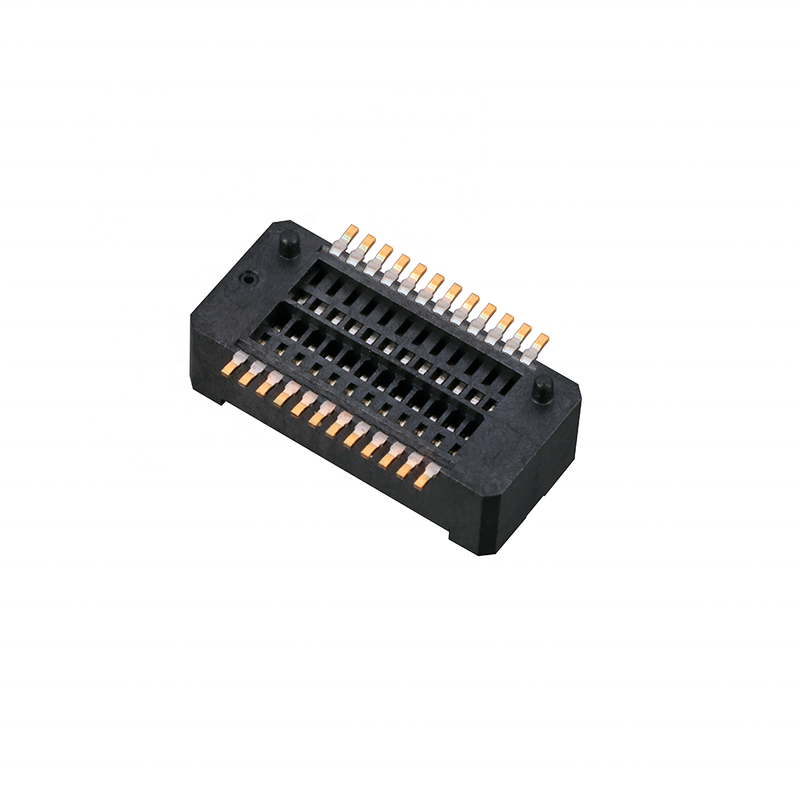

Connecteur mâle carte à carte BTB à pas fin de 0,4 mm et 30 broches
tolérance d'alignement automatique et d'accouplement à l'aveugle intégrée, intégrité de signal à haute vitesse, hauteur d'empilement fixe une fois accouplé. Optimisé pour les modules IoT, la maison intelligente, les téléviseurs, les ordinateurs portables et les conceptions de PCB empilés compacts GPS. Emballage en bobine SMT pour prélèvement et placement automatiques
Points forts du produit
- Accouplement à l'aveugle / Auto-alignement et anti-mauvaise insertion: La structure de nervure de guidage intégrée absorbe la tolérance de décalage d'assemblage, évite les dommages aux broches lors de l'accouplement manuel/automatisé ; l'anti-encliquetage empêche l'insertion inversée.
- Performances de transmission à haute vitesse: Géométrie de contact optimisée pour une intégrité de signal stable à haute vitesse, prend en charge les signaux à haute fréquence pour les modules IoT, NB et GPS.
- Hauteur d'accouplement contrôlée: La hauteur d'empilement fixe maintient un espace constant entre les PCB, simplifie la conception du boîtier mécanique et la validation de la fiabilité des vibrations.
Description du produit
| Catégorie |
Article |
Paramètre |
| Performances électriques |
Pas |
0,4 mm |
|
Nombre de broches |
En-tête mâle, 30 broches |
|
Courant nominal |
0,3 A par contact |
|
Tension nominale |
50 V CC |
|
Résistance de contact max. |
≤20 mΩ |
|
Résistance d'isolement min. |
≥1000 MΩ |
|
Tension de tenue |
250 V CA / 60 s |
| Performances mécaniques |
Cycles d'accouplement |
≥500 fois |
|
Hauteur une fois accouplé |
Hauteur d'empilement fixe |
|
Force d'insertion / retrait |
Force équilibrée pour l'assemblage automatisé |
|
Tolérance |
Tolérance de décalage d'auto-alignement pour l'accouplement à l'aveugle |
| Matériau et placage |
Matériau du contact |
Bronze phosphoreux |
|
Placage de contact |
Placage or sélectif sur barrière nickel |
|
Matériau du boîtier |
PA9T, ignifuge UL94 V-0 |
| Guide environnemental et de soudure |
Température de fonctionnement |
-40℃ ~ +85℃ |
|
Type de soudure |
Soudure par refusion SMT |
|
Température de refusion max. |
260℃ max, durée ≤10s |
|
Conformité |
RoHS, REACH |
Référence croisée / Alternative
Alternative directe pour les connecteurs mâles BTB à pas de 0,4 mm les plus courants de Molex, JAE, HRS / Hirose, série TE. Même empreinte PCB et profil d'accouplement.
- Avantage : Remplacement direct sans refonte de la disposition du PCB ; délai de livraison plus court et coût inférieur par rapport aux pièces importées.
- Remarque : Veuillez partager votre numéro de pièce OEM cible pour une vérification exacte du brochage/de la hauteur d'empilement avant la finalisation de la conception.
Caractéristique du produit
- Pas fin de 0,4 mm, support de carte mâle à 30 broches pour une disposition de PCB empilée compacte
- Guide d'accouplement à l'aveugle avec auto-alignement, réduit le taux de rejet d'assemblage
- Structure de double contact pour une résistance de contact stable sous vibration
- Disposition des pastilles SMT optimisée pour la buse de prélèvement et placement
- Conception de boîtier anti-poussière, adaptée aux environnements intérieurs IoT et industriels légers
- Hauteur d'accouplement fixe, calcul facile de l'empilement mécanique
Avantages du produit
- Facile à assembler: La tolérance d'auto-alignement compense le désalignement de l'empilement des PCB, moins d'échecs d'assemblage.
- Signal stable: La structure de contact accordée préserve la qualité du signal à haute vitesse pour les modules radio NB/GPS/IoT.
- Prêt pour la production: Emballage en ruban bobiné, directement compatible avec les lignes automatiques SMT.
- Avantage coût et délai de livraison: Fabrication nationale, pas de longs délais de livraison à l'étranger.
- Support de conception: Fiche technique, dessin 2D, STEP 3D disponibles pour votre équipe matérielle.
Application
- Modules sans fil IoT
- Contrôleurs de maison intelligente et cartes de capteurs
- Interconnexion de sous-cartes d'affichage TV
- Modules de communication NB-IoT / cellulaire
- Modules de positionnement GPS
- PCB empilés intégrés compacts grand public et portables
Emballage
Bande et Bobine (Bobine). Emballage standard en bobine, compatible avec la machine automatique de prélèvement et placement SMT, fonctionne directement sur votre ligne de production.
Délai de livraison
- Échantillons : 3 jours ouvrables
- Commande en gros : 1 à 3 semaines
- MOQ : Négociable
- Échantillons gratuits disponibles ; support de libération rapide des échantillons
Certification d'usine et service personnalisé
Certifications : ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ flexible pour les articles standard
- Politique d'échantillonnage: Support d'échantillons gratuits / libération rapide des échantillons pour vos tests d'ingénierie
- Personnalisation : Hauteur d'accouplement personnalisée, épaisseur de placage, broche, couleur du boîtier et marquage disponibles. ODM et OEM acceptables.
Guide de sélection de l'ingénieur
- Confirmer la hauteur d'empilement une fois accouplé, le nombre de broches et la paire d'accouplement mâle/femelle avant le verrouillage de l'empreinte.
- Vérifier les exigences de bande passante du signal pour les chemins NB/GPS à haute vitesse.
- Vérifier l'épaisseur du PCB, le dégagement du boîtier et les exigences de test de vibration.
- Demander des échantillons gratuits pour l'assemblage de prototypes, les tests d'accouplement et la validation de l'intégrité du signal.
- Contacter notre ingénieur matériel pour le fichier 3D, la fiche technique et la vérification des pièces de référence croisée.
FAQ
Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q : Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prendra environ 35 à 45 jours.
Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons de connecteurs gratuits pour les tests. Mais vous devez payer les frais d'expédition.
Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours.
Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous serons responsables de tout dommage au produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Assurez-vous que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise ?
R : Suivi strict de la norme ISO9001 ; IQC, OQC, IPQC et QA représentent 10 % de notre département qualité. Le test CCD est appliqué à 99 % des applications de produits de notre entreprise.
Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de faire tous leurs prix sur une liste, et les prix changent constamment en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous vérifierons soigneusement un par un et vous donnerons une spécification et une liste de prix.
Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés
pour nos clients auparavant (principalement des faisceaux de câbles). Concernant les emballages personnalisés, il n'y a pas de problème ; nous pouvons mettre votre logo ou d'autres informations sur l'emballage. Il suffit de préciser que cela entraînera des coûts supplémentaires.
Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
