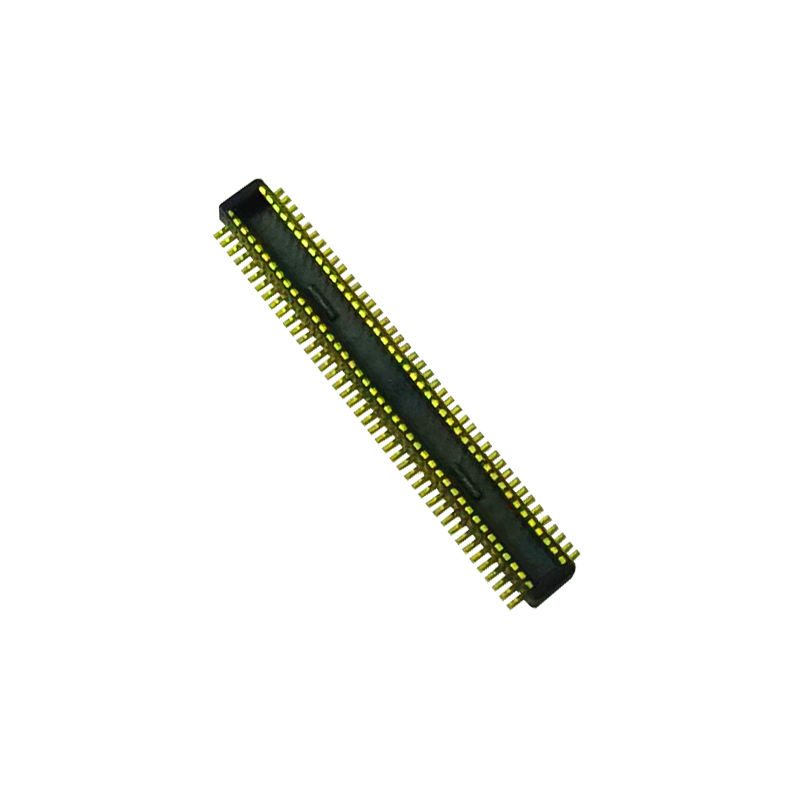

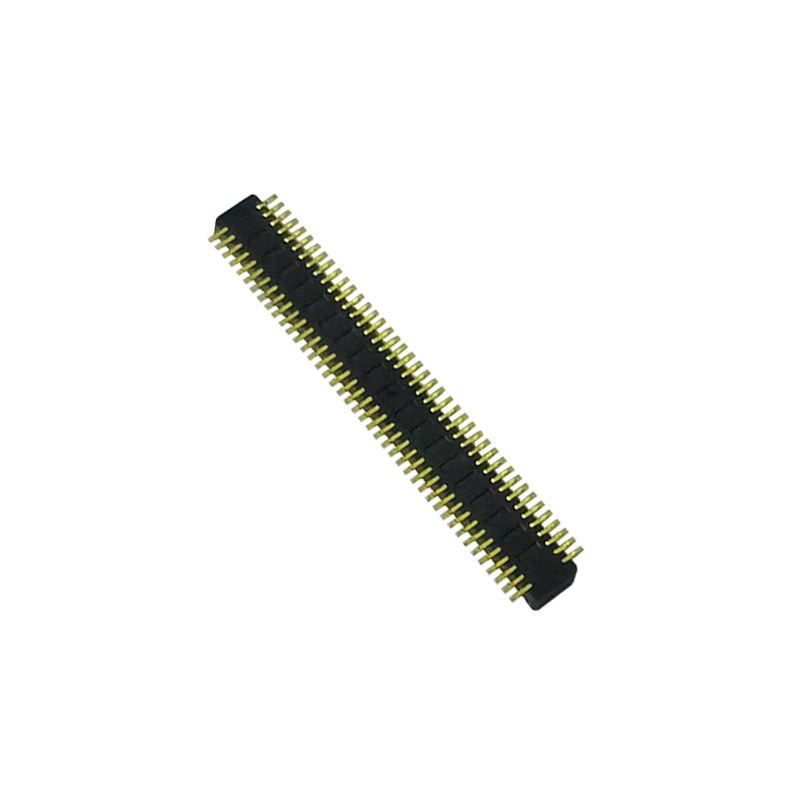

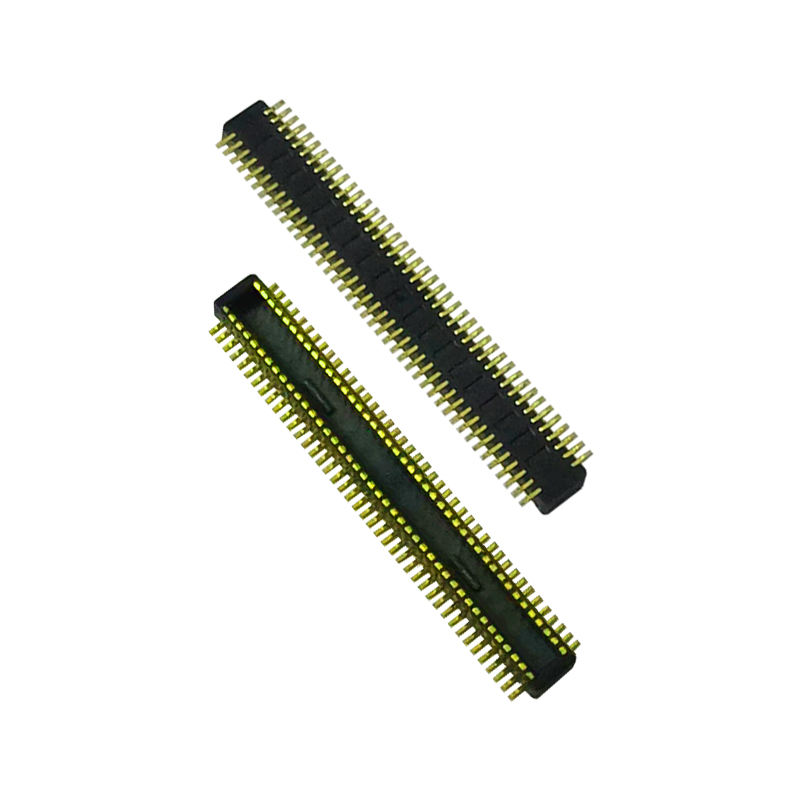

0.4mm Pitch 80P BTB siège masculin Compatible avec DF40TC-80DP-0.4 Connecteurs de planche à planche et mézanine
Points forts du produit
✅ Accouplement à l'aveugle et auto-alignement: côtes de guidage intégrées pour une tolérance de désalignement de 0,33 mm, empêchant les dommages aux broches lors de l'accouplement manuel / automatisé; clavier anti-retour pour éviter une mauvaise insertion
✅ Performance à haute vitesse: Prend en charge un signal jusqu'à 20 Gbps, compatible avec PCIe 4.0, USB4 Gen2, paires de différentiels à haute vitesse MIPI
✅ Hauteur de couplage contrôlée: hauteur d'empilement stable pour la conception de l'espacement double des PCB; pas compact de 0,4 mm pour la disposition des PCB à haute densité
✅ SMT Tape & Reel: Directement compatible avec les machines de pick-and-place, haut rendement d'assemblage pour la production de masse
Description du produit
| Catégorie |
Nom de l'article |
Paramètre |
| Électricité |
Courant nominal |
0.3A par broche |
|
Voltage nominal |
30V AC/DC |
|
Résistance maximale au contact |
≤ 90 mΩ |
|
Min Résistance à l'isolation |
≥ 50 MΩ |
| Les appareils électroménagers |
Le tonnerre |
0.4 mm |
|
Position |
80P mâle |
|
Cycles d'accouplement |
30 fois |
|
Portée d'alignement |
± 0,33 mm |
| Matériau et revêtement |
Logements |
LCP, UL94V-0 Noir |
|
Matériau de contact |
Phosphore Bronze |
|
Plaquage par contact |
Plaque d'or sélective sur la zone d'accouplement, barrière au nickel pour empêcher le soldeur de se déchirer |
| Environnement |
Température de fonctionnement |
-35°C à +85°C |
|
Température de stockage |
-10°C à +60°C |
|
Conformité |
RoHS, REACH |
| Guide de soudage |
Profil de reflux |
Suivre la courbe de reflux SMT standard |
|
Soudage à la main |
350°C, dans les 3 secondes |
Références croisées / Alternative
Remplacement de dépôt compatible avecIl est à l'hôpital.4. Même empreinte, profil d'accouplement et performance électrique. Directement compatible avec les empreintes de broche à broche et de PCB; aucune refonte de PCB n'est requise pour le remplacement. Contrôle croisé alternatif:Des performances de hauteur et de vitesse comparables avec Amphenol, série BTB à haute densité Molex 0,4 mm.
Caractéristique du produit
- Structure anti-manivelle et autoguidée, tolère le décalage du montage, réduit le risque d'accouplement défectueux
- Conception d'une barrière de soudage, éviter la contamination de l'or lors de la soudage par reflux
- Résistance aux chocs renforcée, amélioration de la robustesse mécanique sous les vibrations
- Facteur de forme compact à haute densité, économisez de l'espace sur PCB pour les appareils minces
- Détectez la rétroaction par clic tactile lorsque vous êtes complètement accouplé pour détecter l'accouplement incomplet
Avantages du produit
- Remplacement adapté aux ingénieursLa même empreinte que celle de Hirose DF40TC-80DP-0.4, échange rapide de conception sans modification de mise en page
- Intégrité du signal stable à haute vitesse, faible bruit croisé pour une interface à haute vitesse
- Contrôle strict de la coplanarité, réduit le risque de pierre tombale SMT et de soudure ouverte
- L'avantage des fabricants nationaux par rapport aux marques importées, chaîne d'approvisionnement stable
- Contrôle qualité interne complet: 100% d'inspection visuelle et électrique avant expédition
Application du projet
appareils portables,
une plaque mère intégrée,
détecteurs industriels,
des terminaux de poche,
modules d'affichage
Le matériel informatique de pointe de l'IA,
équipement médical portable,
les modules de transmission de caméra et de vidéo MIPI.
Emballage
Emballage de bobine standard, compatible avec la machine automatique de décapage SMT, directement sur votre chaîne de production.
Temps de réalisation
- Échantillons: 3 jours ouvrables
- Commande en vrac: 1 à 3 semaines
- MOQ: négociable
- Des échantillons gratuits sont disponibles; soutien à la libération rapide d'échantillons
Certification d'usine et service personnalisé
Certifications: conforme à la norme ISO9001, à la norme RoHS et à la norme REACH.
- Politique en matière d'échantillons: échantillons gratuits disponibles; libération rapide des échantillons
- MOQ: faible MOQ pour les pièces standard; nombre d'épingles personnalisés/hauteur d'empilement disponible sur demande
- Personnalisation: PIN personnalisé, hauteur d'empilement, épaisseur de revêtement, options de blindage pour les besoins spéciaux du projet
- Assistance technique complète: feuille de données, dessin 2D/3D, empreinte de PCB, rapport d'essai disponible sur demande
Guide de sélection des ingénieurs
- Confirmer la hauteur d'accouplement entre vos deux PCB d'abord; correspondre à la hauteur spécification accouplée
- Vérifier l'exigence de haute vitesse: prise en charge de 20 Gbps pour PCIe4 / USB4 / MIPI
- Confirmation de l'emballage du rouleau si vous utilisez l'assemblage automatisé SMT
- Pour les environnements à forte vibration, valider la rétention d'accouplement et la structure des côtes de choc
- Envoyez votre dessin d'empreinte de PCB pour vérification avant l'accouplement avant la commande en série
Questions fréquentes
Q: Avez-vous un catalogue? Pouvez-vous m'envoyer le catalogue pour que je puisse vérifier tous vos produits?
R: Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q: Je ne trouve pas le produit dans votre catalogueTu peux faire ce produit pour moi?
R: Notre catalogue montre la plupart de nos produits, mais pas tous. Faites-nous simplement savoir de quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire.Pour votre référence, la fabrication d'un moule ordinaire prendra environ 35-45 jours.
Q: Pouvez-vous fournir un échantillon?
R: Oui, nous fournissons 5 à 10 pièces d'échantillons gratuits de connecteurs pour les tests.
Q: Quel est votre délai de livraison?
R: Les marchandises en stock sont livrées dans un délai de 1 jour; les marchandises personnalisées sont livrées dans un délai de 5-7 jours
Q: Comment expédier ma commande?
R: Pour les petits colis, envoyez-les par express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard.Nous serons responsables de tout dommage causé au produit pendant la livraison.
6. Q: Quel type de paiement acceptez-vous? Puis-je payer en RMB?
A: Nous acceptons T/T ((Transfert bancaire), Western Union et PayPal. Veuillez être sûr que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer de l'argent en RMB. Pas de problème.
7. Q: Que pensez-vous du contrôle qualité de votre entreprise
R: Nous suivons strictement la norme ISO9001; IQC, OQC, IPQC et QA occupent 10% de notre département Qualité. Le test CCD est appliqué à 99% des applications de produits de notre société.
Q: J'ai besoin de votre liste de prix de tous vos produits.
R: Nous n'avons pas de liste de prix pour tous nos produits.et les prix changent toujours à cause du coût des matériaux et de la quantitéEt vous pouvez nous donner une liste de tous les articles dont vous avez besoin; nous confirmerons soigneusement un par un et vous donner une spécification et une liste de prix
Q: Pouvez-vous faire des produits personnalisés et des emballages personnalisés?
R: Oui. Nous avons fait beaucoup de personnalisé
Pour ce qui est de l'emballage personnalisé, il n'y a pas de problème; nous pouvons mettre votre logo ou d'autres informations sur l'emballage.Je dois juste souligner que cela va entraîner des coûts supplémentaires.
Q: Quels certificats avez-vous?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Il est également possible d'obtenir des certificats de conformité avec les normes de qualité de l'Union.
