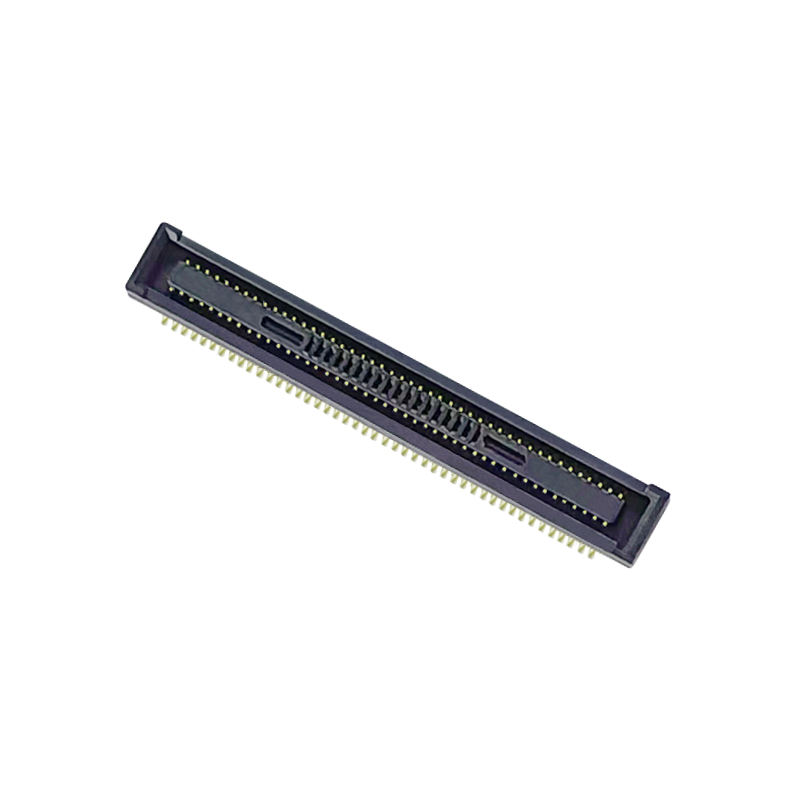

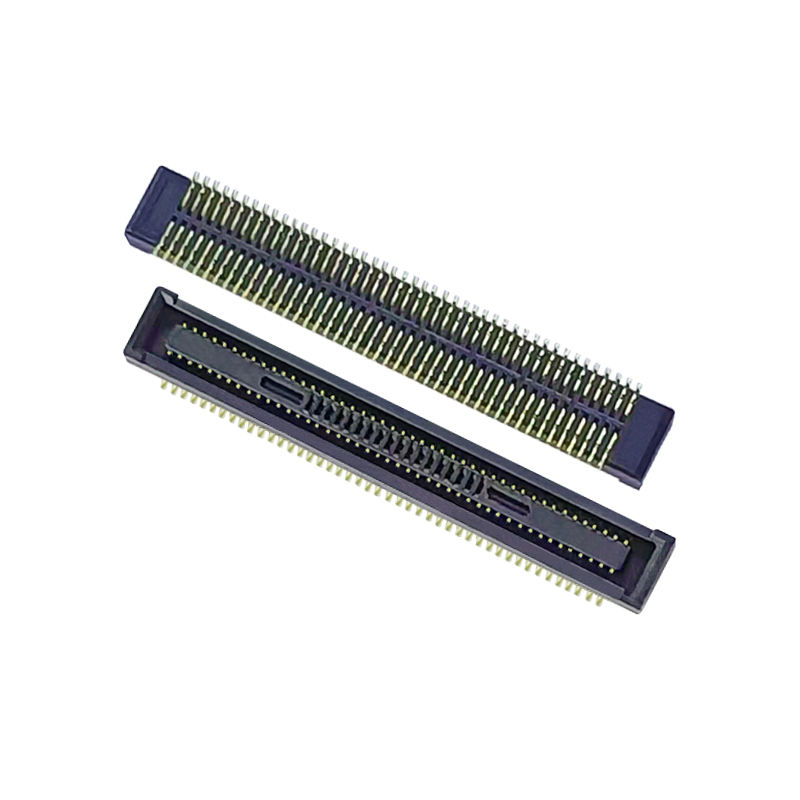

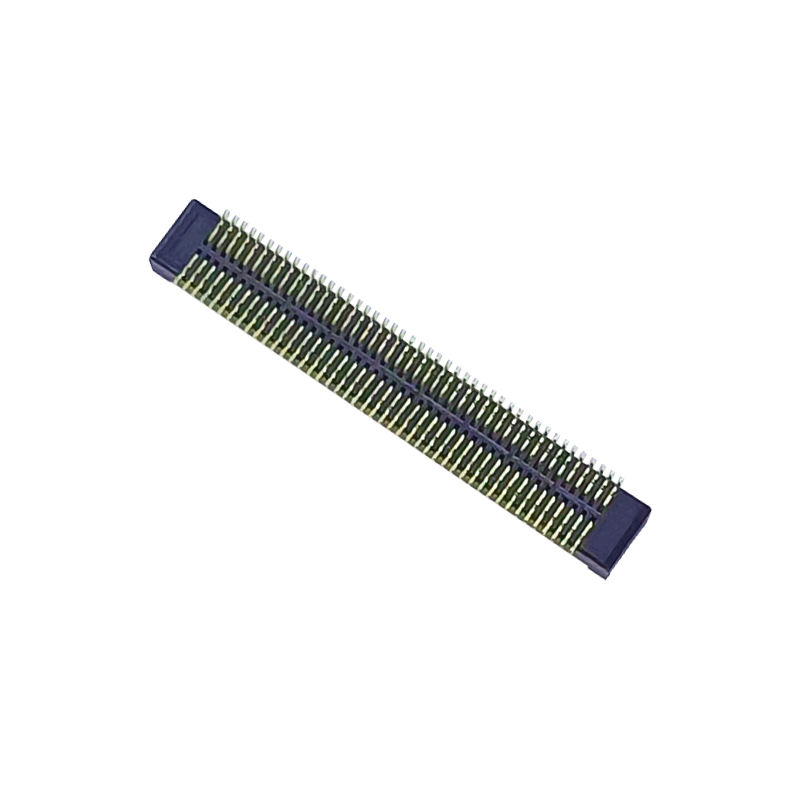

Connecteur de carte de circuits imprimés à double rangée à 90 broches BTB Socket féminin 0,4 mm étroit Connecteurs mézanins compatibles carte à carte
Points forts du produit
✅ Accouplement aveugle et auto-alignement / conception anti-erreur d'insertion: tolérance flottante intégrée pour absorber le décalage de l'empilement des PCB, éviter les dommages aux broches lors de l'assemblage manuel / automatisé
✅ Performance du signal à haute vitesse: Prend en charge MIPI, USB3.2, transmission du signal différentiel PCIe, faible bruit croisé et contrôle d'impédance stable
✅ Hauteur de la pile matée contrôlée: hauteur fixe de la mezzanine de la planche à la planche, empilage de PCB prévisible pour une conception de dispositifs compacts
✅ 0,4 mm ultra étroit, double rangée 90 positions: haute densité, économisez l'empreinte PCB pour les appareils électroniques minimes et minimes
✅ SMT Tape & Reel Packaging: Directement compatible avec les machines automatiques de sélection et de placement pour la production de masse
Description du produit
| Nom de l'article |
Paramètre |
| Performance électrique |
|
| Courant nominal |
0.3A par contact |
| Voltage nominal |
30V AC/DC |
| Résistance au contact initial |
≤ 80 mΩ |
| Résistance à l'isolation |
Pour les appareils à courant alternatif: |
| Résistant à la tension |
150 V CA pendant 1 minute |
| Taux du signal |
Jusqu'à 16 Gbps |
| Performance mécanique |
|
| Le tonnerre |
0.4 mm |
| Nombre de broches |
90P, rangée double. |
| Hauteur des couples |
Disponible sur mesure (options de hauteur de pile standard) |
| Cycles d'accouplement |
≥ 50 cycles |
| Force d'insertion / de retrait |
Force d'insertion faible contrôlée |
| Matériau et revêtement |
|
| Logements |
LCP, retardateur de flamme UL94 V-0 |
| Terminal de contact |
Phosphore Bronze |
| Plaquage par contact |
Plaquage sélectif par or sur la zone de contact; couche inférieure en nickel |
| Coque de soudure |
Étain mat |
| Guide environnemental et de soudure |
|
| Température de fonctionnement |
-40°C à +105°C |
| Température de stockage |
-40°C à +125°C |
| Type de soudure |
SMT Soudage par reflux, température de pointe ≤ 260°C |
| Conformité |
RoHS, REACH |
Références croisées / Alternative
Alternative compatible avec la série DF40 de Hirose, la série WP6C de JAE, prise féminine BTB Molex de 0,4 mm.
Les ingénieurs peuvent remplacer directement les pièces étrangères sans redessiner le PCB, ce qui réduit les coûts d'approvisionnement et le risque de long délai.
Caractéristique du produit
- La structure anti-détente anti-foolproof empêche l'accouplement inverse et la flexion des broches
- Tolérance flottante d'auto-alignement compense le désalignement de l'assemblage de PCB
- Le placage sélectif en or maintient une résistance au contact stable sous vibration et cycle thermique
- LCP plastique à haute température, dimensions stables après soudure par reflux
- Mise en page à haute densité à 90 broches à double rangée, idéale pour les modules de PCB compacts empilés
- Structure à faible écho croisé pour les signaux différentiels à grande vitesse
Avantages du produit
- Même performance que les grandes marques, délai de livraison plus court et meilleur contrôle des coûts
- Emballage en ruban adhésif prêt pour l'assemblage automatique par SMT, sans nécessité d'emballage secondaire
- Moule de précision interne et inspection en ligne à 100%, qualité constante du lot
- Personnalisation flexible de la hauteur de la pile, de l'épaisseur du placage en or et du nombre d'épingles
- Appui rapide à l'échantillonnage pour la validation technique
Application du projet
- Modules AR/VR, appareils portables intelligents
- Instruments de poche médicaux
- Contrôle industriel intégré et interface HMI
- Modules de caméra et d'affichage
- AIoT, mini-modules de communication 5G
- Appareils électroniques de consommation portables, tablettes et compacts
Emballage
Emballage de bobine standard, compatible avec la machine automatique de décapage SMT, directement sur votre chaîne de production.
Temps de réalisation
- Échantillons: 3 jours ouvrables
- Commande en vrac: 1 à 3 semaines
- MOQ: négociable
- Des échantillons gratuits sont disponibles; soutien à la libération rapide d'échantillons
Certification d'usine et service personnalisé
Certifications: ISO9001, ISO14001, RoHS, REACH Les certifications suivantes sont fournies par les autorités compétentes:
- Quantité de produit: MOQ flexible pour les articles standard
- Politique relative à l'échantillonnage: Prise en charge des échantillons gratuits / libération rapide d'échantillons pour votre test d'ingénierie
- Personnalisation: hauteur d'appariement personnalisée, épaisseur de placage, code PIN, couleur du boîtier et marquage disponibles.
Guide de sélection des ingénieurs
- Confirmation requisehauteur de la pile jumeléeTout d'abord, cela définit votre écart de PCB
- Vérifiez l'exigence de signal à haute vitesse (MIPI / PCIe / USB) pour vérifier l'impédance
- Confirmer l'exigence d'emballage des bobines SMT avant de passer une commande en vrac
- Envoyez votre empreinte PCB ou feuille de données à notre équipe d'ingénieurs pour examen de la compatibilité
- Demandez des échantillons gratuits pour l'insertion, le cycle thermique et la validation de l'intégrité du signal avant l'adoption complète du BOM
Questions fréquentes
Q: Avez-vous un catalogue? Pouvez-vous m'envoyer le catalogue pour que je puisse vérifier tous vos produits?
R: Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q: Je ne trouve pas le produit dans votre catalogueTu peux faire ce produit pour moi?
R: Notre catalogue montre la plupart de nos produits, mais pas tous. Faites-nous simplement savoir de quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire.Pour votre référence, la fabrication d'un moule ordinaire prendra environ 35-45 jours.
Q: Pouvez-vous fournir un échantillon?
R: Oui, nous fournissons 5 à 10 pièces d'échantillons gratuits de connecteurs pour les tests.
Q: Quel est votre délai de livraison?
R: Les marchandises en stock sont livrées dans un délai de 1 jour; les marchandises personnalisées sont livrées dans un délai de 5-7 jours
Q: Comment expédier ma commande?
R: Pour les petits colis, envoyez-les par express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard.Nous serons responsables de tout dommage causé au produit pendant la livraison.
6. Q: Quel type de paiement acceptez-vous? Puis-je payer en RMB?
A: Nous acceptons T/T ((Transfert bancaire), Western Union et PayPal. Veuillez être sûr que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer de l'argent en RMB. Pas de problème.
7. Q: Que pensez-vous du contrôle qualité de votre entreprise
R: Nous suivons strictement la norme ISO9001; IQC, OQC, IPQC et QA occupent 10% de notre département Qualité. Le test CCD est appliqué à 99% des applications de produits de notre société.
Q: J'ai besoin de votre liste de prix de tous vos produits.
R: Nous n'avons pas de liste de prix pour tous nos produits.et les prix changent toujours à cause du coût des matériaux et de la quantitéEt vous pouvez nous donner une liste de tous les articles dont vous avez besoin; nous confirmerons soigneusement un par un et vous donner une spécification et une liste de prix
Q: Pouvez-vous faire des produits personnalisés et des emballages personnalisés?
R: Oui. Nous avons fait beaucoup de personnalisé
Pour ce qui est de l'emballage personnalisé, il n'y a pas de problème; nous pouvons mettre votre logo ou d'autres informations sur l'emballage.Je dois juste souligner que cela va entraîner des coûts supplémentaires.
Q: Quels certificats avez-vous?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Il est également possible d'obtenir des certificats de conformité avec les normes de qualité de l'Union.
