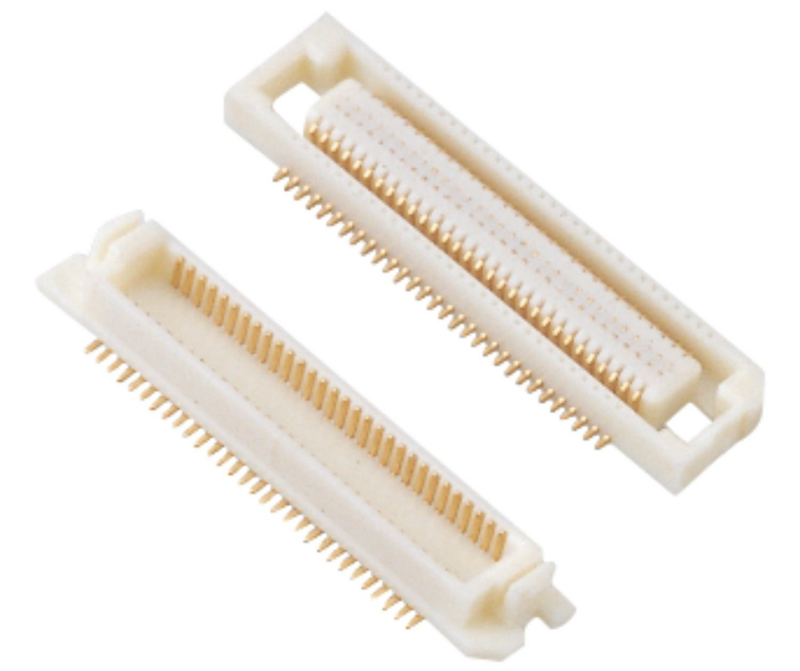

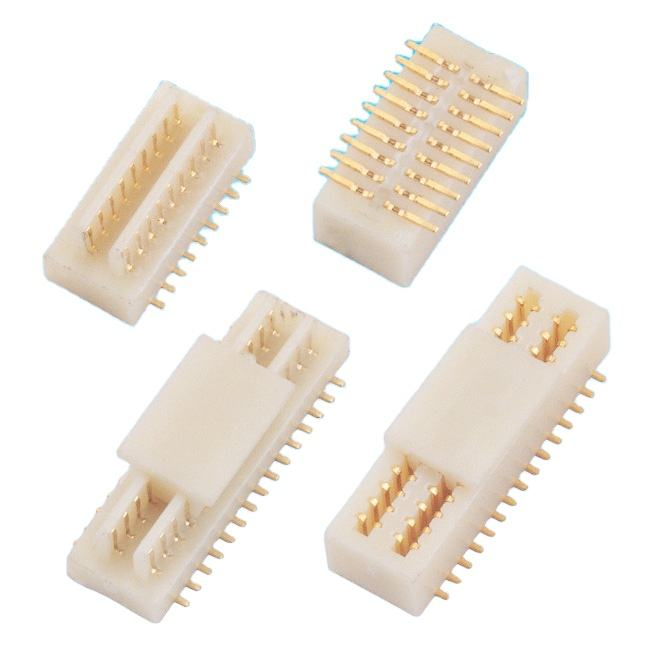

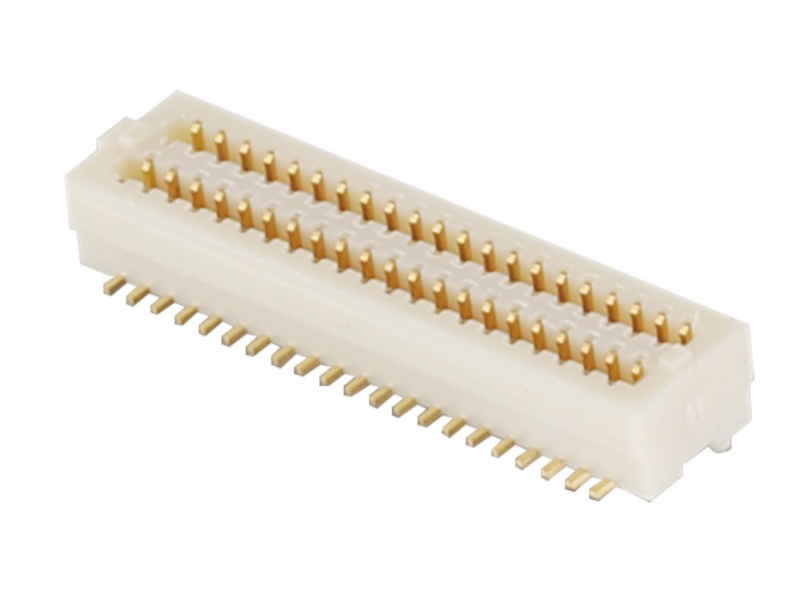

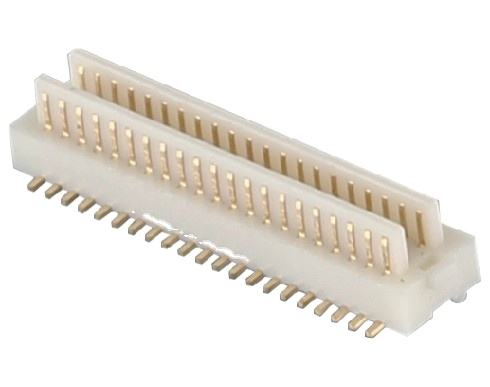

Connecteur mâle carte à carte pas de 0,5 mm, double contact, type long à hauteur multiple
Points forts du produit
✅ Accouplement à l'aveugle et auto-alignement : bossage de guidage intégré pour la tolérance de position, absorbe les légers décalages d'assemblage ; clé anti-retour empêche une orientation incorrecte et des dommages aux broches
✅ Structure à double contact : doubles lames de contact pour un contact redondant, faible résistance de contact stable, résistance aux vibrations plus forte
✅ Options de hauteur d'accouplement multiples : variantes de hauteur d'empilage de type long disponibles pour une conception flexible d'empilage de PCB
✅ Intégrité du signal à haute vitesse : contrôle d'impédance optimisé, prend en charge la transmission de signaux différentiels à haute vitesse pour des modules compacts à haute densité
Description du produit
| Catégorie |
Article |
Spécification |
| Performances électriques |
Pas |
0,5 mm |
|
Courant nominal |
0,5 A par contact |
|
Tension nominale |
60 V CC |
|
Résistance de contact |
≤ 30 mΩ |
|
Résistance d'isolement |
≥ 500 MΩ @ CC 500V |
|
Tension de tenue diélectrique |
250 V CA, sans claquage |
| Performances mécaniques |
Cycles d'accouplement |
500 cycles minimum |
|
Plage de température de fonctionnement |
-40°C ~ +85°C |
|
Hauteur d'accouplement |
Hauteurs d'empilage multiples de type long en option |
| Matériau et placage |
Matériau du contact |
Bronze phosphoreux |
|
Placage du contact |
Plaqué or sur la zone d'accouplement, sous-couche de nickel ; étain sur la queue de soudure |
|
Matériau du boîtier |
LCP, ignifuge UL94V-0 |
| Environnemental |
RoHS et REACH |
Conforme RoHS 2.0, REACH disponible |
| Guide de soudage |
Type de montage |
Montage en surface CMS |
|
Profil de refusion |
Pic 260°C max, temps de maintien de 30s ; compatible refusion sans plomb |
Référence croisée / Alternative
Alternative directe pour les connecteurs mâles BTB de type long pas de 0,5 mm à double contact de Molex, JAE, Hirose, TE.
- Même empreinte et affectation des broches ; aucune modification majeure de la disposition du PCB requise
- Optimisation des coûts tout en maintenant des performances mécaniques et à haute vitesse équivalentes
- Le nombre de broches/hauteur d'empilage personnalisés peut correspondre à votre numéro de pièce étranger existant
Caractéristique du produit
- Conception à double lame de contact : point de contact redondant, moins de risque de connexion intermittente sous choc et vibration
- Guidage d'auto-alignement + clé anti-dummy : prend en charge l'accouplement à l'aveugle, élimine les dommages dus à une insertion inversée
- Portefeuille de hauteurs d'accouplement multiples de type long : espacement flexible des PCB mezzanine pour les assemblages empilés
- Boîtier LCP haute température : dimensions stables pendant la refusion CMS, aucune déformation du boîtier
- Géométrie de terminal optimisée : impédance constante pour la transmission de signaux à haute vitesse
- Conception de pad CMS pour l'assemblage automatisé de PCB
Avantages du produit
- Facile à assembler: La tolérance d'accouplement à l'aveugle réduit l'effort d'alignement manuel, taux de rejet d'assemblage plus faible
- Haute fiabilité: Le double contact assure une connectivité stable pour les appareils à longue durée de vie
- Flexibilité de conception: Large gamme d'options de hauteur d'accouplement longue, prend en charge la conception de PCB empilés modulaires
- Avantage de coût: Remplacement broche à broche des BTB importés, réduction du délai de livraison et du coût de la nomenclature
- Prêt pour la haute vitesse: La structure de contact accordée préserve l'intégrité du signal pour les lignes différentielles à haute vitesse
- Compatibilité CMS complète: Emballage en bobine prêt pour la machine de prélèvement et de placement automatique
Application
Modules de contrôle industriel,
appareils médicaux portables,
écrans intelligents,
passerelles IoT,
cartes auxiliaires de serveur,
sous-cartes de transducteurs optiques,
équipements de test portables,
électronique intérieure automobile,
connexion mezzanine de PCB empilés.
Emballage
Bande et Bobine (Bobine). Emballage standard en bobine, compatible avec la machine de prélèvement et de placement automatique CMS, directement utilisable sur votre ligne de production.
Délai de livraison
- Échantillons : 3 jours ouvrables
- Commande en gros : 1 à 3 semaines
- MOQ : Négociable
- Échantillons gratuits disponibles ; support de libération rapide des échantillons
Certification d'usine et service personnalisé
Certifications : ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ flexible pour les articles standard
- Politique d'échantillonnage: Support d'échantillons gratuits / libération rapide des échantillons pour vos tests d'ingénierie
- Personnalisation : Hauteur d'accouplement personnalisée, épaisseur de placage, broche, couleur du boîtier et marquage disponibles. ODM et OEM acceptables.
Guide de sélection de l'ingénieur
- Confirmez d'abord la hauteur d'empilage d'accouplement requise ; c'est le paramètre clé pour la série de type long
- Vérifiez le nombre de broches et l'exigence de vitesse du signal : sélectionnez un placage or pour les applications à haute vitesse/haute vibration
- Vérifiez l'espace libre de la pile de PCB pour réserver la tolérance de décalage d'accouplement à l'aveugle
- Pour les applications à fortes vibrations, la version à double contact est recommandée par rapport aux BTB à contact unique
- Téléchargez notre fiche technique et notre fichier STEP 3D pour la simulation de l'empreinte PCB avant la mise en page
- Demandez un échantillon gratuit pour la validation de l'accouplement et de l'intégrité du signal
FAQ
Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q : Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prendra environ 35 à 45 jours.
Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons de connecteurs gratuits pour les tests. Mais vous devez payer les frais d'expédition.
Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours.
Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous serons responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Assurez-vous que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise ?
R : Suivi strict de la norme ISO9001 ; IQC, OQC, IPQC et QA représentent 10 % de notre département qualité. Le test CCD est appliqué à 99 % des applications de produits de notre entreprise.
Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de faire tous leurs prix sur une liste, et les prix changent toujours en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous confirmerons soigneusement un par un et vous donnerons une spécification et une liste de prix.
Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés
pour nos clients auparavant (principalement des faisceaux de câbles). Concernant les emballages personnalisés, il n'y a pas de problème ; nous pouvons mettre votre logo ou d'autres informations sur l'emballage. Il suffit de signaler que cela entraînera des coûts supplémentaires.
Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
