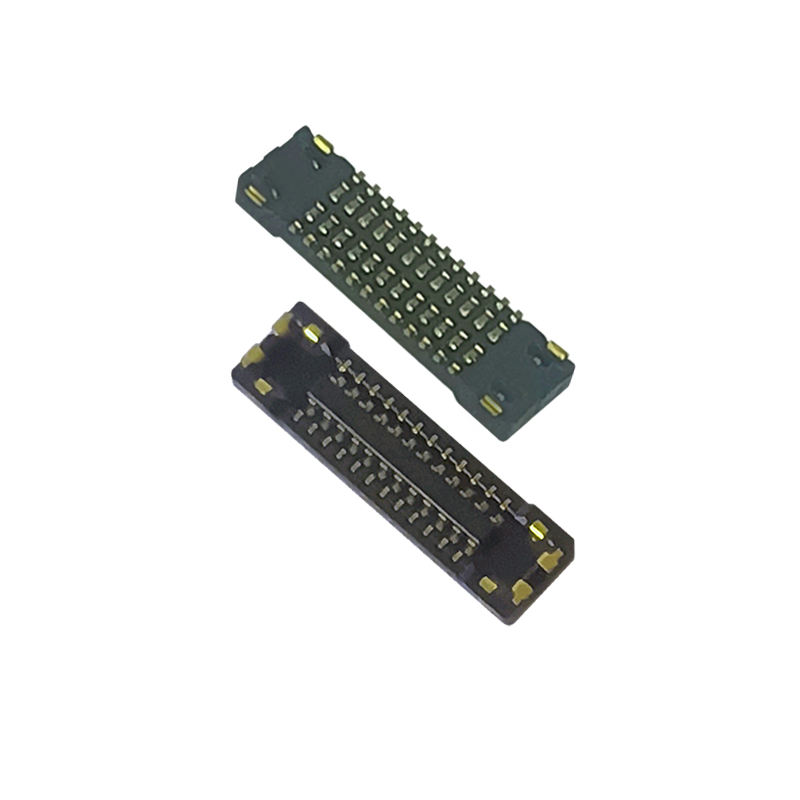

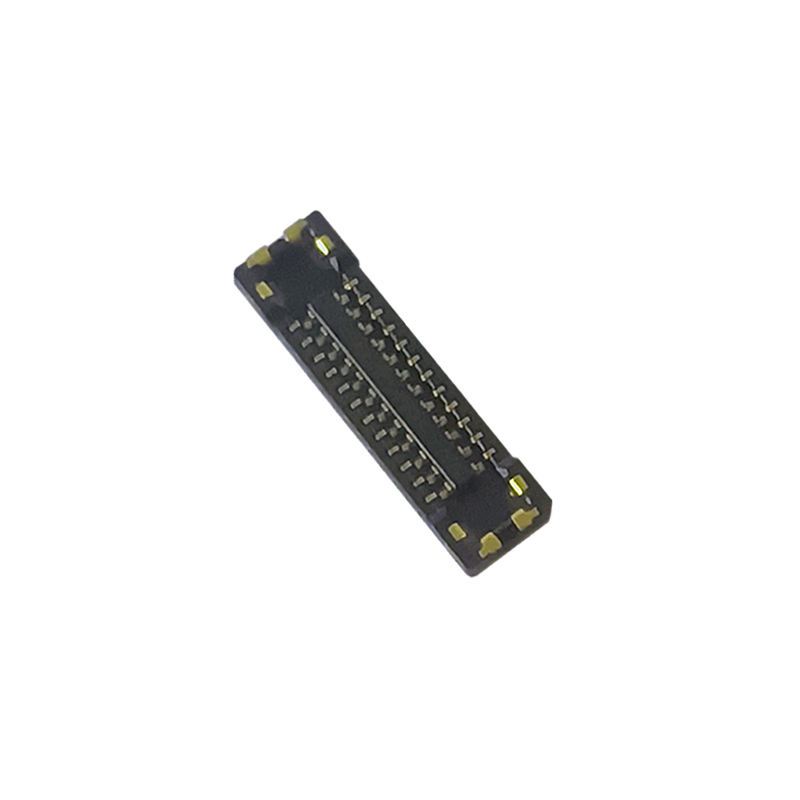

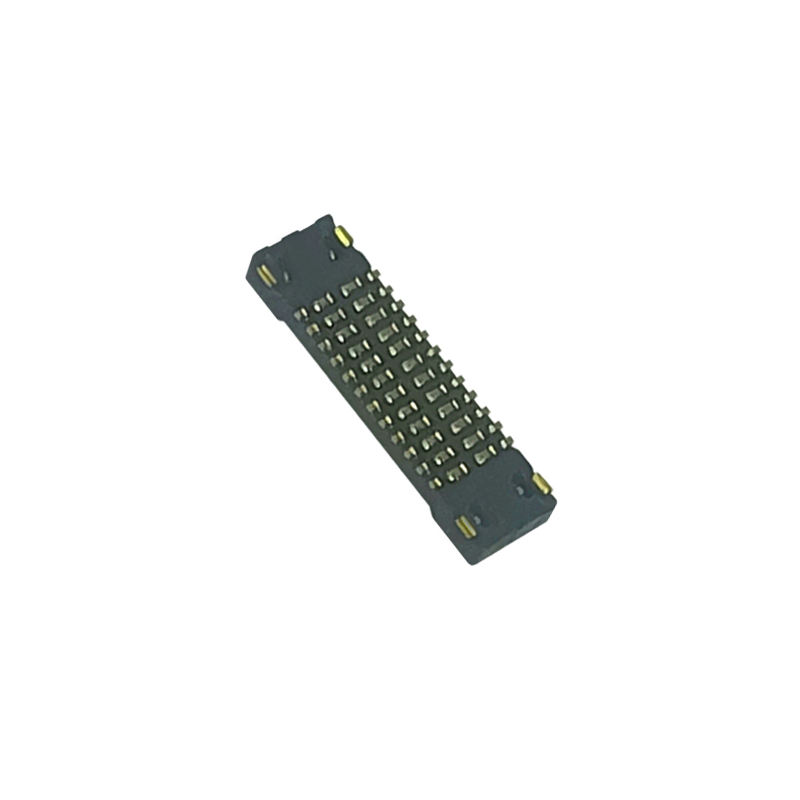

24 pin 0,35 mm BTB à pente étroite siège féminin WP27D-S024VA1-R15000 Connecteurs mézanine de carte à carte prise compatible
Points forts du produit
✅ Accouplement aveugle et auto-alignement cadre de guidage anti-mal alignement, absorbe le décalage de l'assemblage, évite les dommages aux broches lors de l'accouplement manuel / automatique
✅ Intégrité du signal à grande vitesse, transmission stable à haute fréquence pour l'empilement compact de PCB multicouches
✅ Hauteur d'empilement fixe de 0,7 mm, contrôle précis des écarts de PCB pour la conception de dispositifs à profil mince
✅ Structure à double point de contact, anti-vibration et anti-choc, rétroaction claire pour une confirmation complète de l'accouplement
✅ Emballage de bobines de ruban SMT, prise directe et placement sur votre chaîne d'assemblage automatique
Description du produit
| Catégorie |
Nom de l'article |
Spécifications |
| Performance électrique |
Le tonnerre |
0.35 mm |
|
Nombre de broches |
24P (signaux + bornes de puissance intégrées) |
|
Voltage nominal |
50V AC/DC |
|
Courant nominal |
Pinceau de signalisation:0.3A; broche d'alimentation:3.0A |
|
Résistance au contact |
Signal ≤ 70mΩ ; Puissance ≤ 20mΩ (début) |
|
Résistance à l'isolation |
Pour les appareils à courant alternatif: |
|
Résistant à la tension |
150V AC, 60s sans panne |
| Performance mécanique |
Hauteur des couples |
0.7 mm |
|
Durabilité |
30 cycles d'accouplement |
|
Force d' accouplement / de désaccouplement |
Force d'insertion faible contrôlée, force de rétention stable |
| Matériau et revêtement |
Matériau de contact |
Alliage de cuivre |
|
Plaquage par contact |
Plaquage par or sur la zone d'accouplement; barrière au nickel pour empêcher la soudure |
|
Isolateur |
LCP plastique à haute température, UL94V-0 |
| Environnemental |
Température de fonctionnement |
-40°C à +85°C |
|
Conformité |
RoHS, REACH |
| Guide de soudage |
Type de montage |
Monture de surface SMT |
|
Profil de reflux |
Période maximale de 260°C, reflux SMT standard |
Références croisées / Alternative
L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique.
La même empreinte, la même hauteur, la même définition et les mêmes performances électriques.
Remplacement direct de la pièce d'origine JAE sans révision de la disposition du PCB.
Il sert également d'alternative à faible coût aux marques internationales de BTB haut de gamme pour les applications de mezzanine ultra-fines de 0,35 mm.
Caractéristique du produit
- Cadre de guidage métallique intégré pour l'accouplement à l'aveugle et l'auto-alignement, tolère un décalage mineur de l'assemblage, empêche la flexion des broches dans la production en série
- Conception à double point de contact, maintient une résistance de contact stable sous vibration et choc
- Signal hybride + terminaux intégrés de puissance, économiser de l'espace sur le PCB
- Hauteur d'empilement de 0,7 mm, idéale pour l'empilement de dispositifs minces
- Plaquage par contact en or, excellente anti-oxydation et performances du signal haute fréquence
- Structure de renforcement de maintien, protège l'isolant pendant l'accouplement
- Cliquez clairement pour confirmer l'accouplement complet, ce qui réduit le risque d'accouplement incomplet
Avantages du produit
- Remplacement adapté aux ingénieurs: la même empreinte que la pièce JAE d'origine, aucune refonte de PCB n'est requise
- Une meilleure stabilité de l'approvisionnement: Temps de réalisation court par rapport aux cycles de réalisation longs de la marque originale à l'étranger
- Prêt pour la production en série: Contrôle strict de la coplanarité, rendement de montage SMT élevé
- Optimisation des coûts: Prix compétitifs sans sacrifier la haute fréquence et la fiabilité mécanique
- Soutien technique rapide: Fiche de données, fichier 3D STEP, empreinte de PCB disponible sur demande
Application du projet
appareils portables,
les montres intelligentes,
avec une résistance à l'usure inférieure ou égale à 10 W;
sous-modules de téléphones intelligents,
des modules internes de comprimés,
des capteurs IoT compacts,
appareils électroniques médicaux portables,
modules de caméra de petite taille,
les modules d'affichage mini.
Emballage
Tape et bobine: 15 000 pièces par bobine.
Entièrement compatible avec les machines SMT et prêt à être chargé directement sur votre chaîne de production.
Temps de réalisation
- Échantillons: 3 jours ouvrables
- Commande en vrac: 1 à 3 semaines
- MOQ: négociable
- Prélèvements gratuits pris en charge; libération rapide d'échantillons pour la validation technique
Certification d'usine et service personnalisé
Certifications: conforme à la norme ISO9001, à la norme RoHS et à la norme REACH.
- Politique relative aux échantillons: échantillons gratuits disponibles, libération rapide des échantillons
- MOQ: faible MOQ pour les pièces standard; nombre d'épingles personnalisés/hauteur d'empilement disponible sur demande
- Personnalisation: PIN personnalisé, hauteur d'empilement, épaisseur de revêtement, options de blindage pour les besoins spéciaux du projet
- Assistance technique complète: feuille de données, dessin 2D/3D, empreinte de PCB, rapport d'essai disponible sur demande
Guide de sélection des ingénieurs
- Veuillez confirmer la hauteur d'empilage de votre modèle: cette hauteur est fixée à 0,7 mm. Contactez-nous si vous avez besoin d'une autre hauteur d'empilement.
- Vérifier l'empreinte PCB: croisée avec notre empreinte fournie avant le gel de la mise en page.
- Évaluer la méthode d'accouplement: cette pièce prend en charge l'accouplement à l'aveugle, recommandé pour l'assemblage automatisé ou manuel avec difficulté d'alignement.
- Conception à grande vitesse: contactez notre équipe d'intégrité du signal si vous avez besoin de données d'essai d'impédance/perte d'insertion.
- D'abord l'échantillon: toujours effectuer la validation du prototype avec des échantillons gratuits avant la production de masse.
