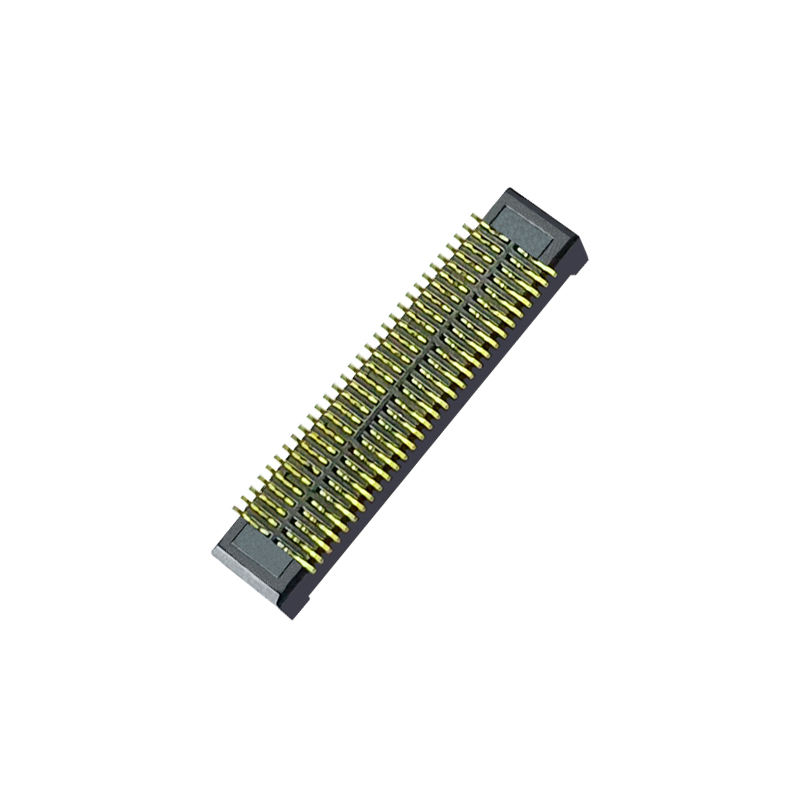

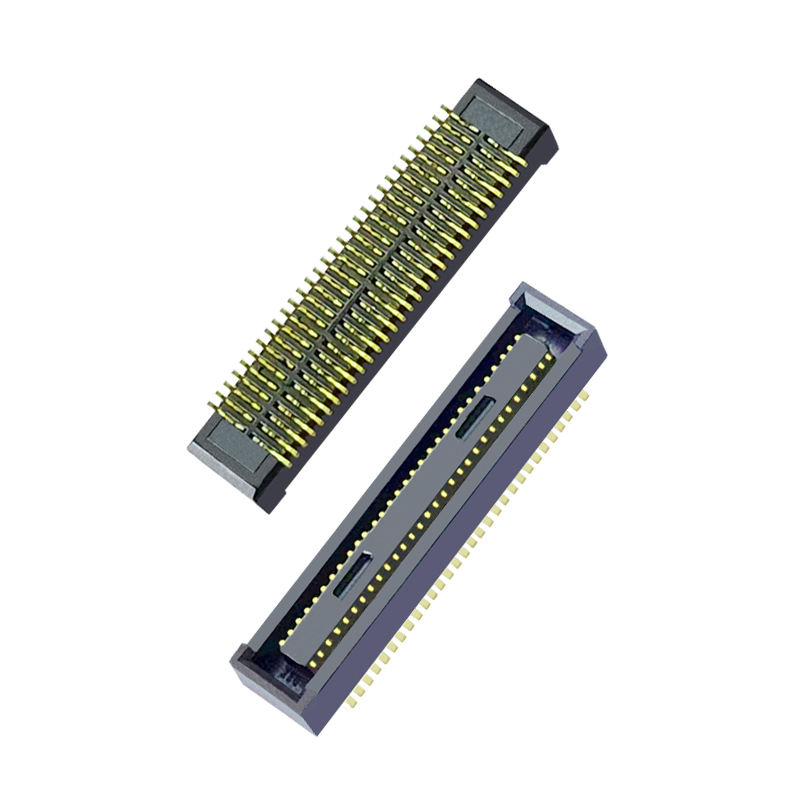

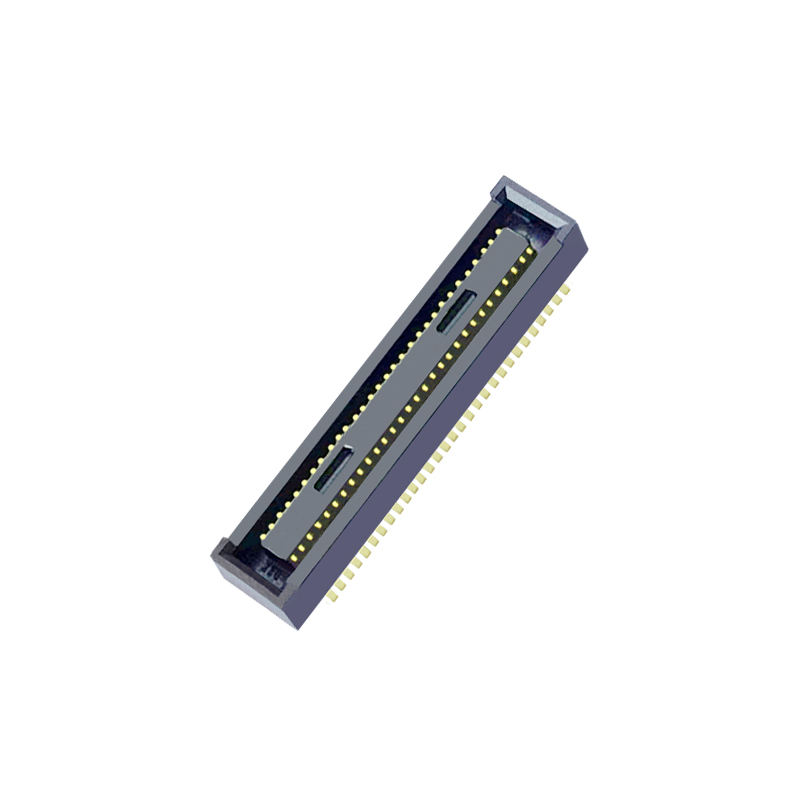

Connecteur mezzanine carte à carte à pas fin de 0,4 mm, double rangée, 12 broches, compatible DF40TC-12DP-0,4, connecteur mâle pour carte
Points forts du produit
- Accouplement à l'aveugle et auto-alignement: Les nervures de guidage intégrées absorbent le décalage d'assemblage et évitent d'endommager les broches lors de l'accouplement manuel/automatisé
- Performances à haute vitesse: Prend en charge le PCIe 4.0 / 16 Gbps, intégrité de signal stable pour les paires différentielles à haute vitesse
- Hauteur d'accouplement contrôlée: Hauteur d'empilage fixe de 2,0 mm, contrôle précis de l'espace entre les PCB pour une conception de module empilé compacte
- Pas fin de 0,4 mm, 60 positions, réceptacle femelle à montage en surface SMT
Description du produit
| Catégorie |
Article |
Paramètre |
| Électrique |
Pas de contact |
0,4 mm |
|
Position |
60P |
|
Courant nominal |
0,3 A par broche |
|
Tension nominale |
30 V AC |
|
Résistance de contact |
≤50 mΩ |
|
Résistance d'isolement |
≥1000 MΩ |
|
Tension de tenue |
100 V AC / 1 min |
|
Débit de données max. |
16 Gbps (PCIe Gen4) |
| Mécanique |
Hauteur d'empilage accouplée |
2,0 mm |
|
Cycles d'accouplement |
Minimum 10 cycles |
|
Tolérance d'auto-alignement |
±0,33 mm de décalage XY |
|
Type de montage |
Montage en surface SMT |
| Matériau et placage |
Boîtier |
LCP, UL94V-0 |
|
Matériau du contact |
Alliage de cuivre |
|
Placage de contact |
Placage or sur barrière nickel |
|
Barrière |
Paroi en nickel anti-remontée de soudure |
| Environnement |
Température de fonctionnement |
-40℃ ~ +125℃ |
|
Conformité |
RoHS, REACH |
| Soudage |
Profil de refusion |
Refusion sans plomb, suivre IPC/JEDEC J-STD-020 |
|
Remarque |
Pas de soudure manuelle sur la zone de contact |
Référence croisée / Alternative
Remplacement direct compatible en termes d'empreinte et de performances pour Hirose DF40TC(2.0)-60DS-0,4V. Même motif de circuit imprimé, interface d'accouplement, performances électriques et mécaniques. Alternative directe pour les pénuries de stock HRS, réduction des coûts, stratégie d'approvisionnement multi-sources. Aucune modification de la conception du circuit imprimé requise pour la substitution.
Caractéristique du produit
- Nervures de guidage intégrées pour l'accouplement à l'aveugle et l'auto-alignement, réduit les rebuts d'assemblage dus au désalignement
- Barrière anti-remontée de soudure, empêche la migration de la soudure vers la zone de contact pendant le reflow SMT
- Structure d'isolant renforcée, résistance aux chocs et aux vibrations pour les assemblages empilés compacts
- Cavité de contact entièrement blindée, bloque la contamination par la poussière et le flux
- Caractéristiques stables à haute fréquence, faible diaphonie pour la transmission de signaux à haute vitesse
- Rétroaction tactile claire pour confirmer l'accouplement complet
Avantages du produit
✅ Remplacement direct: Même empreinte que la série HRS DF40TC, zéro retravail de conception
✅ Facile à assembler: La conception d'auto-alignement tolère le décalage de placement, taux d'échec d'assemblage plus faible
✅ Signal stable à haute vitesse: Géométrie de contact optimisée pour les signaux différentiels à haute vitesse
✅ Emballage en bobine SMT: Directement compatible avec les machines pick & place automatiques
✅ Atténuation du risque multi-sources: Éviter les délais et les fluctuations de prix d'un fournisseur unique
✅ Direct usine: Support flexible d'échantillons et de petites séries pour la validation d'ingénierie
Application
- Modules de contrôle industriel
- Cartes embarquées compactes médicales
- Modules de caméra/capteur de vision
- Appareils portables
- Modules SSD / stockage haute vitesse
- Assemblages électroniques auxiliaires automobiles
- Solutions de PCB empilés pour l'électronique grand public
Emballage
Bande et Bobine (Emballage bobine) : Emballage bobine standard pour machine pick-and-place SMT. Les pièces peuvent être chargées directement sur votre ligne de production automatisée sans reconditionnement. Service de coupe de bande disponible pour les prototypes en petites séries.
Délai de livraison
- Commande d'échantillon : 3 jours ouvrables
- Commande de production de masse : 1 à 3 semaines, sous réserve de la configuration et de la quantité commandée
Certification d'usine et service personnalisé
Certifications : ISO9001, RoHS, conforme REACH.
- Politique d'échantillons : Échantillons gratuits disponibles, libération rapide des échantillons
- MOQ : Faible MOQ pour les pièces standard ; nombre de broches/hauteur d'empilage personnalisés disponibles sur demande
- Personnalisation : Broche personnalisée, hauteur d'empilage, épaisseur de placage, options de blindage pour les exigences de projets spéciaux
- Support d'ingénierie complet : Fiche technique, dessin 2D/3D, empreinte PCB, rapport de test disponibles sur demande
Guide de sélection de l'ingénieur
- Confirmez votre hauteur d'empilage accouplée requise (nous prenons en charge plusieurs variantes de hauteur de la série DF40TC)
- Vérifiez l'empreinte du PCB ; cette pièce correspond au motif de piste du HRS DF40TC(2.0)-60DS-0,4V
- Vérifiez l'exigence de haute vitesse : Pour les signaux PCIe4 / 16 Gbps, utilisez un routage de paire appariée
- Vérification mécanique : Plage d'auto-alignement de 0,33 mm ; évitez une force d'accouplement excessive
- SMT : Utilisez un profil de refusion sans plomb standard ; conception de l'ouverture du pochoir selon notre recommandation d'empreinte PCB
- Contactez notre équipe d'ingénierie pour une simulation d'empilement ou un support de validation d'accouplement
FAQ
Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q : Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prend environ 35 à 45 jours.
Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons de connecteurs gratuits pour les tests. Mais vous devez payer les frais d'expédition
Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours
Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous serons responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Assurez-vous que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise
R : Suivi strict de la norme ISO9001 ; IQC, OQC, IPQC et QA représentent 10 % de notre département qualité. Le test CCD est appliqué à 99 % des applications de produits de notre entreprise.
Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de faire tous leurs prix sur une liste, et les prix changent toujours en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous confirmerons soigneusement un par un et vous donnerons une spécification et une liste de prix
Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés
pour nos clients auparavant (principalement des faisceaux de fils). Concernant l'emballage personnalisé, il n'y a pas de problème ; nous pouvons mettre votre logo ou d'autres informations sur l'emballage. Il suffit de préciser que cela entraînera des coûts supplémentaires.
Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
