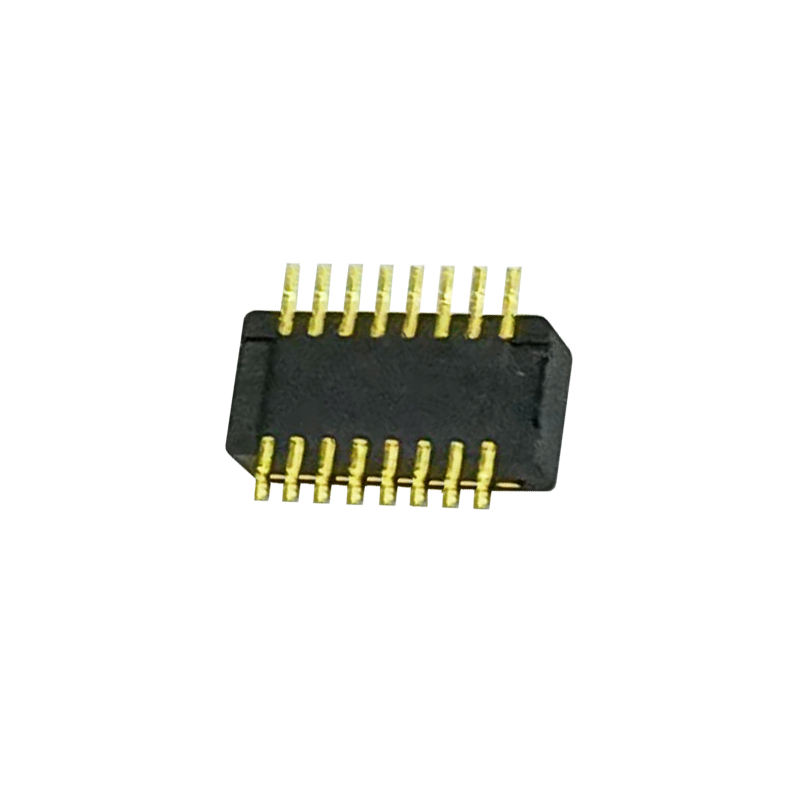

Connecteur Mezzanine Carte à Carte à Pas Étroit de 0,4 mm, Double Rangée, 12 Broches, Compatible DF40TC-12DP-0,4 Connecteur Mâle pour Carte
Points Forts du Produit
✅ Accouplement à l'Aveugle et Auto-alignement: Nervures de guidage intégrées, tolérance latérale de 0,33 mm, conception anti-mauvais insertion, absorbe le décalage d'assemblage et évite les dommages aux broches lors de l'accouplement manuel/automatisé. ✅ Performances Haute Vitesse: Prend en charge la transmission de signaux jusqu'à 20 Gbps, compatible avec PCIe Gen4, MIPI, USB4 Gen2 pour un routage de signaux haute densité.
✅ Hauteur d'Accouplement Définie: Hauteur d'empilement fixe pour un contrôle précis de l'espace entre les PCB ; la conception à double rangée à profil bas économise l'empreinte du PCB.
Description du Produit
| Catégorie |
Article |
Paramètre |
| Électrique |
Pas |
0,4 mm |
| Nombre de Broches |
12 broches, Double Rangée |
| Courant Nominal |
0,3 A par contact |
| Tension Nominale |
30 V CC |
| Résistance de Contact |
≤ 40 mΩ |
| Résistance d'Isolation |
≥1000 MΩ |
| Tension de Tenue |
250 V CA, 1 min |
| Mécanique |
Cycles d'Accouplement |
≥30 cycles |
| Tolérance d'Auto-alignement |
±0,33 mm |
| Hauteur d'Accouplement |
Correspond à la hauteur d'empilement de la série DF40TC |
| Type de Montage |
Montage en Surface SMT |
| Matériau et Placage |
Matériau du Contact |
Bronze Phosphoreux |
| Placage du Contact |
Contact plaqué or, barrière de nickel pour éviter le mamelon de soudure |
| Isolant |
Plastique LCP résistant aux hautes températures |
| Environnemental |
Température de Fonctionnement |
-40°C ~ +85°C |
| Conformité |
RoHS, REACH |
| Guide de Soudage |
Soudage par Refusion |
Profil de refusion SMT standard, température de crête ≤260°C |
Référence Croisée / Alternative
Remplacement direct broche à broche, compatible en empreinte avec Hirose DF40TC-12DP-0,4. Alternative directe sans redéfinition de la disposition du PCB. Référence croisée également avec les séries Molex SlimStack et Kyocera 5804 de connecteurs mezzanine B2B de 0,4 mm pour un approvisionnement alternatif.
Caractéristique du Produit
- Structure d'accouplement à l'aveugle anti-bourrage, large plage d'auto-alignement pour réduire les rebuts d'assemblage.
- La barrière de nickel empêche le mamelon de soudure pendant la refusion, protège le contact en or.
- Nervures renforcées absorbant les chocs, bonne résistance aux vibrations et aux chutes.
- Contact entièrement encapsulé une fois accouplé, bloque la poussière et la contamination par flux.
- Pas étroit double rangée compact, maximise l'utilisation de l'espace du PCB.
- La disposition des pastilles SMT correspond à l'empreinte DF40TC d'origine pour une substitution directe.
Avantages du Produit
- Délai de livraison plus court par rapport aux pièces d'origine HRS importées ; évite les longs arriérés OEM.
- Placage et force de contact constants pour une intégrité de signal stable à haute vitesse.
- Inspection visuelle et électrique stricte à 100 % avant expédition.
- Emballage en bobine prêt pour la machine pick & place SMT, aucun reconditionnement requis pour votre ligne d'assemblage.
- Personnalisation flexible : ajustement de la hauteur d'empilement, du nombre de broches ou de l'épaisseur de l'or sur demande.
Application
Cartes embarquées industrielles,
appareils portables,
modules de capteurs médicaux,
sous-cartes de tablettes et d'ordinateurs portables,
modules caméra / LiDAR,
instruments de test portables,
matériel de calcul périphérique IA.
Emballage
Bande et Bobine (Emballage bobine) : Emballage bobine standard pour machine pick-and-place SMT. Les pièces peuvent être chargées directement sur votre ligne de production automatisée sans reconditionnement. Un service de coupe de bande est disponible pour les prototypes en petits lots.
Délai de Livraison
- Commande d'échantillons : 3 jours ouvrables
- Commande en production de masse : 1 à 3 semaines, selon la configuration et la quantité commandée
Certification d'Usine et Service Client
Certifications : ISO9001, RoHS, REACH
- MOQ: Faible MOQ pour les pièces standard
- Politique d'Échantillons: Prise en charge d'échantillons gratuits ; le client ne supporte que les frais de transport ; libération rapide des échantillons
- Personnalisation : Nombre de broches, hauteur d'empilement, épaisseur de placage, couleur du boîtier personnalisables sur demande. Envoyez votre dessin de PCB pour examen par l'ingénieur.
Guide de Sélection de l'Ingénieur
- Confirmez d'abord la Hauteur d'Empilement d'Accouplement ; c'est le paramètre le plus critique pour la conception de l'espace entre les PCB.
- Vérifiez le nombre de broches, les exigences de vitesse du signal (si >10 Gbps, nous effectuerons une vérification d'impédance).
- Vérifiez la plage de température de fonctionnement et l'environnement de vibration pour une utilisation industrielle/médicale.
- Pour un remplacement direct : confirmez que l'empreinte du PCB correspond au DF40TC-12DP-0,4 avant la production de masse.
- Demandez des échantillons gratuits pour le test d'assemblage SMT et la validation de l'intégrité du signal.
FAQ
Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q : Je ne trouve pas le produit dans votre catalogue. Pouvez-vous fabriquer ce produit pour moi ?
R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prend environ 35 à 45 jours.
Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons de connecteurs gratuits pour les tests. Mais vous devez payer les frais d'expédition
Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours
Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous serons responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Assurez-vous que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise
R : Suivi strict de la norme ISO9001 ; IQC, OQC, IPQC et QA représentent 10 % de notre département qualité. Le test CCD est appliqué à 99 % des applications de produits de notre entreprise.
Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de mettre tous leurs prix sur une liste, et les prix changent toujours en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous vérifierons soigneusement un par un et vous donnerons une spécification et une liste de prix
Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés pour nos clients auparavant (principalement des faisceaux de fils). Concernant les emballages personnalisés, il n'y a pas de problème ; nous pouvons mettre votre logo ou d'autres informations sur l'emballage. Il suffit de préciser que cela entraînera des coûts supplémentaires.
Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
