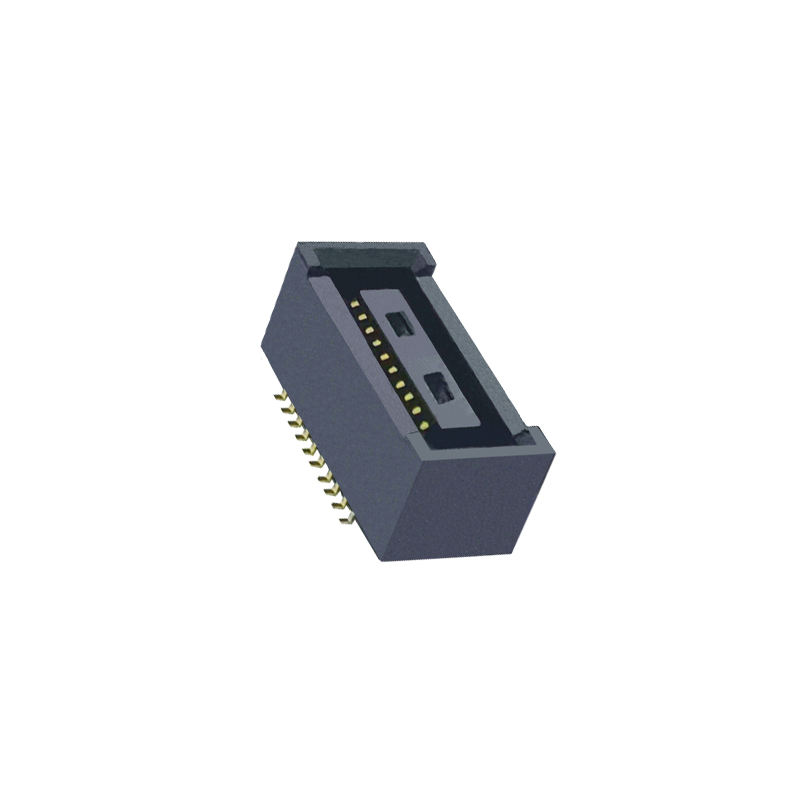

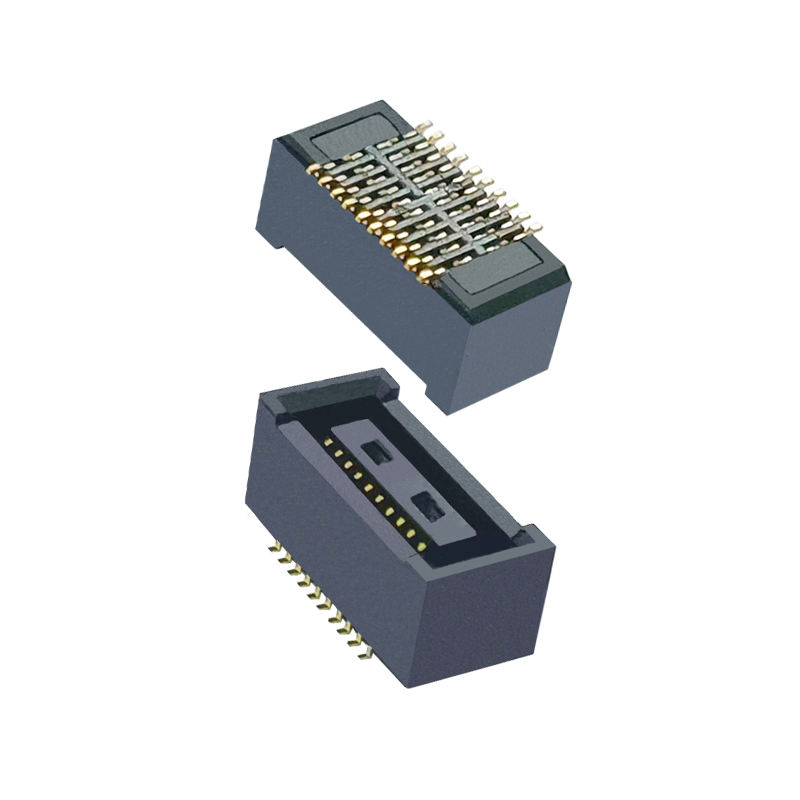

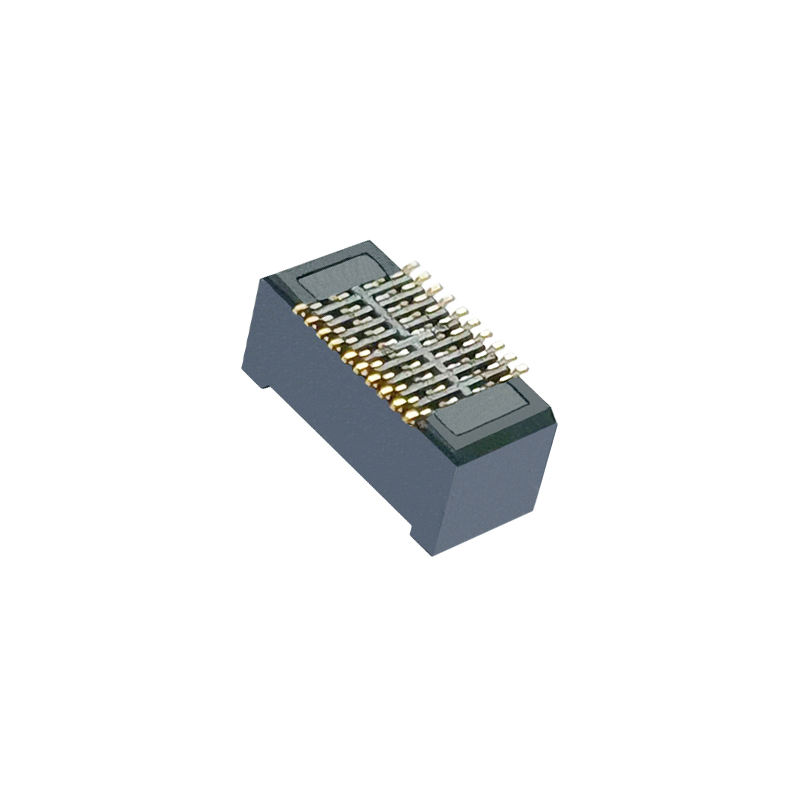

Connecteur carte à carte compatible avec DF40HC(4.0)-20DS-0.4 - Pas de 0.4 mm, double rangée, femelle BTB
Points forts du produit
✅ Accouplement à l'aveugle et auto-alignement : les nervures de guidage offrent une tolérance de flottement XY de ±0.33 mm, absorbent le décalage d'assemblage du PCB, évitent les dommages aux broches lors de l'accouplement à l'aveugle
✅ Performances de signal à haute vitesse : prend en charge jusqu'à 20 Gbps, entièrement conforme aux signaux MIPI, USB3.1 Gen2, PCIe
✅ Hauteur d'accouplement fixe : 4.0 mm : contrôle précis de la hauteur d'empilement pour un espace PCB contrôlé, conception mécanique stable multi-cartes
✅ Emballage en bande et bobine SMT : directement compatible avec les machines de prélèvement et de placement automatiques pour la production de masse
✅ Barrière anti-refoulement de soudure : la barrière en nickel empêche la migration de la soudure vers la zone de contact, améliore le rendement de soudure
Description du produit
| Catégorie |
Article |
Spécification |
| Électrique |
Pas |
0.4 mm |
|
Nombre de broches / Rangées |
20 broches, double rangée |
|
Courant nominal par contact |
0.3 A |
|
Tension nominale |
30 V CC |
|
Résistance de contact |
≤30 mΩ |
|
Résistance d'isolement |
≥500 MΩ @ 500V CC |
|
Tension de tenue |
250V CA pendant 1 min |
| Mécanique |
Hauteur d'accouplement |
4.0 mm |
|
Plage d'auto-alignement |
±0.33 mm axe X / Y |
|
Cycles d'accouplement |
30 cycles minimum |
|
Type de montage |
Montage en surface SMT |
| Matériau et placage |
Boîtier |
LCP, UL94 V-0 |
|
Matériau du contact |
Bronze phosphoreux |
|
Placage de la zone d'accouplement |
Placage or (0.2μm) sur barrière nickel |
|
Placage de la borne |
Étain sur nickel |
| Environnement |
Température de fonctionnement |
-35℃ ~ +85℃ |
|
Conformité |
RoHS, REACH |
| Guide de soudage |
Profil de refusion |
Refusion SMT standard, température de pic ≤260℃, 10s max |
Référence croisée / Alternative
Cette embase femelle BTB est compatible broche à broche et empreinte avec le Hirose DF40HC(4.0)-20DS-0.4V(51). Les ingénieurs peuvent l'utiliser comme une alternative directe pour la validation de prototypes et la production de masse. Même empreinte PCB, même interface d'accouplement, aucune refonte de PCB nécessaire.
Note de différenciation : approvisionnement direct usine, délai de livraison plus court, MOQ flexible, approvisionnement stable à long terme pour éviter les pénuries et les fluctuations de prix des marques internationales.
Caractéristique du produit
- Polarisation intégréeClé anti-erreur, empêche l'accouplement inversé et l'écrasement des brochesNervures de renforcement absorbant les chocs des deux côtés, absorbent les contraintes mécaniques pendant l'assemblage et les vibrations
- Structure de contact fermée lors de l'accouplement, protection contre la poussière et la contamination
- Rétroaction tactile claire lors de l'accouplement complet, inspection facile de l'assemblage
- Zone de préhension par le vide suffisante pour un placement SMT stable
- Avantages du produit
Remplacement direct
- : Aucune modification de la disposition nécessaire pour les projets utilisant initialement la série Hirose DF40Conception à haut rendement
- : La barrière nickel anti-refoulement de soudure réduit le taux de rejet de soudureStabilité de l'approvisionnement
- : Usine de connecteurs de précision nationale, non soumise aux ruptures de stock des marques étrangèresSupport technique rapide
- : Échantillons gratuits pour la validation matérielle ; support rapide de dessin et DFMCoût optimisé
- : Prix de gros d'usine, meilleur coût BOM total pour les volumes moyens et élevésApplication
Appareils intelligents portables, modules d'affichage
- Modules caméra, interconnexion de signaux MIPI
- Électronique portable médicale
- Appareils IoT, modules capteurs
- Petites cartes de contrôle industrielles
- Empilage de PCB auxiliaires pour ordinateurs portables/tablettes
- Emballage
Bande et Bobine (emballage bobine) :
Emballage bobine standard pour machine de prélèvement et de placement SMT. Les pièces peuvent être chargées directement sur votre ligne de production automatisée sans reconditionnement. Service de coupe de bande disponible pour les prototypes en petits lots.Délai de livraison
Commande d'échantillons : 3 jours ouvrables
- Commande de production de masse : 1 à 3 semaines, selon la configuration et la quantité commandée
- Certification d'usine et service personnalisé
Certifications : ISO9001, RoHS, REACH
MOQ
- : MOQ bas pour les pièces standardPolitique d'échantillonnage
- : Support d'échantillons gratuits ; le client ne supporte que les frais de transport ; libération rapide des échantillonsPersonnalisation : nombre de broches, hauteur d'empilement, épaisseur de placage, couleur du boîtier disponibles sur demande. Envoyez votre dessin de PCB pour examen par l'ingénieur.
- Guide de sélection de l'ingénieur
Confirmer la hauteur d'accouplement requise : ce modèle = hauteur d'empilement de 4.0 mm
- Vérifier que l'empreinte PCB correspond à la série DF40HC avant le gel de la disposition
- Pour les applications à fortes vibrations, confirmer les exigences de verrouillage et de rétention mécanique
- Signal à haute vitesse (≥10 Gbps) : simulation de contrôle d'impédance disponible sur demande
- Soumettez votre nombre de broches, hauteur d'empilement, exigence de température à notre ingénieur pour recommandation de pièce alternative si nécessaire
- FAQ
Q : Avez-vous un catalogue ? Pouvez-vous m'envoyer le catalogue pour vérifier tous vos produits ?
R : Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q : Je ne trouve pas le produit dans votre cata
logue. Pouvez-vous fabriquer ce produit pour moi ?R : Notre catalogue présente la plupart de nos produits, mais pas tous. Faites-nous simplement savoir quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire. Pour votre information, la fabrication d'un moule ordinaire prend environ 35 à 45 jours.
Q : Pouvez-vous fournir un échantillon ? Ces échantillons sont-ils gratuits ?
R : Oui, nous fournissons 5 à 10 pièces d'échantillons de connecteurs gratuits pour les tests. Mais vous devez payer les frais d'expédition.
Q : Qu'en est-il de votre délai de livraison ?
R : Les marchandises en stock sont livrées sous 1 jour ; les marchandises personnalisées sont livrées sous 5 à 7 jours.
Q : Comment expédier ma commande ?
R : Pour les petits colis, envoyez-les par Express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte-à-porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard. Nous serons responsables de tout dommage produit causé pendant la livraison.
6. Q : Quel type de paiement acceptez-vous ? Puis-je payer en RMB ?
R : Nous acceptons T/T (virement bancaire), Western Union et PayPal. Assurez-vous que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer en RMB. Pas de problème.
7. Q : Qu'en est-il du contrôle qualité de votre entreprise ?
R : Suivi strict de la norme ISO9001 ; IQC, OQC, IPQC et QA représentent 10 % de notre département qualité. Le test CCD est appliqué à 99 % des applications de produits de notre entreprise.
Q : J'ai besoin de votre liste de prix de tous vos produits. Avez-vous une liste de prix ?
R : Nous n'avons pas de liste de prix pour tous nos produits. Parce que nous avons tellement d'articles, il est impossible de mettre tous leurs prix sur une liste, et les prix changent toujours en raison du coût des matériaux et de la quantité. Et vous pouvez nous donner une liste de tous les articles dont vous avez besoin ; nous vérifierons soigneusement un par un et vous donnerons une spécification et une liste de prix.
Q : Pouvez-vous fabriquer des produits personnalisés et des emballages personnalisés ?
R : Oui. Nous avons fabriqué beaucoup de produits personnalisés
pour nos clients auparavant (principalement des faisceaux de câbles). Concernant les emballages personnalisés, il n'y a pas de problème ; nous pouvons mettre votre logo ou d'autres informations sur l'emballage. Il faut juste souligner que cela entraînera des coûts supplémentaires.
Q : Quels certificats avez-vous ?
R : CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
