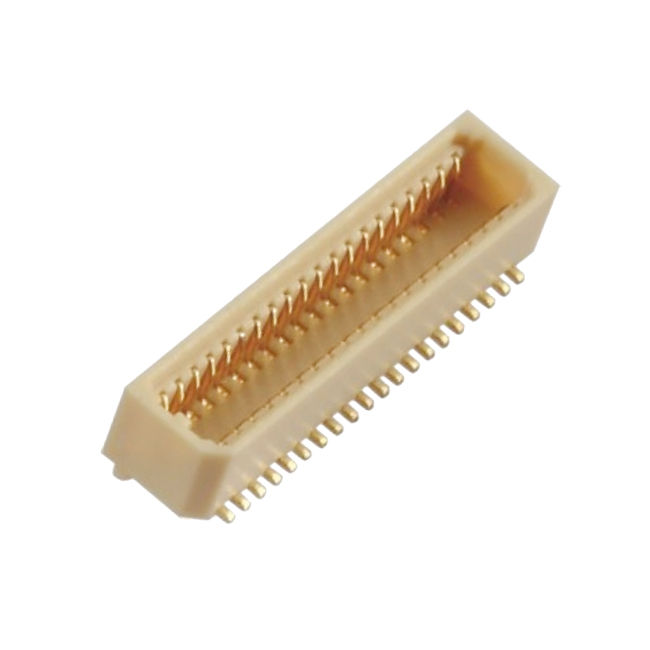

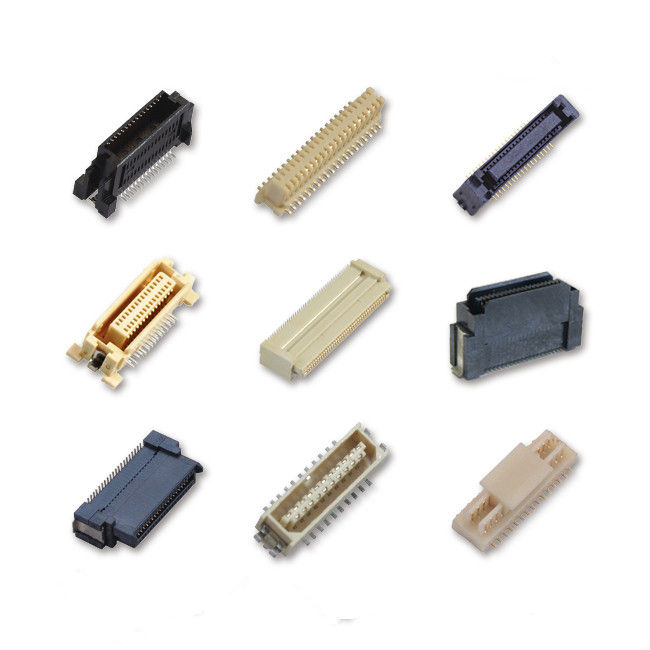

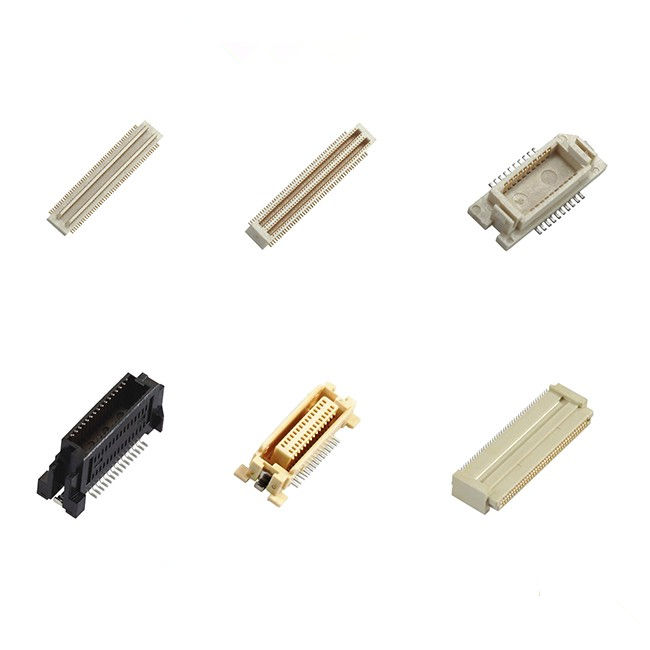

Connecteur femelle électrique SMT Hirose de remplacement BTB 0,8 mm 40 broches
Points forts du produit
✅ Accouplement à l'aveugle et auto-alignement Conception anti-désalignement : bossage de guidage intégré absorbant le décalage d'assemblage, empêchant les dommages aux broches lors de l'accouplement manuel/automatisé, réduisant le taux de retravail des PCB
✅ Intégrité du signal à haute vitesse : contrôle d'impédance optimisé, transmission stable à haute vitesse pour les lignes de signal
✅ Hauteur d'accouplement fixe : contrôle précis de la hauteur d'empilage, espacement constant des cartes pour une conception mécanique de produit mince
✅ Pas fin de 0,8 mm, 40 broches haute densité, montage en surface SMT, 0,5 A par contact
✅ Remplacement direct Hirose : empreinte de broche compatible, alternative prête à l'emploi sans refonte de PCB
Description du produit
| Catégorie |
Article |
Spécification |
| Électrique |
Courant nominal |
0,5 A par contact |
|
Tension nominale |
50 V CA/CC |
|
Résistance de contact |
≤50 mΩ |
|
Résistance d'isolement |
≥1000 MΩ @100VCC |
|
Tension de tenue |
100 V CA, 1 min sans claquage |
| Mécanique |
Pas |
0,8 mm |
|
Nombre de broches |
40 broches, connecteur femelle |
|
Type de montage |
Montage en surface SMT |
|
Cycles d'accouplement |
≥500 fois |
|
Hauteur d'accouplement |
Disponible sur mesure (spécifiez votre hauteur d'empilage requise) |
| Matériau et placage |
Matériau du contact |
Bronze phosphoreux |
|
Placage de contact |
Or sur nickel |
|
Matériau du boîtier |
LCP, UL94 V-0 |
| Environnement |
Température de fonctionnement |
-40℃ ~ +85℃ |
|
Conformité |
RoHS, REACH SVHC |
| Guide de soudage |
Profil de refusion |
Suivre J-STD-020, température de pic ≤260℃, max 5s |
Référence croisée / Alternative
Remplacement direct pour la série FX18 de Hirose, connecteur BTB 0,8 mm 40 broches.
- Même empreinte de PCB et affectation des broches ; aucune modification de la disposition du PCB requise
- Interchangeable avec le connecteur mâle Hirose d'origine
- Source secondaire rentable, résout les longs délais de livraison et le risque de pénurie d'approvisionnement
- Également une alternative aux séries comparables de Molex / TE 0,8 mm 40P BTB
Caractéristique du produit
- Structure de guidage anti-dummy key + auto-alignement, prend en charge l'accouplement à l'aveugle, évite l'insertion inversée et la flexion des broches
- Le contact à ressort en bronze phosphoreux maintient une force de contact stable après des accouplements répétés
- Le boîtier LCP haute température résiste au soudage par refusion sans plomb sans déformation
- Pas fin de 0,8 mm, 40 broches haute densité, économise de l'espace sur le PCB pour l'électronique compacte
- Borne SMT avec pad de soudure plat, excellente coplanarité pour un pick & place stable
Avantages du produit
- Stabilité de l'approvisionnement: Production directe en usine, pas de barrière MOQ pour les échantillons, contourne les longs délais OEM
- Empreinte vérifiée par ingénieur: Compatibilité pré-testée, réduit votre cycle de validation
- Contrôle de placage constant: Épaisseur uniforme du placage or, signal stable et anti-corrosion
- Prêt pour l'automatisation: Emballage en rouleau pour machines de pick-and-place SMT
- Personnalisable: Ajustement de la hauteur d'accouplement, de l'épaisseur du placage, du nombre de broches selon votre projet
Application
Modules de contrôle industriel,
appareils intelligents IoT,
instruments portables,
électronique médicale,
modules d'affichage,
électronique auxiliaire automobile,
appareils minces grand public,
empilage de cartes PCBA de passerelle de communication
Emballage
Bande et rouleau (emballage en rouleau) : Emballage standard en rouleau pour machine de pick-and-place SMT. Les pièces peuvent être chargées directement sur votre ligne de production automatisée sans reconditionnement. Service de coupe de bande disponible pour les prototypes en petits lots.
Délai de livraison
- Commande d'échantillon : 3 jours ouvrables
- Commande en production de masse : 1 à 3 semaines, sous réserve de la configuration et de la quantité de commande
Certification d'usine et service personnalisé
- Certifications : ISO9001, conformité RoHS, REACH
- Personnalisation disponible : modification de la hauteur d'accouplement, épaisseur du placage, poteaux de localisation, couleur du boîtier, changement du nombre de broches, marquage OEM.
- Politique d'échantillon : prend en charge les échantillons gratuits, sortie rapide des échantillons.
- MOQ : MOQ bas pour les articles standard ; MOQ pour l'outillage personnalisé à confirmer par l'ingénierie.
- Nous fournissons une revue d'ingénierie avant-vente, une validation de dessin et un rapport de test de fiabilité sur demande.
Guide de sélection de l'ingénieur
- Confirmez d'abord la Hauteur d'accouplement requise ; nous avons plusieurs options de hauteur d'empilage pour la série 0,8 mm 40P
- Vérifiez l'empreinte du PCB par rapport à notre fiche technique fournie avant le gel de la conception
- Pour les applications de signaux à haute vitesse, demandez un rapport de test d'impédance
- Si votre pièce d'accouplement est un connecteur mâle Hirose d'origine, confirmez la compatibilité d'accouplement avant l'essai de masse
- Température de fonctionnement >85℃ ou environnements à fortes vibrations, veuillez nous en informer pour une mise à niveau du contact
