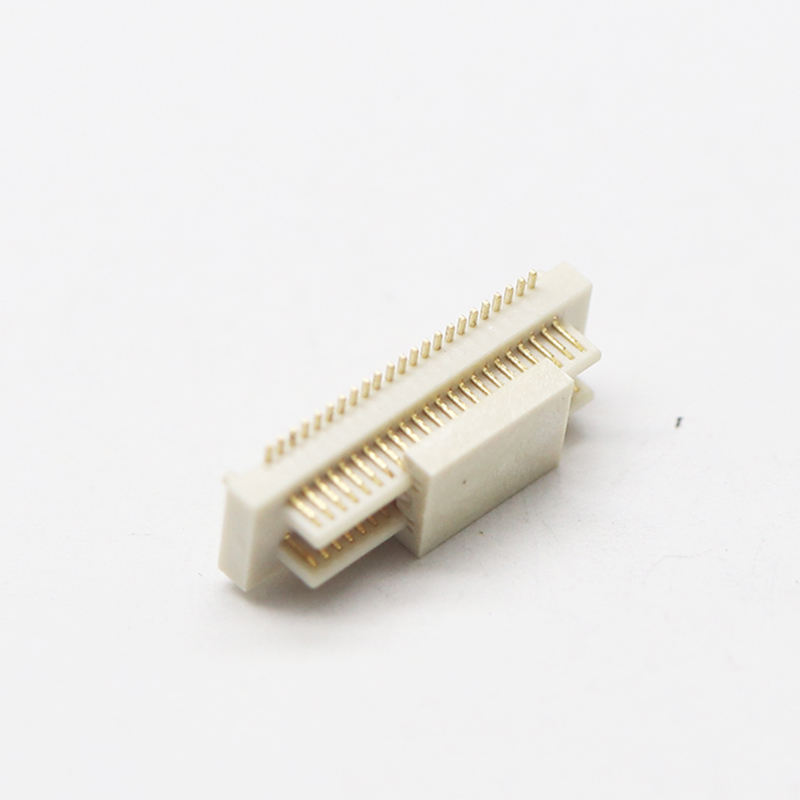

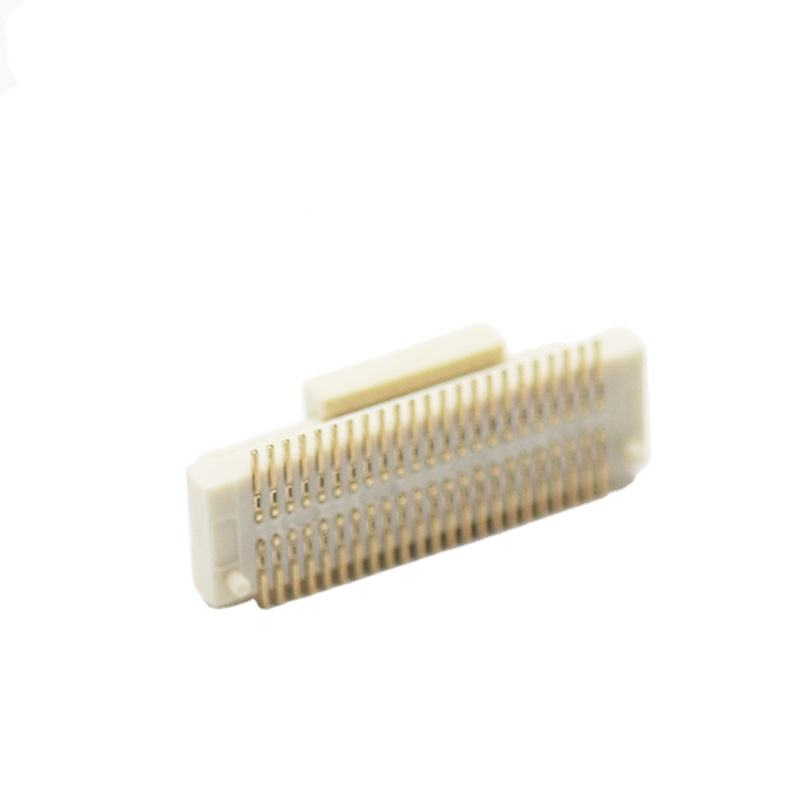

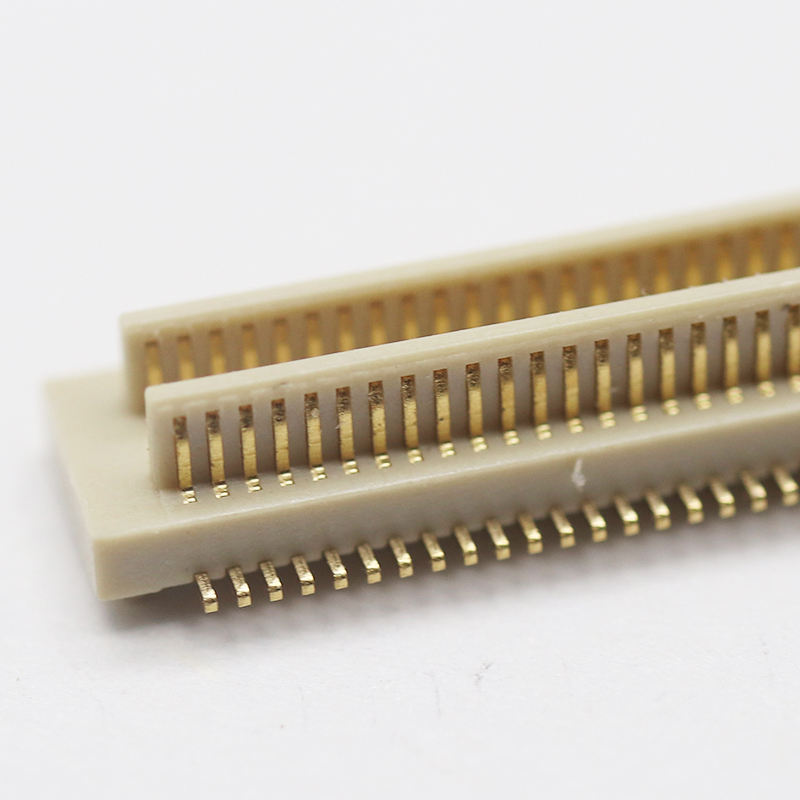

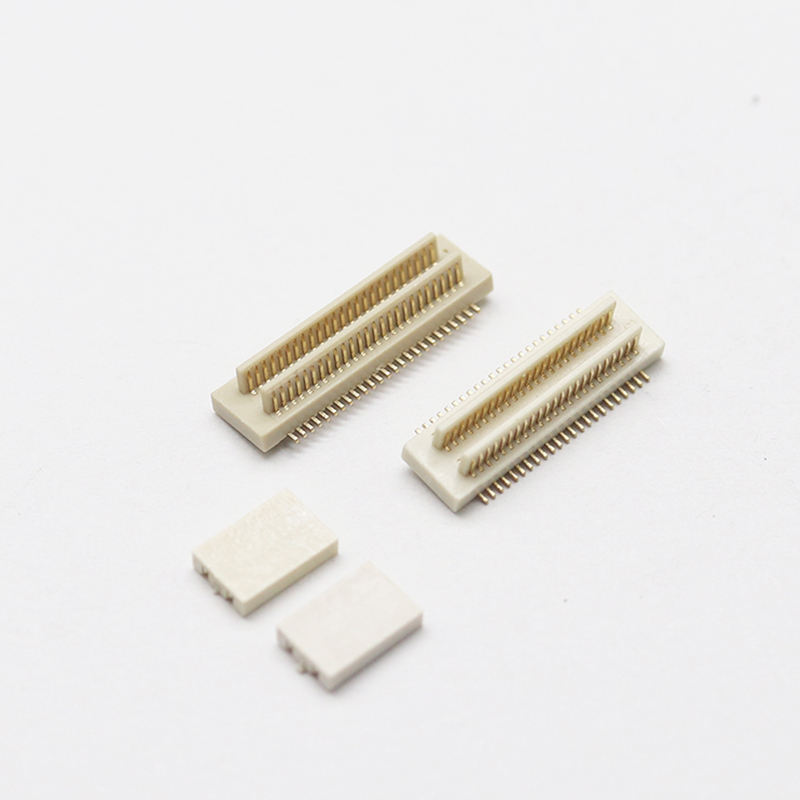

Personnaliser le connecteur de carte à carte 0,8 mm de hauteur 40p 2*20p connecteur mâle SMT Mating Stack Height PCB Header Connector
Points forts du produit
- Accouplement aveugle / auto-alignement et conception de clé anti-inversion: côtes de guidage intégrées et encoche infaillible, absorbe le décalage de l'assemblage, empêche l'insertion de la polarité erronée; permet l'accouplement à l'aveugle lors de l'empilement automatisé des PCB, réduit les déchets de l'assemblage.
- Intégrité du signal à grande vitesse: géométrie de contact optimisée, impédance différentielle contrôlée, prend en charge la transmission de signal en série à grande vitesse pour l'affichage, le capteur et les modules informatiques compacts.
- Hauteur définie de la pile jumelée: hauteur d'empilement fixe après l'accouplement, contrôle précis des écarts de PCB, dimensions mécaniques cohérentes pour la conception de cartes empilées.
- 0.8mm Pitch 2*20p Déploiement à deux rangées: haute densité de 40 positions, tête mâle SMT, empreinte compacte pour économiser de l'espace sur le PCB.
Description du produit
| Catégorie |
Nom de l'article |
Spécification |
| Performance électrique |
Notation actuelle |
0.5A par contact |
|
Rating de la tension |
100 V de courant continu |
|
Résistance au contact |
≤ 20 mΩ |
|
Résistance à l'isolation |
Pour les appareils de commande électrique |
|
Voltage résistant diélectrique |
500V AC, 1min, aucune panne |
| Performance mécanique |
Le tonnerre |
0.8 mm |
|
Nombre de broches |
40p, 2*20p à double rangée |
|
Cycles d'accouplement |
50 cycles au minimum |
|
Hauteur de la pile jumelée |
Hauteur d'accouplement définie sur mesure |
|
Force d' accouplement / de désaccouplement |
Faible force d'insertion, force de rétention stable |
| Matériau et revêtement |
Logements |
Les produits doivent être fabriqués à partir de matériaux de haute qualité. |
|
Matériau de contact |
Fosphore de bronze / alliage de cuivre |
|
Plaquage par contact |
Plaquage sélectif par or sur la zone d'accouplement, plaque de protection au nickel; plaquage par soudage de la queue en étain |
| Environnement |
Température de fonctionnement |
-40°C à +85°C |
|
Conformité |
RoHS, REACH |
| Guide de soudage |
Type de montage |
Monture de surface SMT |
|
Profil de reflux |
Récupération sans Pb, température de pointe ≤ 260°C, temps de séjour à haute température ≤ 30 s |
|
Soudage à la main |
Maximum 350°C, ≤ 5 secondes par broche |
Références croisées / Alternative
Alternative de dépôt pour une série de tête masculine BTB à 40 broches de hauteur équivalente de 0,8 mm de Molex, JAE, Hirose, ACES.
- La même empreinte, l'affectation des broches et la même hauteur d'empilement que la série de référence après confirmation.
- Notre équipe d'ingénieurs peut vérifier la compatibilité des empreintes de PCB et fournir un dessin dimensionnel pour votre vérification de la mise en page.
- Aucune nécessité de redessiner les PCB pour les remplacer; moins de temps de production et de coût total par rapport aux pièces importées.
Caractéristique du produit
- Tête SMT mâle, double rangée 2×20p, 0,8 mm de finesse.
- Clé anti-manivelle infaillible + guide d'auto-alignement pour l'accouplement à l'aveugle, évite les dommages aux broches pendant l'assemblage.
- Un boîtier à haute température, stable après la soudure par reflux, pas de déformation.
- Plaque dorée sélective pour une résistance au contact et à l'oxydation fiable.
- Hauteur constante de la pile, bonne stabilité mécanique sous vibration et choc.
- Personnalisable: ajustez la hauteur, l'épaisseur de l'or, la couleur du boîtier, ajoutez des poteaux de localisation.
Avantages du produit
- Amical pour l'assemblée: Les guides d'auto-alignement tolèrent un décalage mineur de la planche, ce qui réduit le taux d'échec de l'accouplement manuel/automatique.
- Haute fiabilité du signal: La structure de contact réglée maintient l'intégrité du signal pour les interfaces à grande vitesse.
- Prêt pour SMT: Emballage en ruban adhésif et en bobine pour le ramassage et le placement directs sur votre ligne SMT existante.
- Stabilité des coûts et de l'offre: usine de précision locale, délai de livraison plus court que les marques étrangères; échantillons gratuits pour validation.
- Appui technique: feuille de données, fichiers 2D/3D STEP, recommandation d'empreinte disponible pour votre conception matérielle.
Application du projet
- Module d'affichage, connexion de carte de capteur de caméra
- Tableau de commande IoT, appareils électroniques portables
- Modules de circuits imprimés compacts médicaux
- Appareils portables industriels, terminaux de point de vente
- sous-plaques de capteurs robotiques, assemblages de circuits imprimés empilés
- Modules de communication à petit facteur de forme
Emballage
Tape et bobine (emballage en bobine):Les pièces peuvent être chargées directement sur votre chaîne de production automatisée sans refaire de re-emballage.
Temps de réalisation
- Commande d'échantillons: 3 jours ouvrables
- Commande de production de masse: 1 à 3 semaines, en fonction de la configuration et de la quantité de commande
Certification d'usine et service personnalisé
- Certifications: conformité avec les normes ISO9001, RoHS et REACH
- Personnalisation disponible: modification de la hauteur de la pile, épaisseur du revêtement, emplacement des poteaux, couleur du boîtier, changement du nombre d'épingles, marquage OEM.
- Politique des échantillons: prise en charge des échantillons gratuits, sortie rapide des échantillons.
- MOQ: MOQ faible pour les articles standard; MOQ pour les outils personnalisés à confirmer par l'ingénierie.
- Nous fournissons une revue d'ingénierie avant vente, une validation de dessin et un rapport de test de fiabilité sur demande.
Guide de sélection des ingénieurs
- Confirmation requisehauteur de la pile jumeléePremièrement, il s'agit de la dimension critique de l'écart entre les PCB empilés.
- Vérifier la série de partenaires d'accouplement (socket femelle); envoyer le numéro de la pièce femelle pour vérifier la compatibilité.
- Définissez l'épaisseur du placage en or en fonction de votre environnement de travail: un or plus épais pour les équipements à haute vibration / longue durée de vie.
- Confirmer l'emballage: bobine pour la production de masse SMT, plateau uniquement pour les petits lots de prototypes.
- Soumettez le dessin de la disposition du PCB ou le modèle 3D; notre ingénieur peut vérifier les interférences et l'autorisation d'accouplement avant de passer une commande.
- Faites toujours une validation électrique et d'accouplement avec des échantillons gratuits avant la production en série
Questions fréquentes
Q: Avez-vous un catalogue? Pouvez-vous m'envoyer le catalogue pour que je puisse vérifier tous vos produits?
R: Oui, vous pouvez nous contacter en ligne ou envoyer un e-mail pour obtenir le catalogue.
Q: Je ne trouve pas le produit dans votre catalogueTu peux faire ce produit pour moi?
R: Notre catalogue montre la plupart de nos produits, mais pas tous. Faites-nous simplement savoir de quel produit vous avez besoin et combien vous en voulez. Si nous ne l'avons pas, nous pouvons également concevoir et fabriquer un nouveau moule pour le produire.Pour votre référence, la fabrication d'un moule ordinaire prendra environ 35-45 jours.
Q: Pouvez-vous fournir un échantillon?
R: Oui, nous fournissons 5 à 10 pièces d'échantillons gratuits de connecteurs pour les tests.
Q: Quel est votre délai de livraison?
R: Les marchandises en stock sont livrées dans un délai de 1 jour; les marchandises personnalisées sont livrées dans un délai de 5-7 jours
Q: Comment expédier ma commande?
R: Pour les petits colis, envoyez-les par express, tels que DHL, FedEx, UPS, TNT, EMS. C'est un service porte à porte. Pour les gros colis, nous pouvons les envoyer par avion ou par mer. Nous utilisons des cartons d'exportation standard.Nous serons responsables de tout dommage causé au produit pendant la livraison.
6. Q: Quel type de paiement acceptez-vous? Puis-je payer en RMB?
A: Nous acceptons T/T ((Transfert bancaire), Western Union et PayPal. Veuillez être sûr que nous pouvons recevoir le même montant que la facture. Et vous pouvez payer de l'argent en RMB. Pas de problème.
7. Q: Que pensez-vous du contrôle qualité de votre entreprise
R: Nous suivons strictement la norme ISO9001; IQC, OQC, IPQC et QA occupent 10% de notre département Qualité. Le test CCD est appliqué à 99% des applications de produits de notre société.
Q: J'ai besoin de votre liste de prix de tous vos produits.
R: Nous n'avons pas de liste de prix pour tous nos produits.et les prix changent toujours à cause du coût des matériaux et de la quantitéEt vous pouvez nous donner une liste de tous les articles dont vous avez besoin; nous confirmerons soigneusement un par un et vous donner une spécification et une liste de prix
Q: Pouvez-vous faire des produits personnalisés et des emballages personnalisés?
R: Oui. Nous avons fait beaucoup de personnalisé
Pour ce qui est de l'emballage personnalisé, il n'y a pas de problème; nous pouvons mettre votre logo ou d'autres informations sur l'emballage.Je dois juste souligner que cela va entraîner des coûts supplémentaires.
Q: Quels certificats avez-vous?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc. Il est également possible d'obtenir des certificats de conformité avec les normes de qualité de l'Union.
